Análisis del tamiz del suelo: Guía completa
El análisis del tamiz del suelo es una operación simple que consiste en dividir la muestra del agregado en fracciones, consistiendo cada una en particulas del mismo tamaño.
Análisis del tamiz del suelo: Guía completa. Teoría:
En la práctica, cada fracción contiene partículas entre límites definidos, siendo éstas las aberturas de los tamices de prueba estándar.
Antes de tamizar, el suelo debe secarse al aire para evitar grumos de partículas finas y también para evitar la obstrucción de los tamices más finos.
Los tamices también deben limpiarse antes de su uso.

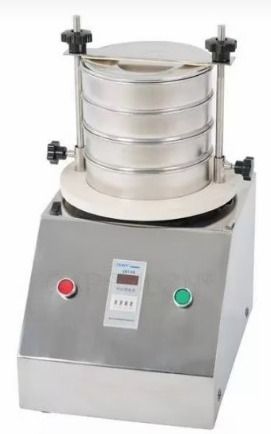

La operación de tamizado real se puede hacer a mano o como en los laboratorios modernos con un agitador del tamiz.

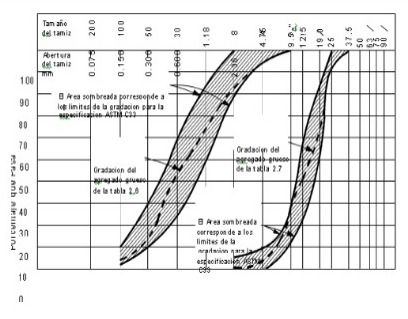

Las curvas de gradación con las ordenadas que representan el porcentaje acumulado que pasa y la abscisa que representa la abertura del tamiz a la escala logarítmica, pueden ser dibujadas para estudiar los resultados del análisis del tamiz del suelo.
Mediante el uso de estas curvas, es posible ver si la gradación de una muestra dada se ajusta a la especificada o es demasiado fina o deficiente en un tamaño particular.
Análisis del tamiz del suelo: Guía completa. ¿Qué es un tamiz?
Un tamiz consiste en un anillo de metal, generalmente hecho de latón, cuyas dimensiones son típicamente 2 pulgadas de profundidad y 8 pulgadas de diámetro (también disponible en 12 pulgadas y 18 pulgadas de diámetro), con una malla de alambre o pantalla en la parte inferior.
El tamiz tiene un número que corresponde al número de aberturas por pulgada linear de la pantalla:
Por ejemplo, el tamiz Nº 4 de la oficina de normas de EE. UU. tiene cuatro 0,187 pulgadas aberturas por pulgada.
(La razón por la que las aberturas en un tamiz no. 4 no son 1/4 pulgadas de tamaño es que la medición lineal de 1 pulgada también incluye el diámetro de los estándares (rosca) que componen la malla).
.

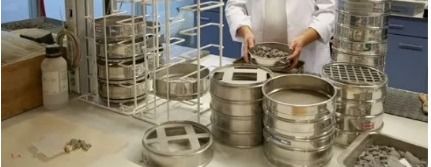

Análisis del tamiz del suelo: Guía completa. ¿Qué es un Nido de tamices?
Los tamices de la pila se llaman un nido de tamices.
El nido se arregla con las aberturas más grandes de la pantalla (el número más pequeño del tamiz) en tapa, progresando al tamiz con las aberturas más pequeñas de la pantalla (el número más grande del tamiz en la parte inferior del nido).
Una tapa se coloca en la parte superior del nido, y una cacerola se coloca por debajo del tamiz inferior para atrapar cualquier tierra que pasa a través de las aberturas más pequeñas.
Debe tenerse cuidado al retirar un tamiz del nido.
A menudo los tamices encajan firmemente, y un repentino, inesperado desacoplamiento podría resultar en el derrame del contenido en el tamiz.
Además, se debe utilizar un movimiento de agitación principalmente horizontal en lugar de un movimiento vertical.
Este movimiento se ha encontrado que es más eficiente, y también da como resultado menos pérdida durante el procedimiento de prueba.
Análisis del tamiz del suelo: Guía completa. ¿Cuanto dura el Período de agitación? :
Se sugiere un período de agitación de 10 minutos en el análisis del tamizado del suelo.
Una muestra de gran cantidad requería más agitación que una muestra más pequeña.
Del mismo modo, una muestra que comprende principalmente material de grano fino requerirá un período de agitación más largo que un material de grano grueso que tenga igual peso.
Análisis del tamiz del suelo: Guía completa. ¿Cuando se produce una rotura de terrones de suelo? :
Los nódulos de los terrones del suelo se deben desglosar en partículas individuales para que el análisis del tamaño de grano sea válido.
Esto se logra de dos maneras:
La primera es romper los grumos con un mortero de punta de goma en un Mortero de ceramica. Se ha encontrado que los pestes de punta de goma no triturarán ni aplastarán las partículas individuales.
El segundo es “mojar el tamiz” del suelo. Lavar las partículas que se conservan en el tamiz con agua logra dos cosas.
1. Separa esos pequeños bultos que podrían no haberse roto.
2. Lavar las partículas del “tamaño del polvo” de las partículas más grandes.
Partículas atoradas en la pantalla del tamiz:
Las partículas que parecen estar atoradas en la pantalla del tamiz nunca deben ser forzadas a través de la malla.
Hay dos razones para no hacer esto:
1. Las partículas habrían pasado a través de la pantalla por su cuenta, si hubieran sido más pequeñas que la abertura de la malla.
Forzar estas partículas a través de la pantalla para retenerse en el siguiente tamaño distorsionaría los resultados de nuevo tamaño.
2. En segundo lugar forzar las partículas a través de la malla puede dañar la pantalla y necesitar su reemplazo.
Análisis del tamiz del suelo: Guía completa. ¿Cómo eliminar las partículas?:
Las partículas atrapadas en una pantalla se deben quitar cepillando con el alambre apropiado del cepillo del tamiz.
El cepillado debe hacerse desde la parte inferior de la pantalla para que las partículas se puedan cepillar fuera de la pantalla en la dirección desde la que entró en la abertura de la pantalla.
Las partículas persistentes que no se pueden eliminar con el cepillado deben dejarse en su lugar y no forzándolas.
Número de tamices:
El número o tamaños de tamices utilizados en el nido depende del tipo de suelo y de la distribución de los tamaños de partícula. (Generalmente el tamiz no. 4, 10, 40, 100, 200) se utiliza para clasificar el suelo.
Módulo de fineza:
El módulo de fineza es un solo factor calculado a partir del análisis del tamiz y se define como la suma de los porcentajes acumulados retenidos en el tamiz de la serie estándar dividida por 100.
El módulo de la fineza se puede mirar como un tamaño medio ponderado o un tamiz en el cual el material se retiene, y los tamices que son contados de los más finos.
Así un módulo de la fineza de 6,00 se puede interpretar para significar que el sexto tamiz, 4,75 milímetros es el tamaño medio.
El módulo de la fineza no puede representar la distribución del tamaño de partícula, pero es útil para medir ligeras variaciones en el agregado de la misma fuente, es decir, como cheque del día a día.
De acuerdo con la experiencia práctica, el módulo de la fineza del agregado fino debe estar entre 2 a 3,5 y del agregado grueso entre 3,5 a 8.
Por lo general, el módulo de fineza se calcula para el agregado fino en lugar de para el agregado grueso.
Procedimiento:
1. Obtener la muestra de suelo que ya ha sido pulverizada o lavada colocándola en el tamiz y luego secándola en un horno.
2. Acomode un nido de tamices.
3. Coloque la pila de tamices en el agitador durante 5 a 10 minutos.

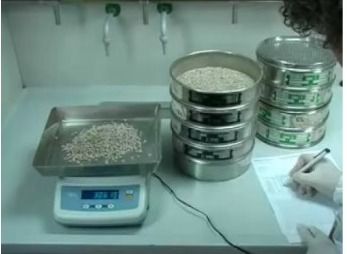

4. Quite el nido de los tamices del agitador y obtenga el peso del material retenido en cada tamiz.
Sumar estos pesos y compare con el peso real tomado.
Una pérdida de más del 2 por ciento en peso del peso residual se considera insatisfactoria, y la prueba debe ser repetida.
5. Calcule el porcentaje retenido en cada tamiz dividiendo el peso retenido en cada tamiz por el peso de la muestra original.
6. Calcule el porcentaje que pasa (o el porcentaje más fino) comenzando con 100 por ciento y restando el porcentaje acumulado retenido para ese tamiz.
