Descripción:

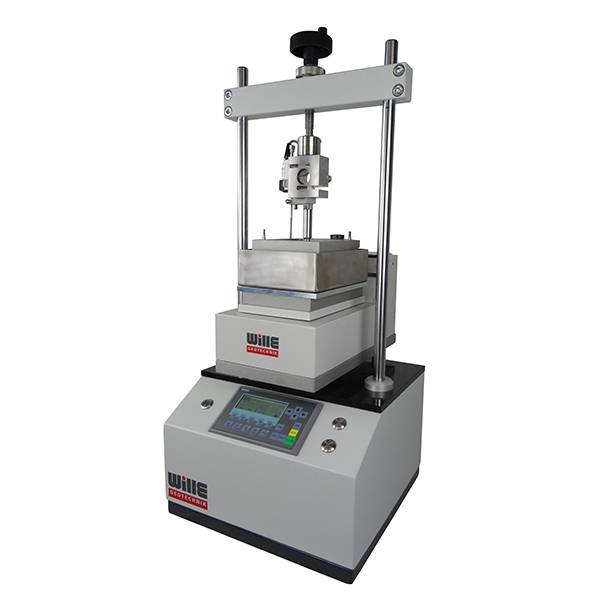

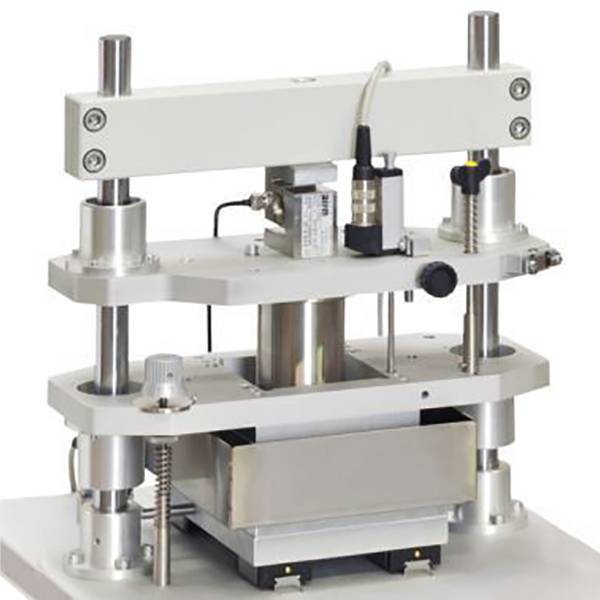

Este aparato de cizallamiento de mesa compacto recientemente desarrollado está equipado con dos actuadores electromecánicos. Proporciona una alternativa precisa a los dispositivos neumáticos básicos.
Este dispositivo de prueba permite la ejecución totalmente automatizada de pruebas de cizalladura de acuerdo con DIN 18137 Teil 3, DIN EN ISO 12957-1, ASTM D3080.
Se pueden generar fuerzas de corte de 2 o 5 kN.
Una amplia gama de insertos de cizallamiento de acero inoxidable de alta calidad (DIN o ASTM) permite que este dispositivo pruebe especímenes de varios tamaños.

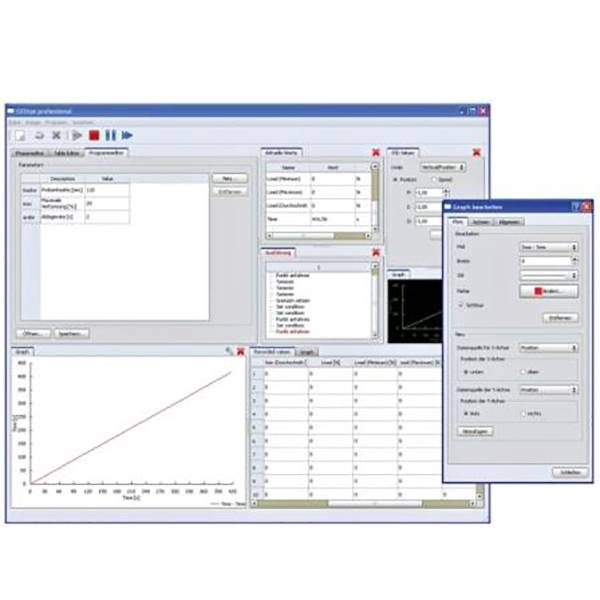

El procedimiento de prueba totalmente automático, fácil de usar y eficiente, con criterios de prueba de corte altamente definidos, se maneja a través de los módulos de software apropiados, disponibles en varias versiones.
Características:

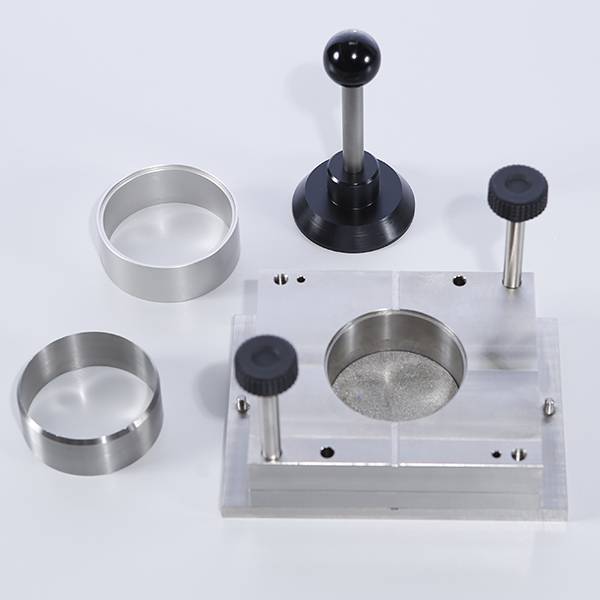

Cajas de cizallamiento directo estándar:
– Tamaño cuadrado: 60 x 60 mm (36 cm²).
– Tamaño cuadrado: 100 x 100 mm (100 cm²).
– Circular: Ø 60 mm (28.27 cm²).
– Circular: Ø 71.4 mm (40 cm²).
– Circular: Ø 80 mm (50 cm²).
– Circular: Ø 94.4 mm (70 cm²).
Nota: Otros tamaños están disponibles bajo petición.
Especificaciones:
| Fuerza de corte maxima (estándar) | 2 / 5 kN |
| Fuerza normal maxima (estándar) | 5 kN |
| Desplazamiento de corte | 20 mm |
| Tasa de corte | 10 – 0.00001 mm/min |
| Potencia nominal | 100 W / 220 V / 50 Hz |
| Dimensiones (D*An*Al) | 350*350*650 mm |
Estándares:
- ASTM D-3080
- BS 1377-7
- CEN ISO/TS 17892-10
- JGS 0560
- JGS 0561
