Cuando se utiliza el receptor GNSS SV100 como base, se puede configurar como estación CORS o como base portátil. En blogs anteriores, mencionamos cómo configurar SV100 como estaciones de referencia a través de una PC. Hoy, permítanos presentarle cómo configurar el SV100 como una base portátil en el campo para sus vehículos topográficos, tractores o máquinas de construcción.
Preparación
Receptor GNSS SV100 y antena GNSS SA100.
Energía externa.
Tarjeta SIM para modo GSM.
Otros accesorios, incluida antena 4G/antena de látigo, trípode, barra de extensión de 30 cm y cables relacionados.
Instalación

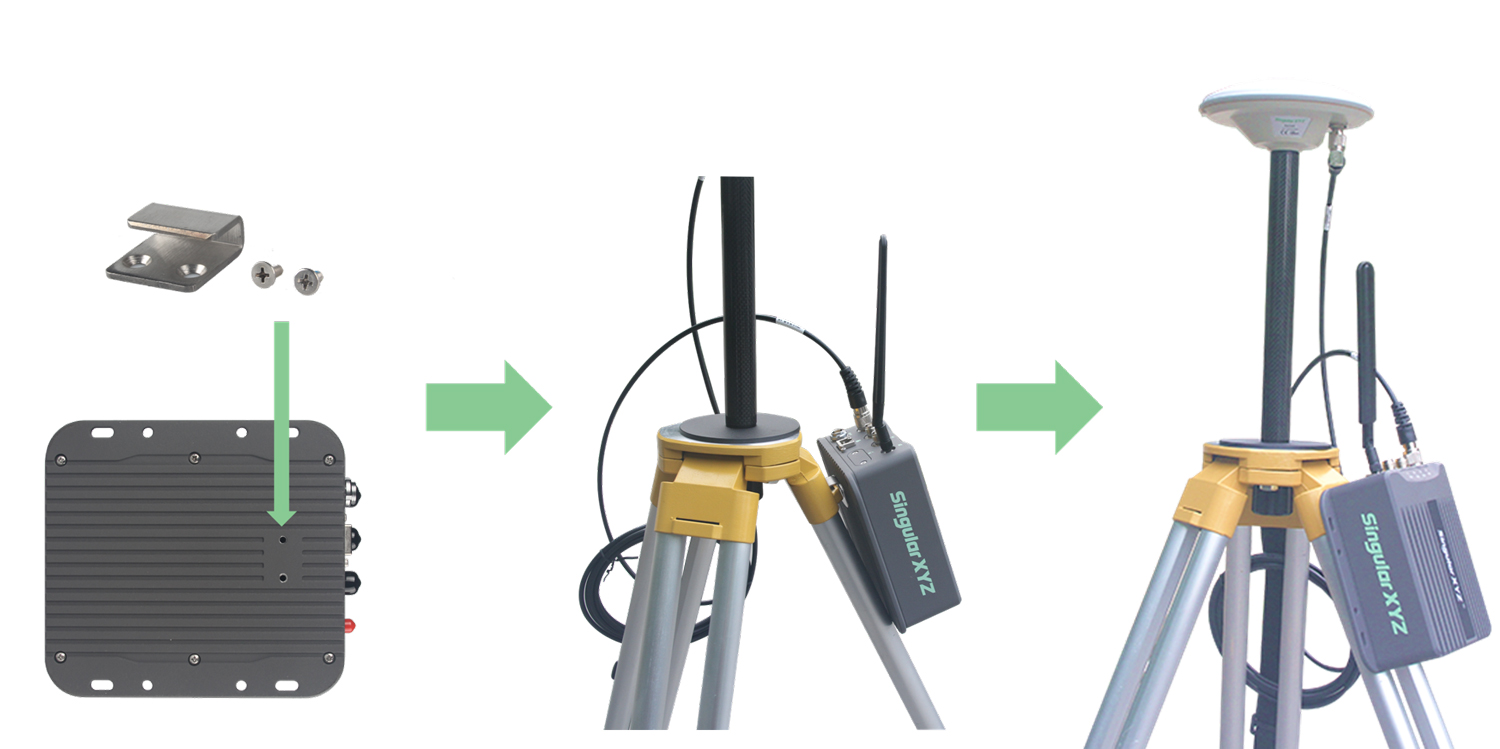

Para instalar la base portátil SV100, siga los siguientes pasos:
Instale el gancho desmontable en la parte inferior del SV100 y podrá fijarlo fácilmente al trípode.
Instale la antena SA100 en el trípode y conéctela con el SV100 mediante el cable GNSS.
Si está utilizando el modo GSM, instale la antena 4G e inserte una tarjeta SIM en el SV100. Si está utilizando el modo de radio interno, instale la antena de látigo en el SV100.
Conecte el SV100 a la alimentación externa mediante un cable de CC.
Nota:
Si necesita configurar la base en un punto conocido, utilice una base nivelante para centrar y nivelar la antena SA100 y medir la altura desde el suelo hasta el ARP de la antena SA100.
El módulo de radio es opcional.
Configuración
Los usuarios a menudo necesitan configurar la base portátil en el sitio, por lo que usar una PC para configurarla no es tan conveniente como usar un teléfono móvil. El equipo técnico proporciona dos métodos para configurar el SV100 a través de un teléfono inteligente.
Método 1:Configurado a través del software SingularNav para Android, que se lanzará próximamente.
Método 2:Configurado a través de la página web del SV100:
Paso 1 Inicie sesión en la página web del SV100
Conéctese al WiFi del SV100 (contraseña de WiFi predeterminada: 12345678) a través de un teléfono móvil, el nombre del WiFi es el SN del SV100. Abra el navegador del móvil e ingrese la IP 192.168.10.12 para ingresar a la página web de SV100 e iniciar sesión.
Nombre de usuario inicial: admin
Contraseña inicial: admin
Paso 2 Configure los parámetros de la base y la antena

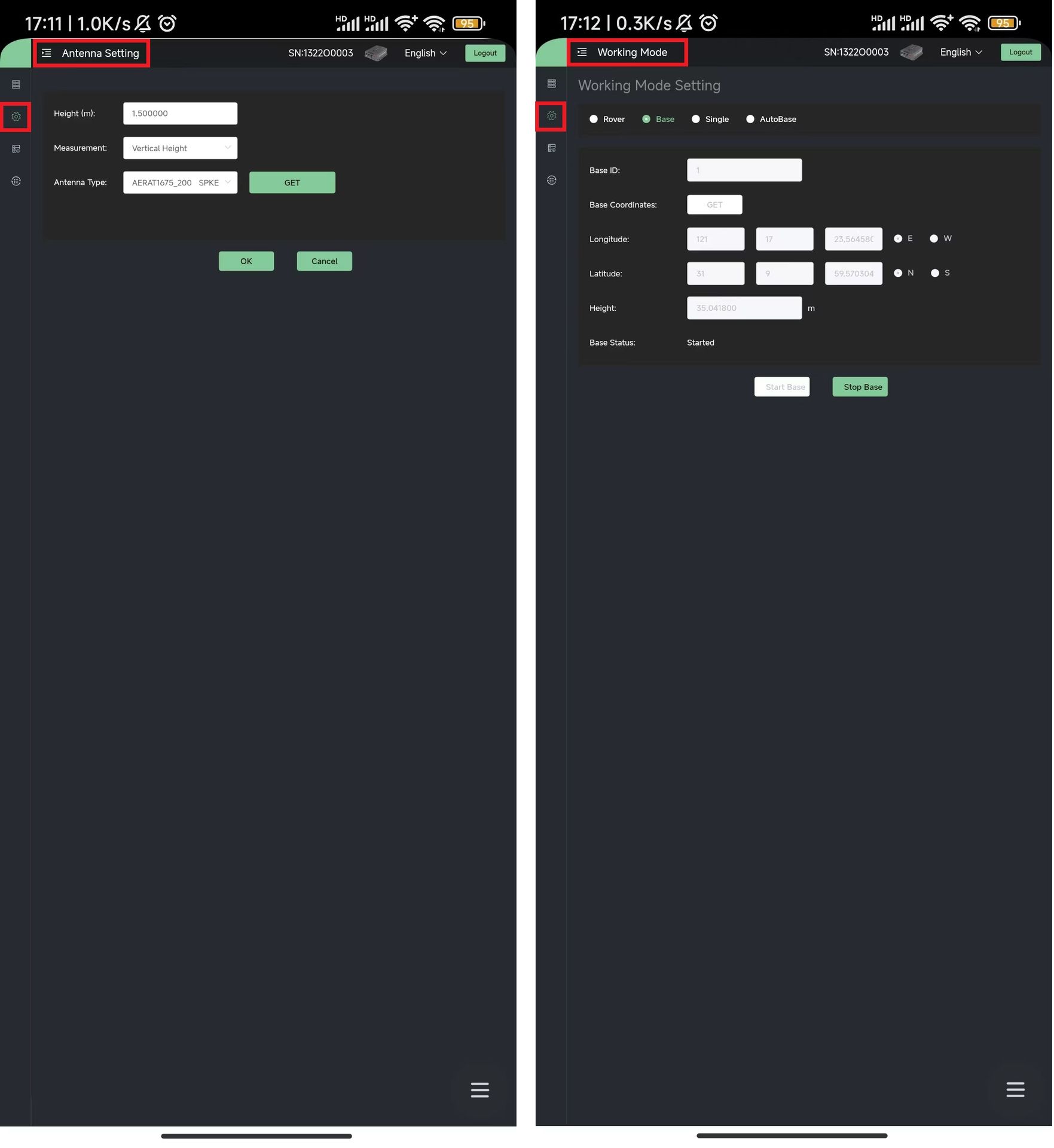

Vaya a Configuración del dispositivo >> Modo de trabajo, seleccione Modo base y haga clic en OBTENER para obtener automáticamente las coordenadas de la base, luego haga clic en Iniciar base.
Si está utilizando un punto conocido para la estación base, vaya a Configuración del dispositivo >> Configuración de antena para ingresar primero los parámetros de la antena. Ingrese la altura medida y seleccione el tipo de antena como SA100. Luego vaya a Configuración del dispositivo >> Modo de trabajo para ingresar las coordenadas base conocidas.
Paso 3: configurar los modos de trabajo
1. Modo GSM interno (estándar)

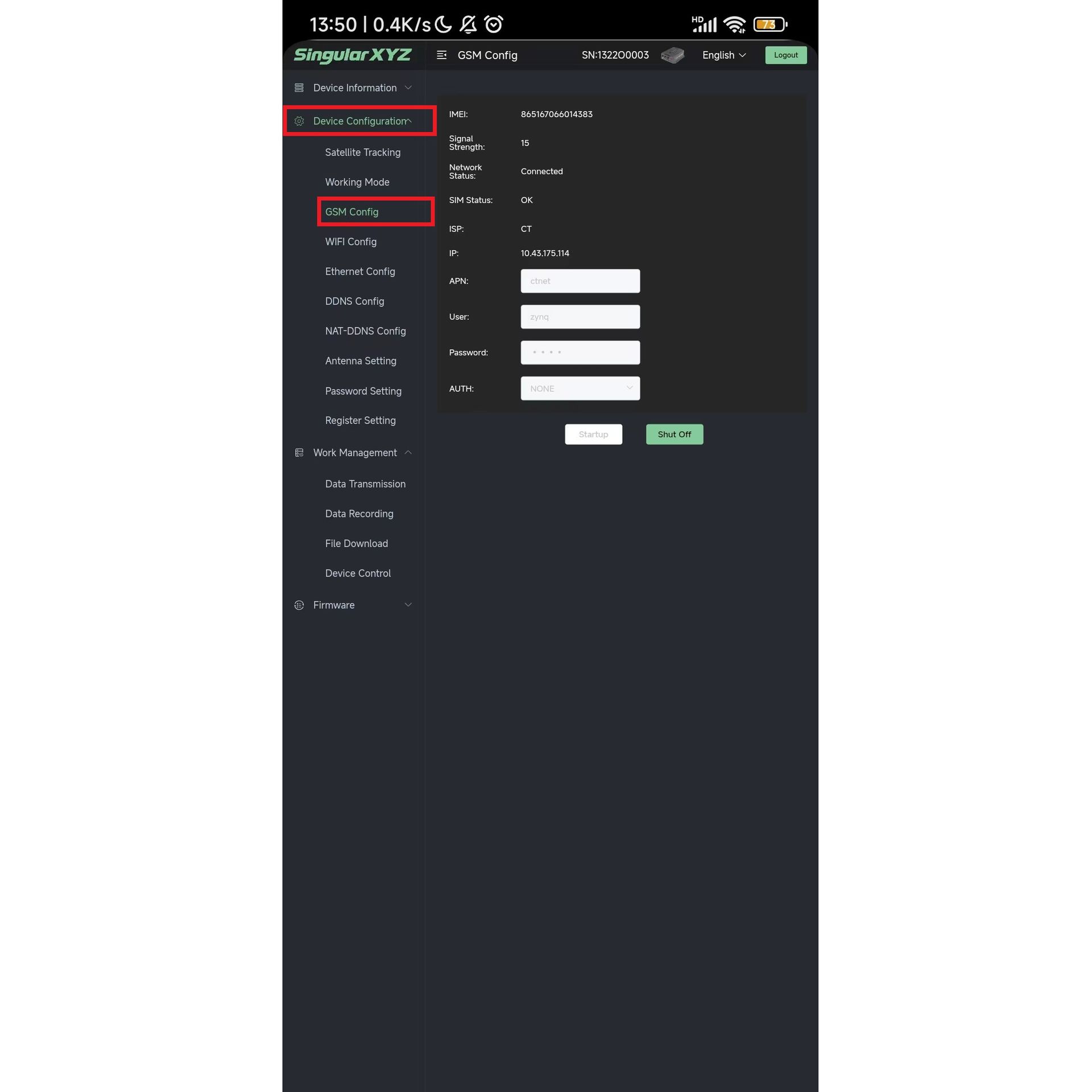

Vaya a Configuración del dispositivo >> Configuración GSM para iniciar el 4G primero.

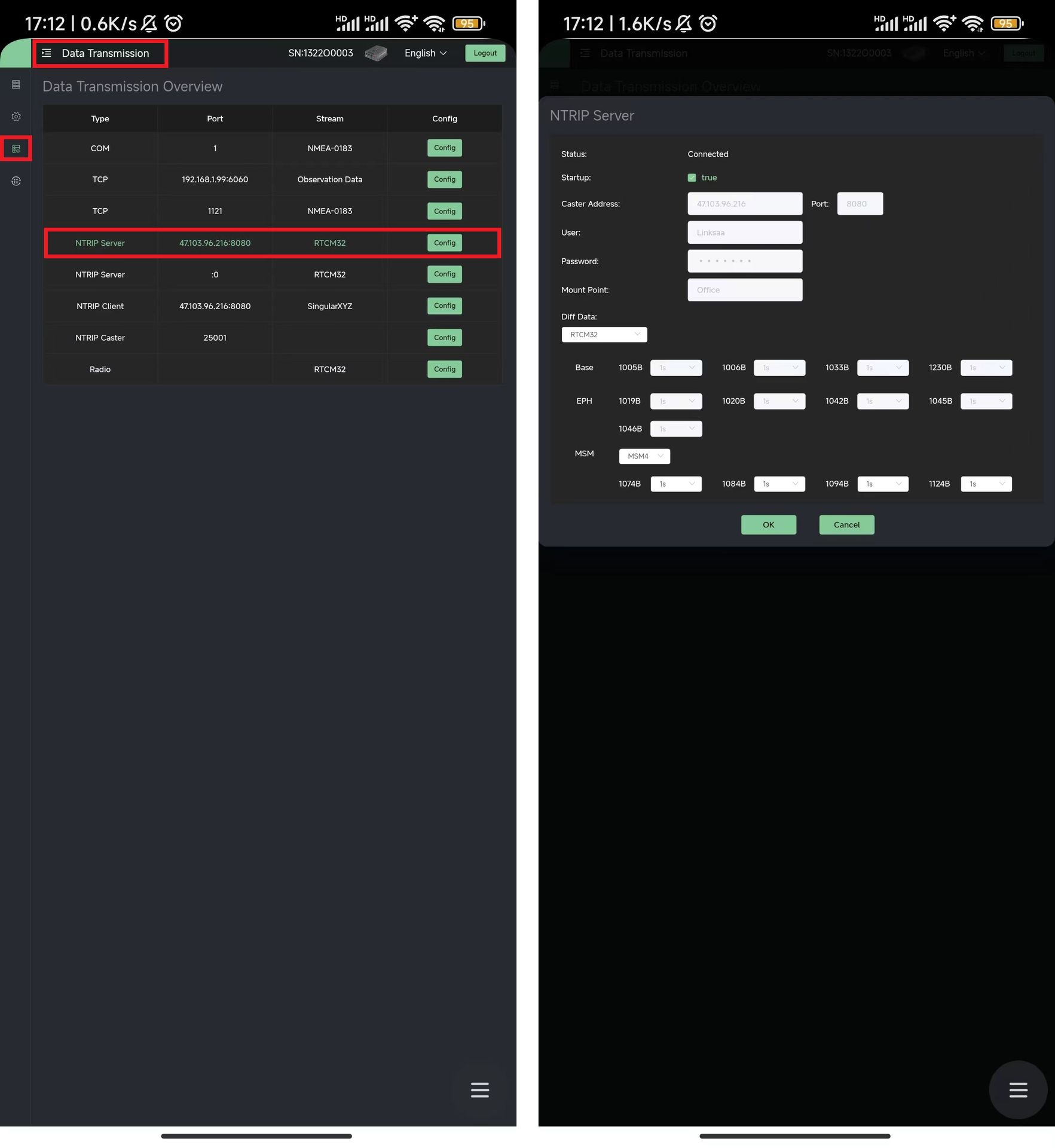

Luego vaya a Gestión del trabajo >> Transmisión de datos, haga clic para Configurar el canal del servidor NTRIP, ingrese la dirección del lanzador, el puerto, el nombre del punto de montaje y las configuraciones relacionadas para transmitir los datos diferenciales base al lanzador NTRIP. Luego marque la casilla Inicio y haga clic en Aceptar.
2. Modo de radio interna (opcional)

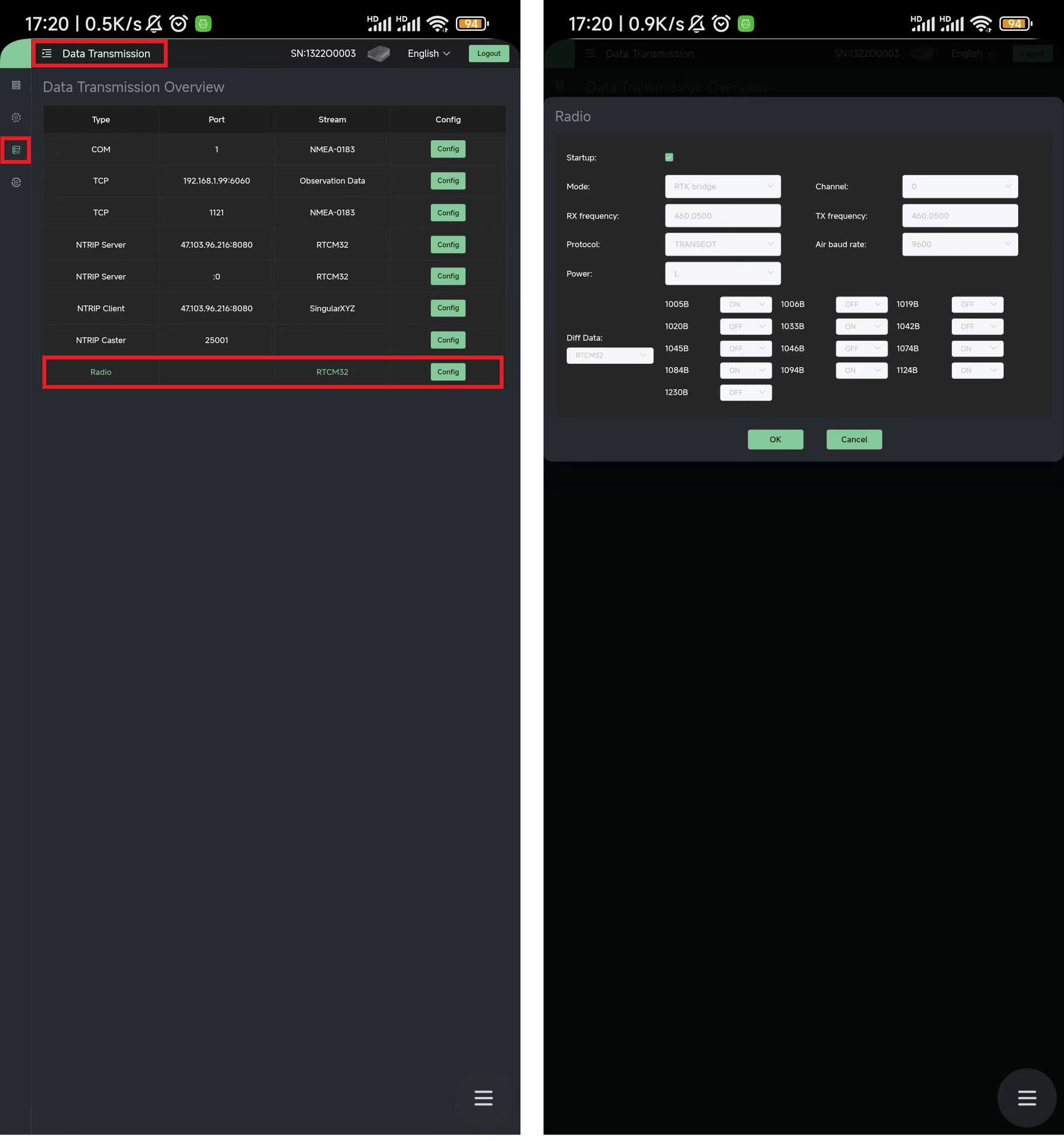

Vaya a Gestión de Trabajo >> Transmisión de Datos, haga clic en Configurar el canal de Radio. Configure el Modo como Transmisión y configure la frecuencia de transmisión, el protocolo y la potencia según sus necesidades. Luego marque la casilla Inicio y haga clic en Aceptar.
Ahora puede conectar sus dispositivos móviles a su estación base portátil SV100 y comenzar a trabajar.
