Desde que se lanzó el receptor GNSS SV100 hace medio año, muchos usuarios han mostrado un gran interés y han recibido comentarios positivos al respecto. La mayoría de los usuarios han utilizado el SV100 como estación de referencia para sus CORS o proyectos de monitoreo.
Cuando ayudamos a los usuarios del SV100 a construir estaciones de referencia, una de las preguntas más frecuentes es: ¿debería utilizar una antena de anillo estrangulador para el SV100? ¿Cuáles son las ventajas de la antena de anillo estrangulador sobre la antena geodésica?
En esta guía, daremos una breve introducción a la antena Choke Ring y esperamos que esto le ayude a tomar una decisión.
¿Qué es la antena de anillo estrangulador?

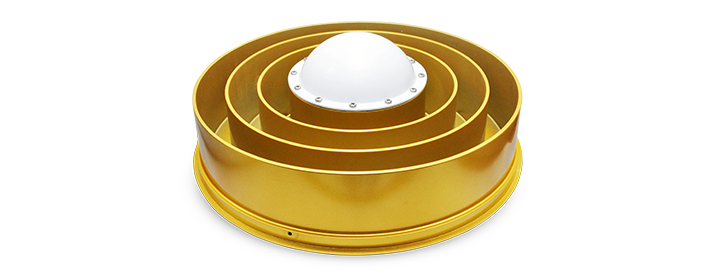

Se ha demostrado en todo el mundo que el diseño estructural de la antena de anillo estrangulador reduce eficazmente la intensidad de la mayoría de las señales de trayectos múltiples. Consiste en un anillo circular con varias ranuras o espacios que actúan efectivamente como guías de ondas para cancelar las señales reflejadas. El anillo suele estar hecho de un material conductor, como metal, y se coloca sobre un plano de tierra para reducir aún más la interferencia.
Una antena de anillo estrangulador es un tipo de antena GNSS diseñada para mitigar los efectos de la interferencia multitrayecto. Por lo general, tiene una profundidad de un cuarto de longitud de onda, para crear una superficie de alta impedancia que evite la propagación de ondas superficiales cerca de la antena y la excitación de modos no deseados. El efecto neto es un patrón controlado muy suave con baja susceptibilidad al multitrayecto.
¿Qué es la interferencia multitrayecto?

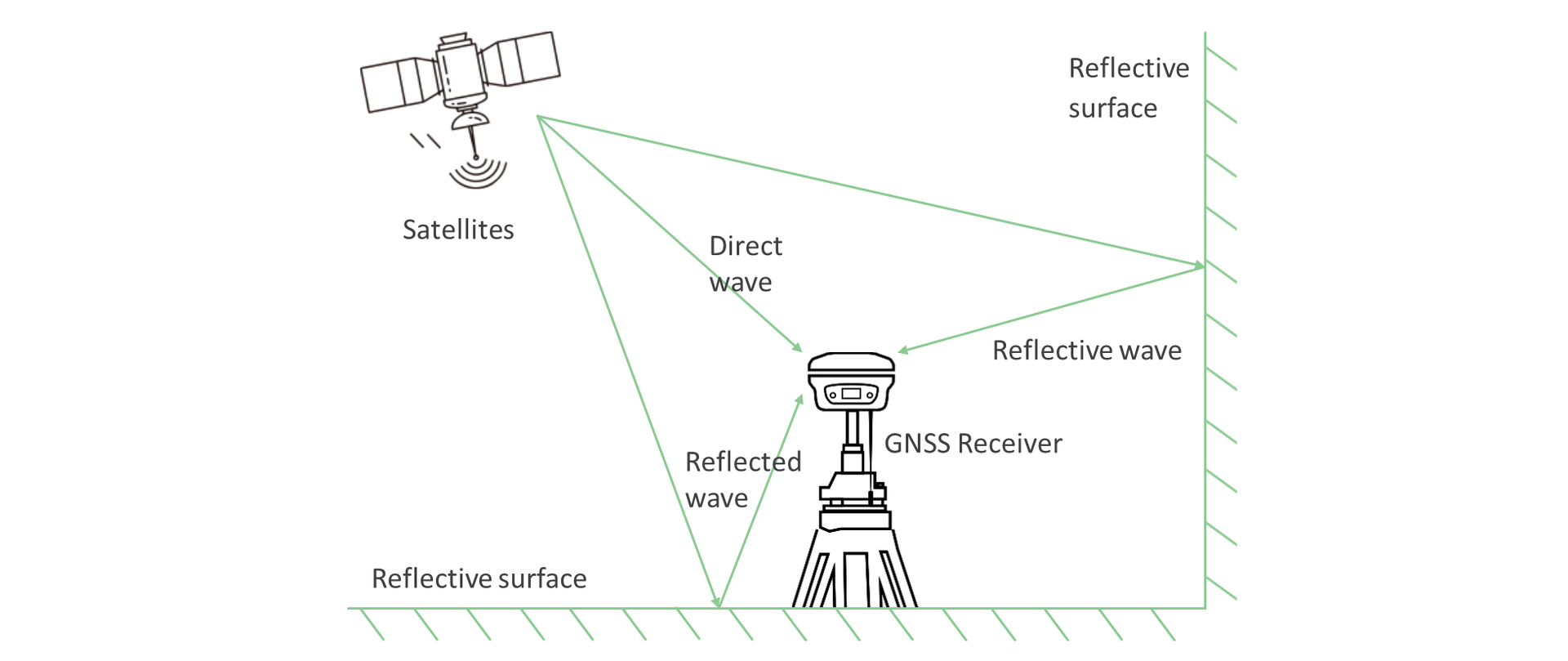

La interferencia por trayectos múltiples se produce cuando la señal del satélite se refleja en una superficie, como un edificio o un vehículo, y llega a la antena en diferentes momentos, provocando errores en las mediciones GNSS.
Cuando las señales GNSS llegan a la antena del anillo estrangulador, pasan a través de los espacios entre los anillos y son recibidas por el elemento de la antena. Las señales reflejadas, por el contrario, quedan bloqueadas por los anillos y no son recibidas por el elemento de antena. Esto ayuda a garantizar que las señales recibidas por la antena sean solo señales directas de los satélites GNSS, lo que da como resultado un posicionamiento más preciso.
Por lo tanto, las antenas de anillo estrangulador se utilizan comúnmente en aplicaciones GNSS de alta precisión para reducir el error de trayectorias múltiples, como CORS nacional y grandes proyectos de monitoreo, etc.
¿Es esencial la antena Choke Ring?

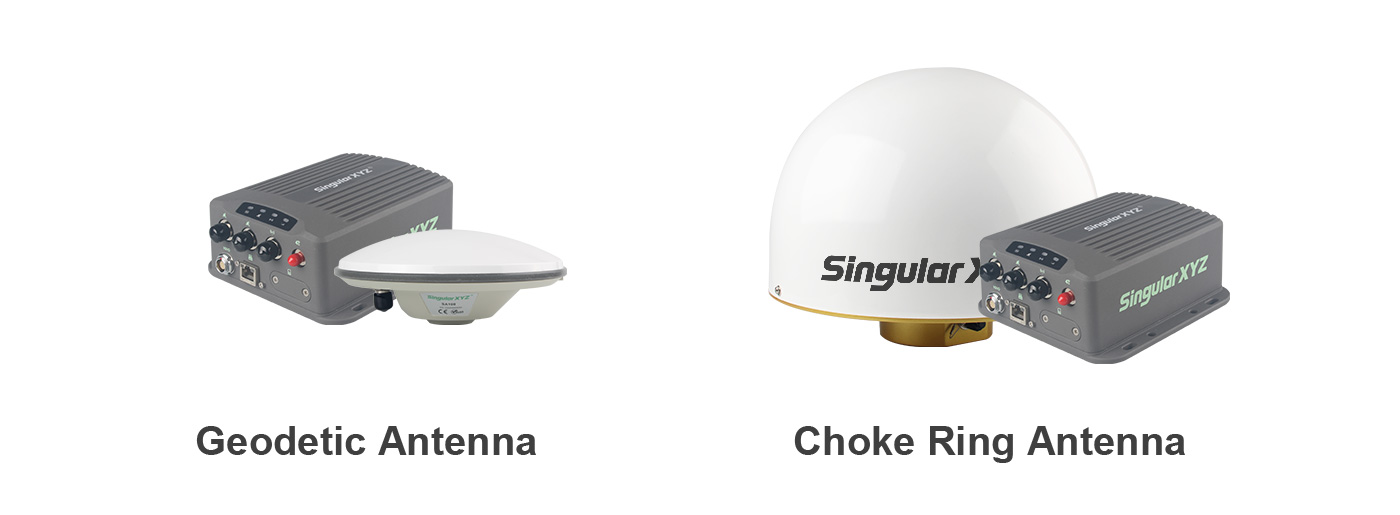

Además de la antena estranguladora, también existe un tipo pequeño de antena GNSS que se puede utilizar en estaciones de referencia: la antena geodésica. A juzgar por los comentarios del mercado, también tiene un buen rendimiento y vale la pena recomendarlo.
En comparación con las antenas geodésicas, las antenas de anillo estrangulador son obviamente más profesionales. Pero, en consecuencia, el precio de la antena choke ring también es bastante alto, generalmente cuatro o cinco veces mayor que el de la antena geodésica.
En conclusión, para los usuarios que tienen un presupuesto suficiente y planean construir una red CORS profesional, la antena choke ring es la primera opción. Pero si simplemente construye una estación para su propio uso sin requisitos estrictos del proyecto, las antenas geodésicas serán su solución rentable.
La antena geodésica SingularXYZ SA100 y la antena de anillo de estrangulamiento SA500 están listas para sus diferentes demandas.
