La mayoría de los topógrafos conocen bien los distintos modelos y características de los receptores GNSS, pero ¿se ha preguntado alguna vez qué se esconde dentro de esa carcasa compacta y resistente? A pesar de las diferencias de forma o fabricante, la mayoría de los receptores GNSS RTK comparten una arquitectura interna común diseñada para garantizar un rendimiento óptimo en el seguimiento, procesamiento y administración de energía de la señal.

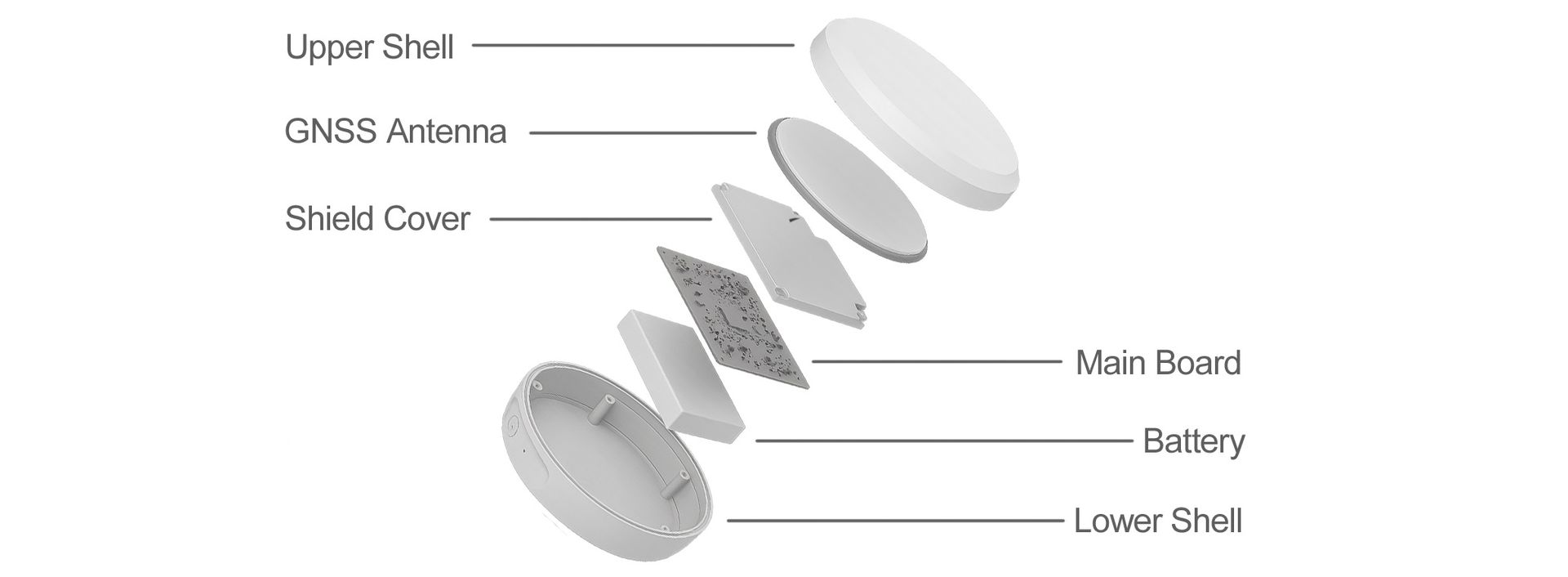

En esta guía, echemos un vistazo más de cerca a la estructura interna de un receptor GNSS y exploremos cada componente clave en su interior.
1. Vivienda superior
La capa superior forma la protección más externa para el receptor. Generalmente construido con plástico reforzado, ofrece durabilidad contra impactos físicos y condiciones ambientales. También suele diseñarse teniendo en cuenta la ubicación de la antena y la transmisión de la señal, manteniendo la pérdida de señal GNSS al mínimo.
Funciones:
Proporciona integridad estructural
Protege los componentes internos del agua, el polvo y los golpes.
Permite la transparencia de la señal GNSS cuando se utilizan materiales no metálicos.
2. Antena GNSS
En el corazón de cada receptor se encuentra la antena GNSS, responsable de capturar señales de múltiples constelaciones de satélites. Dependiendo de la aplicación del receptor, puede utilizar una antena geodésica o helicoidal para optimizar la calidad y consistencia de la señal.
Funciones:
Recibe señales GNSS (L1/L2/L5, etc.) de satélites
Admite seguimiento de múltiples constelaciones y múltiples frecuencias
Crucial para la precisión del posicionamiento y la estabilidad de la señal
3. Cubierta protectora/soporte de antena
Colocada directamente debajo de la antena, la cubierta protectora es una capa metálica que aísla la antena de posibles interferencias electromagnéticas (EMI) causadas por componentes electrónicos internos.
Funciones:
Reduce la distorsión de la señal causada por EMI a nivel de placa.
Ayuda a mantener la integridad de la señal GNSS
4. Placa base (placa base)
La placa base es el cerebro del receptor. Alberga el motor GNSS, la unidad de procesamiento, los módulos de comunicación (radio, Bluetooth, Wi-Fi, 4G) y el módulo IMU. Ejecuta algoritmos de posicionamiento, procesa datos de corrección y controla todas las operaciones del sistema.
Funciones:
Decodificación de señales GNSS y procesamiento en tiempo real
Integración con módulos de comunicación y sensores.
Gestión de energía y memoria.
5. Batería
La mayoría de los receptores RTK están equipados con baterías internas recargables que brindan una operación de campo duradera. El diseño de la batería se centra en la capacidad, la eficiencia energética y el rendimiento térmico seguro.
Funciones:
Proporciona energía a todos los componentes.
Incluye circuitos de administración de energía para seguridad y eficiencia.
6. Panel frontal
El panel frontal es la interfaz directa del usuario con el receptor, que normalmente se encuentra en la carcasa inferior. Por lo general, incluye LED de estado, botones de función y, a veces, una pantalla para facilitar la configuración y el funcionamiento.
Funciones:
Muestra el estado de funcionamiento (energía, satélite, radio, Bluetooth, etc.)
Permite iniciar, detener o cambiar de modo rápidamente
Mejora la usabilidad en el campo.
7. Vivienda inferior
La carcasa inferior completa el gabinete y, a menudo, integra tanto el sistema de montaje como los conectores de interfaz externos. Al igual que la carcasa superior, garantiza durabilidad y protección, mientras que en algunos modelos también desempeña un papel en la disipación del calor. Comúnmente fabricado con materiales de alta resistencia como magnesio o aleación de aluminio, está diseñado para soportar duras condiciones exteriores.
Funciones:
Soporte y protección estructural
Conducción de calor y sellado impermeable.
Interfaces para montaje en trípode o poste
Conectores externos como ranura para tarjeta SIM, puerto USB, puerto de antena de radio e interfaz de alimentación
Aunque los diferentes receptores GNSS pueden variar en diseño, características o marca, su arquitectura interna sigue siendo en gran medida consistente y orientada a un propósito. Desde la antena GNSS en la parte superior hasta la placa base y el sistema de alimentación del interior, cada componente desempeña un papel fundamental a la hora de ofrecer un posicionamiento estable a nivel de centímetros en condiciones de campo del mundo real.
Comprender estos componentes no solo le ayudará a elegir el receptor adecuado para su trabajo, sino que también le dará una idea de cómo la tecnología de posicionamiento logra una precisión tan impresionante en entornos desafiantes.
