La estación total integra las funciones de medición de ángulos, medición de distancias y medición de diferencias de altura, y tiene tres modos de medición de ángulos, medición de distancias y medición de coordenadas. Es uno de los instrumentos de medición más prácticos y funcionales.
La estación total debe estar nivelada y centrada en una estación de medición, para que podamos garantizar su precisión. Sin embargo, el centrado y la nivelación a menudo interfieren entre sí y, a menudo, la nivelación afectará el resultado del centrado y el centrado afectará el resultado de la nivelación. Por tanto, necesitamos encontrar un método de operación rápido y eficiente.
El concepto de centrar y nivelar:
Centrar y nivelar son términos muy básicos en la disciplina de topografía y cartografía. Es la primera operación que debe realizar cualquier topógrafo. Consta de dos partes: centrado y nivelación.
Centrado: haga que el centro del instrumento y el centro del sitio de prueba estén en la misma plomada. El centrado generalmente se divide en centrado vertical con bola, centrado óptico, centrado forzado y centrado por láser.
Nivelación: haga que el eje vertical del instrumento sea vertical, nivele la placa.
El propósito de centrar y nivelar:
El propósito del centrado es colocar el instrumento de manera que su centro y la marca del sitio estén en la misma plomada.
El propósito de la nivelación es ajustar la burbuja horizontal de modo que el eje vertical del instrumento esté en la línea de plomada.
Pasos de centrado y nivelación:
1. Configurar el trípode
Abra la correa del trípode, afloje los tornillos, el trípode se abre hasta cierto ángulo, ajuste la altura del trípode ligeramente por encima del hombro y apriete los tornillos. El trípode se coloca en un punto conocido y la marca del punto conocido en el suelo se puede ver desde el orificio redondo superior a través del perno central. La superficie del marco del trípode está básicamente nivelada.
2. Colocación de la estación total en el cabezal del trípode
Saque la estación total de la caja de instrumentos, enciéndala y gire los tornillos niveladores de la estación total aproximadamente a la posición media, de modo que los tornillos niveladores tengan espacio para girar en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj. Instale el instrumento en el trípode, tenga en cuenta que el nivel circular debe estar por encima de un pie del trípode y apriete la palanca de fijación de la base nivelante y el perno central. Dado que el trípode está ligeramente por debajo del nivel de los hombros, el instrumento debería estar aproximadamente a la altura de los ojos.
3. Centrar aproximadamente

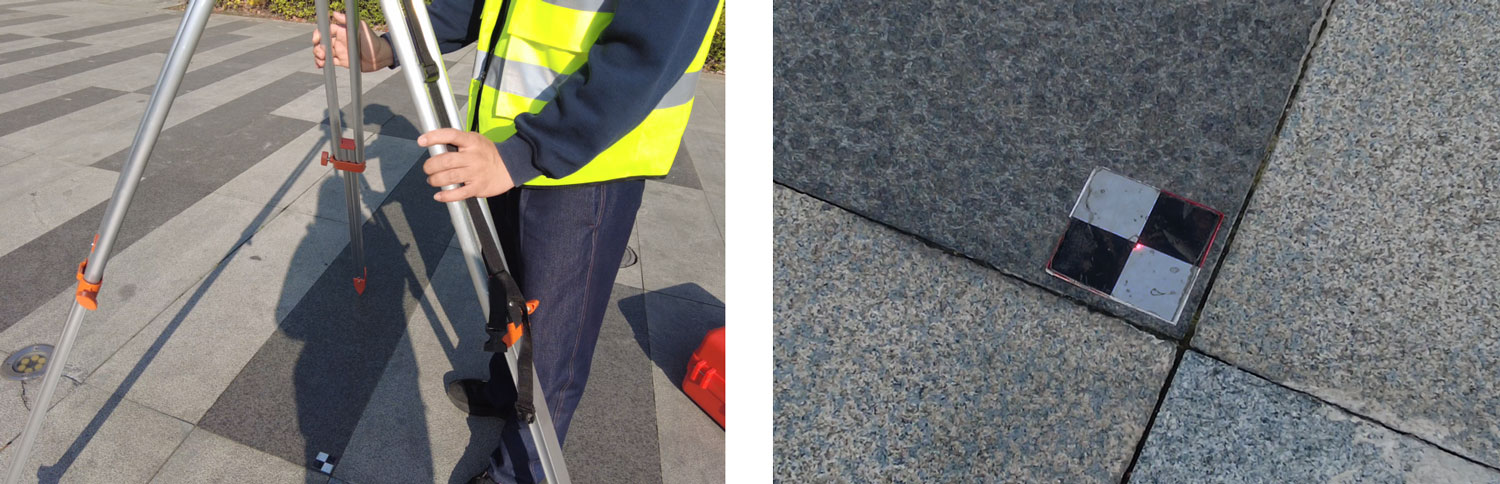

Encienda el láser guía y agarre las dos patas del trípode con ambas manos para que quede medio suspendido. Usando la otra pata como punto de apoyo, ajuste la posición del trípode con ambas manos hasta que el punto láser apunte a un punto conocido marcado en el suelo y baje suavemente el trípode con ambas manos. Además, trate de asegurarse de que la superficie del marco del trípode esté nivelada.
4. Nivelación aproximada
① Ajuste las patas del trípode: Manteniendo el trípode en la misma posición, ajuste la longitud de las patas del trípode para centrar la burbuja del nivel circular para una nivelación aproximada. Dado que el nivel circular está por encima de una pata del trípode, el operador debe ajustar esta pata para controlar la posición delantera y trasera de la burbuja, y ajustar las otras dos patas para controlar la posición izquierda y derecha de la burbuja.

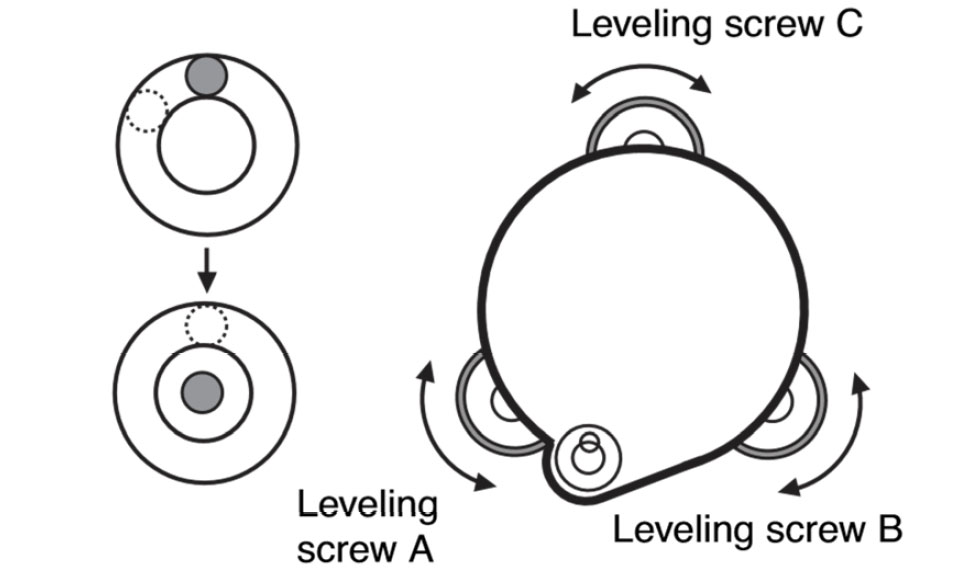

② Ajuste los tornillos niveladores: Gire los tornillos niveladores A y B para mover la burbuja en el nivel circular. La burbuja ahora está ubicada en una línea perpendicular a una línea que pasa por los centros de los dos tornillos niveladores que se están ajustando. Luego gire el tornillo nivelador C para llevar la burbuja al centro del nivel circular.
5. Nivelación Completa

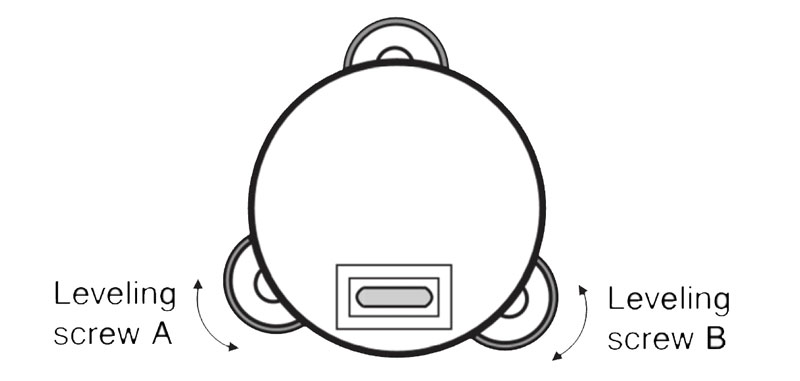

Gire el instrumento horizontalmente utilizando el tornillo de sujeción/movimiento horizontal y coloque el nivel de la placa paralelo a la línea que conecta los tornillos niveladores A y B, y luego lleve la burbuja al centro del nivel de la placa girando los tornillos niveladores A y B.

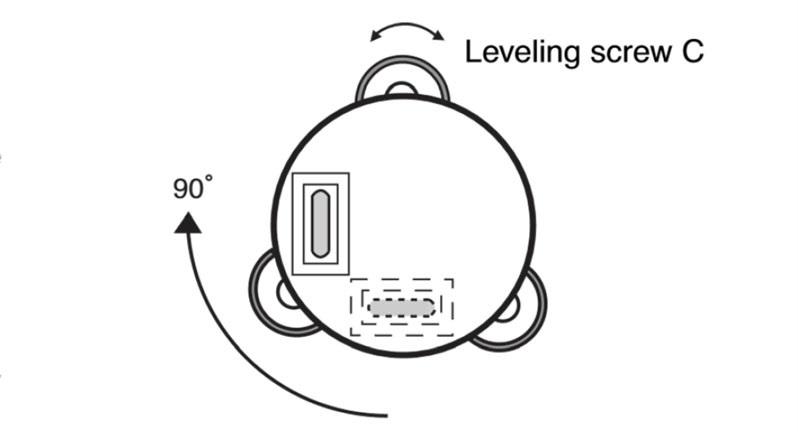

Gire el instrumento 90° alrededor de su eje vertical y gire el tornillo nivelador restante o C para centrar la burbuja una vez más. Repita este procedimiento para cada rotación de 90° del instrumento y compruebe si la burbuja está correctamente centrada en los cuatro puntos.
6. Completamente centrado
Después de nivelar, encienda el láser guía para comprobar si la estación total todavía está centrada. Deslice el instrumento aflojando el tornillo del trípode, coloque la punta en la marca central y luego apriete el tornillo del trípode. Deslizar el instrumento con cuidado para no girar eso permitirá obtener la menor dislocación de la burbuja.
