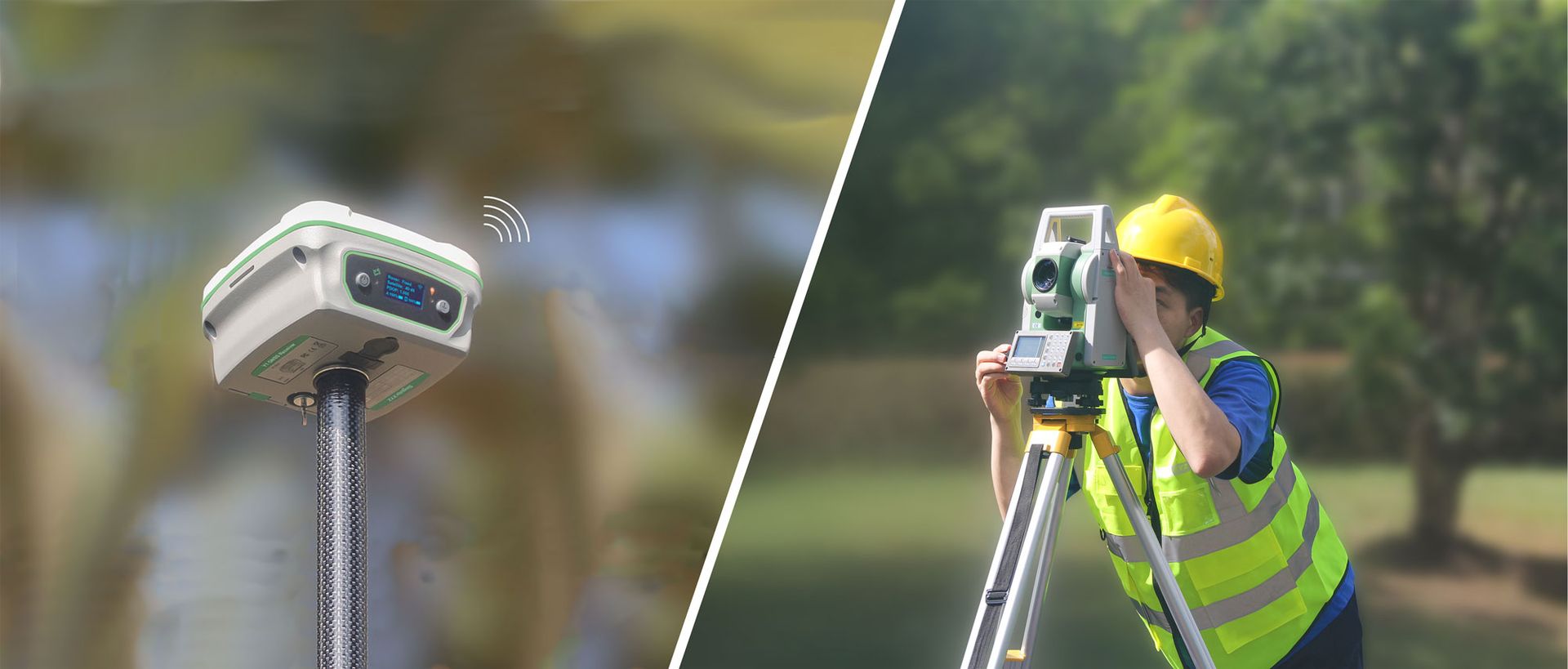

Con el desarrollo de la industria topográfica, los principales instrumentos topográficos en el mercado incluyen principalmente dos tipos, uno es el representante de la topografía óptica tradicional (estación total), y el otro es el representante de la topografía emergente basada en satélites (receptor GNSS RTK).
Algunos topógrafos prefieren una estación total, otros prefieren un receptor RTK, pero todavía hay quienes se preguntan cuál debería elegir. ¿Cuál es la diferencia entre ellos? Averigüemos En esta guía.
Condiciones de uso
estación total
1. Luz visible
Una estación total es un instrumento óptico que requiere que el ojo humano se enfoque activamente en un objetivo y luego mida y calcule distancias, ángulos y coordenadas. Si no hay luz visible o la luz es demasiado débil, al ojo humano le resultará difícil encontrar el objetivo de observación, por lo que debe haber un buen entorno de luz visible.
2. Visibilidad mutua
No debe haber obstáculos en la línea entre el objetivo a observar y la estación total. Si hay una obstrucción, el ojo humano no podrá apuntar al objetivo o las condiciones de observación de la estación total son deficientes, por lo que no se podrán medir los datos.
Los dos puntos anteriores son las condiciones que se deben cumplir al utilizar la estación total para realizar mediciones.
Receptor GNSS RTK
1. Entorno para la búsqueda de satélites
La medición del receptor GNSS se basa en satélites, por lo que necesita un entorno estable para la búsqueda de satélites.
Sin gran oclusión del cielo.
Sin fuertes interferencias para las señales de satélite.
2. Conexión inalámbrica
Los receptores GNSS necesitan recibir los datos diferenciales para corregir los datos de posicionamiento. La transmisión inalámbrica incluye principalmente radio y red, que se realizan a través de la radio interna/externa de los receptores o la inserción de una tarjeta de teléfono móvil.
Comparado midiendo la distancia
Las estaciones totales son estudios de corto alcance. Sin embargo, la distancia máxima de la estación total sin prisma es de unos 1000 metros, y la distancia puede alcanzar entre 7 y 10 km con prismas especiales. Sin embargo, debido a las limitaciones de la intervisibilidad y el alcance del ojo humano, no tiene sentido estar demasiado lejos. Si los puntos a medir están muy separados, será necesario mover la estación total varias veces para completar la medición.
El receptor GNSS RTK puede funcionar siempre que pueda recibir señales de radio o de red. Sin embargo, su distancia de trabajo suele ser de 15 kilómetros debido a la limitación del error de la estación base. Por lo tanto, en los levantamientos convencionales, normalmente sólo es necesario establecer una estación base una vez para completar el trabajo del levantamiento.
Comparar en términos de precisión y error de medición
Estación total
1. Precisión de la medición
En el rango de medición, la precisión topográfica de la estación total puede alcanzar el nivel milimétrico, lo que puede cumplir con los requisitos de algunos proyectos que necesitan una precisión extremadamente alta.
2. Análisis de errores
En general, la estación total no puede completar todas las mediciones en un punto de la estación y necesita mover la estación para el siguiente conjunto de mediciones y luego pasar a otra estación nuevamente, y aparecerán errores de medición en este momento. Dado que la medición de cada estación no puede ser absolutamente correcta, existen ciertos errores. Cuantas más veces se mueve la estación, mayor es la acumulación de errores, lo que en medición se denomina teoría de la propagación del error. Sin ajuste, la precisión del último punto será deficiente, lo que no se puede evitar con una estación total.
Receptor GNSS
1. Precisión de la medición
En el rango de medición, la precisión topográfica de los receptores GNSS puede alcanzar el nivel de centímetros, lo que puede satisfacer los requisitos de la mayoría de los proyectos.
2. Análisis de errores RTK
El principio de la medición RTK es que la comparación entre la estación de referencia y la estación móvil se llama diferencia, o se obtiene la posición relativa exacta entre las dos. El plano de precisión de la línea entre ellos es 8 mm+1 ppm×D (el error aumenta 1 cm por cada kilómetro de distancia). Cada punto medido por la estación móvil es el resultado de la comparación con los datos de la estación de referencia. La posición de la estación de referencia es fija, por lo que el error de cada punto medido por la estación móvil es relativo a la estación de referencia, en lugar de a los dos puntos entre dos puntos adyacentes como en la estación total. De esta manera, no hay propagación ni acumulación de errores en el RTK.
Eficiencia laboral
Estación total
En el trabajo topográfico, generalmente se requieren dos personas para realizar la medición de la estación total, una persona es responsable de la observación de la estación total y la otra sostiene el prisma. Y cuando dos topógrafos están lejos, suele ser necesario utilizar un walkie-talkie para comunicarse.
Receptor GNSS
La configuración de los receptores GNSS es mucho más sencilla que la de las estaciones totales. Los topógrafos solo necesitan configurar el recolector de datos y no tienen que centrar ni nivelar. Durante el trabajo de topografía y replanteo, solo se necesita una persona para finalizar todas las tareas.
En conclusión, en comparación con la estación total, los receptores GNSS son más convenientes y eficientes y solo se necesita un topógrafo. Sin embargo, cuando se trata de algunos proyectos en interiores o proyectos de precisión extremadamente alta, como proyectos de puentes, la estación total sigue siendo irremplazable. Puede elegir el equipo según los requisitos de su proyecto y sus hábitos de uso.
Pero para algunos proyectos grandes, una combinación de receptor GNSS y estación total puede aportar una mayor eficiencia. El equipo técnico proporciona una forma conveniente de realizar ambas tareas en el mismo archivo de proyecto con el mismo sistema de coordenadas proyectadas.
