Charla técnica | Cómo replantear puntos usando azimut y distancia

En los levantamientos GNSS modernos, las tareas de replanteo suelen depender de mapas con coordenadas conocidas. Sin embargo, en algunos países como Estados Unidos, Canadá o partes de Europa (especialmente cuando se trabaja con mapas topográficos heredados, registros forestales o planes catastrales), las posiciones de los puntos no se describen mediante coordenadas, sino mediante sus relaciones de acimut y distancia.

Esto presenta un desafío: ¿cómo se pueden replantear con precisión esos puntos en el campo?

En esta guía, lo guiaremos a través del proceso de cálculo de coordenadas a partir de relaciones de acimut y distancia, utilizando el software SingularPad, lo que permite un replanteo preciso basado en formatos de datos heredados.

Nota:Antes de comenzar, asegúrese de que su software SingularPad esté actualizado. Puedes visitarcentro de descargaspara la última versión

1. Configure la base en un punto de referencia conocido.

Para empezar, elige un punto de referencia conocido o punto de partida y márcalo claramente en el terreno. Y luego configure su base RTK en este punto de referencia.

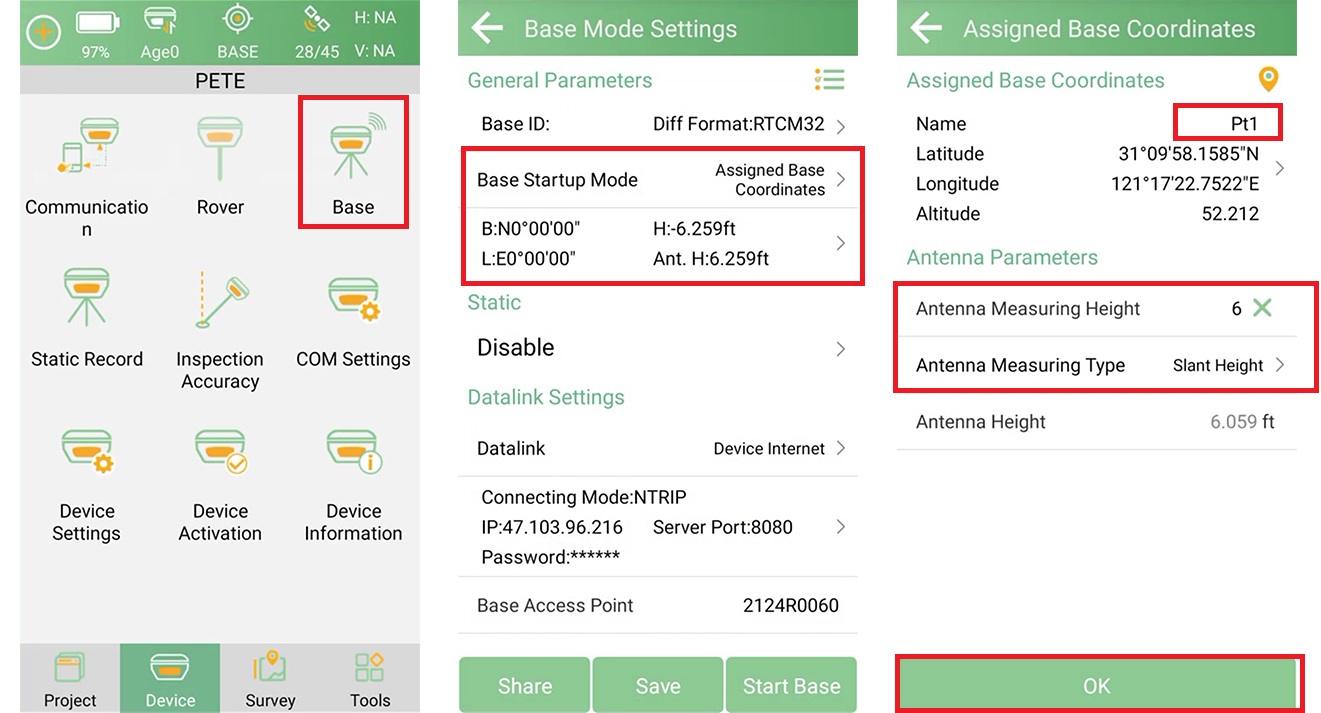

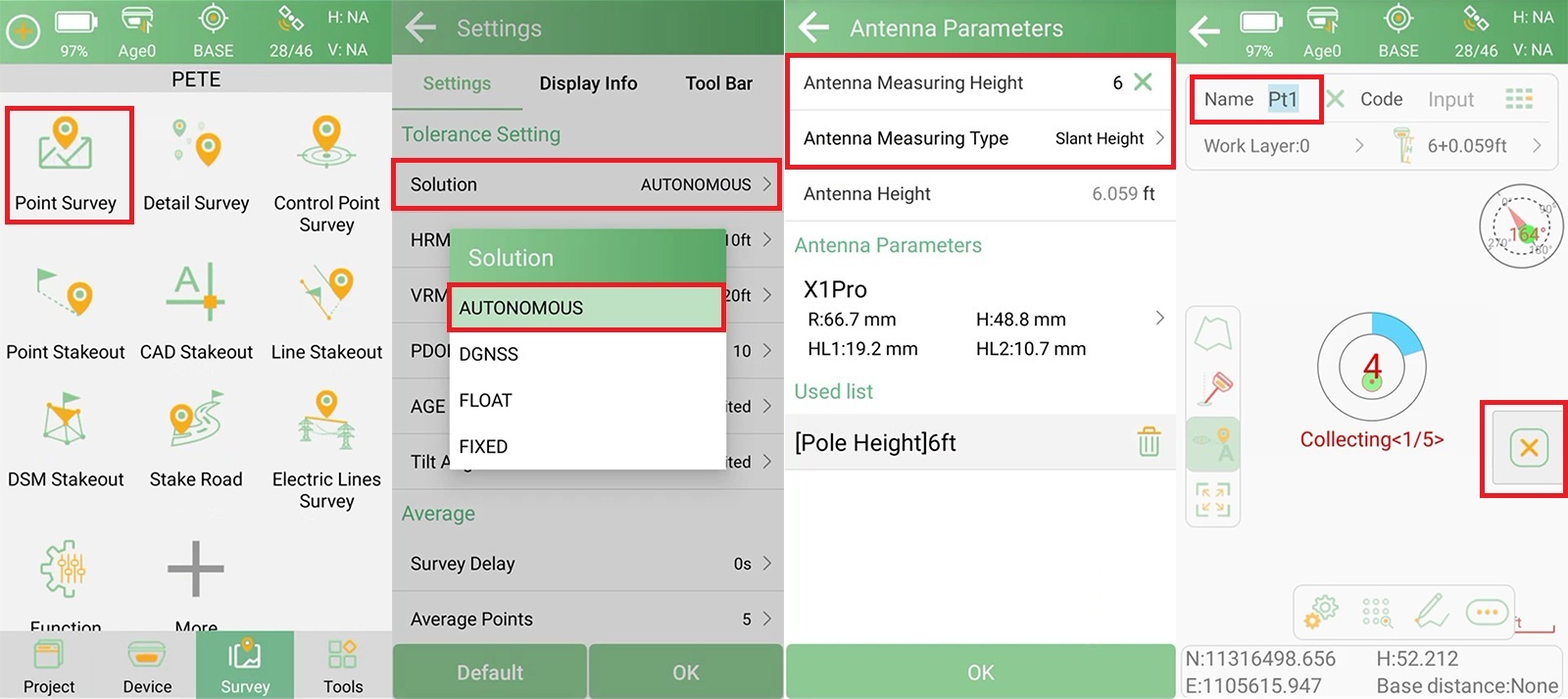

Mida las coordenadas base en modo autónomo e inicie la estación base en las coordenadas base medidas. Recuerde medir e ingresar la altura inclinada de la base.

Consejo: Utilice siempre el mismo punto y las mismas coordenadas cuando reinicie la base RTK, para garantizar la coherencia entre sesiones.

2. Calcular coordenadas a partir de azimut y distancia

Después de iniciar la base, configure su móvil RTK y asegúrese de obtener una solución FIX. Luego, siga estos pasos para calcular las coordenadas del punto objetivo en SingularPad:

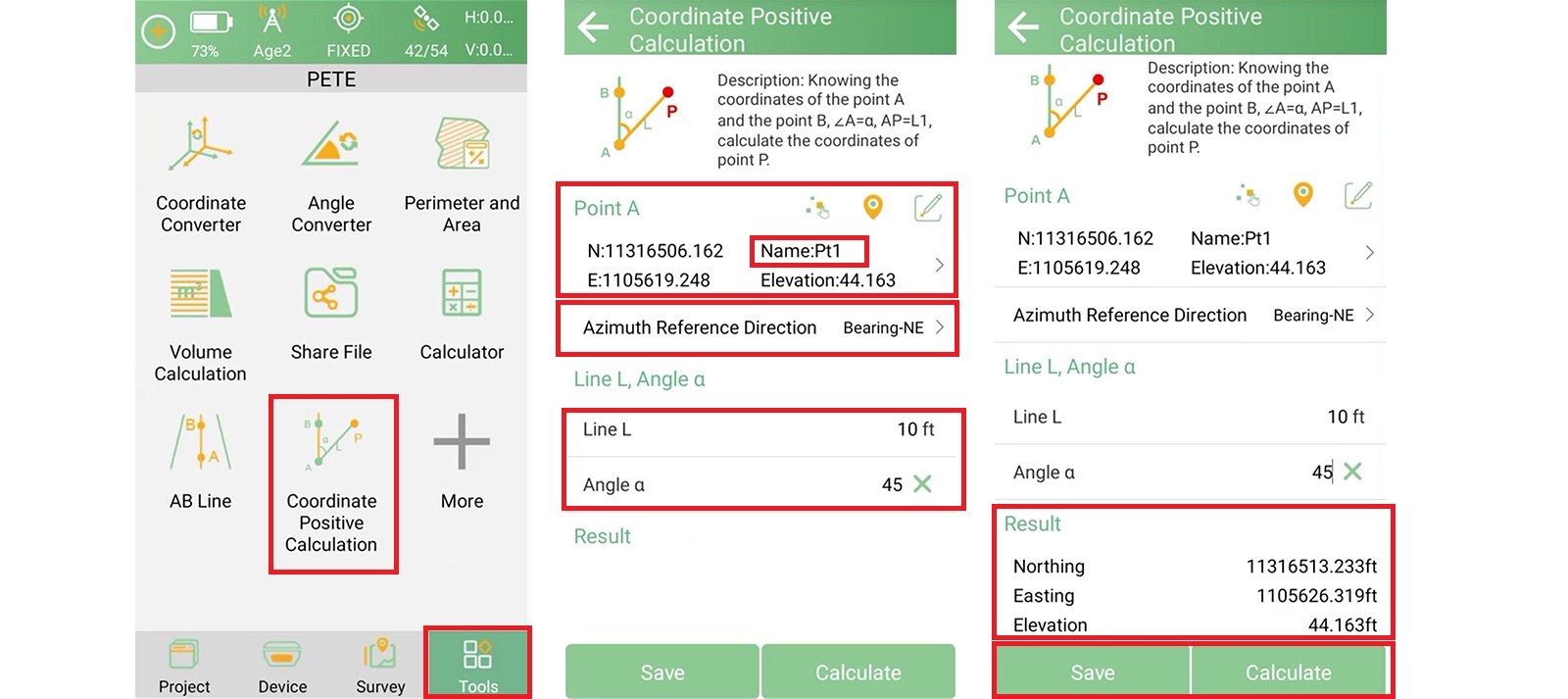

1. Ir aHerramientas>>Cálculo positivo de coordenadas.

2. Seleccione el punto base conocido comoPunto A.

3. Establecer elDirección de referencia del azimut(normalmente "Rumbo-NE", según el estilo del mapa).

4. Introduzca elacimut (línea L)ydistancia (ángulo α)valores proporcionados en el mapa.

5. Hacer clicCalcularpara generar coordenadas.

6. Hacer clicAhorrarpara almacenar el punto calculado en la base de datos de puntos.

Este método transforma los datos de posición relativa en coordenadas utilizables para el replanteo.

3. Replantear el punto calculado

Ahora que el punto objetivo tiene coordenadas, proceda a replantearlo en el campo.

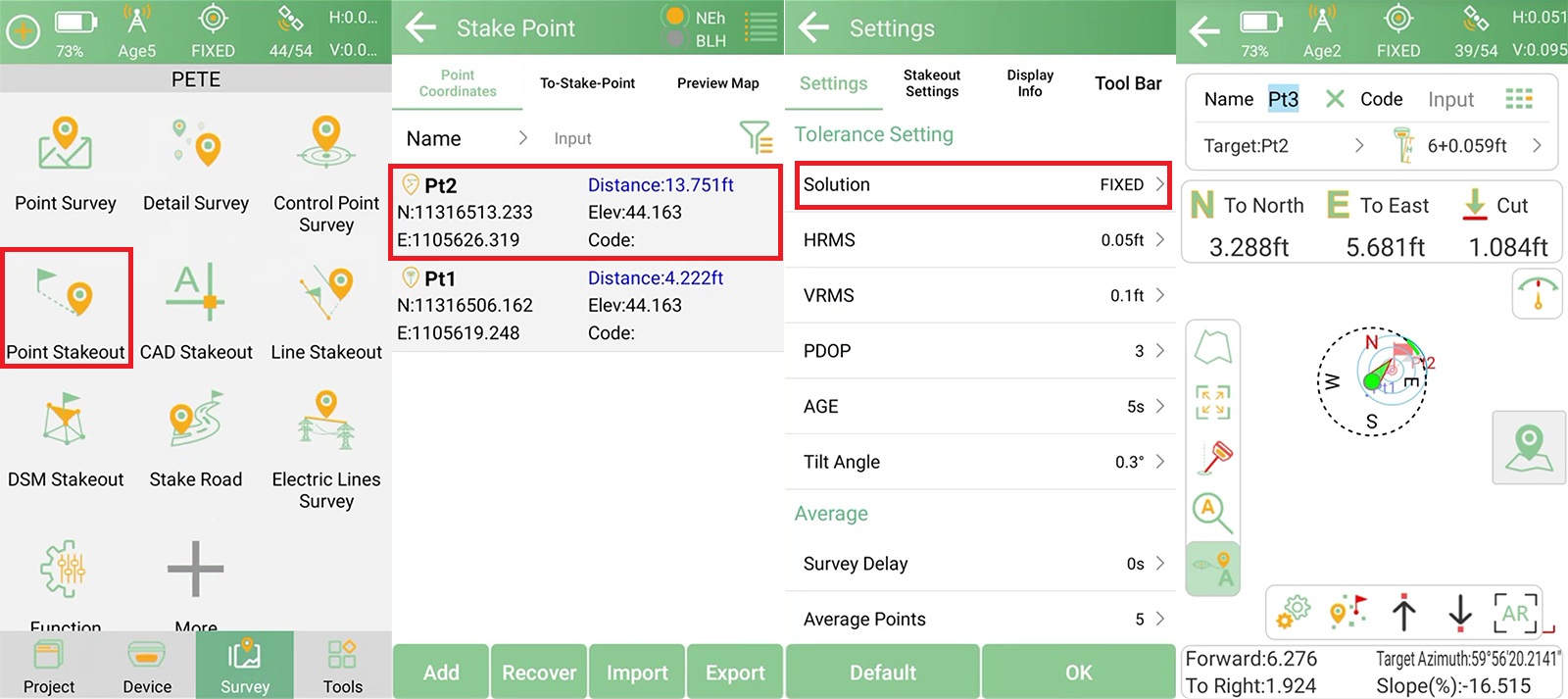

1. Navegar aEncuesta>>Replanteo de puntos.

2. Seleccionarel punto guardadode la lista.

3. Asegúrese de que la tolerancia de la solución vuelva a cambiar aFIJADO.

4. Siga las indicaciones en pantalla para encontrar el punto objetivo.

4. Repita el proceso para obtener puntos adicionales

Una vez localizado y marcado el primer punto, podrá utilizarlo como nuevo punto de referencia para el siguiente replanteo.

Repita el mismo proceso de cálculo de acimut y distancia:

• Utilice el punto replanteado más recientemente como nuevo punto A.

• Ingrese los siguientes valores de acimut y distancia del mapa.

• Calcula, guarda y replantea.

Este método le permite reconstruir un mapa completo a partir de datos relativos, incluso cuando no se proporcionan coordenadas absolutas.

Resumen

Los mapas basados ​​en acimut y distancia todavía se utilizan ampliamente en registros más antiguos y en regiones específicas. Con las herramientas y el flujo de trabajo adecuados, puede calcular y replantear con precisión cada punto en secuencia, a partir de una única referencia.

Al combinar las herramientas de coordenadas de SingularPad con una configuración base consistente y soluciones FIX, puede manejar datos topográficos heredados con equipos RTK modernos de manera eficiente y precisa.
