Continuando con la Parte 1, donde explicamos cómo crear y administrar listas de códigos en SingularPad, esta segunda parte se centra en cómo usar los códigos en mediciones de campo, incluida la selección de códigos, la búsqueda y el uso de números de cadena para el control y exportación de líneas.
3. Uso de la lista de códigos en el campo

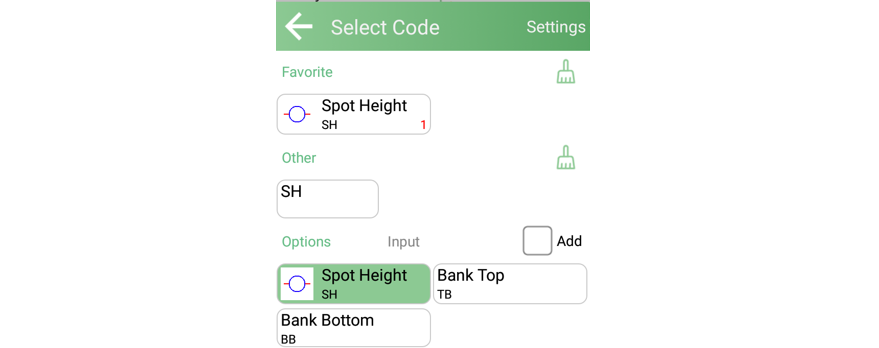

Una vez asignada la Lista de Códigos a un proyecto, el usuario puede seleccionarlo utilizando el icono de selección de códigos en cualquiera de las funciones de medición.
A continuación, el usuario puede ver los nombres de código más largos y más cortos, así como el símbolo del punto.
3.1 Buscando un código
Nota: La búsqueda en la lista de códigos distingue entre mayúsculas y minúsculas. El uso de mayúsculas o minúsculas en la entrada de búsqueda afectará los resultados.
Los usuarios pueden seleccionar el área de entrada de código:

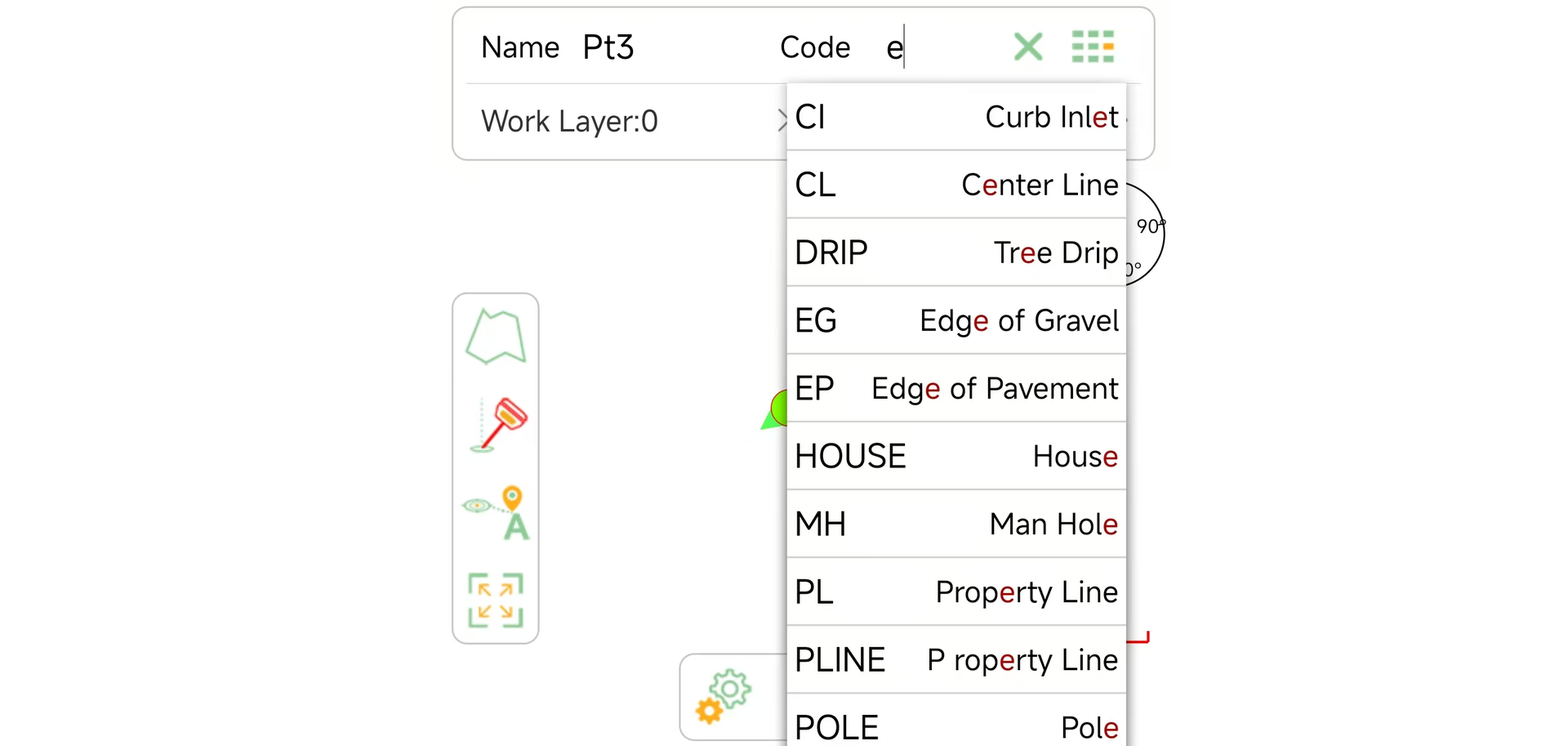

Luego comience a escribir, por ejemplo, "e" minúscula. Tenga en cuenta que solo se resaltará la primera "e" minúscula:

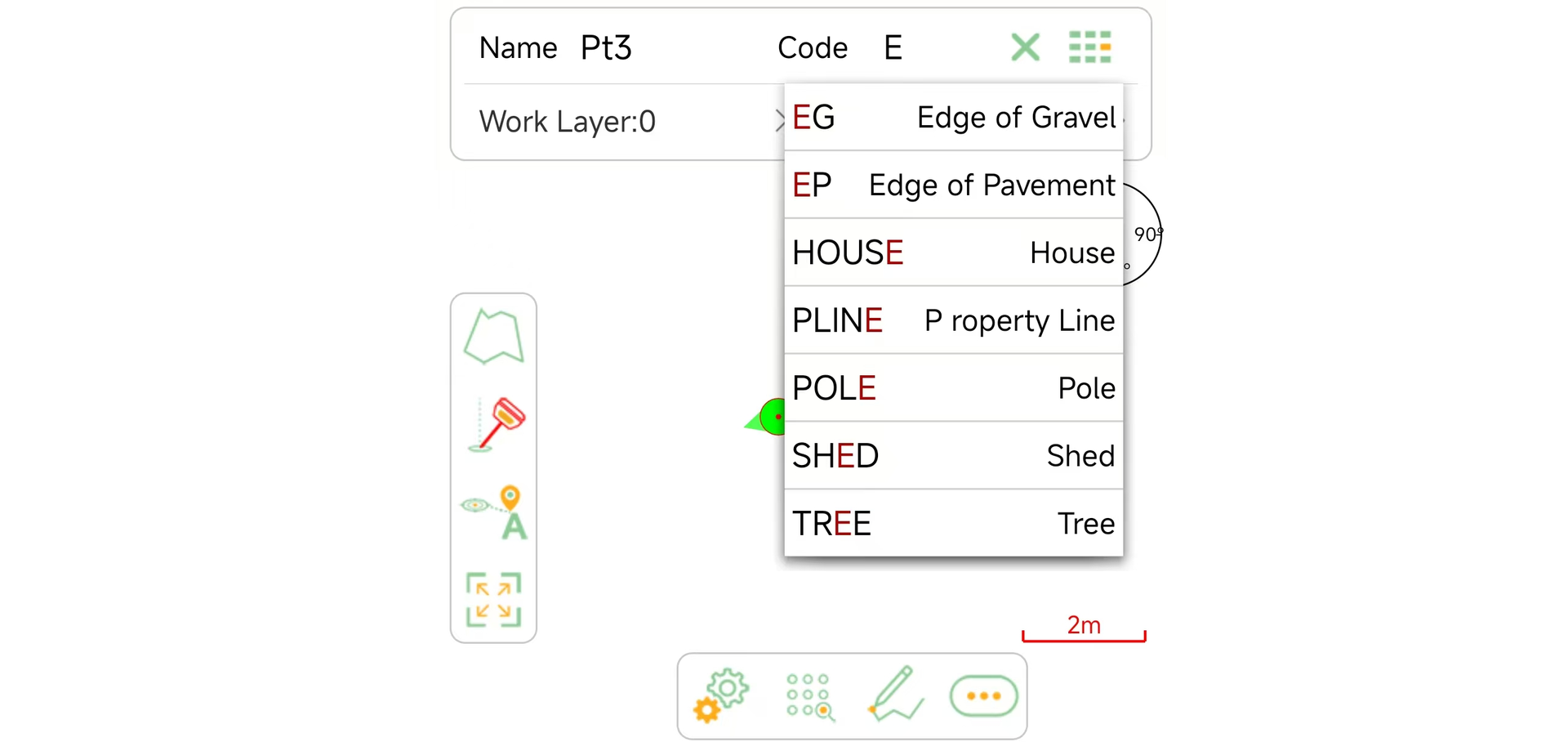

Si el usuario escribe "E" mayúscula, se selecciona el primer carácter de "EG":

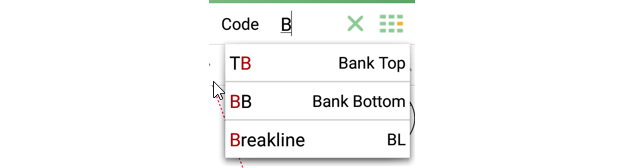

Otro ejemplo: la "B" mayúscula encontrará coincidencias relevantes:
Mientras que la "b" minúscula no devuelve resultados:
4. Gestión de números de cadena en flujos de trabajo de campo
Si se configuró un código en el Administrador de biblioteca de códigos con la Conexión automática habilitada, el usuario puede asignar números de cadena durante la medición de campo. Esto permite que el software dibuje automáticamente líneas entre puntos relacionados, lo que resulta útil para características de carreteras, bordes o líneas topográficas.
4.1 Asignación y control de números de cadena

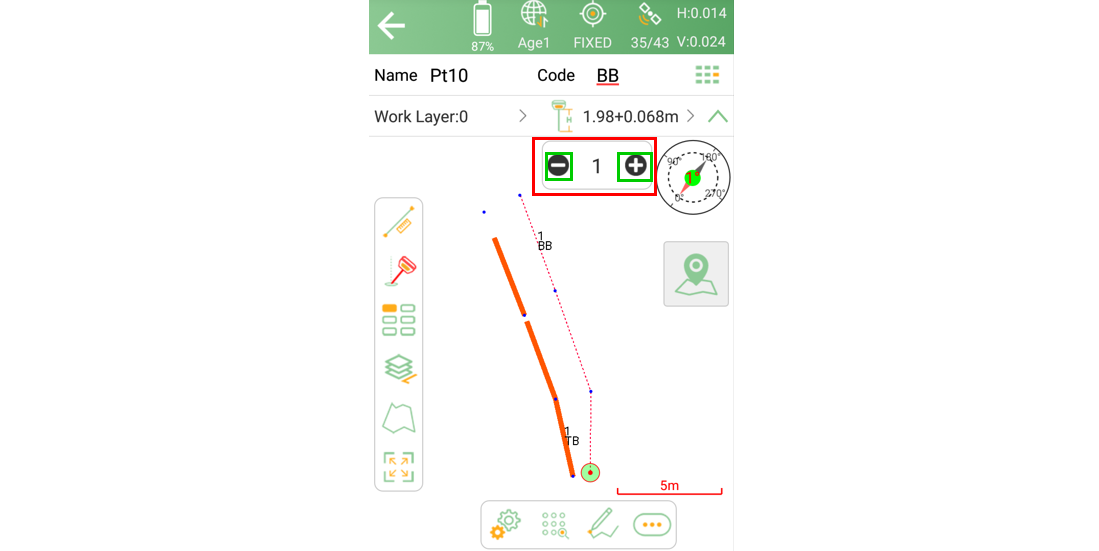

Cuando se utiliza un código conectado, se muestran los controles numéricos de cadena (iconos más y menos). El usuario puede incrementar o disminuir el número de cadena entre observaciones.

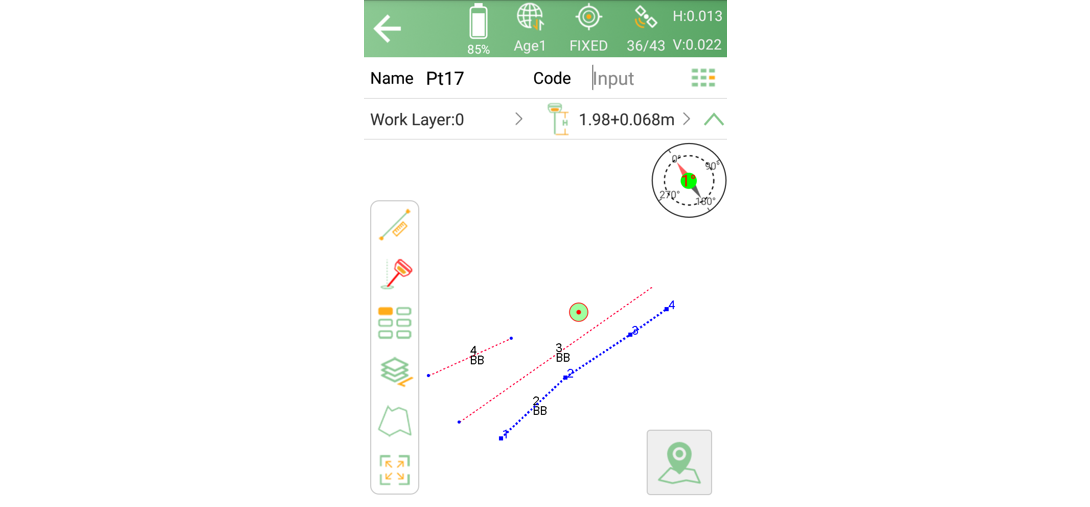

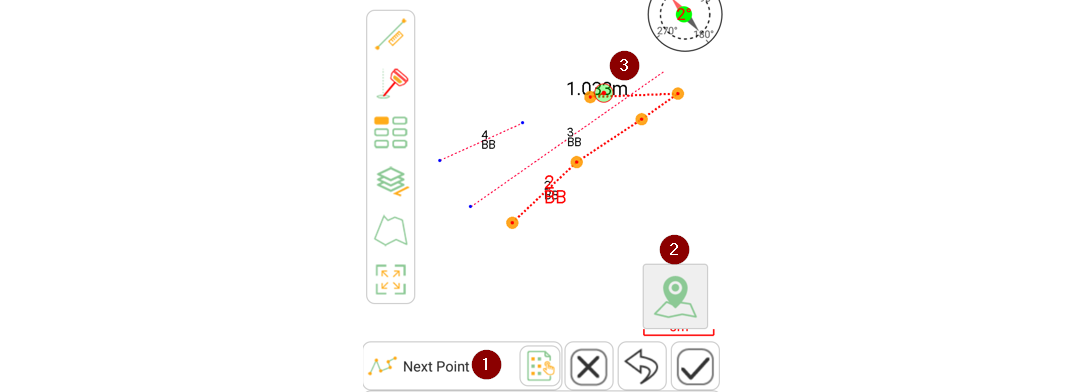

4.2 Continuación de una línea existente
Para continuar una línea existente (cadena):
Seleccione el número de cadena deseado (resaltado en azul)
Toca Editar en la barra de herramientas inferior
Entonces:
Seleccione el siguiente punto
Medir la nueva ubicación
La línea se extenderá hasta el nuevo punto.

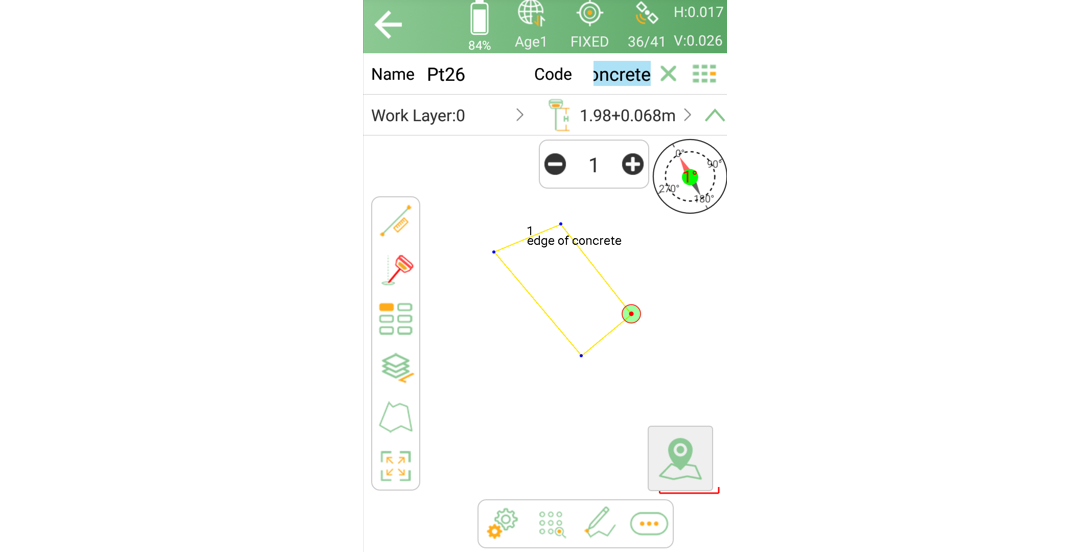

4.3 Cerrar una cadena

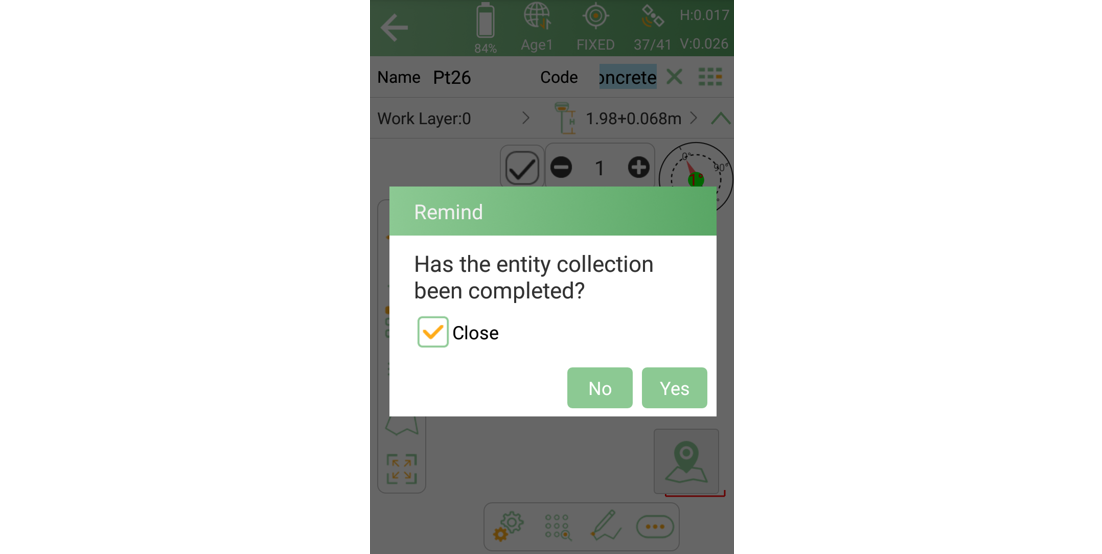

Cuando se utiliza un código Polyline, SingularPad permite al usuario cerrar la cadena. Después de la segunda observación, aparece un cuadro de diálogo adicional donde el usuario puede dejar de usar el número de cadena o elegir cerrar la línea.
4.4 Exportación de datos con números de cadena
Dado que el número de cadena se almacena como un atributo con cada punto, se puede incluir en la exportación CSV (u otro formato).
Pasos:

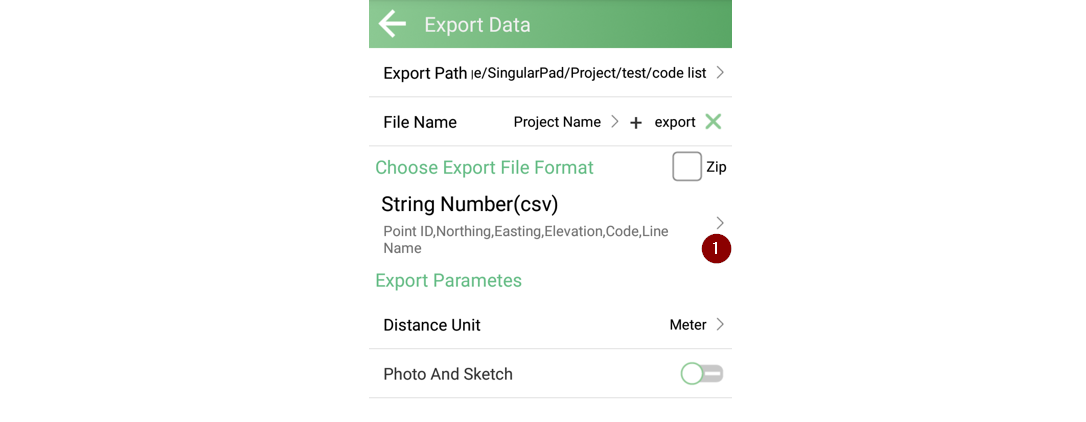

En la pestaña Proyecto, seleccione Exportar datos
Toque el ícono ">" para crear un nuevo tipo de archivo
Toca Nuevo en la parte inferior

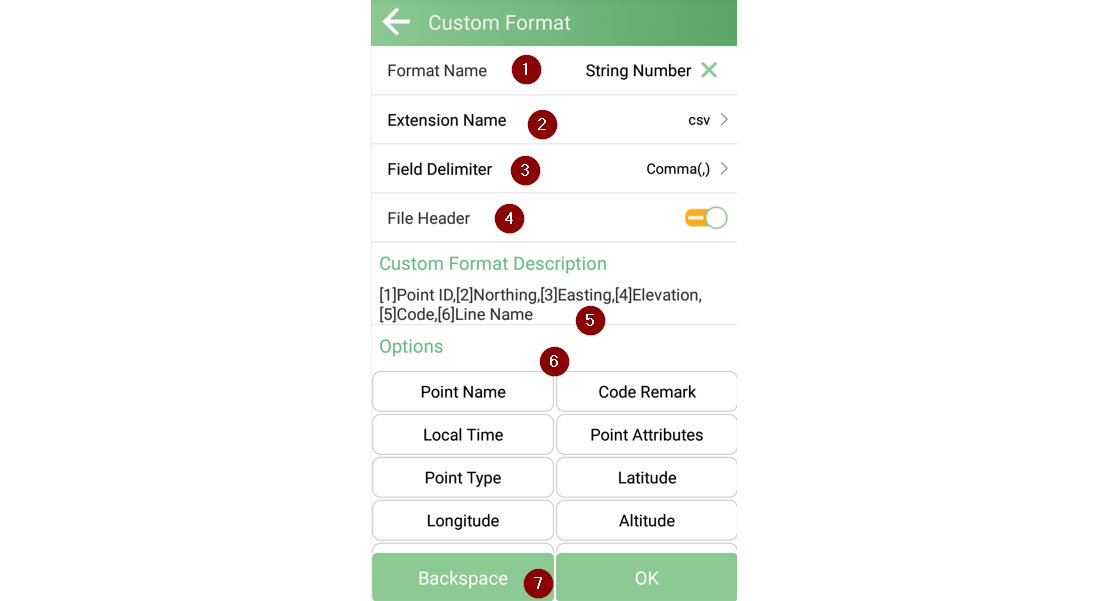

Para crear el formato de exportación correcto:
Nombra la plantilla de exportación
Definir el formato de archivo (por ejemplo, CSV)
Elige delimitador
Alternar encabezados si es necesario
Seleccione los atributos para incluir (el número de cadena debe seleccionarse manualmente)
Establecer el orden de salida
Vista previa y guardar
Salida de ejemplo con número de cadena incluido:
Próximamente..
En la Parte 3, exploraremos el flujo de trabajo de Fast Code, una poderosa herramienta que acelera las tareas topográficas repetitivas, como secciones transversales o mapas de carreteras. Manténganse al tanto.
