Cuando hablamos de precisión GNSS, la mayoría de usuarios piensan en satélites, correcciones o calidad del receptor. Pero uno de los factores que más se pasa por alto (y, sin embargo, crucial) reside en el primer eslabón de la cadena de la señal: la antena.
La calibración de la antena juega un papel vital en la eliminación de errores sistémicos, especialmente en levantamientos a nivel de centímetros. En esta guía, exploraremos cómo se calibran las antenas GNSS, qué papel juega la certificación NGS y por qué este proceso es más importante de lo que muchos creen.
1. ¿Qué es la calibración de antena GNSS?
En cualquier sistema GNSS, las antenas reciben señales de los satélites a través de un punto conocido como centro de fase, un punto electromagnético donde la señal se mide de manera efectiva. Sin embargo, este centro de fase no está fijo ni marcado físicamente en la antena y cambia ligeramente según el ángulo de llegada de la señal.
Para corregir estos sesgos y lograr un posicionamiento preciso, se aplica la calibración de la antena. Consta de dos componentes clave:
Compensación del centro de fase (PCO):
Un desplazamiento tridimensional fijo entre el punto de referencia de la antena (normalmente el punto de montaje mecánico) y el centro de fase eléctrica promedio. Se define a lo largo de las direcciones Norte, Este y Arriba.
Variación del centro de fase (PCV):
Un conjunto de correcciones que modelan cómo cambia el centro de fase dependiendo del acimut y los ángulos de elevación de la señal.
Estas correcciones ayudan a garantizar que los cálculos de posicionamiento tengan en cuenta las características físicas reales de cada antena, lo cual es especialmente importante en aplicaciones de alta precisión como control geodésico, levantamientos estáticos e implementación de estaciones base.
2. ¿Qué es NGS y por qué se confía en él para la calibración de antenas GNSS?
El Servicio Geodésico Nacional (NGS), una división de la NOAA (Administración Nacional Oceánica y Atmosférica), es responsable de mantener el Sistema Nacional de Referencia Espacial (NSRS) en los Estados Unidos. Como parte de sus responsabilidades, NGS proporciona calibraciones de laboratorio estandarizadas para antenas GNSS, garantizando modelos de comportamiento de antena confiables, rastreables y consistentes.
NGS opera un sistema de calibración robótico que produce valores precisos de PCO y PCV para varios modelos de antena GNSS. Estos valores se publican en formatos oficiales (comoANTEXyANTINFO) y puestos a disposición del público para su uso en software GNSS y sistemas de posprocesamiento.
Al adoptar modelos de antena calibrados por NGS, los profesionales e instituciones topográficos pueden alinearse con los estándares nacionales y mejorar la precisión del posicionamiento en los flujos de trabajo que lo requieran.
3. ¿Cómo realiza NGS la calibración de la antena?
El proceso de calibración de antena de NGS se lleva a cabo en condiciones controladas, generalmente dentro de un entorno libre de trayectorias múltiples o una cámara anecoica. El procedimiento generalmente sigue estos pasos:
1. Montaje y Configuración:
La antena de prueba se monta junto a una antena de referencia cuyo comportamiento es bien conocido.
2. Simulación de direcciones de señales:
Un sistema robótico hace girar la antena de prueba a través de varios ángulos de acimut y elevación para simular las trayectorias de las señales de satélite.
3. Medición diferencial:
Se realizan mediciones entre las antenas de prueba y de referencia para capturar el comportamiento del centro de fase.
4. Procesamiento de datos:
A partir de estas mediciones, el sistema calcula los valores de PCO y PCV para cada frecuencia GNSS.
5. Generación de archivos de calibración:
Los resultados se almacenan en formatos estandarizados, principalmenteANTEX(.atx) yANTINFO(.txt), que se puede importar al software de procesamiento.
Estos valores de calibración permiten a los usuarios corregir las variaciones inducidas por la antena y mejorar la precisión y coherencia de las coordenadas derivadas del GNSS.
4. Por qué son importantes las antenas certificadas por NGS en determinados casos de uso
Las antenas calibradas con NGS se utilizan ampliamente en flujos de trabajo donde se requiere trazabilidad y una incertidumbre de medición reducida. Los ejemplos incluyen el establecimiento de redes geodésicas, el despliegue de CORS, estudios de infraestructura a gran escala y aplicaciones científicas.
Cuando se utilizan junto con archivos de calibración, estas antenas permiten que el software modele con mayor precisión el comportamiento de la señal, lo que ayuda a reducir el error de posición causado por una polarización de antena no corregida.
En algunos entornos regulados o del sector público, se prefiere o se requiere el uso de antenas con datos de calibración publicados para mantener la compatibilidad y la interoperabilidad entre conjuntos de datos.
Si bien no todas las aplicaciones requieren calibración NGS, tener acceso a datos de corrección estandarizados puede mejorar la defensa de los resultados de posicionamiento, particularmente en entornos estáticos y posprocesados.
5. Cómo acceder a los archivos de calibración de antena NGS
NGS mantiene una base de datos pública de modelos de calibración de antenas:

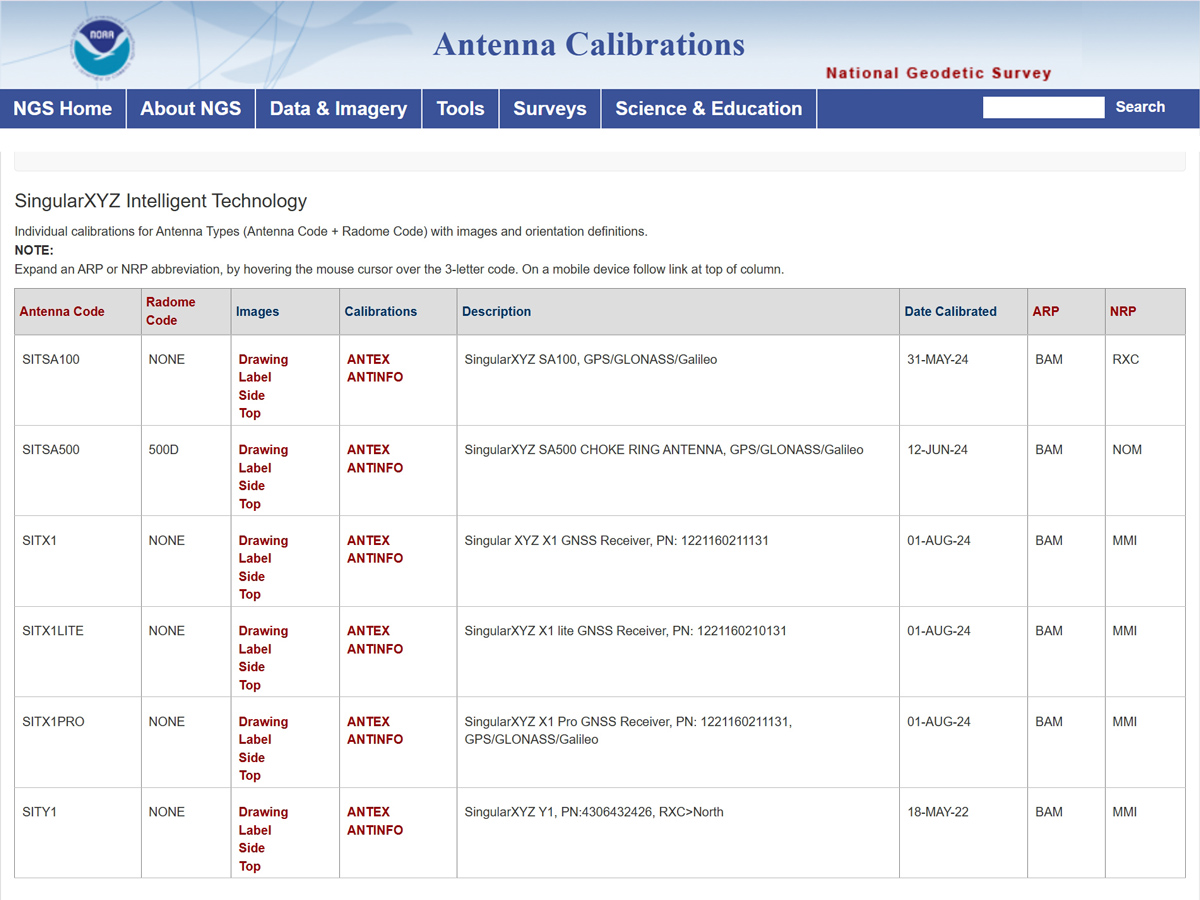

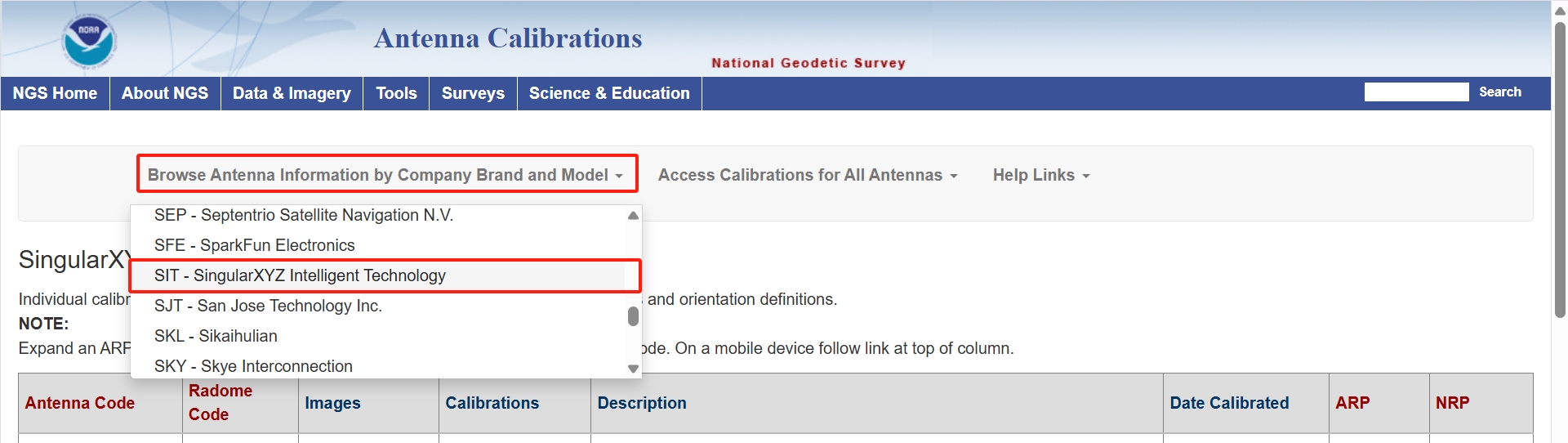

Seleccione el fabricante/marca en la barra superior, por ejemplo "SIT -SingularXYZ Intelligent Technology".Luego encontrará una lista de los modelos de antena que necesita.
Descarga los archivos de calibración del modelo correspondiente:
ANTINFO(.txt): un archivo de resumen que muestra los valores básicos de PCO y PCV.
ANTEX(.atx): un archivo detallado con modelos de corrección direccional y específicos de frecuencia
Estos modelos de calibración están listados públicamente y pueden aplicarse durante el posprocesamiento o integrarse en configuraciones de estaciones base RTK.
La calibración de antenas juega un papel clave en el trabajo GNSS de alta precisión. Al comprender cómo el comportamiento del centro de fase afecta los resultados de las mediciones y aplicar modelos de calibración estandarizados, los profesionales topográficos pueden mejorar la coherencia, la trazabilidad y la precisión de sus resultados de posicionamiento.
En el próximo capítulo, incluiremos más detalles sobre los archivos de calibración NGS (el archivo ANTEX y ANTINFO), cómo interpretar las estructuras de archivos y aplicarlas en flujos de trabajo reales..
