En publicaciones anteriores, presentamos cómo Orion ONE combina tecnologías AR y láser para brindar soluciones más inteligentes al campo. Mientras que el replanteo AR proporciona una guía direccional intuitiva al superponer ubicaciones de puntos en el mundo real a través de la cámara, el láser incorporado ofrece otra capa de conveniencia en el replanteo. Pero, ¿cómo se puede utilizar exactamente el láser en el replanteo? Echemos un vistazo.
Aplicaciones del replanteo láser
Todos sabemos que el láser puede proporcionar mediciones sin contacto para lograr una mayor eficiencia, pero ¿qué pasa con el replanteo, donde el objetivo final es localizar y marcar un punto físico?
A continuación se muestran algunos escenarios comunes y prácticos en los que el replanteo láser se vuelve realmente valioso:
1. Verificación rápida de puntos de replanteo
Una vez completado y marcado el replanteo inicial, se puede utilizar el láser para volver a iluminar el punto desde la distancia; no es necesario volver a caminar, lo que lo hace ideal para comprobaciones rápidas.
Perfecto para áreas embarradas, inseguras o de difícil acceso, como pendientes, bordes de agua o peligros de construcción.
2. Replanteo en lugares elevados o de difícil acceso
En proyectos como exteriores de edificios, estructuras de puentes o componentes de edificios prefabricados, el replanteo láser le permite proyectar el punto de diseño en superficies verticales o partes elevadas.
Útil para tareas en las que no es posible marcar físicamente de inmediato pero se requiere alineación visual.
3. Replanteo en entornos obstruidos
Cuando el acceso directo al punto está bloqueado (por ejemplo, materiales de construcción, tuberías densas o estructuras temporales), puede permanecer en una posición despejada y proyectar el láser hacia el punto objetivo.
Esto mantiene la eficiencia sin alterar la configuración del sitio.
4. Apoyar la colaboración en equipo
El replanteo láser también funciona bien en operaciones con varias personas. Un operador puede sostener Orion ONE y apuntar el láser, mientras otro miembro del equipo observa y marca el punto simultáneamente.
Este enfoque es especialmente eficaz para proyectos a gran escala o flujos de trabajo urgentes.
¿Cómo utilizar el replanteo láser con Orion ONE?
Aquí hay una guía paso a paso para usar esta función en el campo:

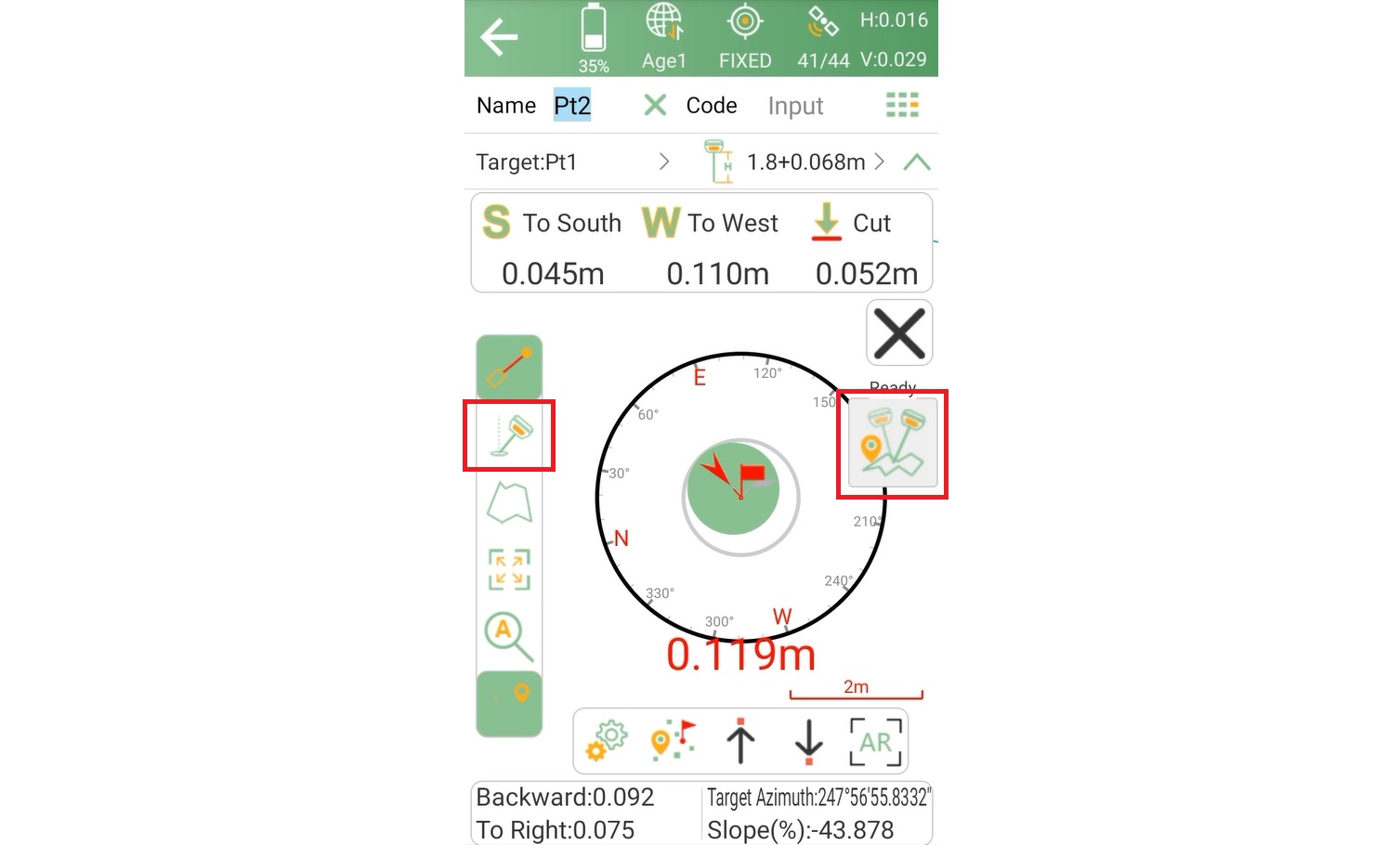

1. Comience conectando su dispositivo Orion One al software de topografía de campo SingularPad. Vaya a Levantamiento >> Replanteo de puntos, elija el punto objetivo de la lista de replanteos.

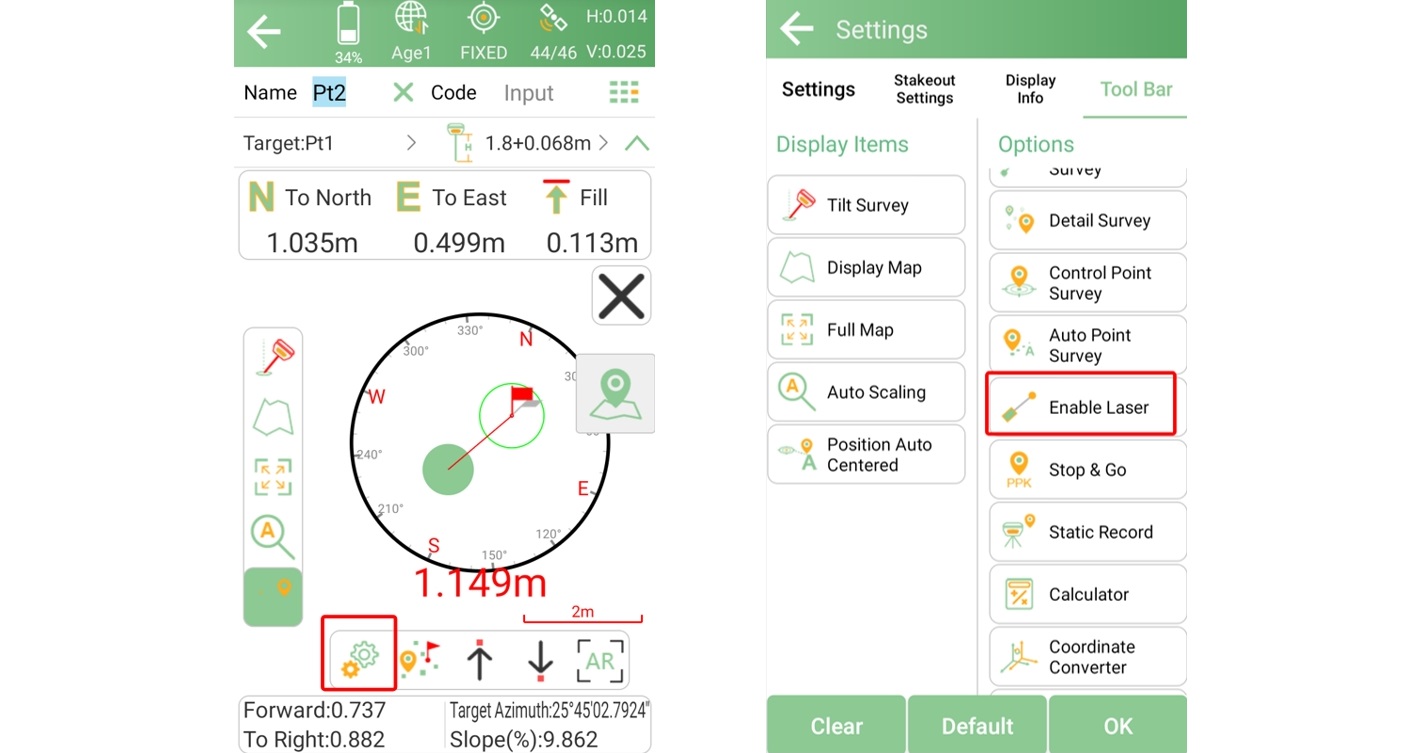

2. Toque el ícono Configuración en la interfaz de replanteo y vaya a la barra de herramientas. Agregue el botón "Habilitar láser" en la lista de elementos de visualización.
3. Haga clic en el botón de estudio de inclinación y siga las instrucciones del software para completar la inicialización de la IMU.

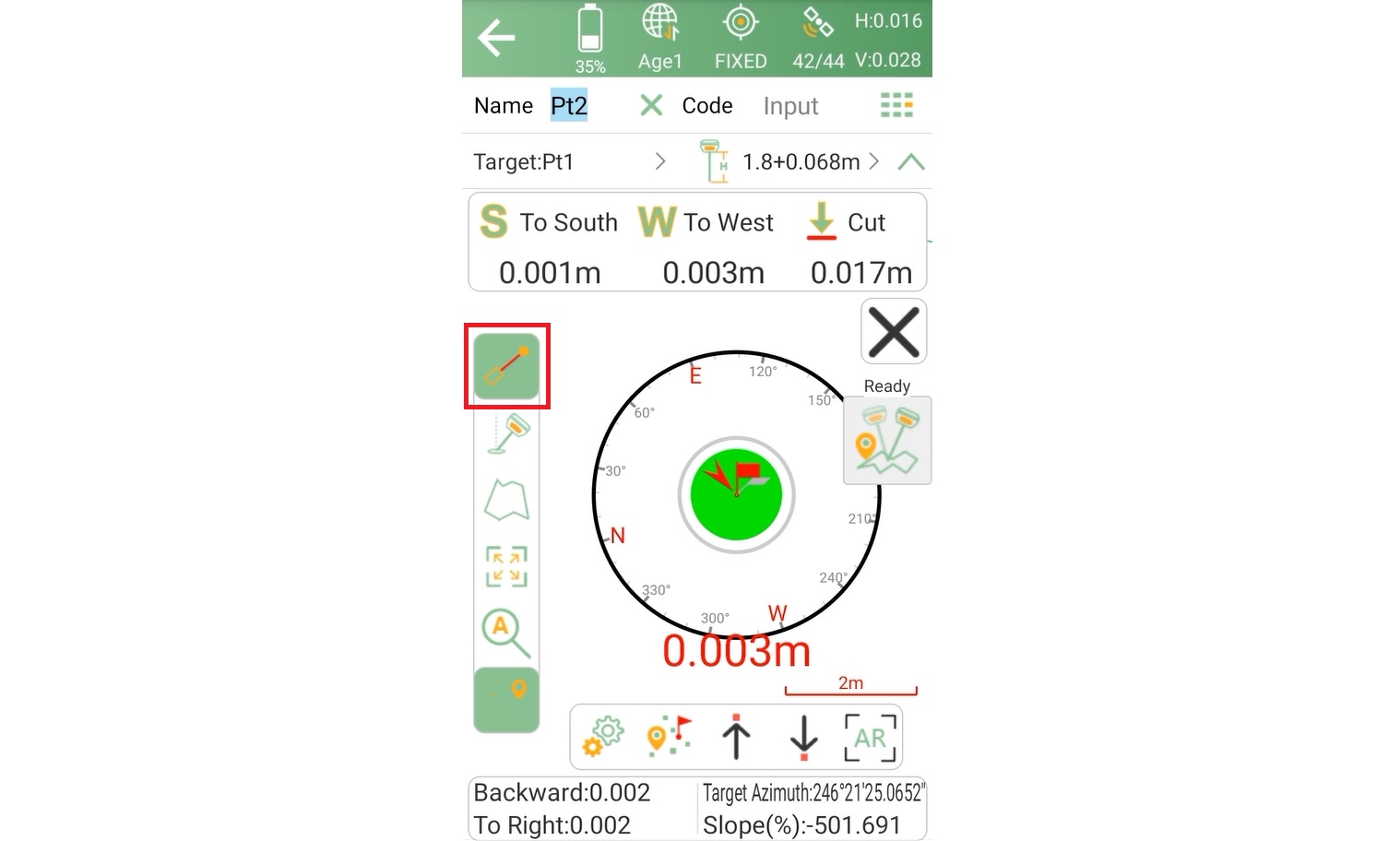

4. Haga clic en el botón para habilitar la función láser e iniciar el replanteo láser.
Con el replanteo láser de Orion ONE, obtiene una forma flexible y sin contacto de manejar condiciones complejas del sitio, verificar las posiciones de los puntos más rápidamente y colaborar de manera más eficiente, sin sacrificar la precisión.
Obtenga más información sobre el receptor GNSS visual y láser Orion ONE
