En los levantamientos GNSS, comprender la disponibilidad y distribución de los satélites es esencial para realizar mediciones precisas. Una de las herramientas más intuitivas para este propósito es Skyplot, una representación visual de los satélites sobre su punto de estudio.
Verificar un Skyplot antes o durante el trabajo de campo ayuda a los usuarios a identificar posibles problemas causados por el bloqueo de los satélites o la distribución desigual, lo que garantiza resultados de posicionamiento más confiables.
1. ¿Qué es un Skyplot?
Un Skyplot es un diagrama de coordenadas polares que muestra las posiciones de todos los satélites GNSS visibles sobre una ubicación específica. Proporciona una vista clara y de un vistazo de la geometría del satélite, lo que puede afectar significativamente la precisión del posicionamiento.
Los componentes clave de un Skyplot incluyen:
Azimut: la dirección horizontal de cada satélite en relación con el norte verdadero.
Elevación: El ángulo vertical del satélite sobre el horizonte.
Al visualizar tanto el azimut como la elevación, los usuarios pueden evaluar rápidamente qué satélites están disponibles y cómo están distribuidos en el cielo, lo que ayuda a anticipar posibles errores de medición.
2. Cómo leer un diagrama del cielo
El Skyplot normalmente se representa como un diagrama circular:
Centro = Cenit (elevación de 90°)
Borde exterior = Horizonte (0° de elevación)
Cada punto corresponde a un satélite, indicando su posición azimut y elevación.
Máscara de elevación (ángulo de corte de altura):
Definición: Umbral de elevación mínimo; los satélites por debajo de este ángulo se excluyen de los cálculos.
Propósito: Reduce los efectos de trayectorias múltiples y la degradación de la señal de los satélites de baja elevación.
Ejemplo: configurar una máscara de elevación de 15° filtra todos los satélites entre 0° y 15° de elevación en el Skyplot, lo que garantiza que solo los satélites de mayor elevación contribuyan al posicionamiento.
3. Comprobación de Skyplots con productos SingularXYZ
Usando SingularPad:
Después de conectar el receptor RTK con SingularPad vía Bluetooh, haga clic en elicono de satéliteen la barra de estado superior e ingrese elMapa SATinterfaz paraver la distribución satelital en tiempo real.
Usando la interfaz web del receptor:

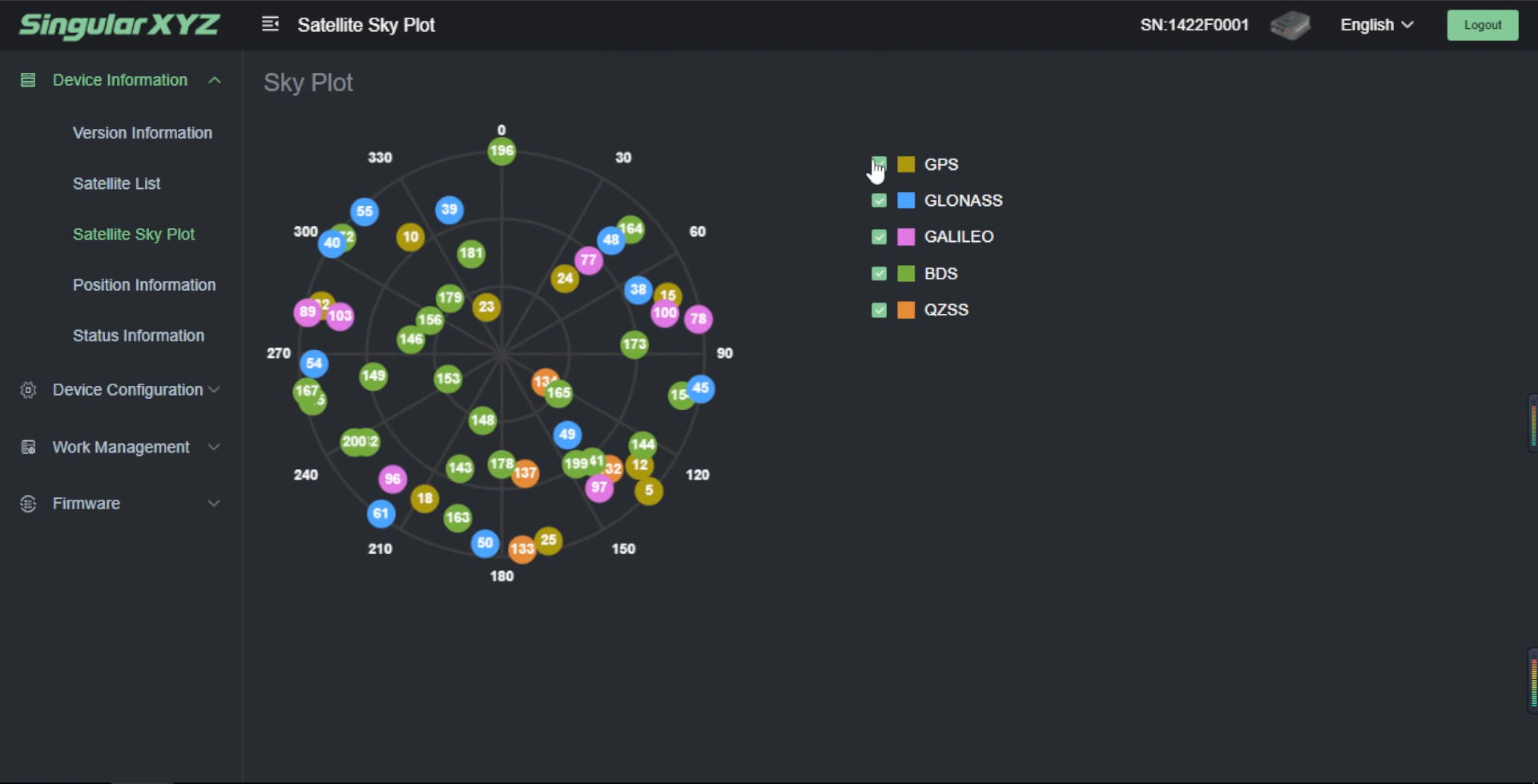

Acceda a la página web del receptor GNSS a través de WiFi y navegue hastaInformación del dispositivo>>Trazado del cielo satelitalsección para ver un Skyplot en vivo.
Beneficios:
Ya sea en el campo o monitoreando de forma remota, los productos SingularXYZ facilitan la visualización de la geometría satelital, ayudando a los usuarios a tomar decisiones informadas sobre la calidad de las mediciones y la configuración del levantamiento.
4. Aplicaciones prácticas de Skyplot
Selección de puntos de estudio: identifique ubicaciones abiertas y libres de obstrucciones.
Planificación de la encuesta: evite operar durante períodos con una geometría satelital deficiente.
Análisis posprocesamiento: determine si la disminución de la precisión del posicionamiento está relacionada con la distribución del satélite.
Los Skyplots son una herramienta fundamental tanto para los ingenieros GNSS como para los topógrafos de campo. Al proporcionar una descripción visual de la geometría del satélite, ayudan a mejorar la confiabilidad de las mediciones y la toma de decisiones. Con los productos SingularXYZ, los usuarios pueden acceder y monitorear fácilmente Skyplots en tiempo real, mejorando la precisión de las encuestas y la confianza operativa.
