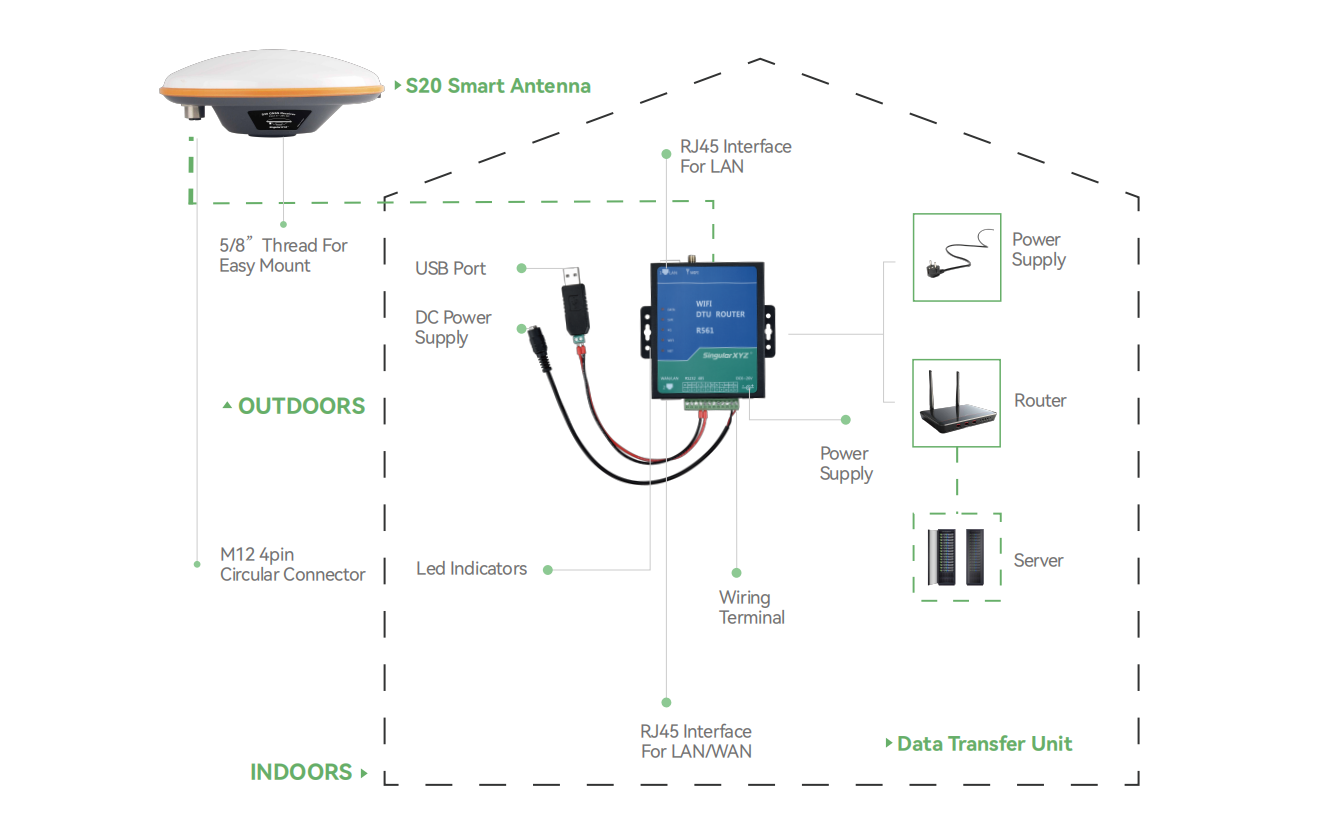

El S20 cuenta con un motor GNSS de alta precisión con seguimiento completo de constelaciones y múltiples modos de funcionamiento. Si bien el S20 no incluye un módulo de red incorporado y no puede conectarse a una red por sí solo, la solución S20 CORS viene con una Unidad de Transferencia de Datos (DTU) que permite la conectividad de red. Esto permite que el S20 transmita datos de corrección GNSS a una red, funcionando efectivamente como una estación de referencia de la red CORS.
En esta guía, lo guiaremos a través de los pasos para configurar el S20 como una estación base de red/estación CORS.
Antes de cargar la estación base
Prepare lo siguiente:
Dispositivo S20 y DTU
Cables de configuración relevantes
Dos cables Ethernet
1. Configuración de la conexión

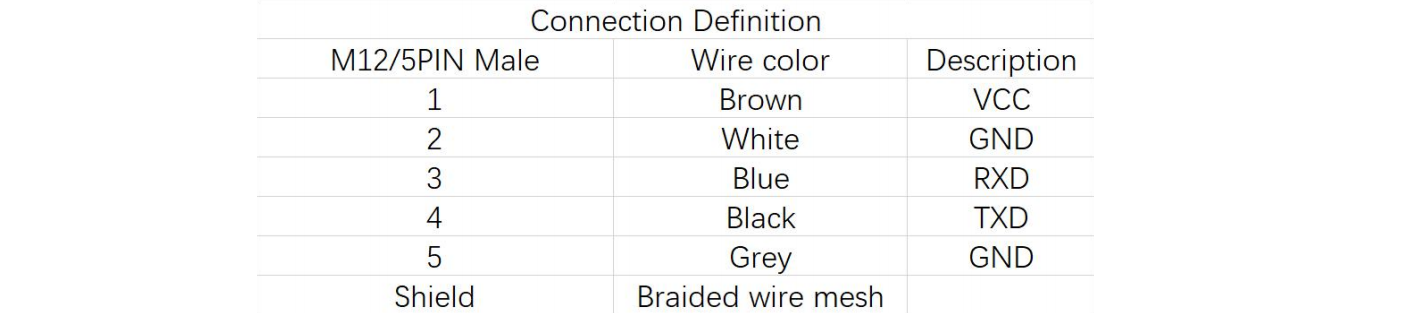

El cable S20 tiene un conector de 5 pines en un extremo para conectarse al receptor GNSS S20, mientras que el otro extremo tiene cinco cables de colores. Cada cable de color debe conectarse a la DTU según el esquema de cableado definido.
Nota: Se requiere un puerto serie USB independiente para la configuración, ya que no está incluido en el paquete estándar.
Una vez que se completa el cableado, puede proceder a configurar el enrutador DTU utilizando la herramienta SingularConfig DTU.
2. Conexión a DTUconfigTool
El software DTU Tool admite conexiones a través de:
Puerto serie USB (requerido por separado)
Puerto de red/Ethernet
Conexión serie: conecte la DTU a su computadora mediante USB y seleccione "Puerto serie" en la herramienta.

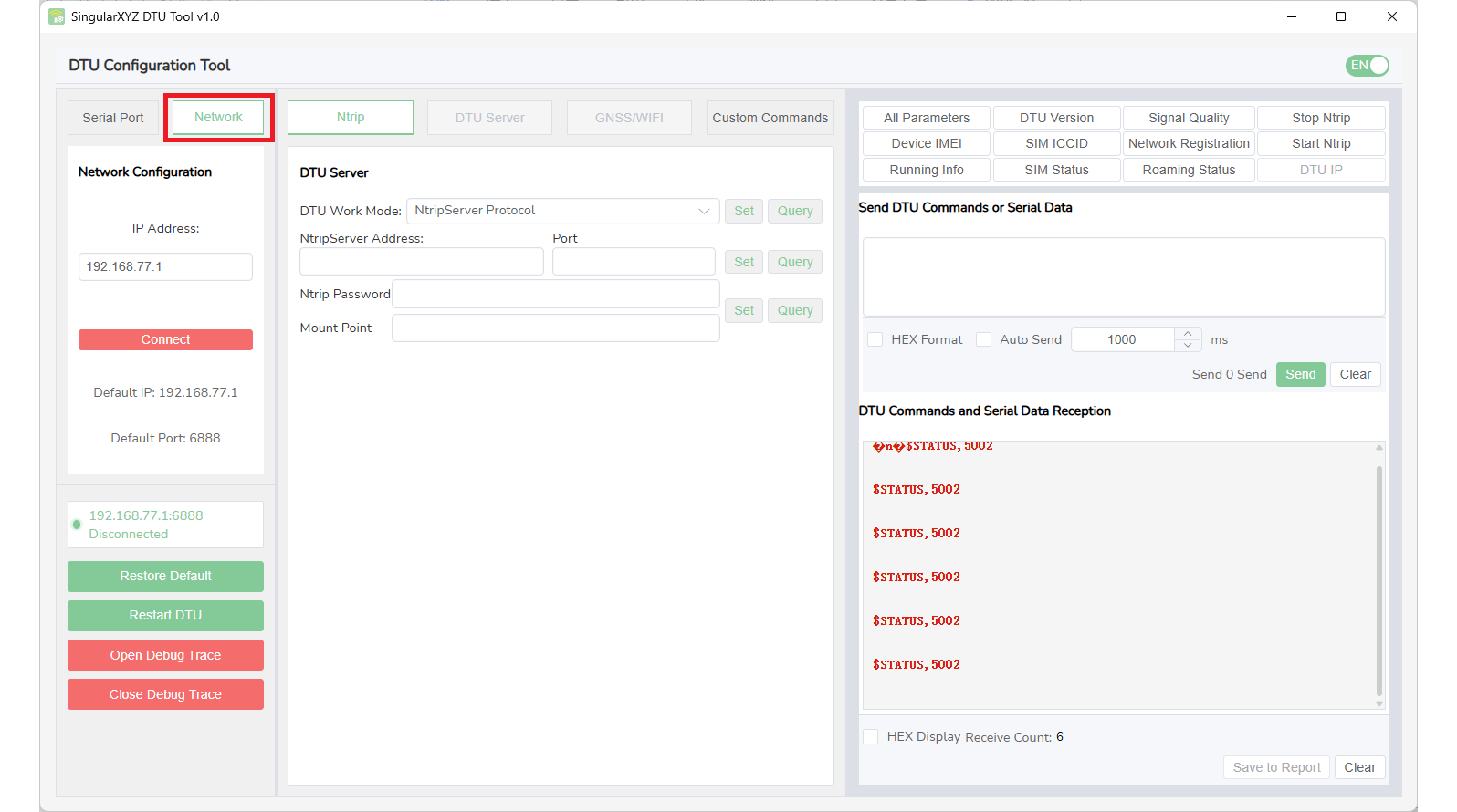

Conexión de red:Conecte la DTU a su computadora a través del puerto Ethernet y seleccione "Red" en la herramienta.Ingrese la puerta de enlace predeterminada de la DTU para conectarse. La puerta de enlace predeterminada suele ser 192.168.77.1 y normalmente no requiere cambios.
Consejo: Generalmente se recomienda utilizar una conexión de red, ya que elimina la necesidad de un puerto serie USB adicional.
Una vez conectado, estará listo para iniciar el proceso de configuración.
3. Configuración mediante DTUconfigTool
Para su propio servidor/Ntrip Caster: Ingrese la dirección IP y el puerto de su servidor en los campos designados. Luego ingrese la contraseña correcta y el punto de montaje.

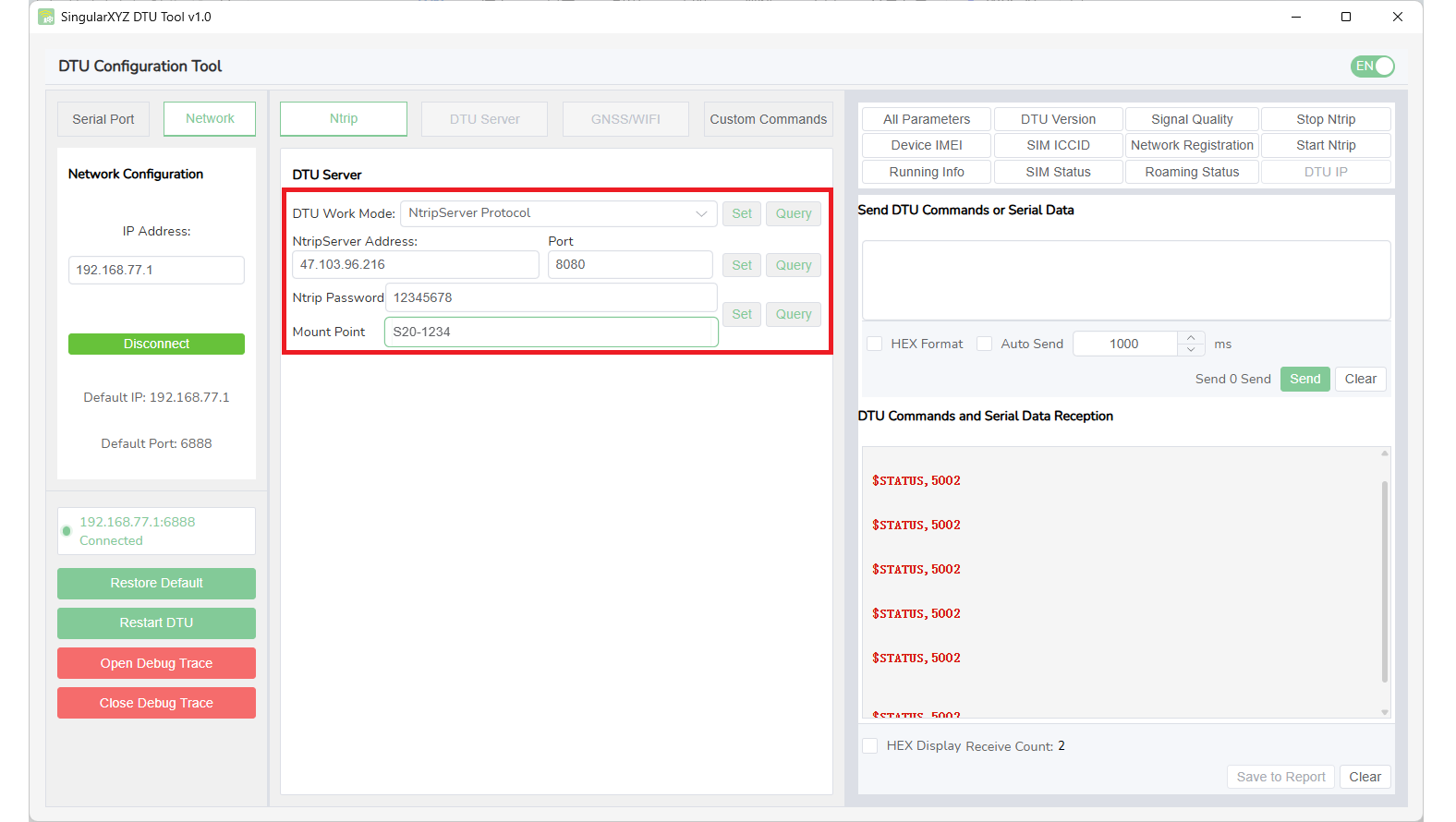

Para fines de prueba: puede utilizar el servidor público SingularXYZ. La IP y el puerto del servidor se pueden configurar de acuerdo con las instrucciones de la imagen a continuación. La contraseña y el punto de montaje se pueden configurar según sus preferencias.
4. Configuración mediante el software SingularPad

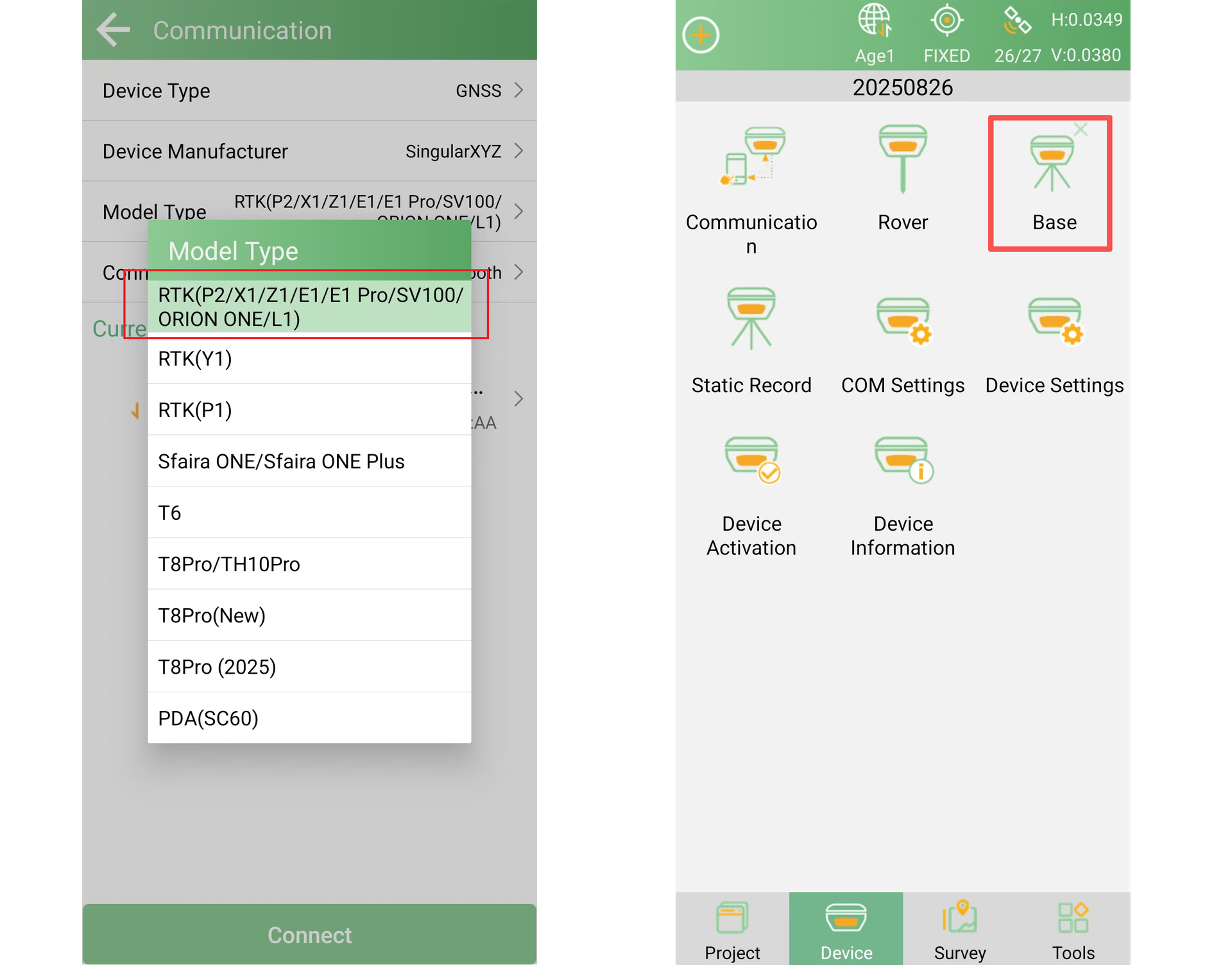

Conecte el S20 al software SingularPad a través de Bluetooth. Seleccione elTipo de modelocomo se muestra a continuación.Una vez conectado, vaya aDispositivo>>Basepara configurarlo.
SeleccionarModo de inicio básicocomoBase C asignadacoordenadase ingrese las coordenadas conocidas de donde configuró la estación base S20.
Luego haga clicBase de iniciopara aplicar la configuración.Después de un inicio exitoso, el estado base aparecerá en la barra de estado superior de la interfaz del software.
Nota: El paso es establecer las coordenadas base y aplicar el modo base; las configuraciones de enlace de datos configuradas aquí no son válidas.
Terminación
Una vez que la estación base se inicia exitosamente y se completa la carga, se establece la estación base de la red S20.
Consejo: Una vez completada la carga básica, puede desconectar de forma segura la conexión de la DTU a su computadora.
