Cuando se trabaja con receptores GNSS en levantamientos topográficos del mundo real, los sistemas de coordenadas suelen ser la primera fuente de confusión, especialmente al cambiar entre sistemas de latitud/longitud y proyectados. Para que las coordenadas GNSS sean prácticas para los cálculos de ingeniería, a menudo utilizamos una proyección cartográfica para convertir la superficie curva de la Tierra en un sistema plano basado en una cuadrícula.
Una de las proyecciones más utilizadas es el sistema de coordenadas Universal Transverse Mercator (UTM), que divide el mundo en 60 zonas estrechas para reducir la distorsión. Comprender a qué zona UTM pertenece su sitio (y por qué es importante) es esencial para lograr un posicionamiento preciso, una alineación correcta del mapa y resultados de coordenadas consistentes en todo su flujo de trabajo topográfico.
En esta guía, presentaremos el concepto de proyecciones, cómo funcionan las zonas UTM y cómo configurar UTM en SingularPad.
1. ¿Qué es una proyección cartográfica y por qué utilizarla?
Una proyección es un método para representar la superficie curva 3D de la Tierra en un plano 2D. Debido a que la Tierra no es plana, es inevitable cierta distorsión de la distancia, el área o la forma al proyectar coordenadas. Se han diseñado diferentes proyecciones para minimizar la distorsión para usos específicos.
Latitud/Longitud son coordenadas angulares que describen posiciones en el globo pero no son convenientes para medir distancias o áreas en metros.
Un sistema de coordenadas proyectadas como UTM convierte las coordenadas geográficas en una cuadrícula plana basada en metros que es práctica para aplicaciones de topografía, cartografía e ingeniería.
2. ¿Qué es el sistema de coordenadas UTM?
El sistema UTM es una proyección de cuadrícula global basada en la proyección Transversa de Mercator, que alinea una proyección cilíndrica a lo largo de un meridiano central. Cada zona es estrecha (6° de longitud) para mantener baja la distorsión.
2.1 División en Zonas

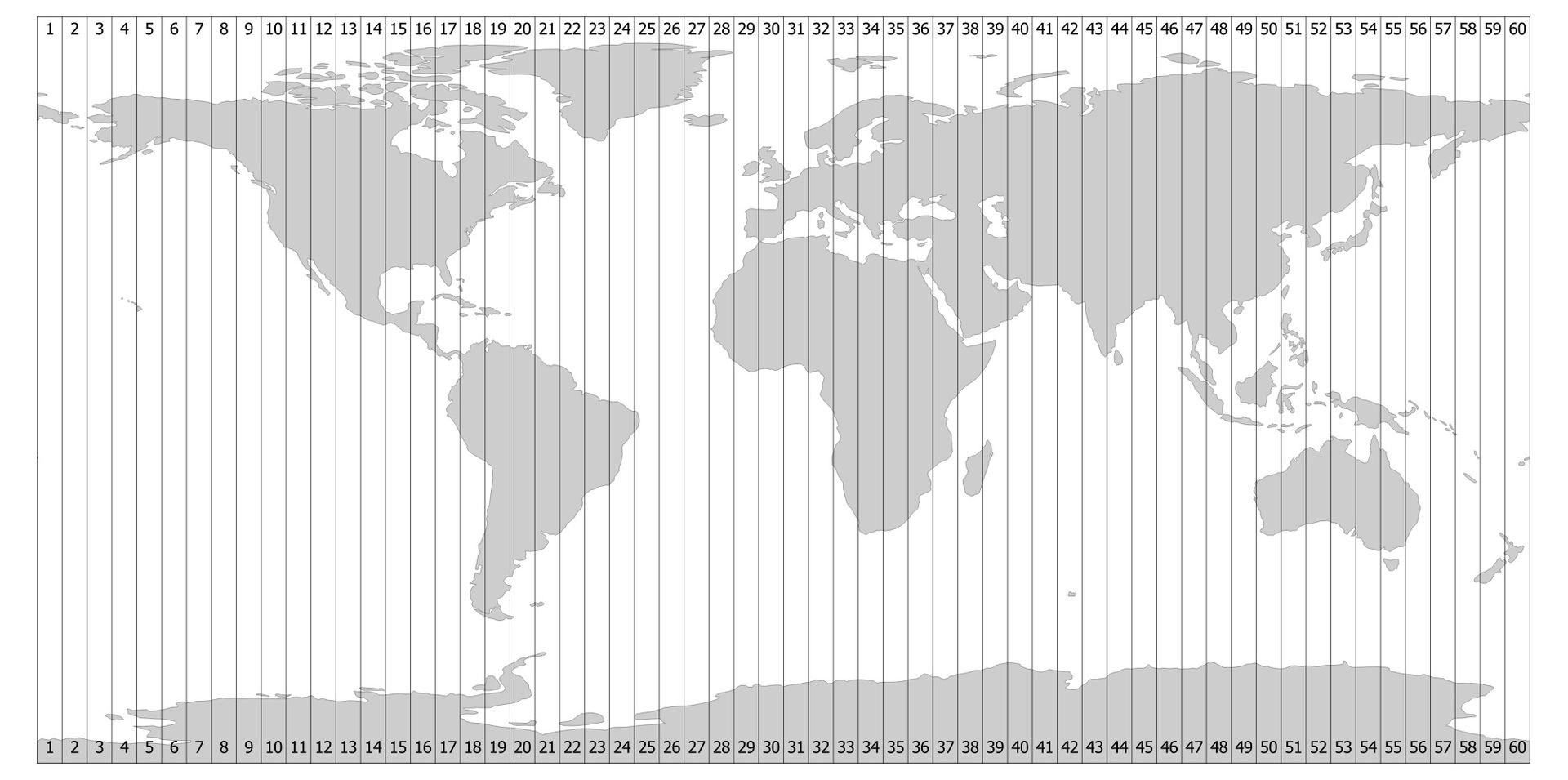

La Tierra está dividida en 60 zonas, numeradas del 1 al 60 de oeste a este.
Cada zona está dividida en hemisferios norte y sur.
Las posiciones se expresan en metros Este (x) y Norte (y), junto con el número de zona y el hemisferio.
Ejemplo:
UTM 32N 432100 5758200
2.2 Por qué es importante la UTM
Las coordenadas basadas en metros permiten cálculos precisos de distancia, área y desplazamiento.
Cada zona tiene una distorsión mínima en su ancho de 6°, adecuada para ingeniería y precisión de nivel topográfico.
3. Cómo identificar su zona UTM
3.1 Determinación Rápida
Fórmula: Zona UTM = piso((Longitud + 180) / 6) + 1
Longitud 10,5°E → Zona 32
Longitud –74° → Zona 18
3.2 Métodos de campo y de software
Pantalla del receptor GNSS o interfaz de mapas
Configuración del sistema de coordenadas del proyecto
Estándares de encuestas de países
Archivos de proyecto anteriores o archivos de forma
Consejo: siempre verifique dos veces el hemisferio y la zona, especialmente cerca de límites o en proyectos multizona.
4. Configuración de UTM en SingularPad
SingularPad facilita el trabajo con UTM:

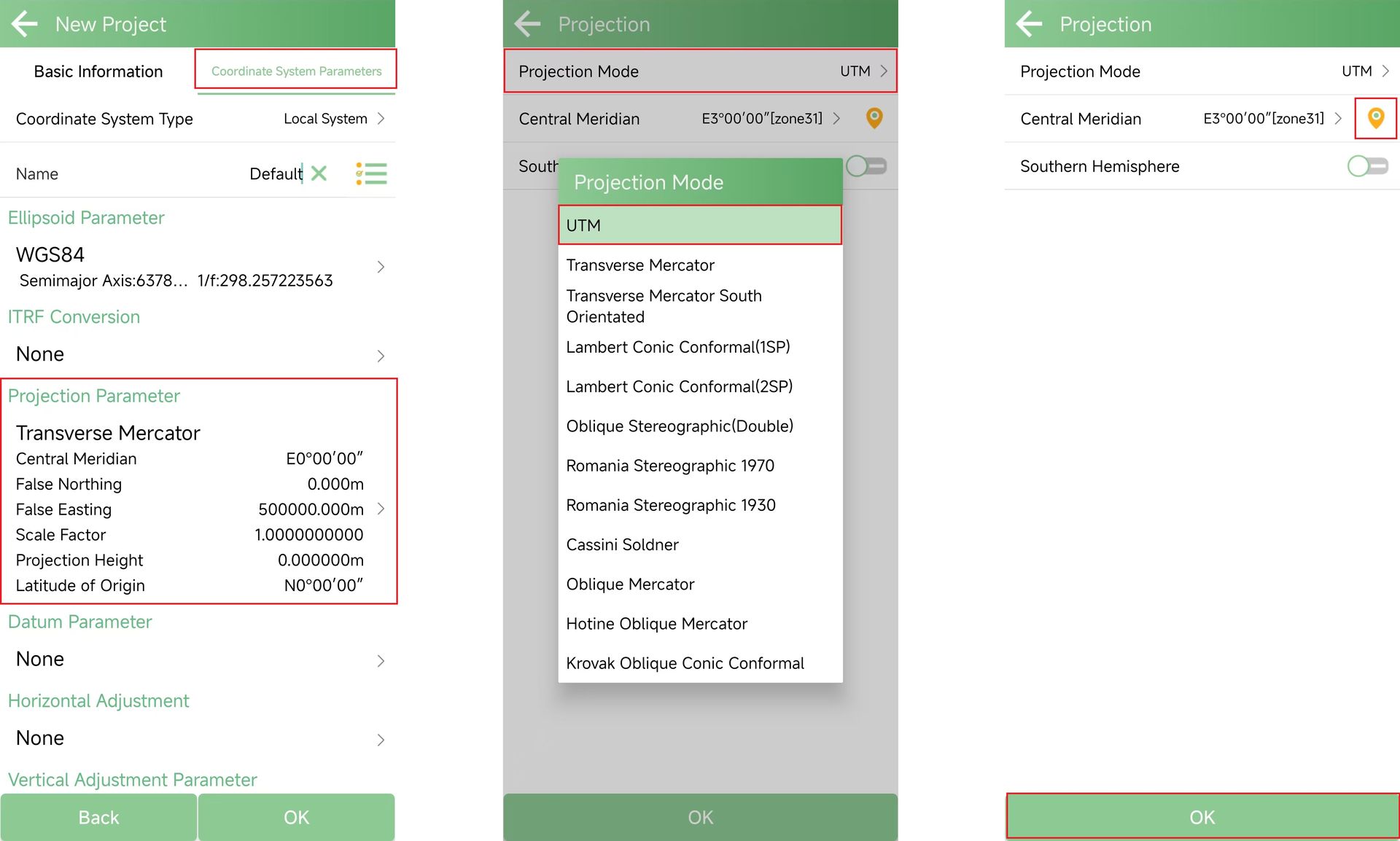

Al crear un nuevo proyecto, vaya a Parámetros del sistema de coordenadas → Parámetro de proyección.
Elija el modo de proyección como UTM.
Puede ingresar el meridiano central del área de su proyecto o hacer clic directamente en el botón Encuesta para determinar automáticamente el meridiano central en función de la longitud actual del receptor GPS.
El sistema utiliza por defecto el hemisferio norte; Si su sitio está en el hemisferio sur, marque la opción Hemisferio sur.
Una vez configuradas, todas las mediciones y replanteos GNSS generarán coordenadas en metros, consistentes con la zona UTM elegida.
5. Errores comunes y mejores prácticas
Selección de zona incorrecta → cambios posicionales de cientos de metros.
Áreas límite → conjuntos de datos en conflicto, capas SIG que no coinciden.
Errores del hemisferio → grandes diferencias de norte en el hemisferio sur.
Proyectos multizona → considere usar una cuadrícula de proyecto local o convertir todos los datos a una zona unificada.
Mejores prácticas:
Comprender el concepto de proyecciones antes de elegir un sistema.
Verifica tu zona UTM y hemisferio para cada proyecto.
Utilice funciones de software como SingularPad para determinar automáticamente el meridiano central y el hemisferio.
Coordine con su equipo para evitar discrepancias en los datos.
UTM es un sistema de cuadrícula práctico para levantamientos GNSS debido a sus coordenadas basadas en metros, baja distorsión dentro de las zonas y un estándar global claro.
Dominar las zonas UTM garantiza que su receptor GNSS, su controlador, su software GIS y sus dibujos topográficos permanezcan consistentes y confiables durante todo el flujo de trabajo de su proyecto.
