En una publicación anterior, "Charla técnica | Dominar la topografía láser con Orion ONE", presentamos cómo Orion ONE realiza levantamientos láser utilizando la puntería directa basada en el ojo.
Ahora, Horus lleva esta capacidad un paso más allá con su apuntamiento láser asistido por cámara, diseñado para superar las limitaciones de apuntar a simple vista y mejorar la precisión de largo alcance. En esta guía, presentaremos cómo funciona esta función y cómo utilizarla de forma eficaz en el campo.
1. Requisitos previos a la encuesta
Para garantizar una medición láser precisa, confirme lo siguiente antes de comenzar:
✔ Solución RTK fija
El Horus debe lograr una solución fija para garantizar una precisión absoluta.
✔ Inicialización de IMU completada
La IMU calcula la orientación del dispositivo, lo cual es crucial para calcular la compensación del láser.
✔ Wi-Fi habilitado en el recopilador de datos
Si desea utilizar la puntería asistida por cámara, el Wi-Fi de su controlador debe estar encendido para recibir video en vivo desde el Horus.
Una vez que se cumplan estas condiciones, estará listo para comenzar el levantamiento láser.
2. Cómo realizar levantamientos láser con ayuda de una cámara
El levantamiento láser está integrado en el flujo de trabajo estándar. Aquí está el proceso completo:
Paso 1: abra la interfaz de la encuesta

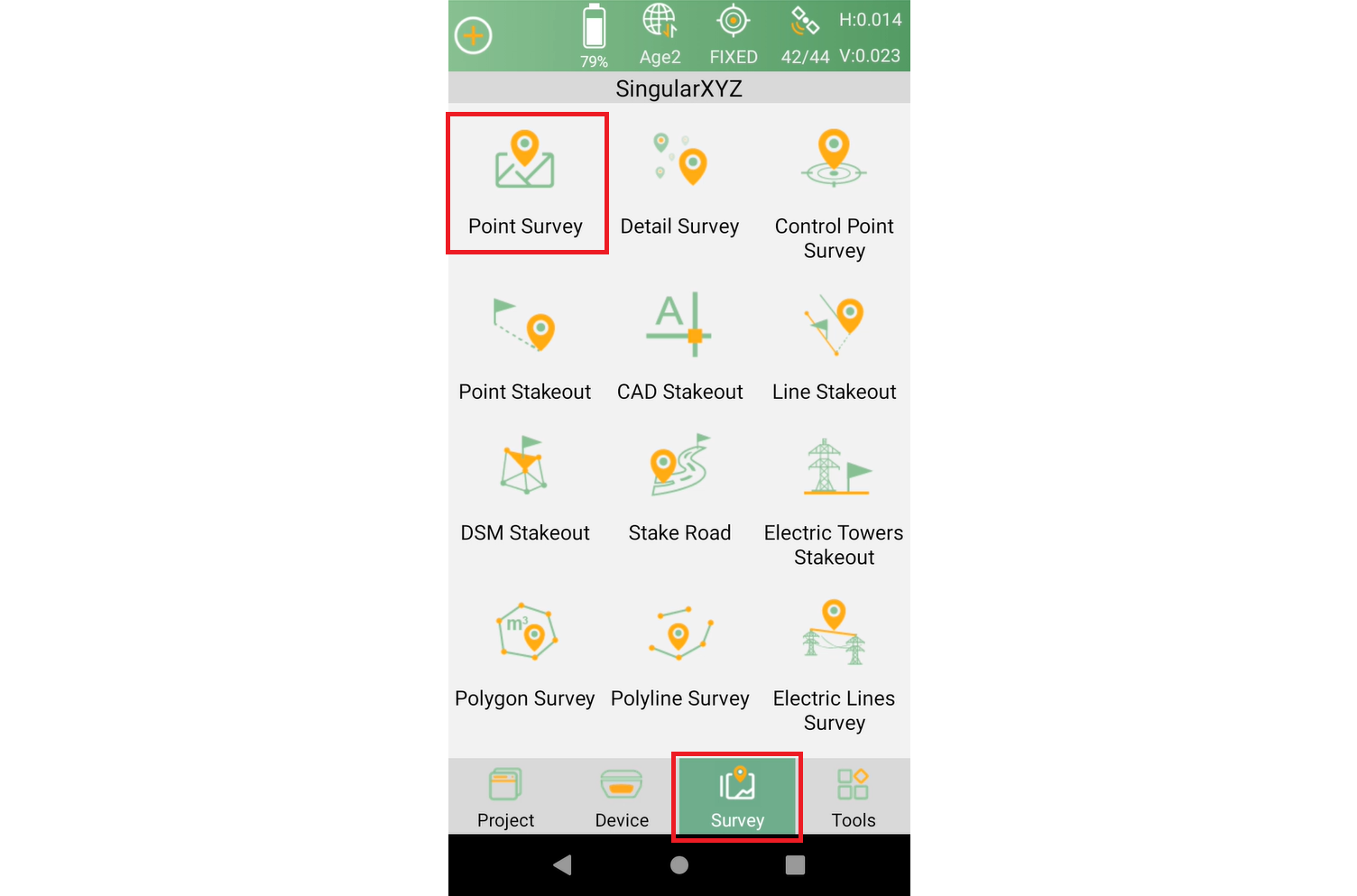

Vaya a Levantamiento → Levantamiento de puntos en SingularPad.
Paso 2: habilite la asistencia de puntería visual

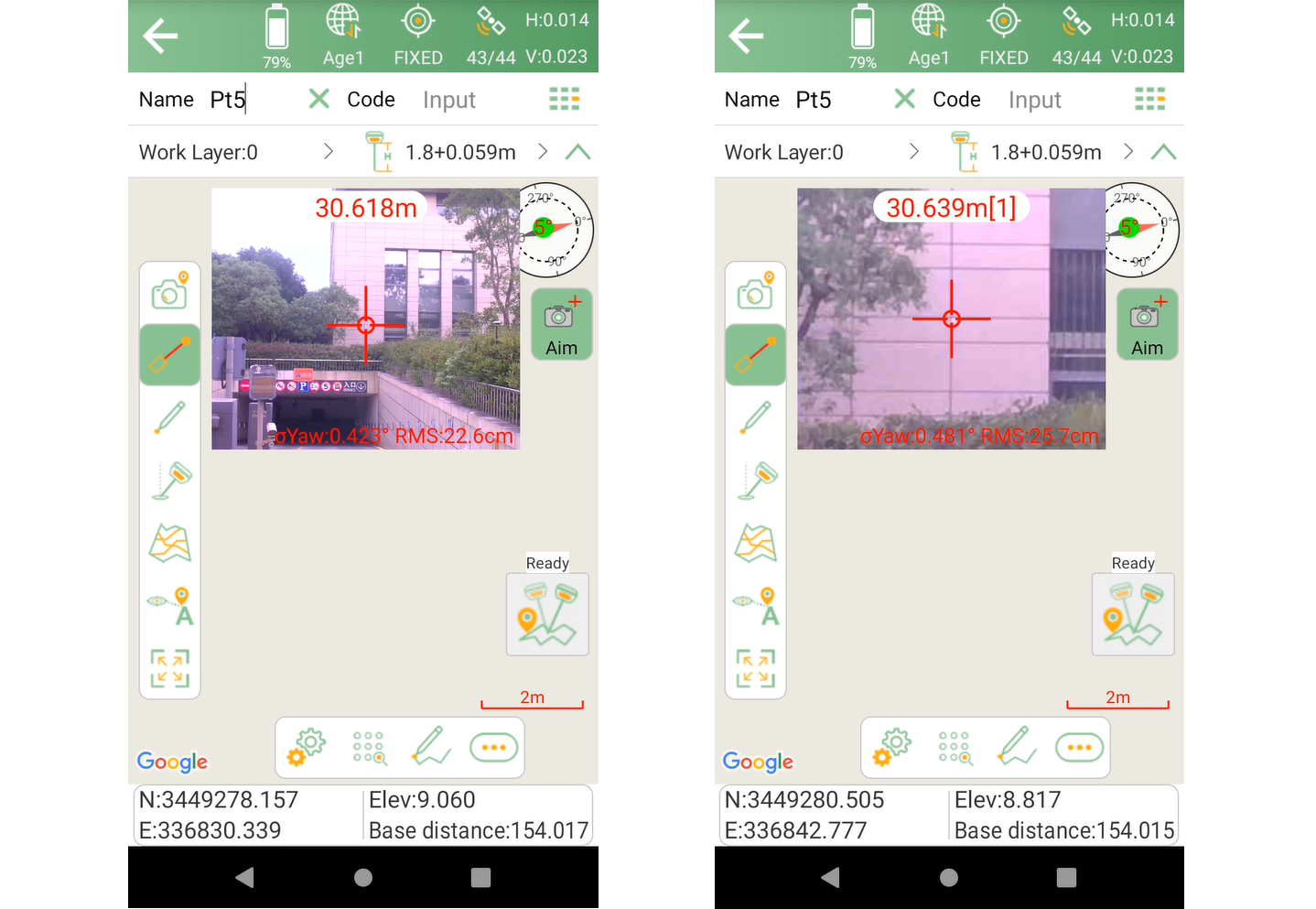

Toque Apuntar en el lado derecho de la interfaz; la función de reconocimiento láser y la vista en vivo de la cámara se activarán simultáneamente.
Paso 3: apunte al objetivo usando la vista de cámara
El vídeo en directo le permite ver claramente el objetivo; puede acercar e inclinar el Horus para alinear con precisión el láser en el punto objetivo.
Paso 4: medir el punto

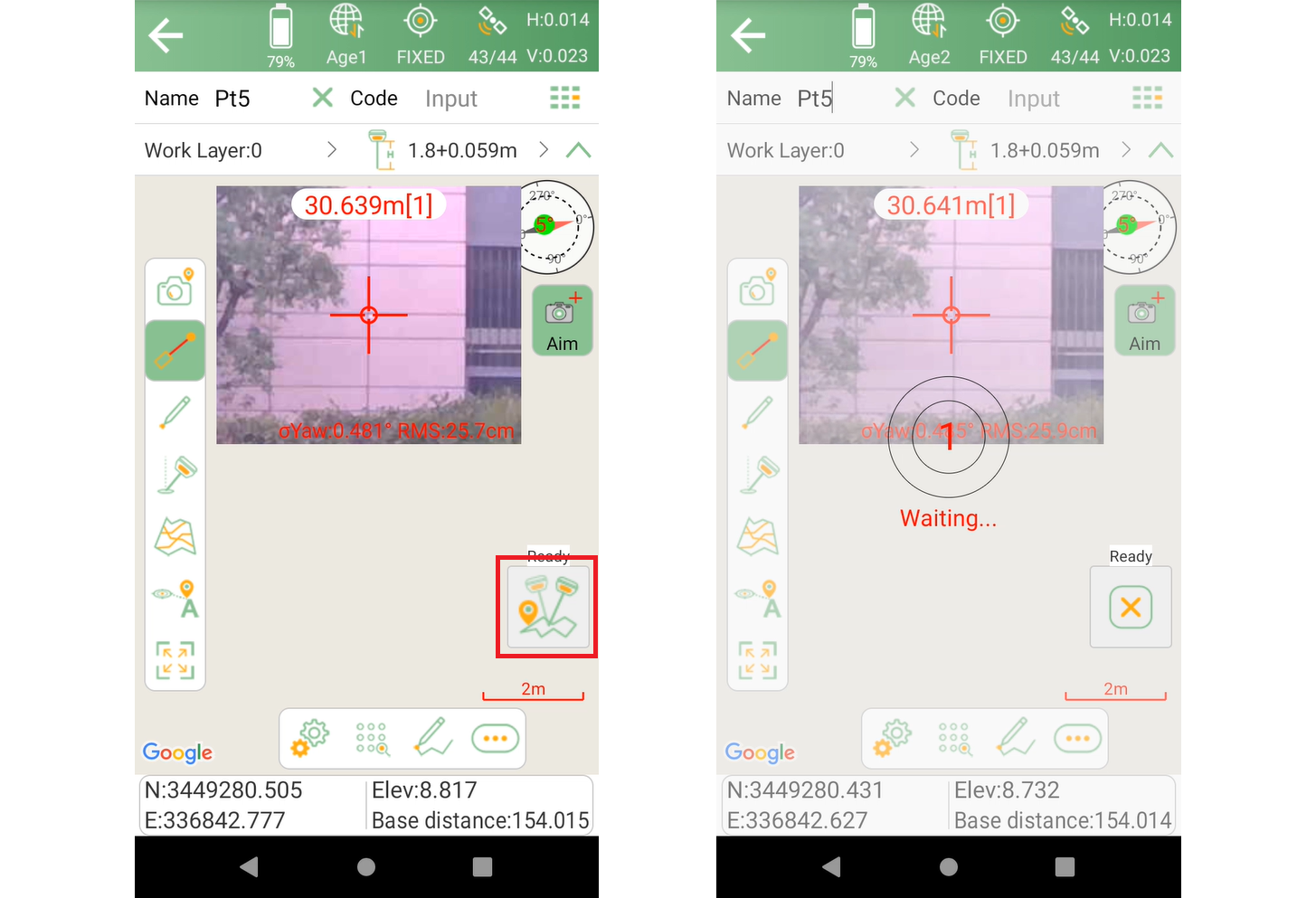

Una vez que el láser esté colocado en el objetivo deseado, toque el botón Encuesta para medir y almacenar el punto.
3. Revisión y gestión de puntos medidos con láser

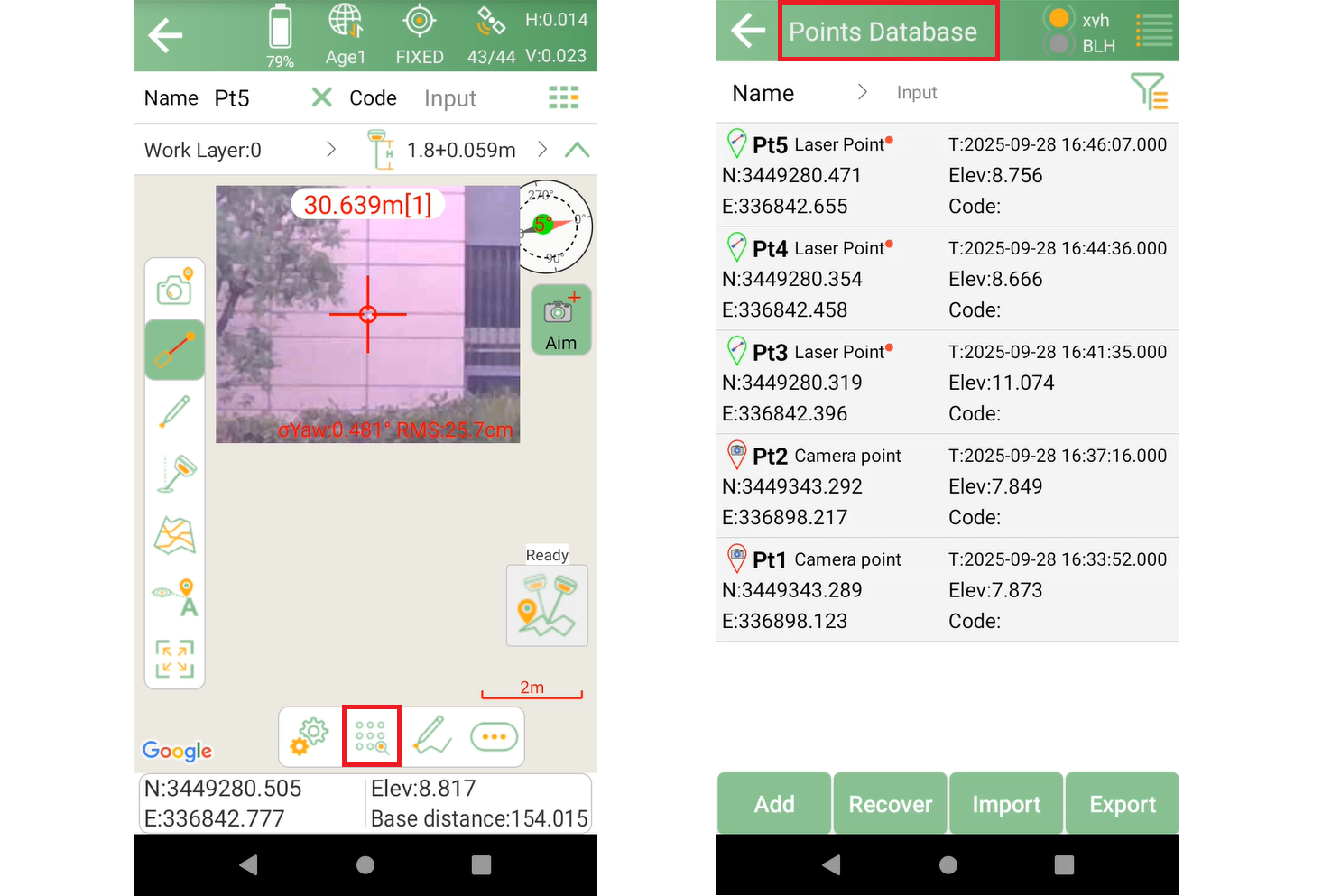

Todos los puntos de medición láser se almacenan en el proyecto y se pueden revisar visualmente. Vaya a la Biblioteca de puntos y encontrará todos los datos de los puntos, haga clic para consultar la información detallada.

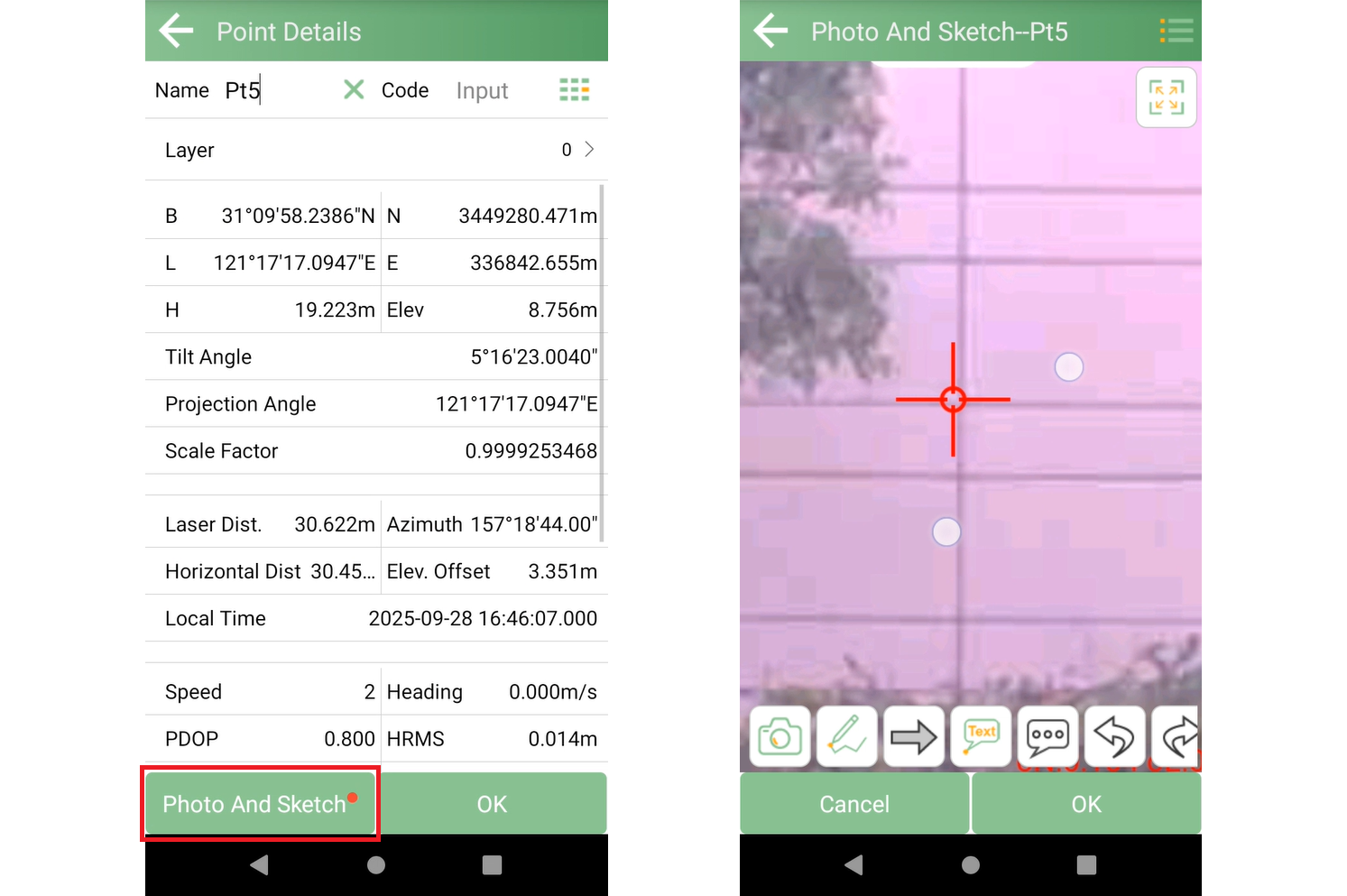

Foto y boceto
Cada medición láser incluye una imagen asociada.
Puede:
Vea la foto capturada que muestra la posición del láser en el momento de la medición.
Confirme el objetivo visualmente
Úselo para documentación o fines de control de calidad.
Esto hace que la verificación sea simple y rastreable para los equipos de campo y los clientes.
