En los estudios prácticos de ingeniería, los puntos de medición a menudo están limitados por las condiciones del sitio. En muchos casos, no es posible colocar el prisma directamente en el punto central diseñado de una columna o estructura.
Si no se aplica la corrección de excentricidad, estas compensaciones introducirán errores sistemáticos en los resultados de la medición, lo que puede afectar el diseño de la construcción posterior, los estudios conforme a obra y la aceptación final del proyecto.
ColumnOffs (compensación de columna) es una función de estación total dedicada diseñada para abordar este desafío calculando el punto central real basándose en mediciones tomadas desde ubicaciones accesibles alrededor de la columna.
1. ¿Cuándo se deben utilizar ColumnOffs?

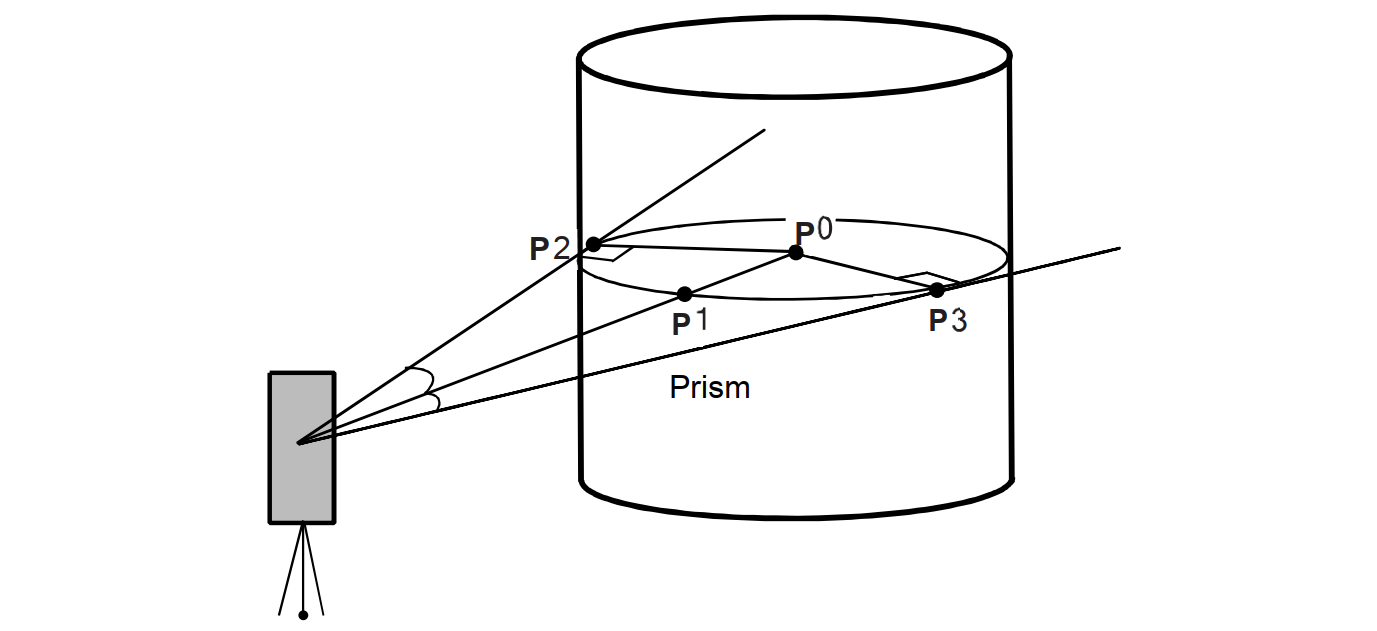

ColumnOffs se utiliza normalmente cuando el punto central de una columna (P0) no se puede medir directamente, pero se pueden observar puntos circunferenciales en la superficie de la columna.
Si el prisma se puede colocar en puntos de circunscripción accesibles (como P2 y P3) alrededor de la columna, la estación total puede calcular el punto central basándose en estas mediciones.
Midiendo dos puntos en lados opuestos de la columna:
Las coordenadas del centro de la columna (P0) se pueden calcular.
El ángulo de dirección del punto central se obtiene como la mitad del ángulo de dirección total entre los dos puntos de circunscripción.
Este método permite una determinación precisa del centro sin la colocación directa del prisma en el punto de diseño.
2. Cómo utilizar ColumnOffs en el STSA9
Siga los pasos a continuación para realizar una medición de ColumnOffs utilizando la estación total STSA9:

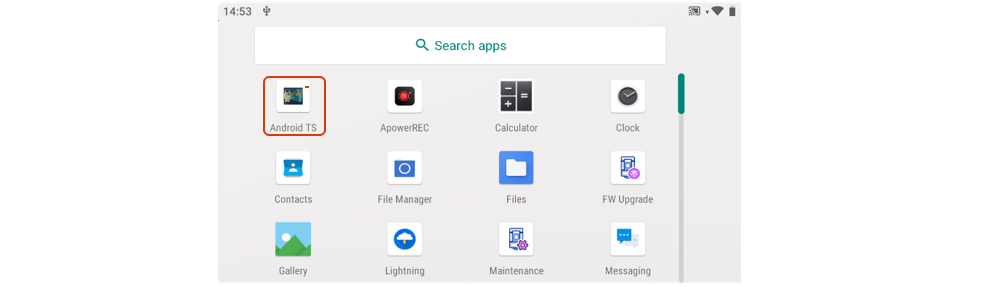

a. Centre y nivele la estación total, inicie el software Android TS y complete la configuración de la estación.

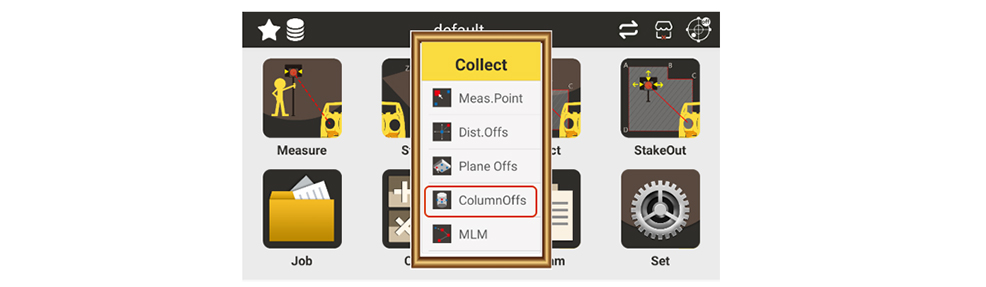

b. Abra el menú Recopilar y seleccione la función ColumnOffs.

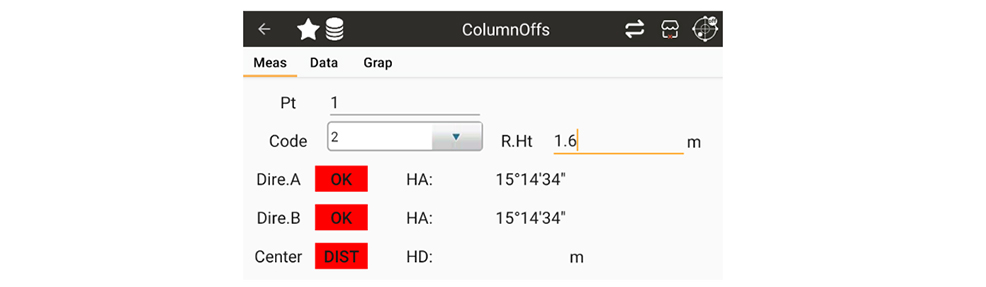

do. En la interfaz ColumnOffs, ingrese el nombre del punto, el código del punto y la altura del prisma utilizado para la medición.

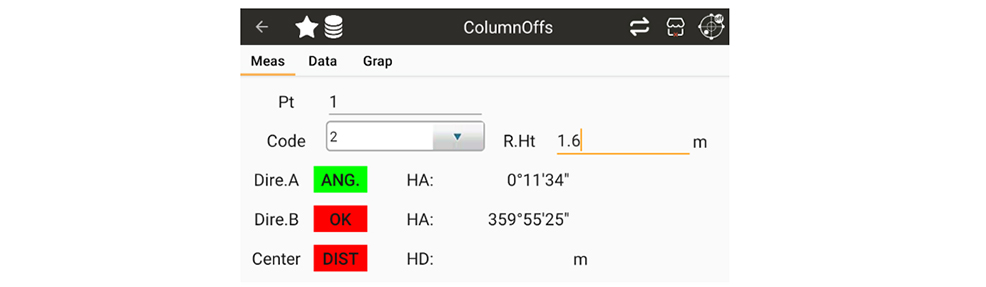

d. Apunte la estación total al prisma ubicado en P2, luego toque Aceptar. El instrumento registra las coordenadas de P2.

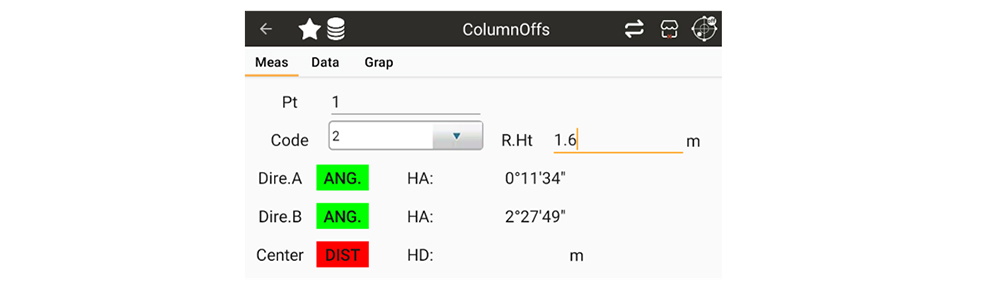

mi. Mueva el prisma a P3, apunte nuevamente y toque Aceptar. El instrumento registra las coordenadas de P3.

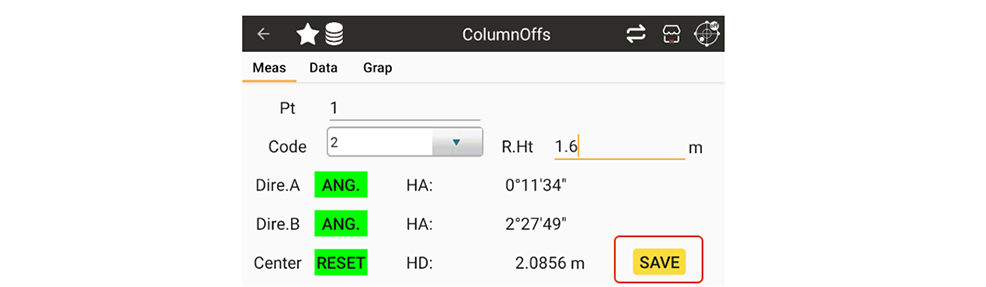

F. El sistema calcula el centro de la columna basándose en los dos puntos medidos. Alinee el instrumento según sea necesario para completar la operación.
La función ColumnOffs proporciona una solución eficaz para la medición del centro de la columna cuando no es posible el acceso directo al punto de diseño. Al utilizar puntos de circunscripción, los topógrafos pueden reducir los errores relacionados con la excentricidad y mejorar la confiabilidad del diseño de la construcción y las mediciones conforme a obra.
Esperamos que esta introducción le ayude a hacer un mejor uso de la estación total STSA9 en escenarios topográficos del mundo real.
