Al recopilar datos de nubes de puntos, muchos flujos de trabajo comienzan con la reconstrucción geométrica. En la práctica, las coordenadas absolutas se pueden introducir de diferentes maneras: por ejemplo, a través de puntos de control terrestre durante el posprocesamiento o directamente durante la adquisición de datos utilizando RTK.
En este Tech Chat, presentamos cómo utilizar la función NTRIP del H1 para habilitar el posicionamiento RTK durante el escaneo, lo que permite generar datos de nubes de puntos con coordenadas absolutas desde el principio.
Paso 1: acceda a la configuración del sistema

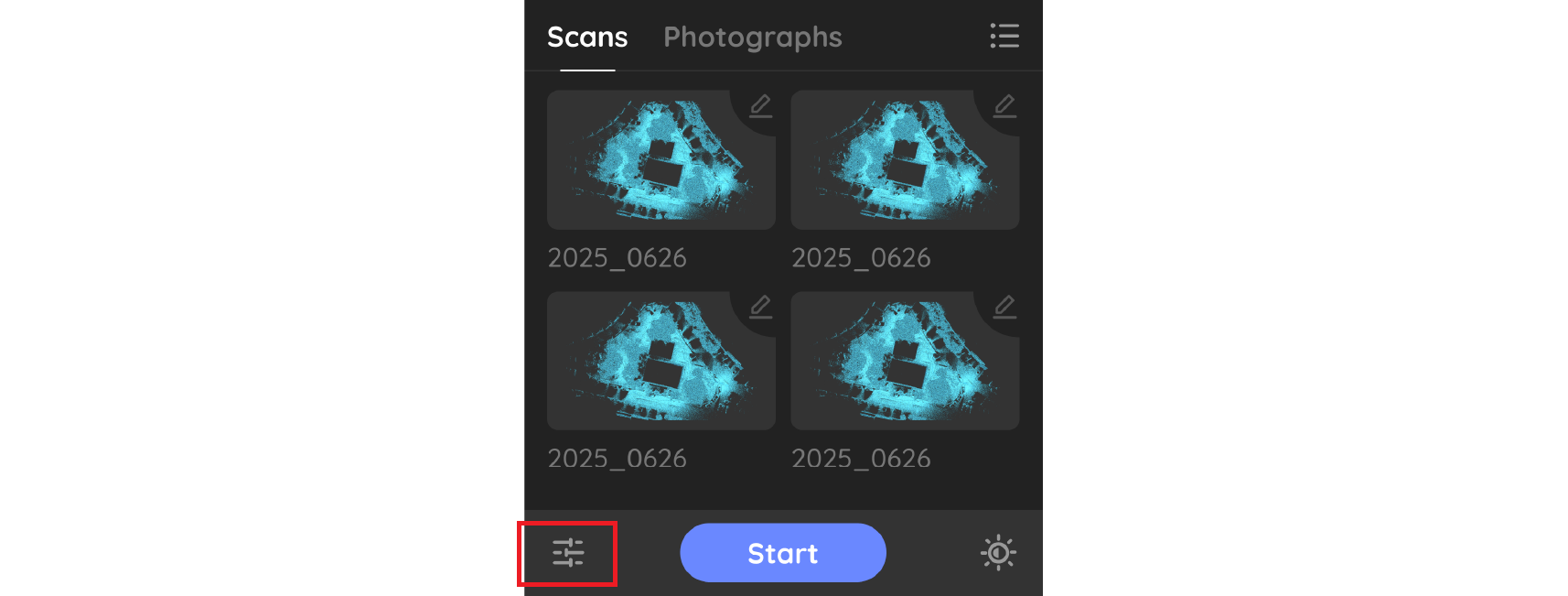

Encienda el dispositivo y toque el botón Configuración en la esquina inferior izquierda para ingresar a la interfaz de configuración del sistema.
Paso 2: conéctese a una red Wi-Fi

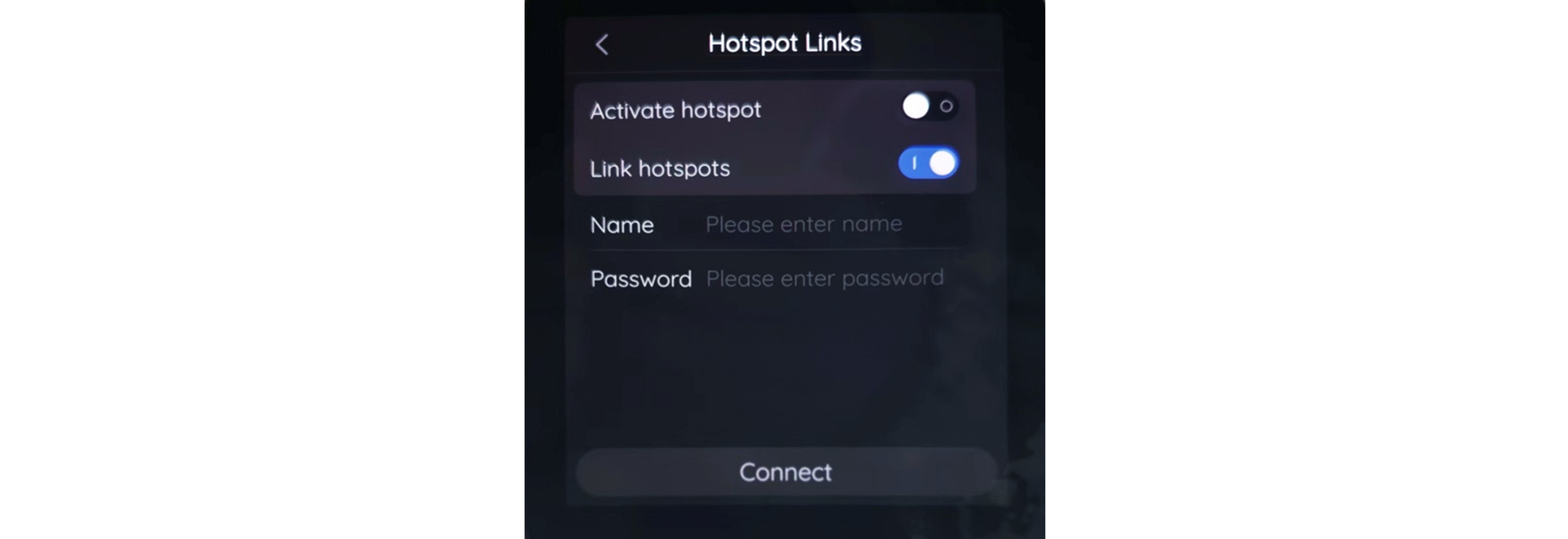

Toque Enlaces de hotspot para abrir la página de configuración de red. Ingrese el nombre y la contraseña de Wi-Fi, luego toque Conectar.
Nota: El nombre de Wi-Fi debe coincidir exactamente con el nombre que se muestra en la lista de Wi-Fi disponibles.
Paso 3: Ingrese a la interfaz de escaneoConfigurar RTK (NTRIP)

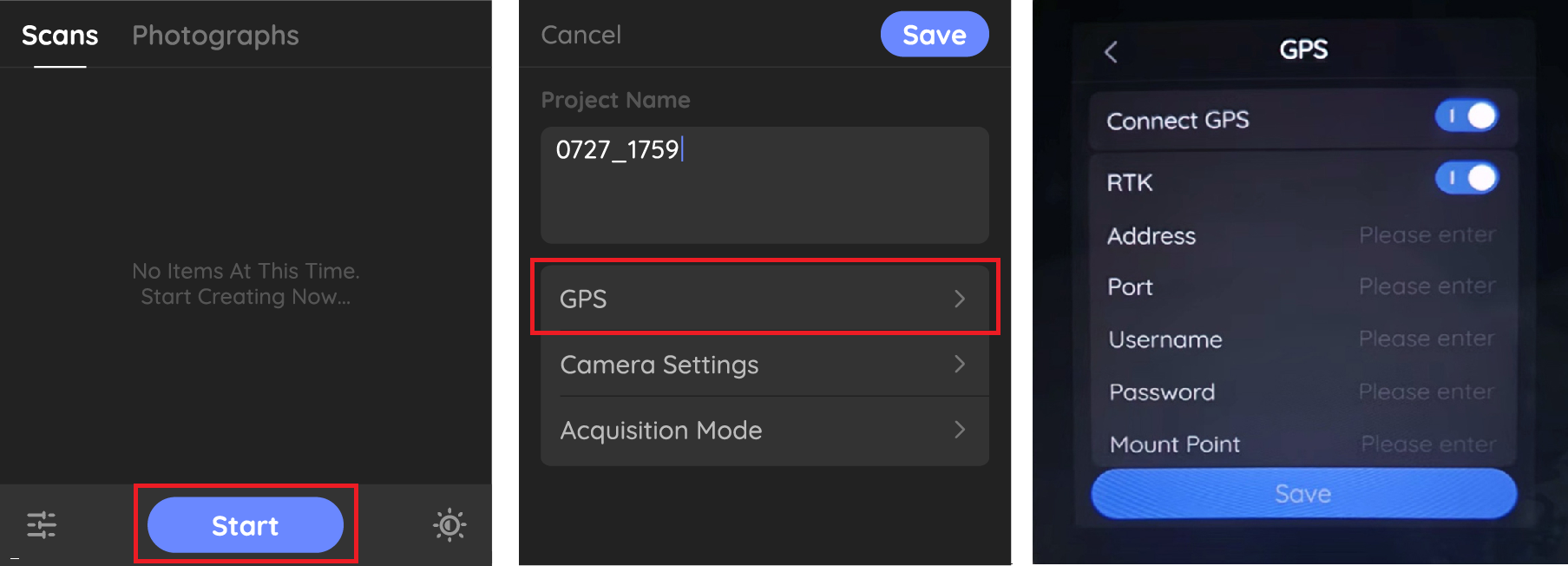

Regrese a la interfaz principal y toque Iniciar para ingresar a la interfaz de escaneo. Luego toque GPS. Asegúrese de que la antena GPS esté instalada correctamente antes de continuar.
En la interfaz de GPS, habilite tanto GPS como RTK. Ingrese la información de su cuenta NTRIP, incluido el punto de montaje, y luego toque Guardar.
Nota: El punto de montaje debe ingresarse manualmente. Asegúrese de que el nombre del punto de montaje sea correcto.
Paso 4: comience a escanear

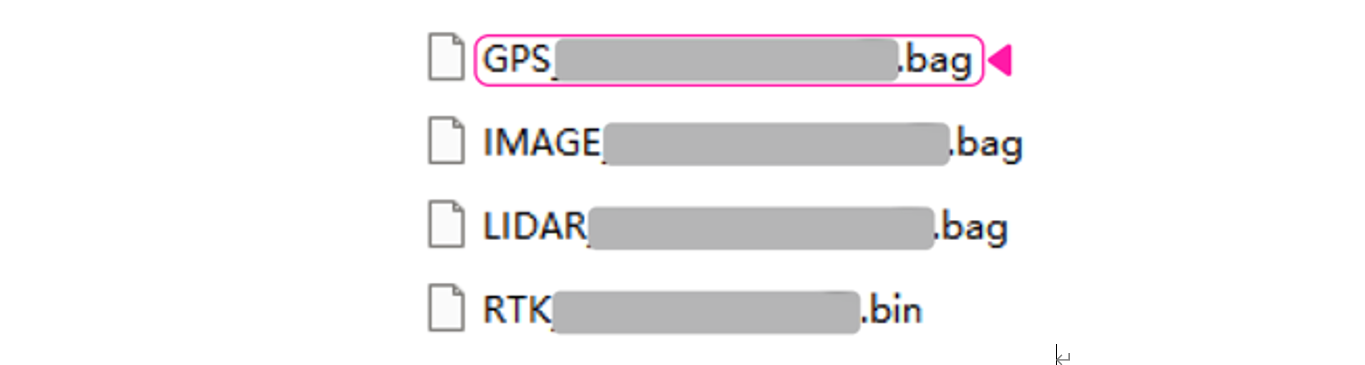

Una vez que se completa la configuración, puede comenzar a escanear. Una vez finalizado el escaneo, se generará un archivo llamado GPS.bag en la carpeta del proyecto. Este archivo contiene la información de coordenadas RTK utilizada para georreferenciar los datos de la nube de puntos.
Nota: Para conocer las operaciones de procesamiento RTK detalladas en el software, consulte la Sección 4.5.1 del Manual del usuario de H1.
Notas finales
Al combinar el posicionamiento RTK basado en NTRIP con el escaneo de nubes de puntos H1, los usuarios pueden obtener datos espaciales que no solo están detallados en geometría, sino que también están ubicados con precisión en el mundo real. Este enfoque ayuda a reducir el esfuerzo de posprocesamiento y hace que los datos recopilados se puedan utilizar inmediatamente para flujos de trabajo de ingeniería, mapeo e inspección.
