Al utilizar dibujos CAD para tareas de replanteo, los usuarios a veces pueden encontrar que el mapa base CAD importado no se alinea con las coordenadas mostradas en SingularPad. Esto suele ocurrir porque el archivo CAD y los datos del proyecto utilizan diferentes sistemas de coordenadas u orígenes de referencia.
SingularPad proporciona una función de calibración CAD que permite a los usuarios alinear el dibujo CAD con las coordenadas del proyecto definiendo varios puntos conocidos. Esta guía presenta el flujo de trabajo para alinear dibujos CAD en SingularPad.
Paso 1. Habilite la herramienta de calibración CAD

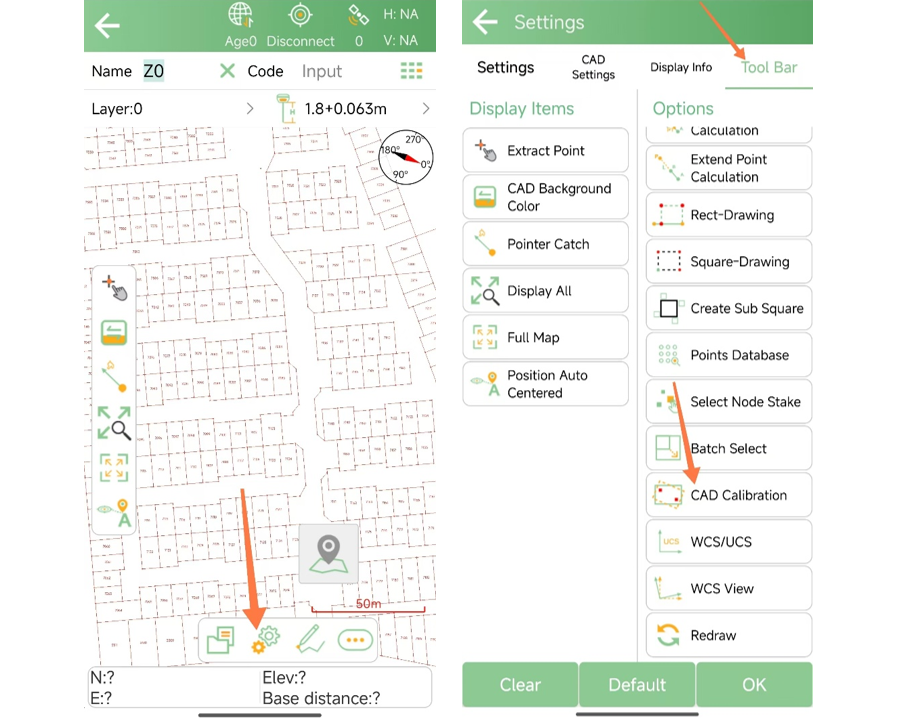

Toque el ícono de Configuración en la barra de herramientas en la parte inferior del software e ingrese a la interfaz de configuración.EncontrarBarra de herramientas, habilite elCalibración CADfunción y haga clic en Aceptar.
Paso 2. Ingrese a la interfaz de calibración CAD
Regrese a la interfaz de CAD Stakeout y toque elCalibración CADicono a la izquierda para ingresar a la interfaz de calibración.
Para alinear el dibujo CAD, es necesario definir varios puntos de calibración. Estos puntos deben tener coordenadas conocidas correspondientes a sus posiciones en el dibujo CAD.
Paso 3. Agregar puntos de calibración

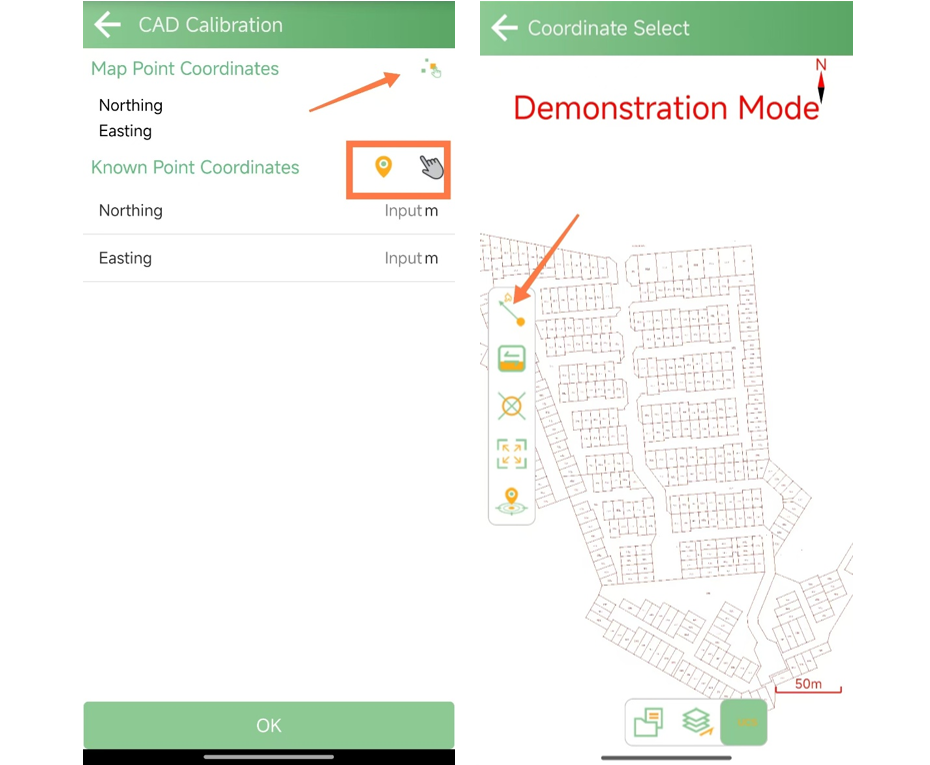

Toca elCoordenadas de puntos del mapaBotón de selección en la esquina superior derecha para ingresar a la interfaz de dibujo.Seleccione la herramienta Puntero a la izquierda y utilícela para seleccionar puntos en el dibujo CAD.Después de seleccionar un punto, ingrese sus coordenadas reales en elCoordenadas de puntos conocidoscampos a continuación.
Para obtener mejores resultados de calibración, se recomienda:
Seleccionar puntos ubicados cerca de los bordes del dibujo.
Elija puntos que estén distribuidos uniformemente en el dibujo.
Utilice puntos que formen una distribución espacial equilibrada, como puntos cerca de los límites norte, sur, este y oeste.
Esto ayuda a mejorar la estabilidad general y la precisión de la alineación.
Paso 4. Complete la calibración

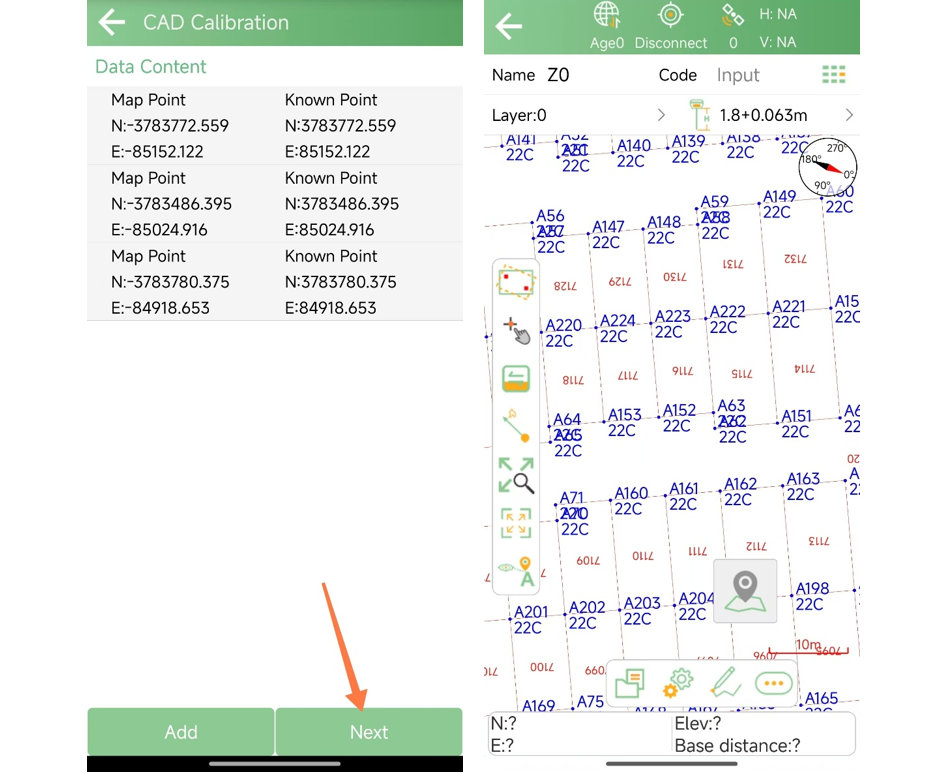

Después de seleccionar los puntos de calibración, haga clic en Siguiente y luego en Confirmar calibración para aplicar la alineación.
Regrese a la interfaz de CAD Stakeout para verificar el resultado. El dibujo CAD ahora debería alinearse con las coordenadas del proyecto, permitiéndole continuar con las operaciones de replanteo.
Nota
Una vez calibrado, el dibujo CAD permanecerá en este estado alineado a menos que la calibración se cancele manualmente en la herramienta Calibración CAD.
La función de calibración CAD en SingularPad permite a los usuarios alinear rápidamente dibujos CAD con el sistema de coordenadas del proyecto cuando se utilizan diferentes marcos de referencia. Al definir varios puntos conocidos y asignar sus coordenadas, los archivos CAD de diferentes fuentes se pueden usar directamente para trabajos de replanteo, lo que ayuda a simplificar los flujos de trabajo de campo y mejorar la eficiencia operativa.
