La función Visual AR Stakeout del receptor Orion ONE RTK aporta un nuevo nivel de eficiencia al levantamiento de campo. Al combinar la realidad aumentada (AR) con la tecnología GNSS, esta función permite a los topógrafos visualizar puntos de replanteo en tiempo real, mejorando la eficiencia y precisión del proceso de replanteo. En esta guía, lo guiaremos a través de los pasos para utilizar de manera efectiva Visual AR Stakeout con Orion ONE.
Antes de leer:
Ver vídeo -Rendimiento de campo de la topografía láser y el replanteo AR de Orion ONE
Guía paso a paso para el replanteo visual AR con Orion ONE
1. Establecer una solución fija
Antes de iniciar Visual AR Replanteo, asegúrese de que su dispositivo reciba datos de corrección RTK de manera estable y tenga una solución RTK fija.
Debido al gran tamaño de los datos de la imagen, la función de replanteo AR necesita utilizar la conexión WiFi para la transmisión de datos. Si está utilizando el modo CORS y WiFi se usó anteriormente para acceder a Internet, inserte una tarjeta SIM en el colector para garantizar una conectividad a Internet ininterrumpida durante la operación AR.
Si está utilizando el modo de radio interno, no necesita preocuparse por la conexión de red.
2. Inicializar IMU

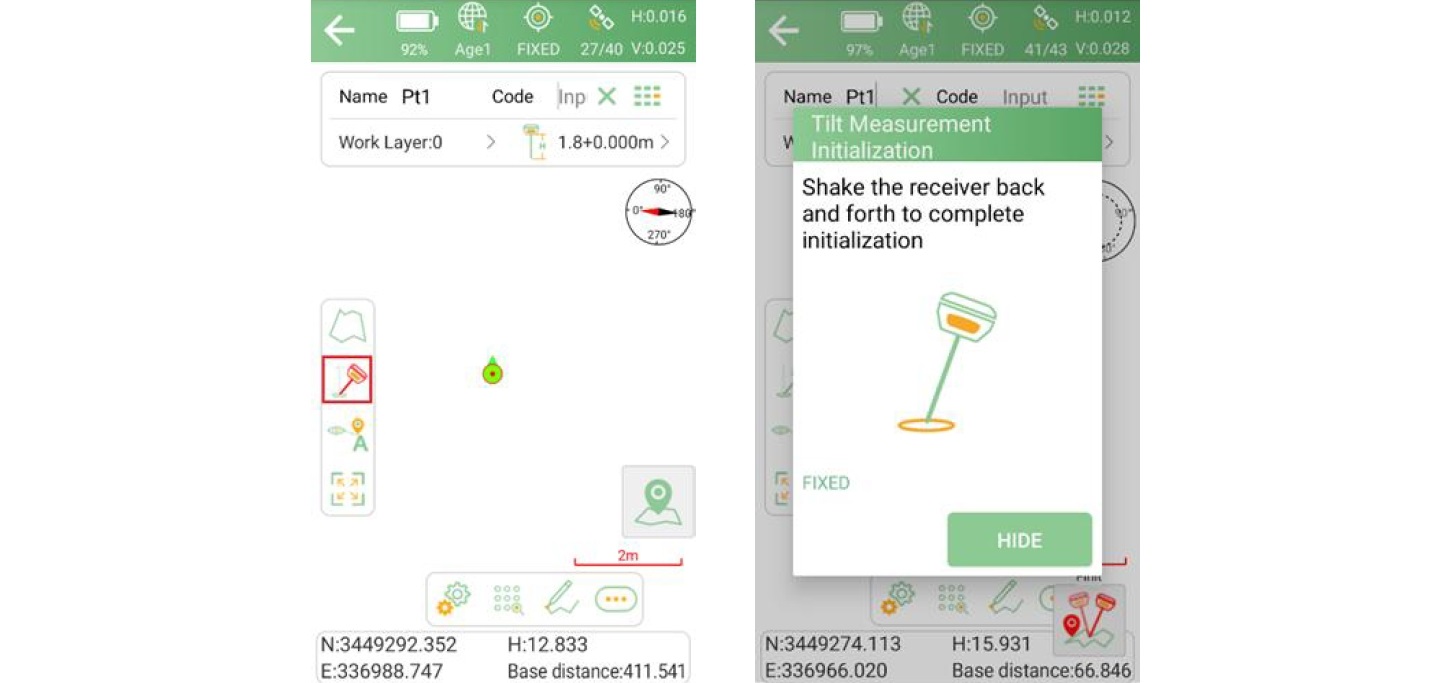

La función de inclinación IMU se debe inicializar antes de utilizar Visual AR Stakeout. Vaya a Levantamiento >> Levantamiento de puntos, haga clic en el botón IMU para activar la función de inclinación, siga las indicaciones del software para agitar el poste y finalizar la inicialización.
3. Importe puntos de replanteo e ingrese a la interfaz de replanteo AR

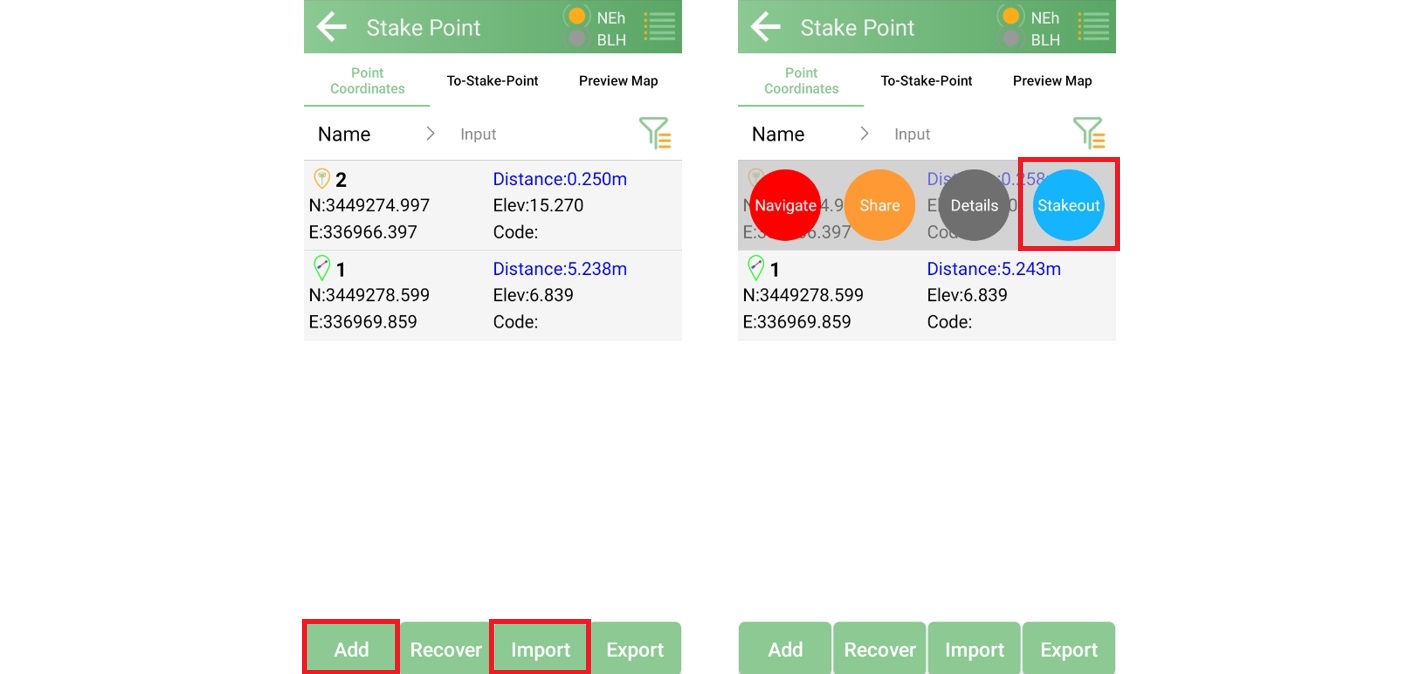

Importe o ingrese sus puntos de replanteo en el sistema, luego seleccione un punto y haga clic en Replantear para navegar a la interfaz de replanteo.

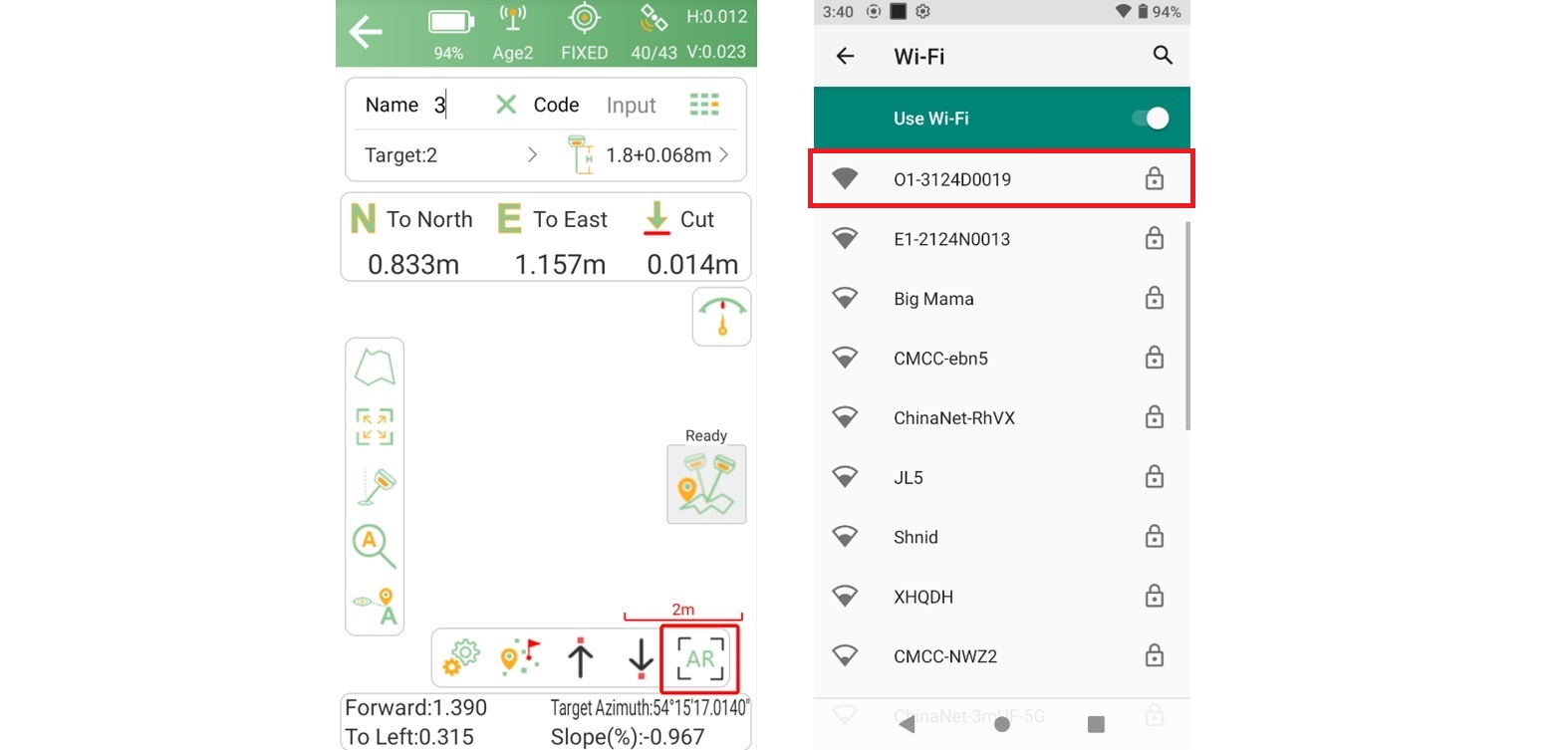

Haga clic en el ícono de replanteo AR y su controlador saltará automáticamente a la interfaz de conexión Wi-Fi. Debe conectar su colector al WiFi de Orion ONE para la transmisión de imágenes.
Selecciona el WiFi que lleva el nombre de tu Orion ONE SN e introduce la contraseña (12345678) para establecer la conexión. Una vez conectado, regrese a la interfaz de replanteo, donde verá la imagen en vivo de la cámara Orion ONE.
4. Siga las indicaciones del software y replantee el punto

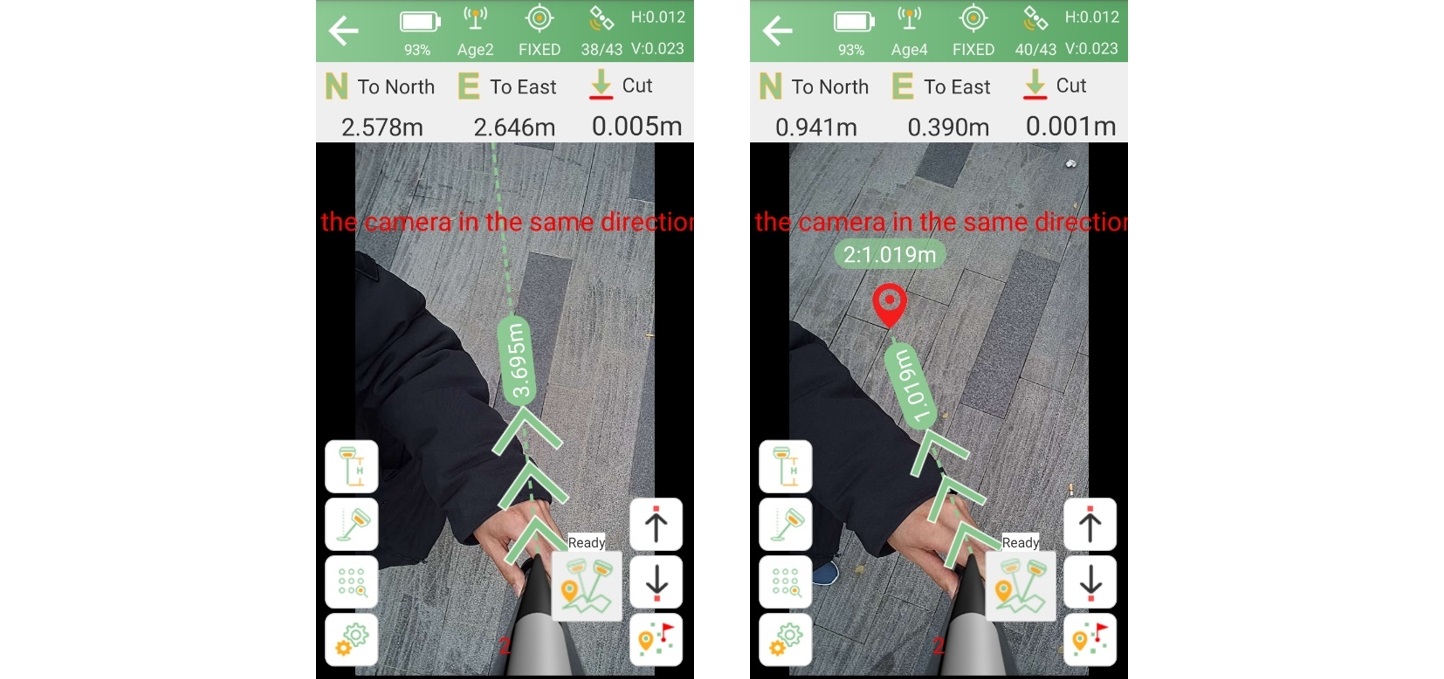

Asegúrese de una orientación adecuada: el software le pedirá que se asegure de que el receptor esté mirando hacia atrás. Según la transmisión de la cámara, indicará la ubicación del punto de replanteo.
Alinee el punto de replanteo: a medida que se acerque a la ubicación de replanteo, el software resaltará el objetivo en la pantalla.

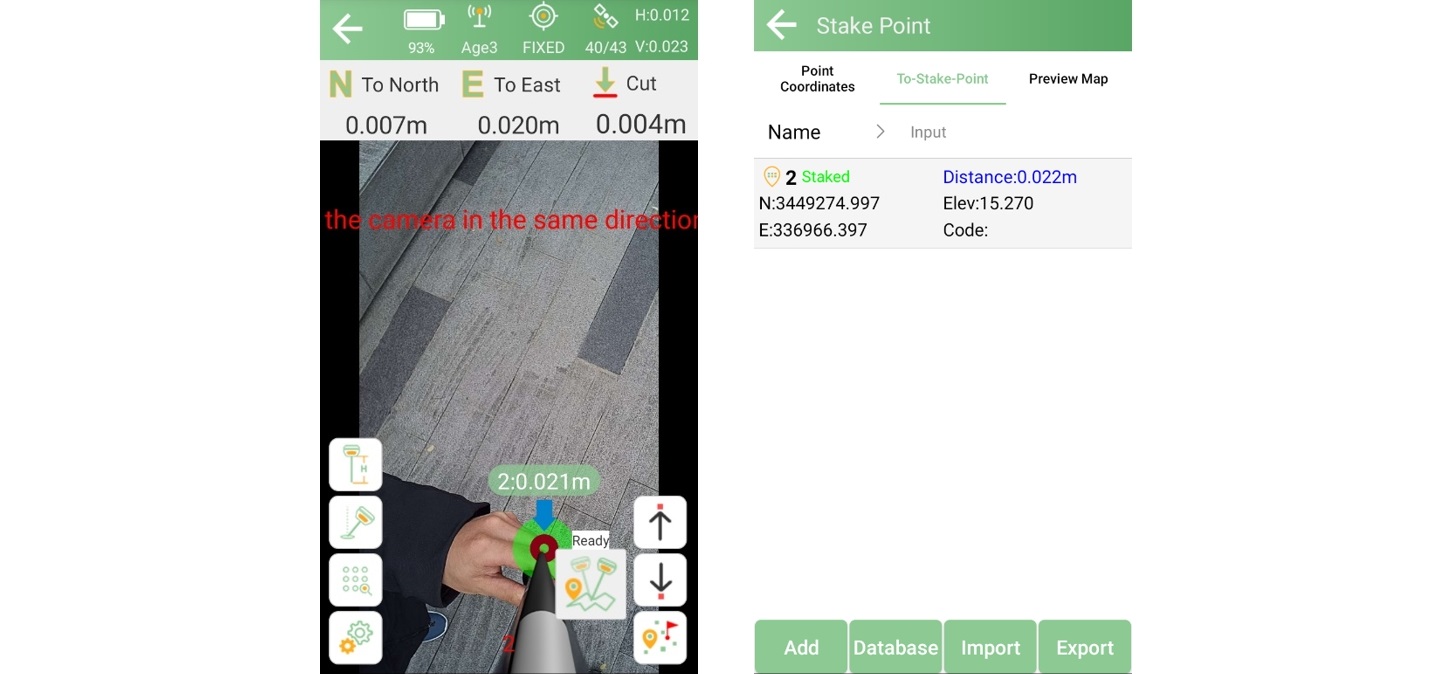

Ajuste final: Alinee la punta de la varilla con la ubicación del punto de replanteo. Una vez alineado, haga clic en el botón encuesta para completar el replanteo.
Con la función de replanteo visual AR de Orion ONE, los topógrafos pueden visualizar y replantear puntos fácilmente con guía AR. Si sigue estos sencillos pasos, podrá mejorar enormemente la eficiencia de sus levantamientos, optimizar los flujos de trabajo y reducir las posibilidades de errores en el campo.
