A medida que la energía solar sigue ganando popularidad, la construcción de centrales eléctricas fotovoltaicas (PV) se está generalizando. Sin embargo, instalar paneles solares no es nada sencillo. Para cada panel fotovoltaico, se deben replantear con precisión de 4 a 8 pilotes de cimentación antes de la instalación. Esta tarea se vuelve aún más desafiante en regiones montañosas, donde el terreno y la pendiente complican los cálculos. Los métodos manuales tradicionales, propensos a errores y reelaboraciones, suelen ser inadecuados, lo que genera mayores costos y retrasos. Para superar estos desafíos, es esencial aprovechar las funciones avanzadas de replanteo en software como SingularPad.
En esta guía, le guiaremos paso a paso sobre cómo realizar un replanteo fotovoltaico eficiente y preciso utilizando SingularPad, garantizando que sus proyectos se ejecuten con precisión, independientemente del terreno.
Plantilla de diseño fotovoltaico

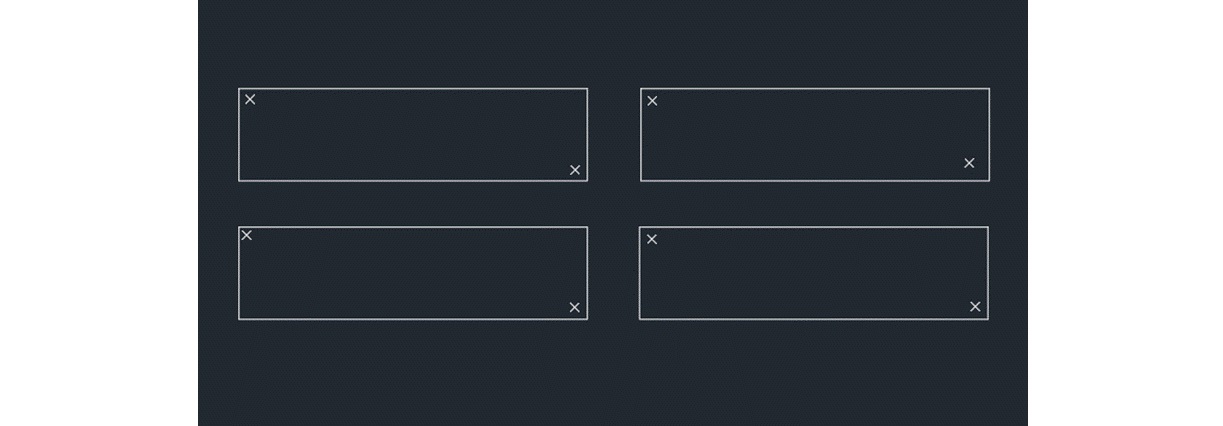

Comprender la estructura básica del método de replanteo fotovoltaico es crucial. En el siguiente diagrama, el rectángulo representa el panel fotovoltaico que se debe replantear, con dos puntos que marcan el pilote principal y el pilote trasero. Usando las coordenadas de estos puntos, puede determinar la longitud, el ancho y la disposición de los puntos de replanteo necesarios para la colocación precisa del panel.
Paso 1: Importe el archivo de diseño fotovoltaico

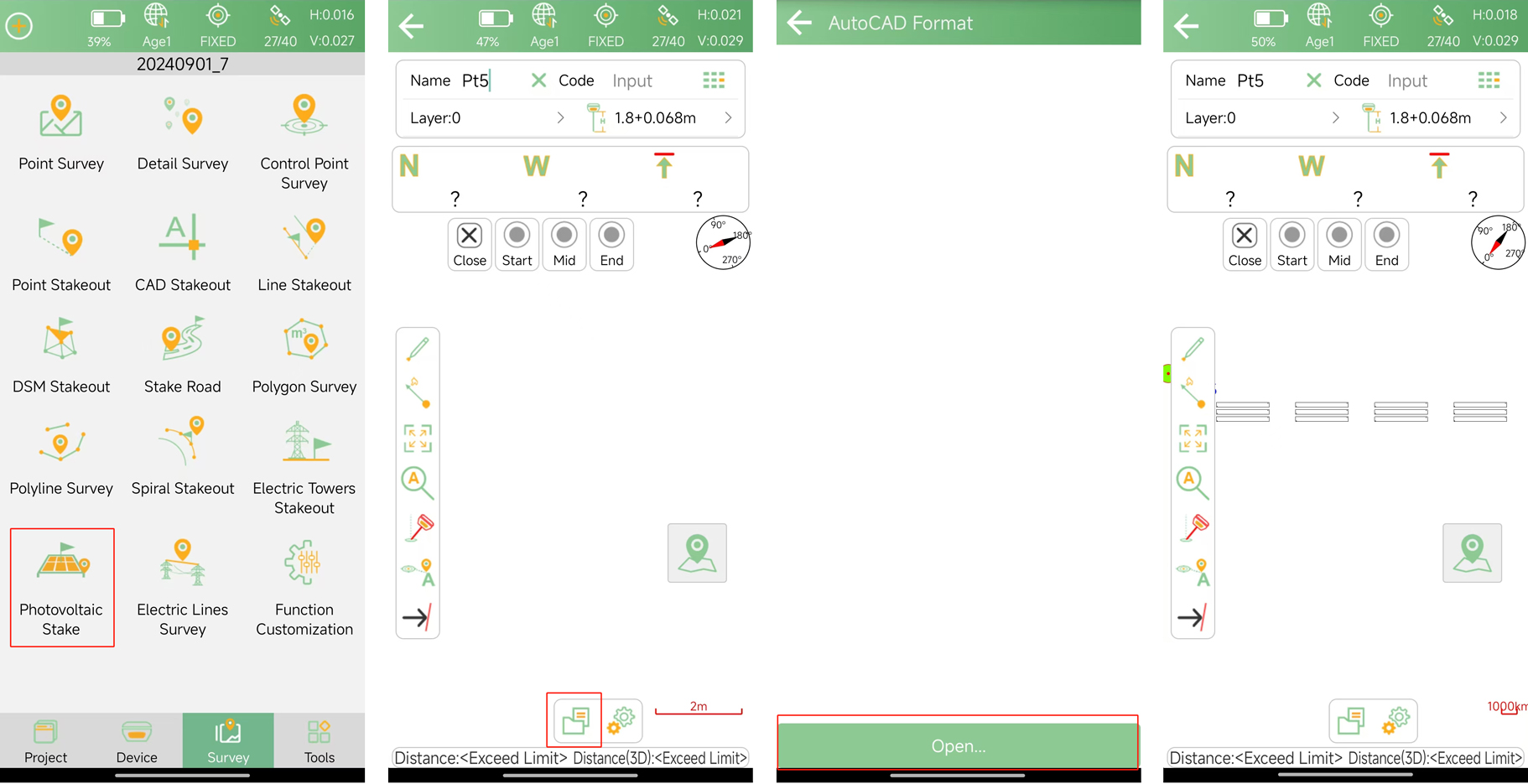

Para comenzar, abra el software SingularPad en su controlador y navegue hasta la función Estaca fotovoltaica. Siga estos pasos para importar el archivo de diseño:
Paso 2: establezca el límite para el panel fotovoltaico

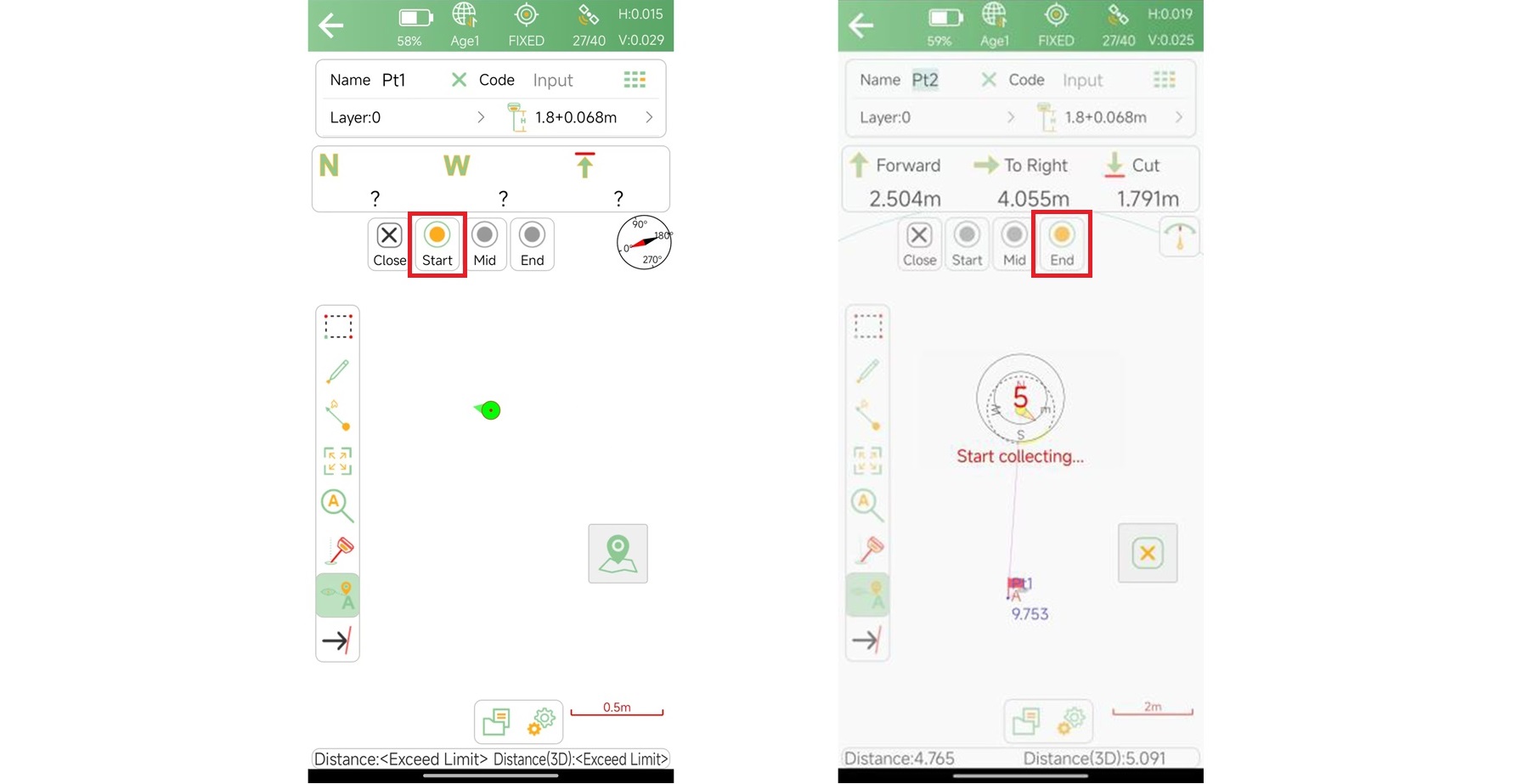

Después de importar exitosamente el archivo de diseño, el siguiente paso es inspeccionar los puntos "Inicio" y "Final" de acuerdo con las especificaciones de diseño:
1. Haga clic en Inicio para cambiar al punto de inicio, luego haga clic enBotón de encuestapara inspeccionar el punto de partida.
2. Haga clic en Fin para cambiar al punto final y luego haga clic para inspeccionar el punto final.
Paso 3: Diseñe su panel fotovoltaico

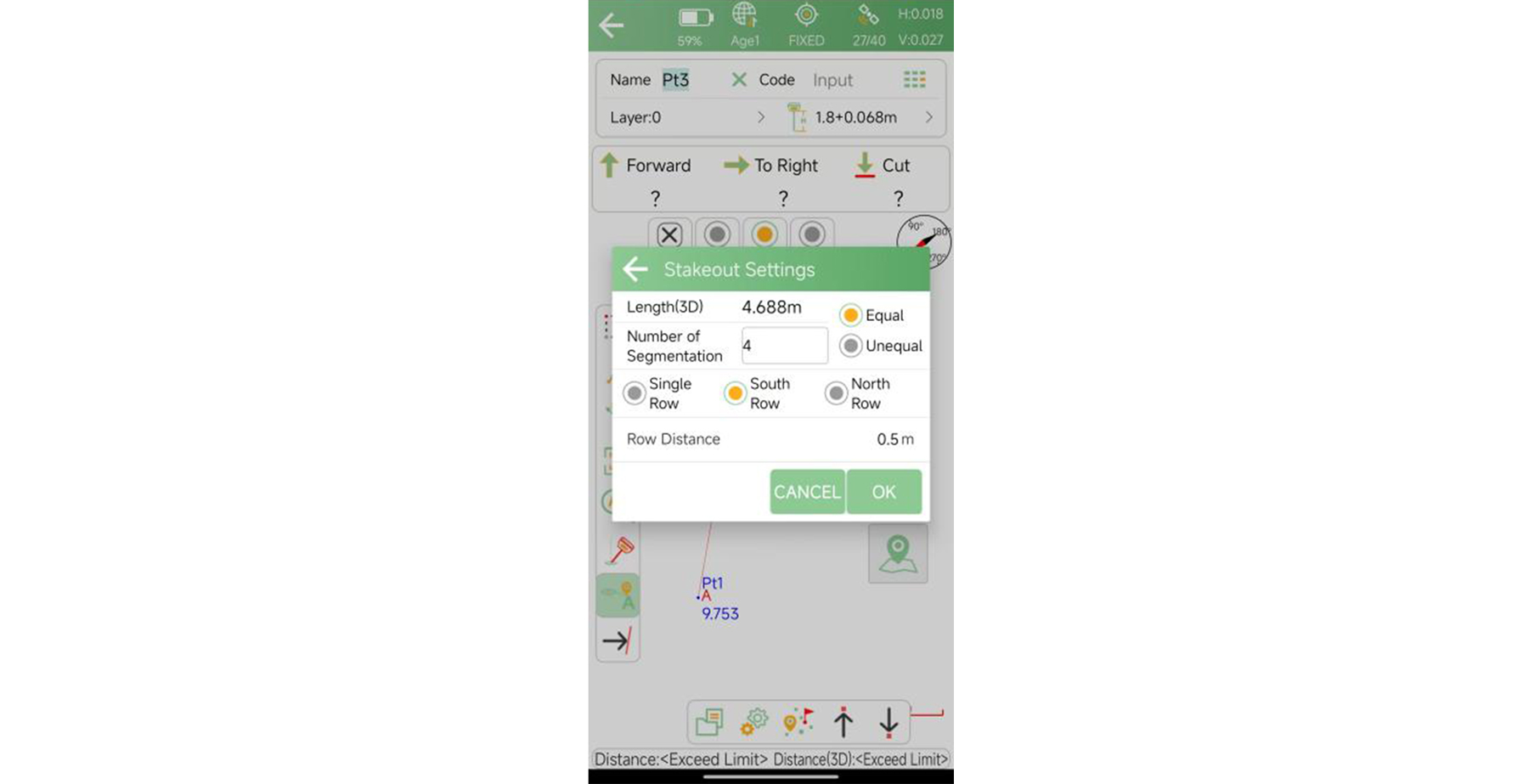

Con los puntos inicial y final estudiados, ingrese los parámetros necesarios de acuerdo con las necesidades reales del proyecto. El software generará automáticamente el punto medio del panel fotovoltaico en función de estas entradas. Estos son los parámetros clave:
Longitud (3D): la distancia desde el punto inicial hasta el punto final.
Número de segmentos: el número de segmentos en los que se divide el panel fotovoltaico en la dirección A-B.
- Igual: Cada punto se genera a intervalos iguales.
- Desigual: Se personalizan los intervalos entre cada punto.Fila única: genera puntos de replanteo en la dirección A-B.
Fila sur/fila norte: organiza los puntos de replanteo según la distancia de fila especificada.
Distancia de fila: el intervalo en el que se generan los puntos de replanteo por fila.
Paso 4: Realizar el replanteo fotovoltaico

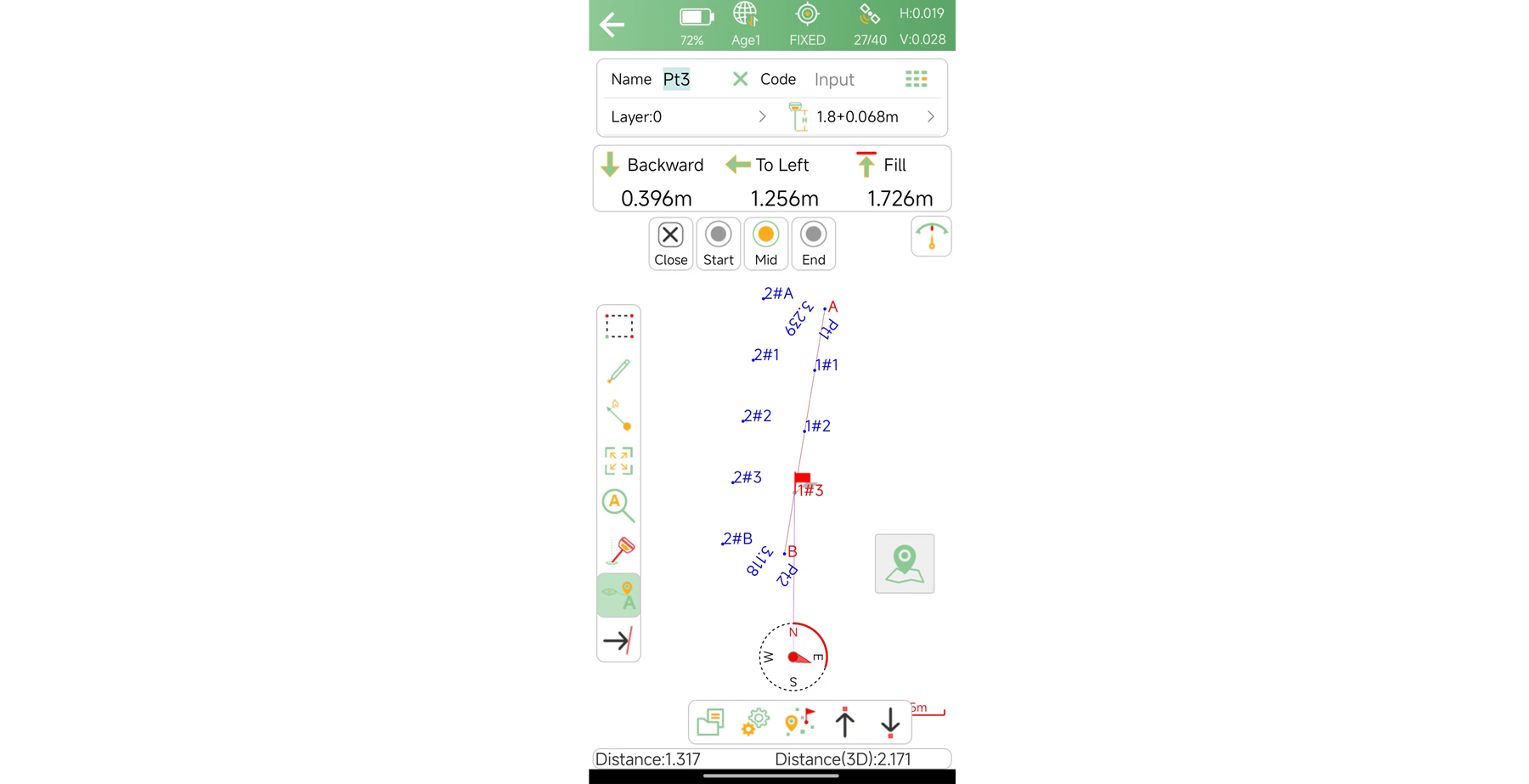

Una vez establecidos todos los parámetros, puede proceder a replantear los puntos medios generados:

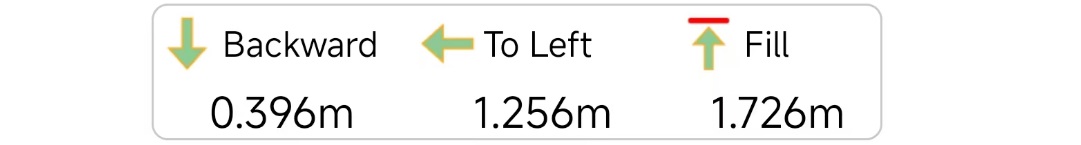

1. Siga el panel indicador de replanteo para ubicar cada punto medio.
2. Haga clic en el botón de flecha hacia abajopara saltar al siguiente punto medio, o haga clic enBotón de flecha hacia arribapara volver al anterior.
Repita el proceso del Paso 1 al Paso 3 para replantear todos los paneles fotovoltaicos necesarios para su proyecto.
Un replanteo fotovoltaico preciso es fundamental para garantizar el éxito de sus proyectos de energía solar, especialmente en terrenos desafiantes. Si sigue esta guía paso a paso y utiliza las capacidades del software SingularPad, podrá lograr precisión en sus tareas de replanteo, minimizando errores y maximizando la eficiencia. Ya sea que esté trabajando en terreno llano o montañoso, estos métodos le ayudarán a optimizar su flujo de trabajo y mejorar los resultados del proyecto.
