En el capítulo anterior, exploramos varios flujos de trabajo para crear líneas dentro del software SingularPad. En esta guía, profundicemos en la realización de replanteos de líneas utilizando diferentes métodos para atender diversas tareas.
Lea el blog anterior:
Charla técnica | Tareas topográficas relacionadas con líneas en SingularPad – Parte 1
SingularPad agiliza los replanteos de líneas con sus ayudas visuales fáciles de usar. Al admitir compensaciones y kilometrajes, simplifica el proceso y ahorra tiempo durante el posprocesamiento de los datos resultantes.
Para iniciar un replanteo de línea, navegue hasta la interfaz Levantamiento >> Replanteo de línea. Aquí puede importar archivos de líneas o generar líneas directamente seleccionando los puntos inicial y final. Al seleccionar la línea deseada e ingresar a la interfaz de replanteo, haga clic en el botón de configuración para definir los métodos de replanteo.

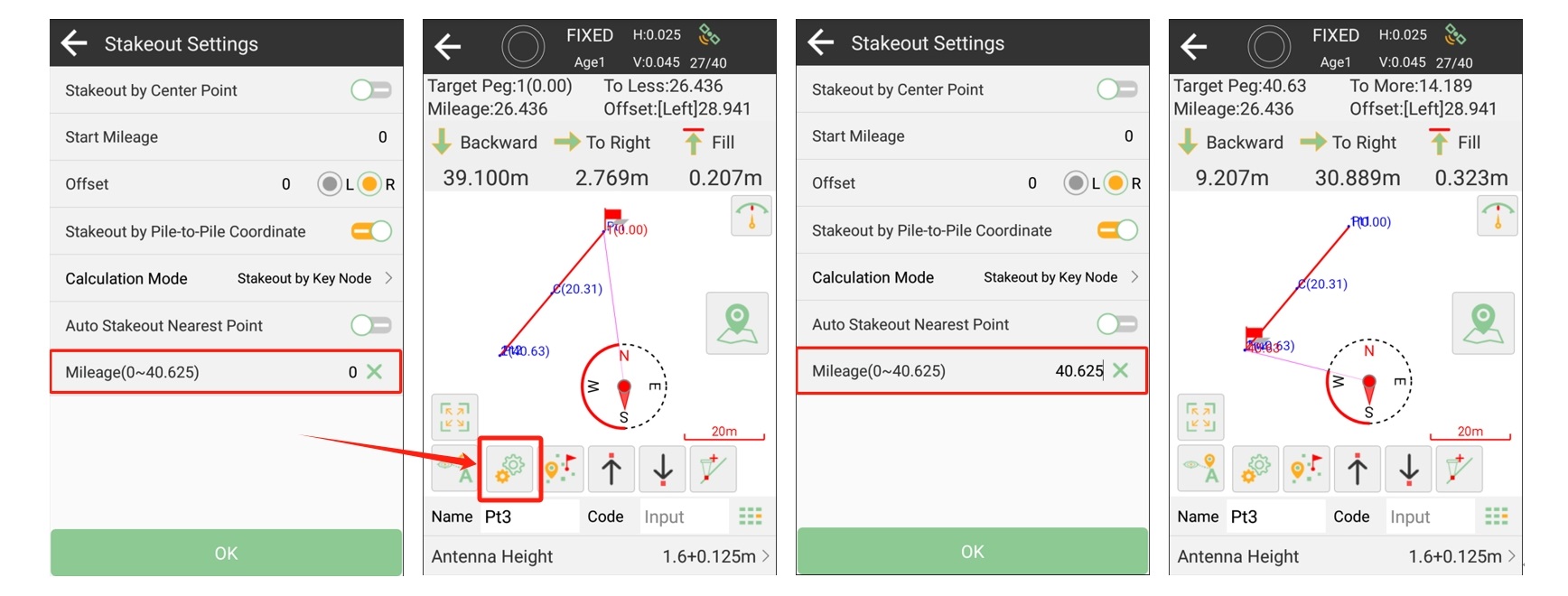

Método 1: replanteo por kilometraje
En este método, puede replantear directamente cualquier nodo en la línea según lo necesite ingresando el kilometraje (distancia desde el punto de inicio).
Por ejemplo, si desea replantear el punto inicial y final de la línea, puede ingresar el mínimo y el máximo del kilometraje como se muestra a continuación.

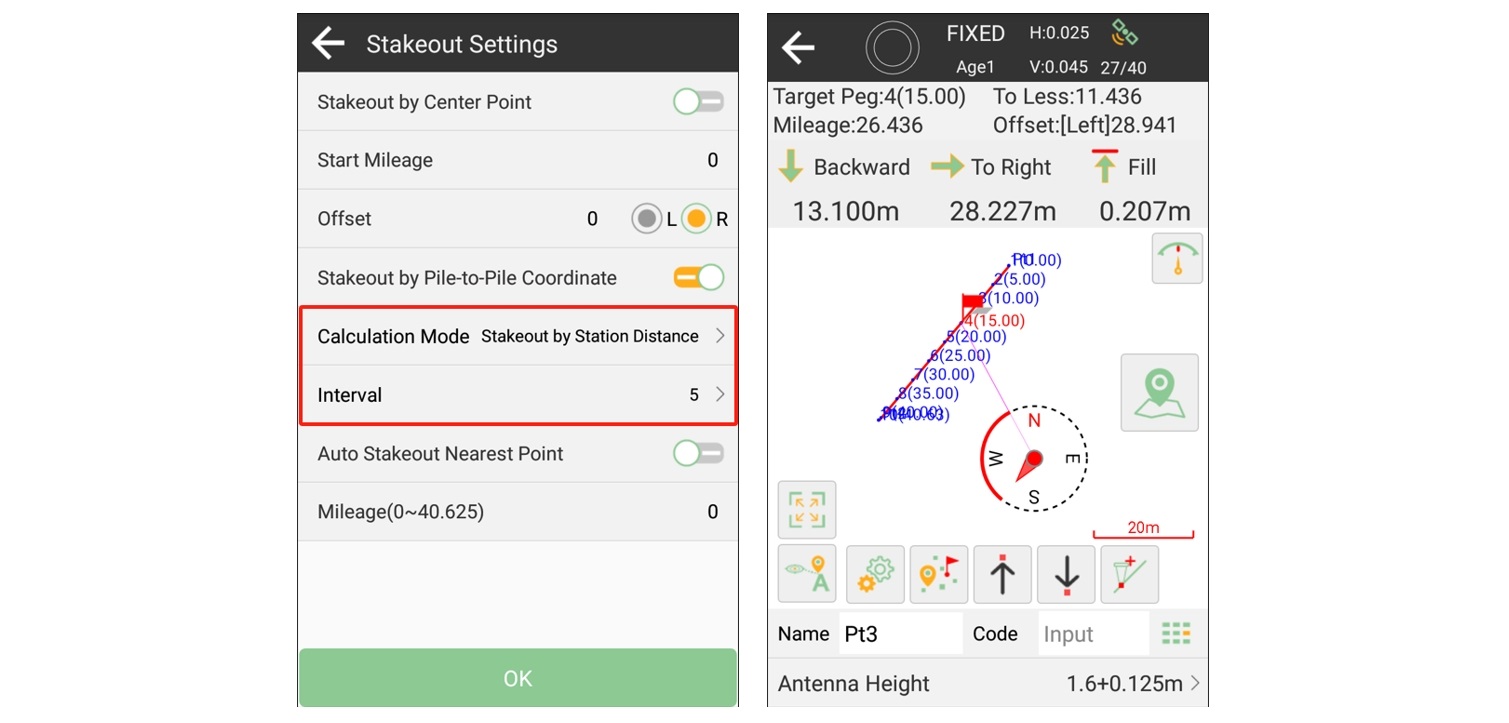

Método 2: replanteo por distancia de estación
Si necesita replantear la línea en un intervalo de distancia determinado, puede seleccionar el modo de cálculo como Replanteo por distancia de estación. Introduzca la distancia del intervalo según sus necesidades. En el siguiente ejemplo, ingresamos 5 como intervalo, luego el software lo guiará para replantear la línea en un intervalo de 5 metros.

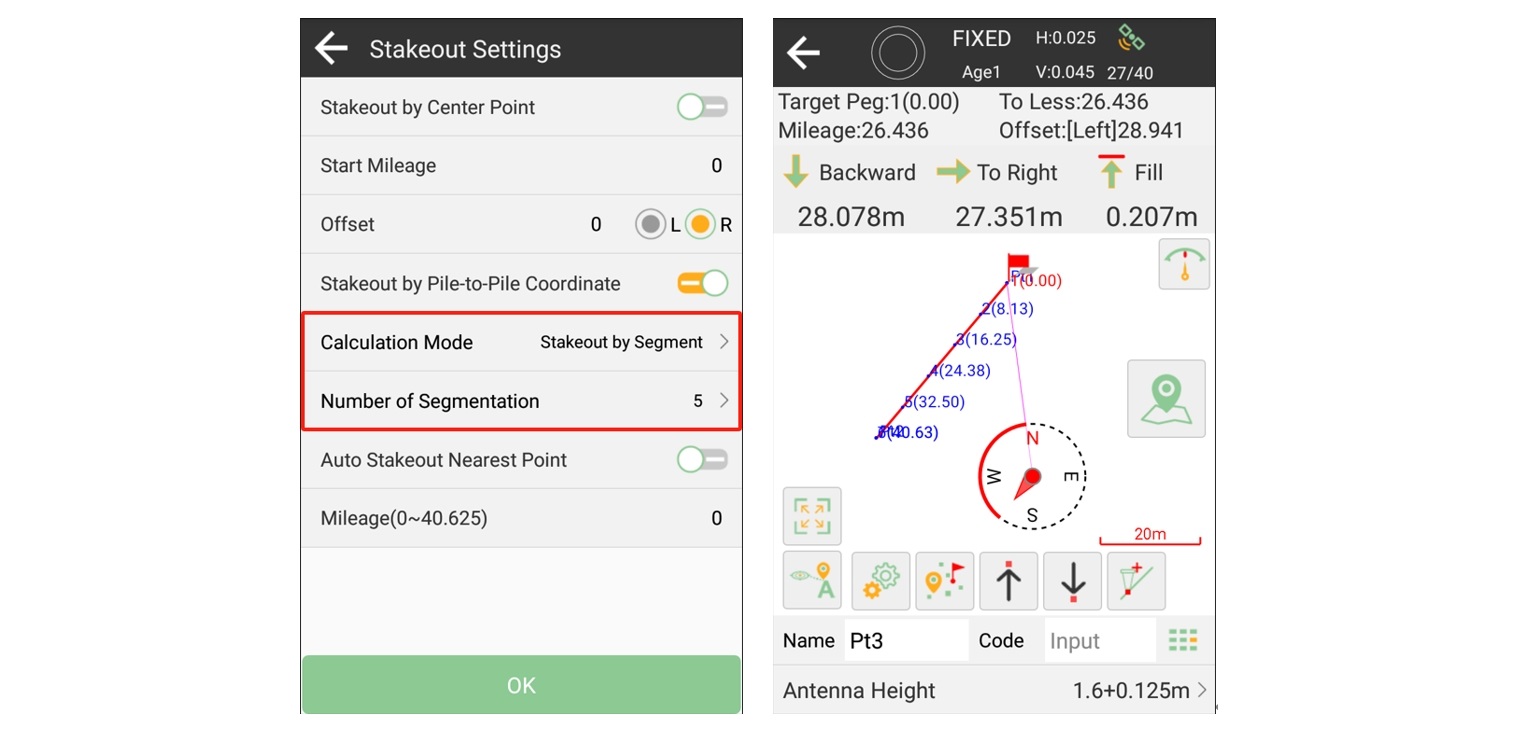

Método 3: replanteo por segmento
En este método, debe ingresar el número de segmentaciones. Luego, la línea se dividirá en varios segmentos promedio para que usted los replantee.
Método 4: replanteo con compensación

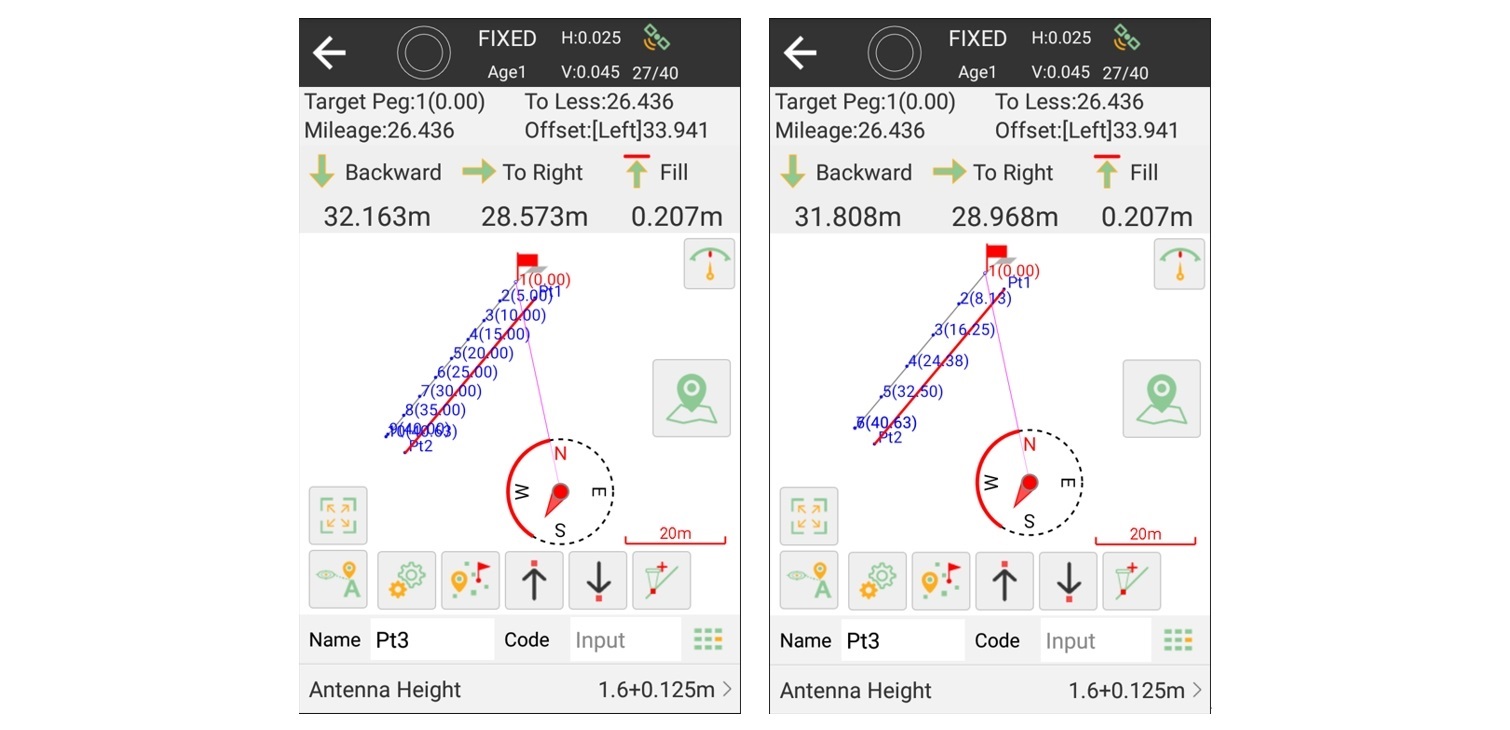

En escenarios topográficos, marcar los pavimentos de las carreteras o ubicar objetos lineales en relación con la línea topográfica principal es una tarea común. SingularPad simplifica esto con replanteos con compensaciones. Navegue hasta el eje de la carretera y replantee el pavimento mientras lo guía la placa de desplazamiento, asegurando una distancia perpendicular a la línea.
Al ingresar un valor de compensación, SingularPad genera una línea auxiliar paralela a la línea principal, lo que ayuda en el replanteo. La distancia entre la línea principal y la línea auxiliar coincide exactamente con el valor de compensación ingresado.
Además, también se admite el replanteo por distancia y segmento cuando se especifica un desplazamiento.
SingularPad ofrece un conjunto versátil de herramientas para replanteos de líneas, lo que garantiza eficiencia y precisión en las tareas topográficas. Desde señalar nodos hasta replantear a intervalos, dividir líneas y emplear compensaciones, SingularPad agiliza el proceso para obtener resultados óptimos. Explore estas funciones para mejorar sus esfuerzos topográficos con facilidad y precisión.
