En diversas tareas topográficas y escenarios de proyectos, existen diferentes requisitos sobre los mapas base. Diseñado para satisfacer estas necesidades específicas, SingularPad ofrece soporte para una variedad de tipos de mapas base, como mapas de Google, mapas satelitales, OpenStreetMap, mapas base CAD, etc. En esta guía, exploraremos cómo configurar y calibrar estos mapas base para un uso óptimo.
1. Configuración de la capa del mapa
1.1 Google Maps y OpenStreetMap
Como los mapas más básicos utilizados en topografía, los mapas de Google incluyen mapas estándar e imágenes satelitales, el estándar es adecuado para áreas urbanas, estudios de carreteras, etc. y el satélite es más útil en estudios forestales y de campo, etc. OpenStreetMap es ideal para mapeo comunitario, estudios rurales, etc.

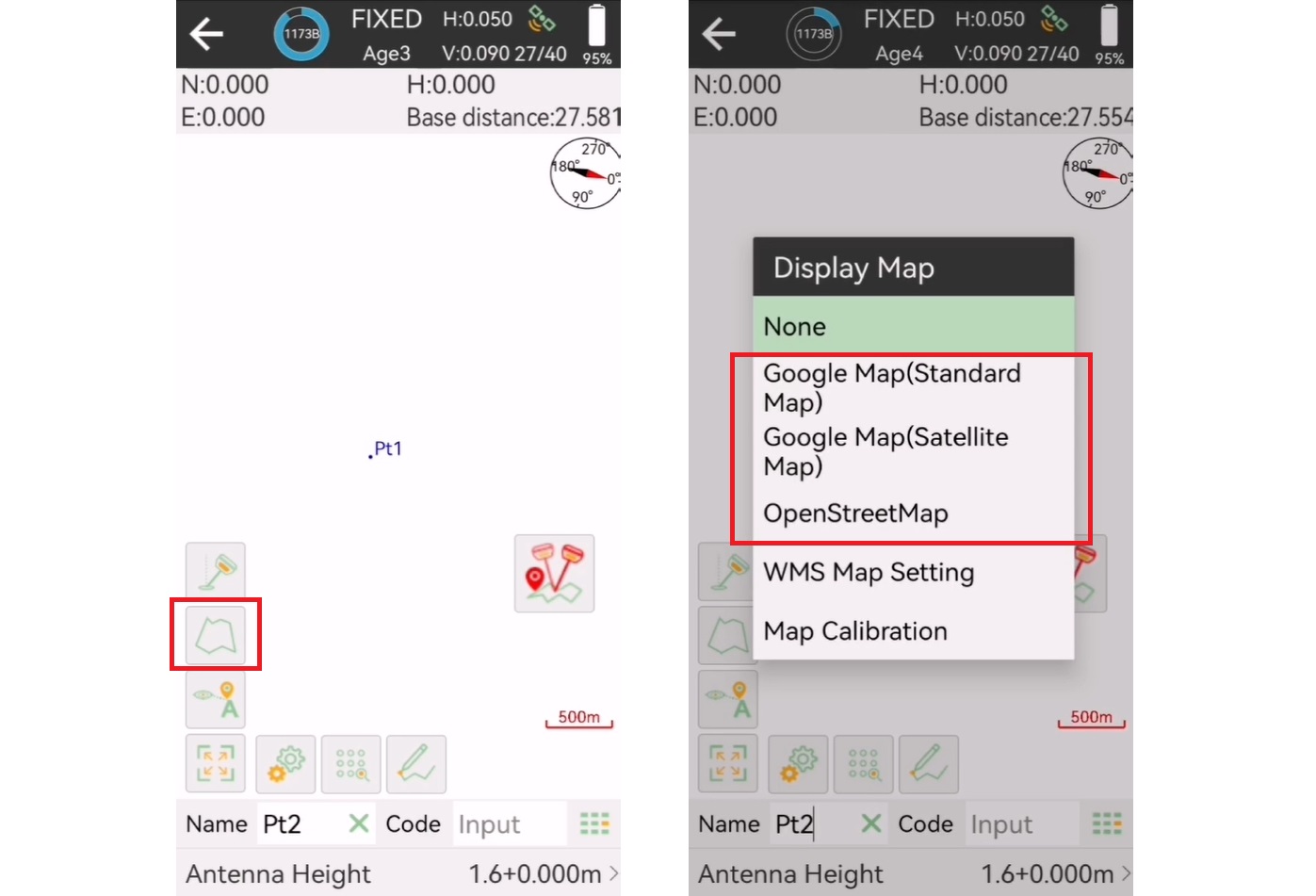

Para estos tres mapas, puede seleccionarlos directamente haciendo clic en el icono del mapa en la interfaz de levantamiento o replanteo como se muestra a continuación.
1.2 Configuración del mapa WMS
Y para algunos requisitos específicos del proyecto, existen mapas WMS personalizables que se pueden conectar y aplicar desde el servidor WMS.

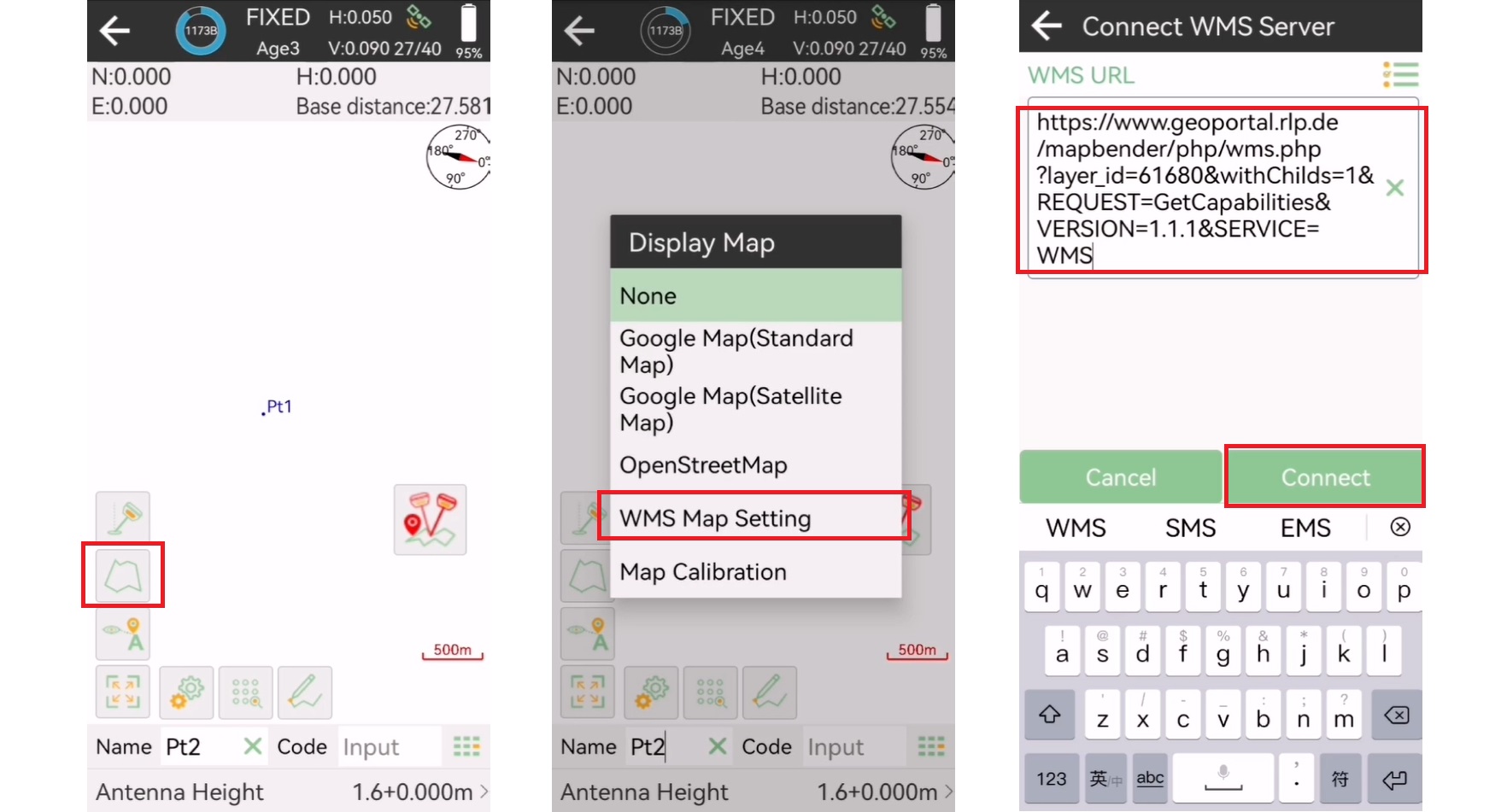

Haga clic en el icono del mapa >> Configuración del mapa WMS >> Agregue, ingrese o pegue la URL de WMS para conectar los datos del mapa. Luego puede seleccionar las capas del mapa que necesita y guardarlas como un mapa nuevo.

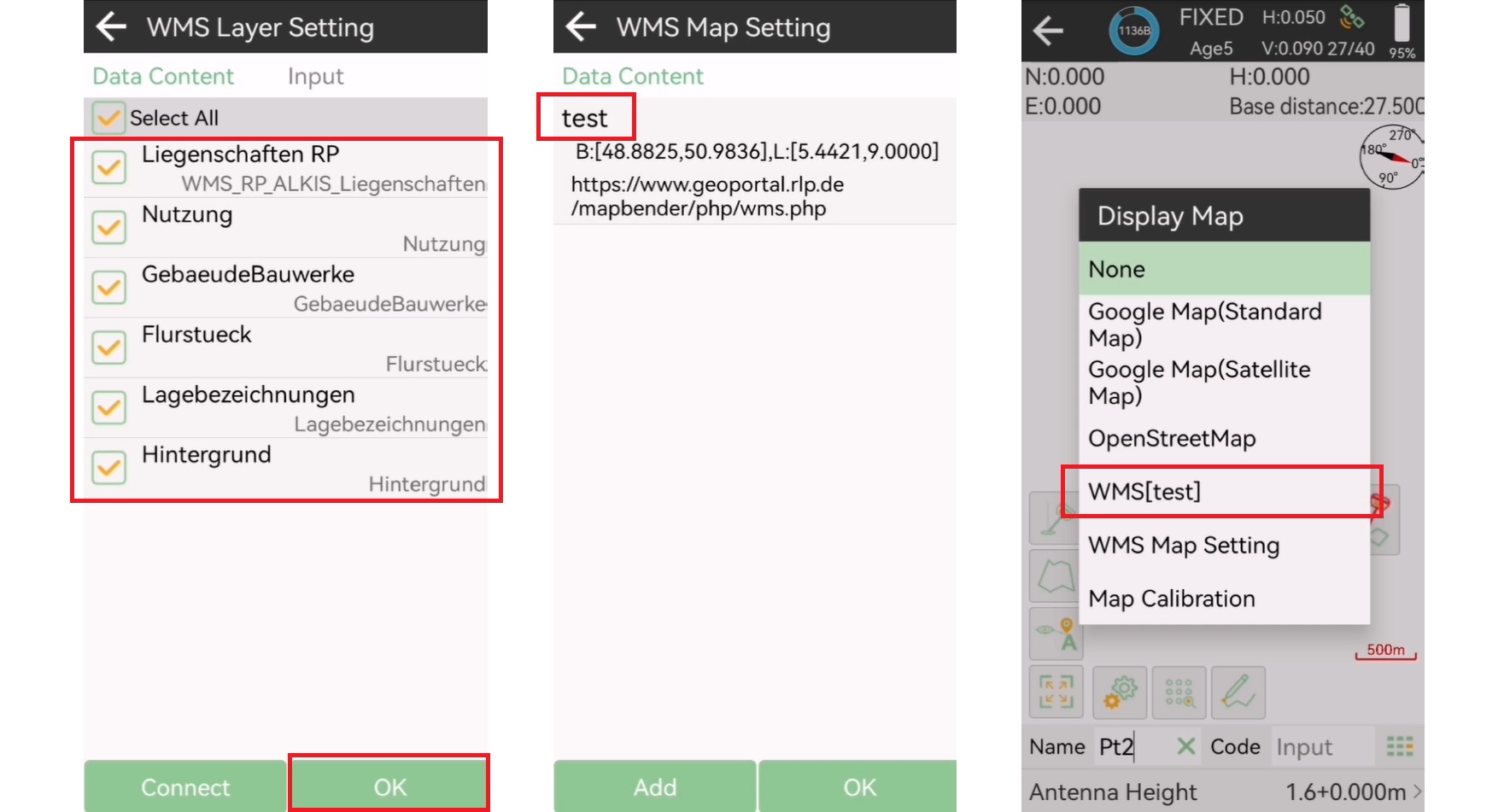

Al regresar a la interfaz de levantamiento o replanteo, encontrará el nuevo mapa WMS que aparece en la lista de mapas para su uso.
1.3 Configuración del mapa base CAD

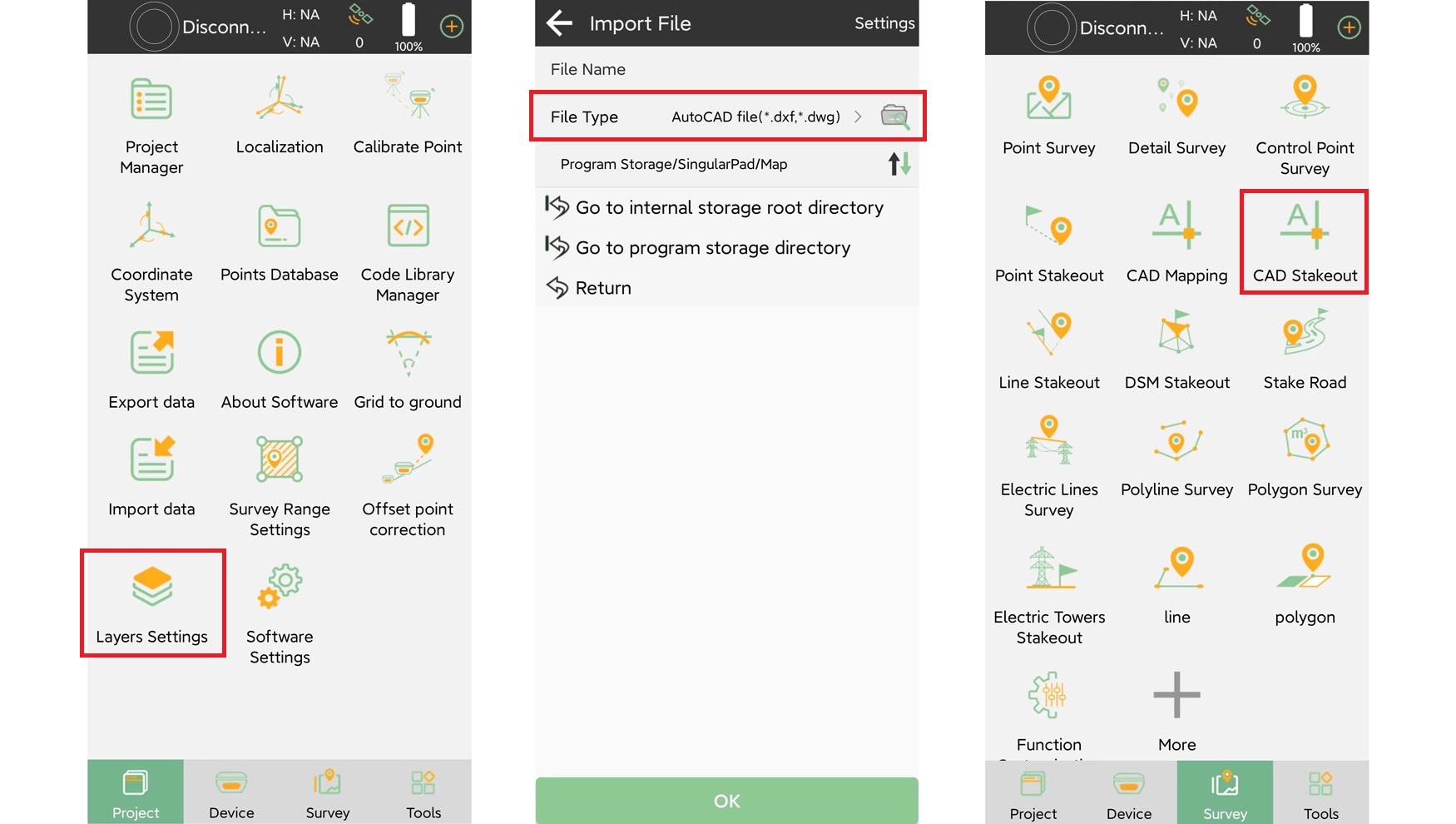

Para algunas tareas de construcción, habrá dibujos CAD existentes para un replanteo preciso. Vaya a Proyecto >> Configuración de capas para importar los archivos CAD (*. dxf, *.dwg).
Luego vaya a Levantamiento >> Replanteo CAD para comenzar sus tareas.
2. Calibración del mapa
Debido a la diferencia de referencia, puede haber una diferencia entre la posición actual del receptor y la visualización del mapa. En tal situación, es necesario realizar una calibración de mapa simple.

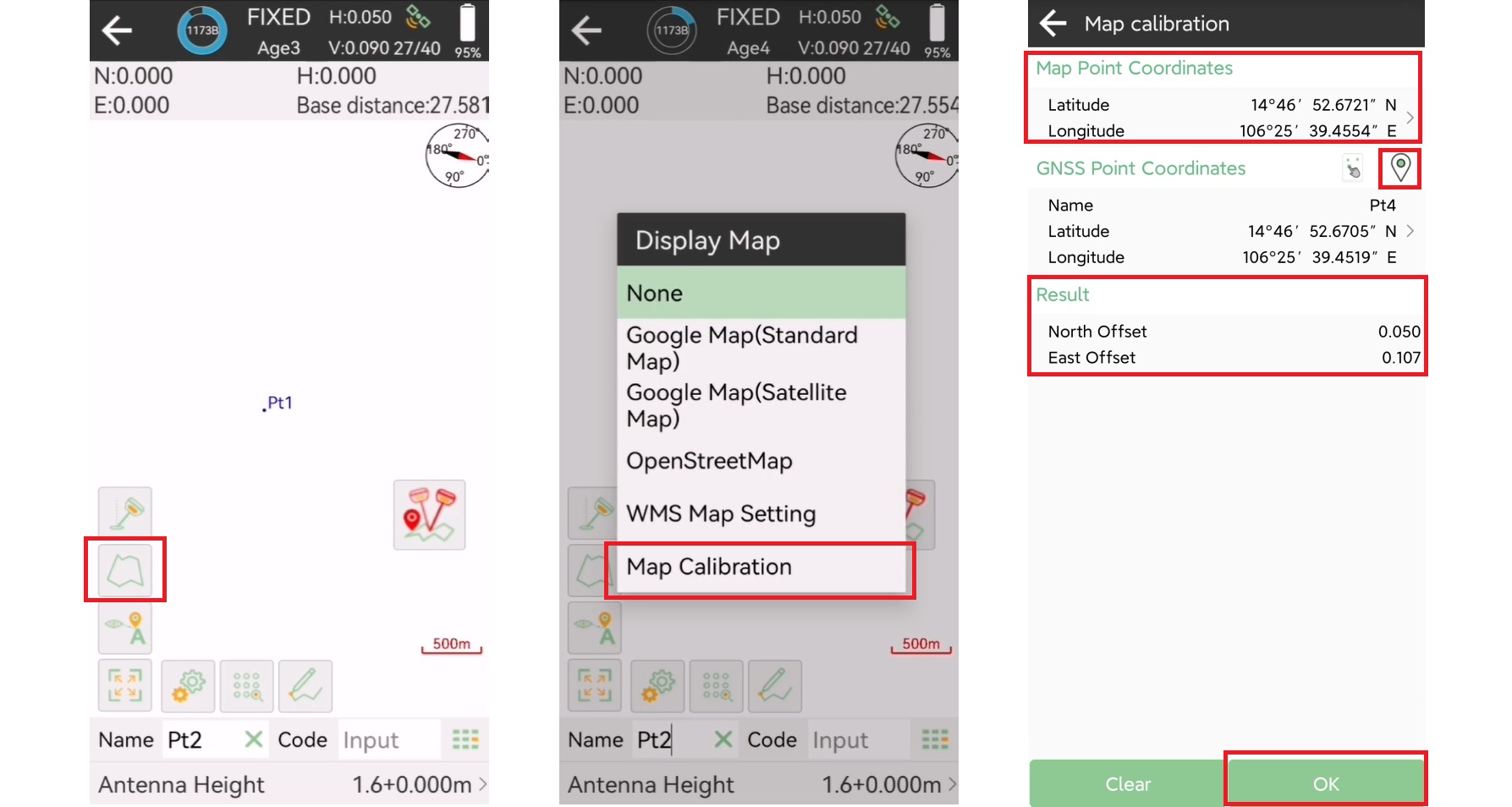

Vaya a la interfaz de la encuesta y haga clic en el ícono del mapa >> Calibración del mapa. Haga clic en Coordenadas de puntos del mapa para seleccionar el punto correcto que se muestra en el mapa y luego mueva su receptor al mismo punto y haga clic en el icono de medida en Coordenadas de puntos GNSS.
El desplazamiento entre el mapa y sus puntos topográficos se mostrará a continuación, haga clic para aplicar y podrá comenzar a medir ahora.
Al configurar y calibrar mapas base de manera efectiva en SingularPad, los topógrafos pueden mejorar la precisión y eficiencia de sus tareas topográficas. Ya sea navegando por entornos urbanos o realizando encuestas rurales, la versatilidad de los mapas base garantiza una recopilación y análisis de datos fluidos. Libere todo el potencial de SingularPad y mejore su experiencia topográfica hoy.
