En proyectos de medición de precisión, la perfecta integración de estaciones totales y equipos GNSS es esencial. Los topógrafos a menudo se encuentran equilibrando el uso de estaciones totales para lograr precisión en áreas de señales de satélite muy oscurecidas y equipos GNSS para mediciones rápidas y precisas en espacios abiertos. Sin embargo, la combinación entre estos dos sistemas puede introducir errores en forma de coordenadas de cuadrícula inconsistentes del GNSS y coordenadas terrestres de la estación total.
Comprender la discrepancia: coordenadas de cuadrícula frente a coordenadas terrestres
La discrepancia surge debido a que el proceso de cálculo introduce deformación de proyección en las coordenadas de la cuadrícula medidas por GNSS-RTK. Por otro lado, las estaciones totales proporcionan distancias entre coordenadas terrestres, lo que genera la necesidad de convertir coordenadas de cuadrícula en coordenadas terrestres para identificar errores de cierre.
Definición de coordenadas terrestres y de cuadrícula
Las coordenadas del terreno representan distancias en la superficie terrestre real, considerando la forma elipsoidal y el impacto de la elevación. Por otro lado, las coordenadas de la cuadrícula son parte de sistemas de coordenadas que involucran proyecciones y datos de referencia, donde el método de proyección determina cómo se proyectan las posiciones del terreno en un mapa o cuadrícula.
Proceso de conversión en el software SingularPad

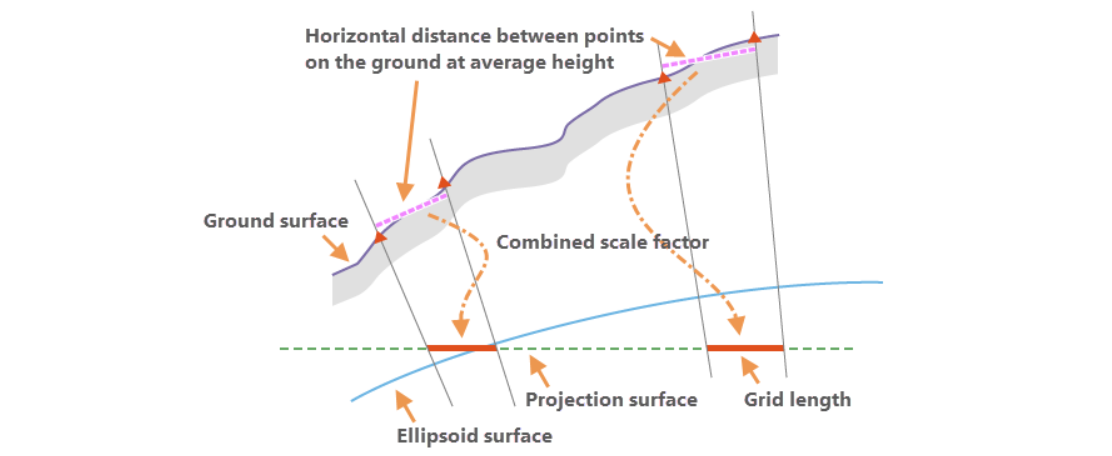

En el software SingularPad, la conversión de cuadrícula a coordenadas terrestres implica el factor de escala combinado, descompuesto en factor de escala de elevación y factor de escala de cuadrícula. La fórmula de cálculo es:
Factor de escala combinado = Factor de escala de elevación x Factor de escala de cuadrícula
Distancia de la cuadrícula = Distancia al suelo x Factor de escala combinado

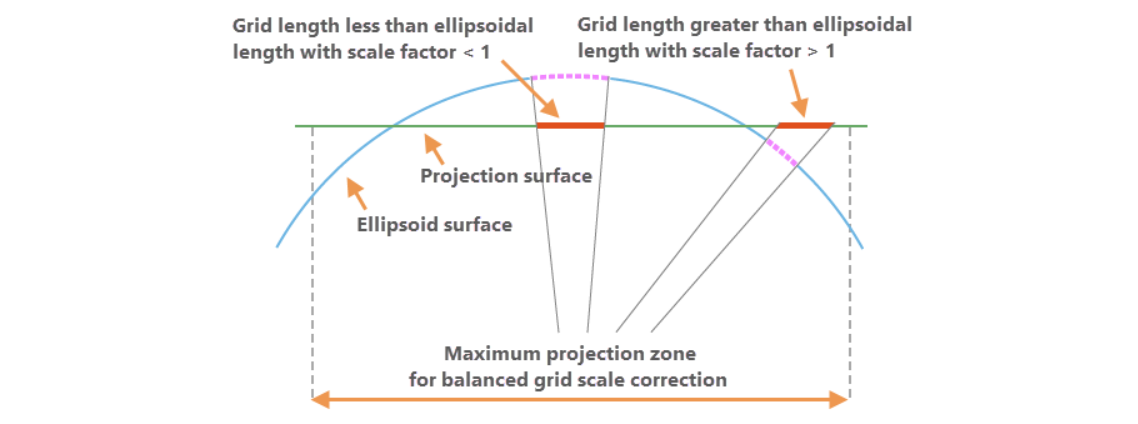

Comprender el factor de escala de cuadrícula
El factor de escala de cuadrícula corrige la deformación de la proyección, que está influenciada por la curvatura de la tierra y varía según el método de proyección y la ubicación elegidos. Por ejemplo, la proyección UTM tiene una relación de longitud de deformación de 0,9996, y la proyección transversal de Mercator muestra una deformación mínima en el meridiano central.

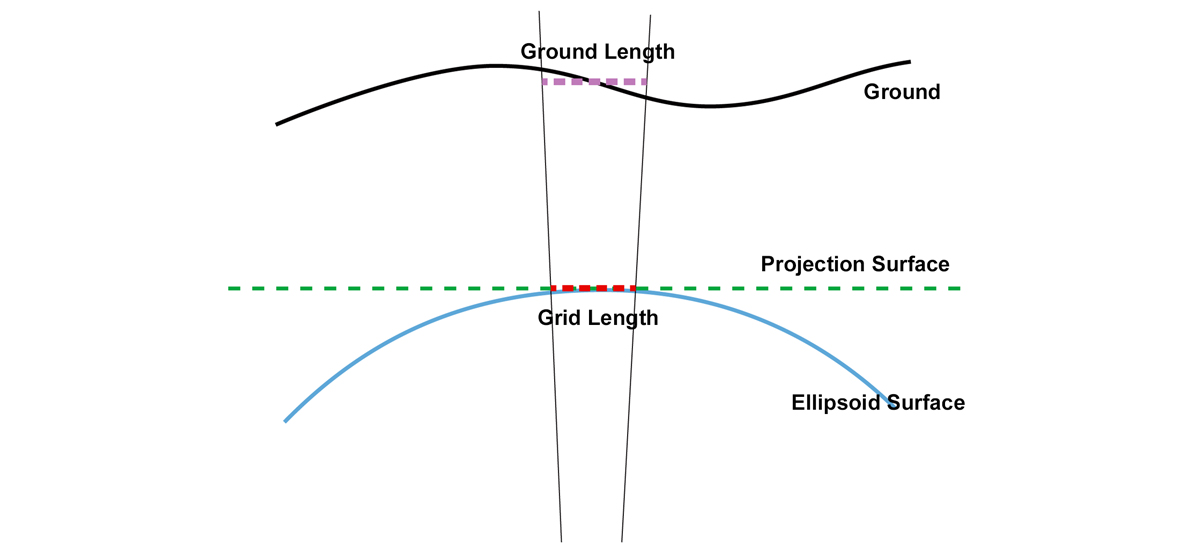

Explorando el factor de escala de elevación
El factor de escala de elevación corrige la deformación causada por las diferencias de altura entre la superficie del suelo del área de medición y el plano de proyección. Suponiendo que el plano de proyección está a la altura 0 del elipsoide, la deformación está vinculada a la elevación de la superficie del terreno del área de medición.

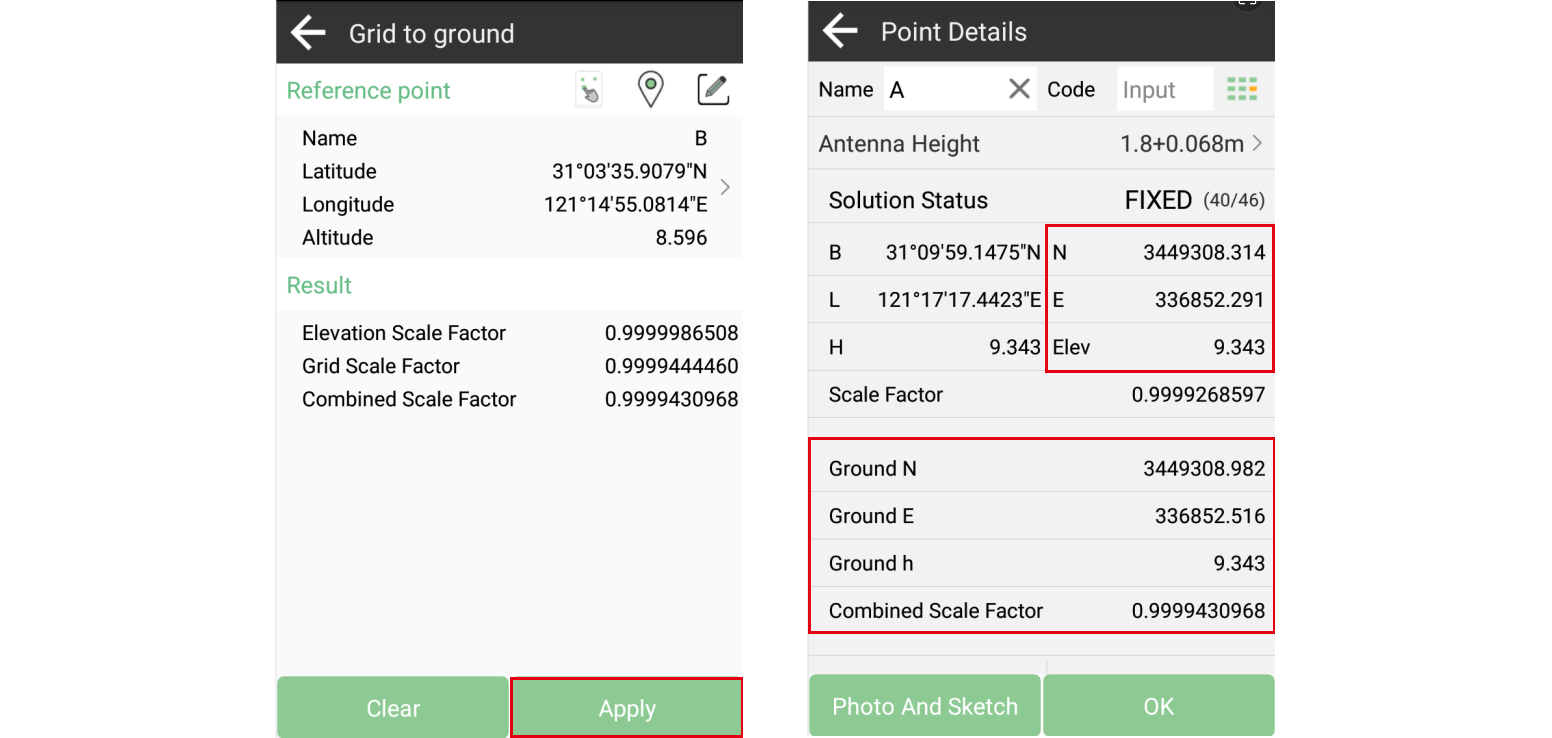

Operación eficiente en SingularPad
SingularPad agiliza este proceso de conversión calculando automáticamente el factor de escala combinado desde cualquier punto. Con un simple clic para aplicar, el factor calculado se aplica a todos los puntos de la base de datos. Esto garantiza coherencia y precisión en todo el conjunto de datos de medición.
Conclusión
Para proyectos de topografía y construcción, la combinación de estaciones totales y GNSS RTK es una tendencia. Comprender y abordar las diferencias entre las coordenadas de la cuadrícula y del terreno a través de sofisticadas soluciones de software como SingularPad garantiza que los topógrafos puedan lograr resultados precisos y confiables en sus proyectos topográficos de alta precisión.
