En la medición RTK diaria, generalmente necesitamos ingresar la altura del poste de medición para convertir las coordenadas en un punto objetivo terrestre. ¿Alguna vez te has preguntado cuál es la posición original medida por el receptor GNSS? ¿Está encima, debajo o dentro del receptor GNSS?
En esta guía cubriremos la posición de las coordenadas originales medidas por el receptor GNSS y cómo se convierte en punto objetivo.
Conceptos clave:
Para comprender los fundamentos del posicionamiento GNSS, es fundamental familiarizarse con varios puntos clave del posicionamiento:

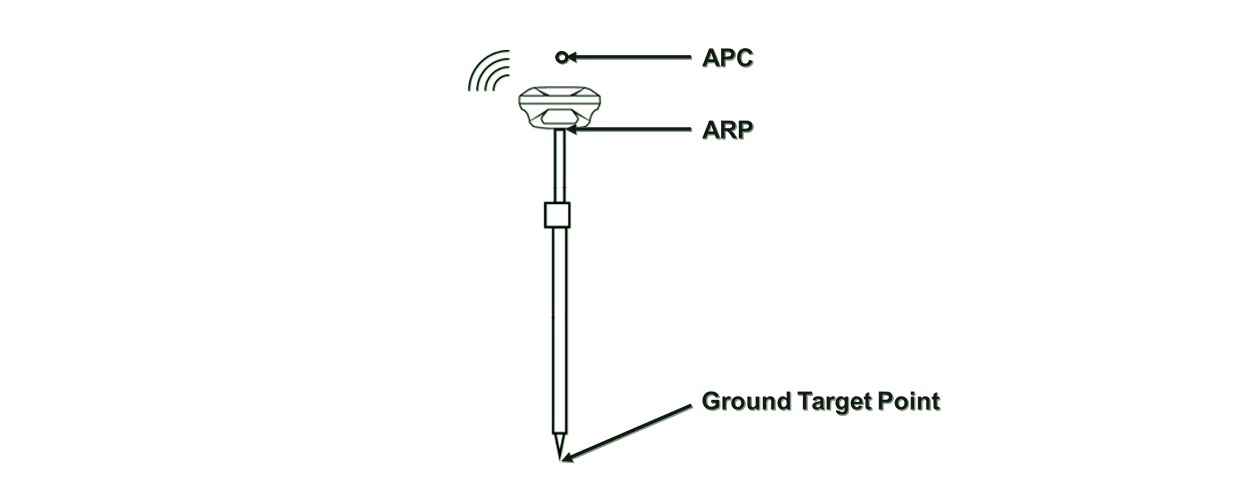

Marcador: Un marcador sirve como señal de referencia terrestre, a menudo conectado a un trípode o directamente a una antena. También se puede considerar como el punto objetivo del suelo al que apunta la varilla de centrado.
ARP (punto de referencia de antena): El punto de referencia de la antena se refiere a un punto bien definido de la antena. Generalmente, se selecciona como punto de referencia el punto de intersección entre la parte inferior de la antena del receptor y el eje central de la antena.
APC (Centro de fase de antena): El APC es el centro de fase de la antena, representando el centro eléctrico encargado de recibir las señales. Cuando la onda electromagnética radiada por la antena sale a una cierta distancia de la antena, su superficie de fase igual será aproximadamente una esfera, y el centro de la esfera de la esfera será el centro de fase equivalente de la antena. Vale la pena señalar que es posible que el APC no coincida con el centro geométrico de la antena. Es un punto teórico del que se considera que emanan las señales.
PCO (compensación del centro de fase): Desviación del centro de fase de la antena, la desviación entre el promedio de APC y ARP.
PCV (variación del centro de fase): PCV se refiere a cambios en el centro de fase de una antena. Representa la diferencia entre el centro de fase instantáneo de una antena y el centro de fase medio.
Comprensión de la medición GNSS:
La tecnología GNSS mide la distancia desde el centro de fase de una antena transmisora de satélite hasta el centro de fase de la antena receptora. Las coordenadas obtenidas por el receptor representan las coordenadas del centro de fase de la antena del receptor. Sin embargo, estas coordenadas no son necesariamente el punto objetivo deseado por el topógrafo. Para lograr esto, es necesario configurar los parámetros de altura de la antena y altura de la varilla durante la medición.
Además, los valores de calibración de fábrica de diferentes antenas pueden variar, lo que requiere la selección del tipo de antena apropiado y la aplicación del modelo de corrección correcto para el procesamiento de datos.
¿Cómo configurar los parámetros de la antena GNSS para productos SingularXYZ?

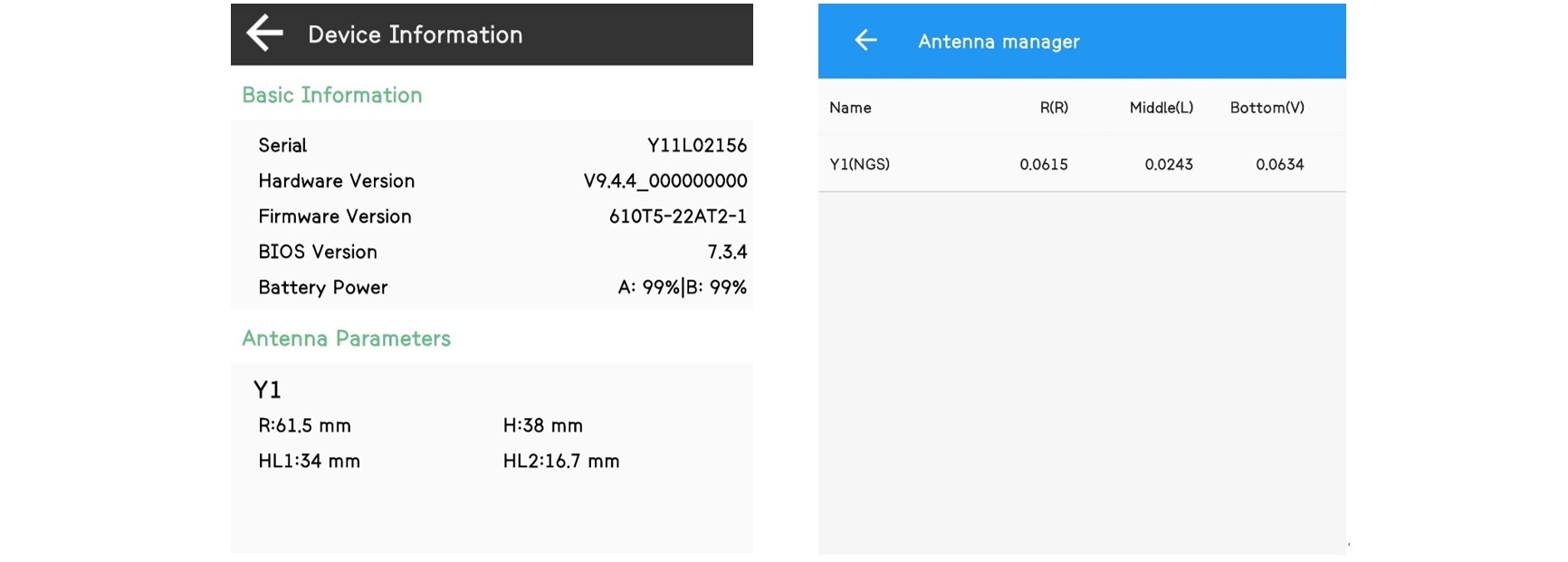

- Para antenas inteligentes como la serie X1, Y1, etc.
Los parámetros de la antena del dispositivo correspondiente también se pueden ver cuando se conectan los receptores RTK a el software de topografía de campo SingularPad o SingularSurv.
- Para receptores GNSS de la serie SV100

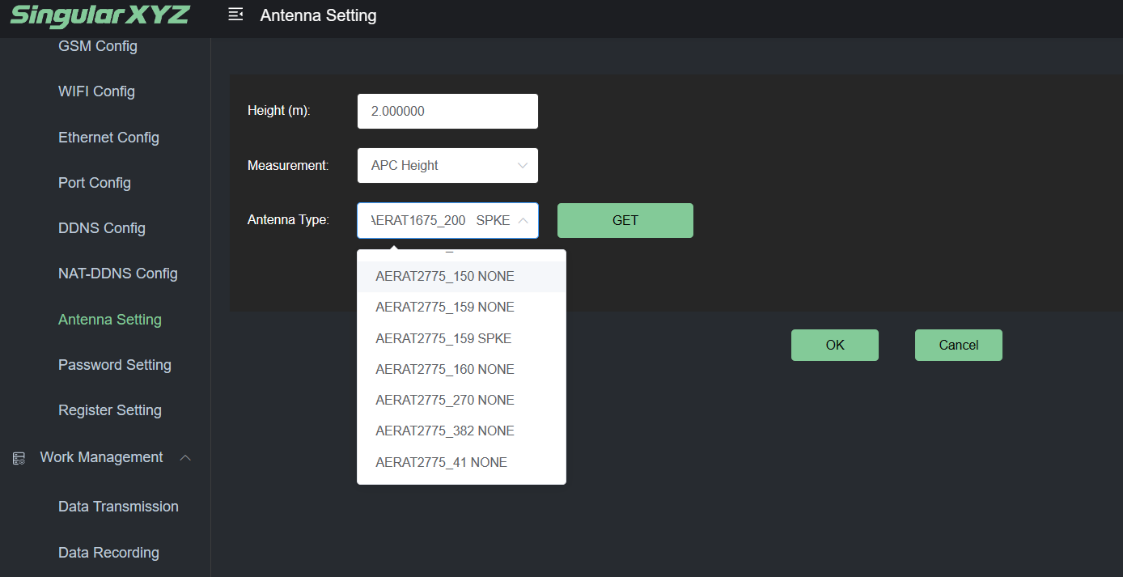

Si está conectando una antena externa al SV100, puede seleccionar el tipo de antena correspondiente en Configuración de antena en la interfaz web.
El posicionamiento de medición GNSS implica varios conceptos críticos, desde ARP y APC hasta PCO y PCV. Comprender la interacción entre estos factores es vital para obtener coordenadas precisas del mundo real. La elección del tipo de antena y la calibración adecuada de los parámetros son esenciales para garantizar mediciones GNSS precisas. Este conocimiento es clave para aprovechar todo el potencial de la tecnología GNSS en diversas aplicaciones.
