En blogs anteriores, exploramos las distinciones entre tres medidas de altura comunes: altura geodésica, altura normal y altura ortométrica. En los levantamientos RTK diarios basados en elipsoides de referencia, encontramos principalmente alturas geodésicas. Sin embargo, a veces es posible que necesitemos una altura normal que se alinee mejor con el terreno local.
En esta guía, aprenderemos qué es el modelo geoide y demostraremos cómo utilizarlo de manera efectiva en sus tareas topográficas diarias.
Si te perdiste el blog anterior, ponte al día aquí:
[Charla técnica | ¿Cuál es la diferencia entre altura geodésica, altura normal y altura orto?]
¿Qué es un modelo geoide?
Un modelo geoide es un modelo de nivelación que convierte la altura geodésica en altura normal considerando anomalías de elevación. Este modelo es elaborado por la Agencia Nacional de Inteligencia Geoespacial (NGA) en colaboración con varias agencias, incluido el Servicio Nacional de Imágenes y Cartografía (NIMA). La construcción del modelo se basa en datos de gravedad superficial de diferentes regiones del mundo y estudios de gravedad aérea en áreas específicas. Los modelos de geoide destacados incluyen EGM84, EGM96, EGM2008 y EGM2020.
La importancia de los modelos geoides
En el ámbito de la ingeniería y la construcción, enfoque principal es la altura normal, mientras que las mediciones GPS proporcionan altura geodésica. Para cerrar esta brecha, necesitamos convertir la altura geodésica u ortométrica a la altura normal.
Esquema 1: Altura ortométrica → Altura normal
El cálculo de la altura ortométrica está influenciado por la gravedad de la Tierra y plantea desafíos para obtener valores precisos. Además, la altura ortométrica se basa en el geoide, un modelo idealizado que resulta difícil de representar con precisión en el mundo real.
Esquema 2: Altura geodésica → Altura normal
Esto implica calcular la diferencia entre la altura de la Tierra y la altura normal, lo que a menudo se denomina anomalía de elevación.
-Método 1: El enfoque tradicional implica medir conjuntamente varios puntos conocidos de GPS distribuidos uniformemente para cubrir el área de control de manera efectiva. Las coordenadas de estos puntos conocidos se utilizan en software de posprocesamiento para limitar el ajuste de los datos de observación, generando coordenadas planas precisas pero con una precisión de elevación susceptible al terreno y a la distribución de puntos conocida. Sin embargo, este método requiere mucho tiempo, es caro y operativamente complejo.
-Método 2: Emplear un modelo geoide para determinar la altura normal. Simplemente aplique el archivo del modelo a su proyecto, lo que permitirá un cálculo rápido de la altura normal de sus puntos medidos.
Aplicando el modelo geoide
1. Descargue los datos: Obtenga los datos relevantes de los sitios web designados y copie el archivo a su dispositivo PDA (por ejemplo, el recolector de datos SC100).
2. Importe el archivo del modelo: abra el software de campo SingularPad,

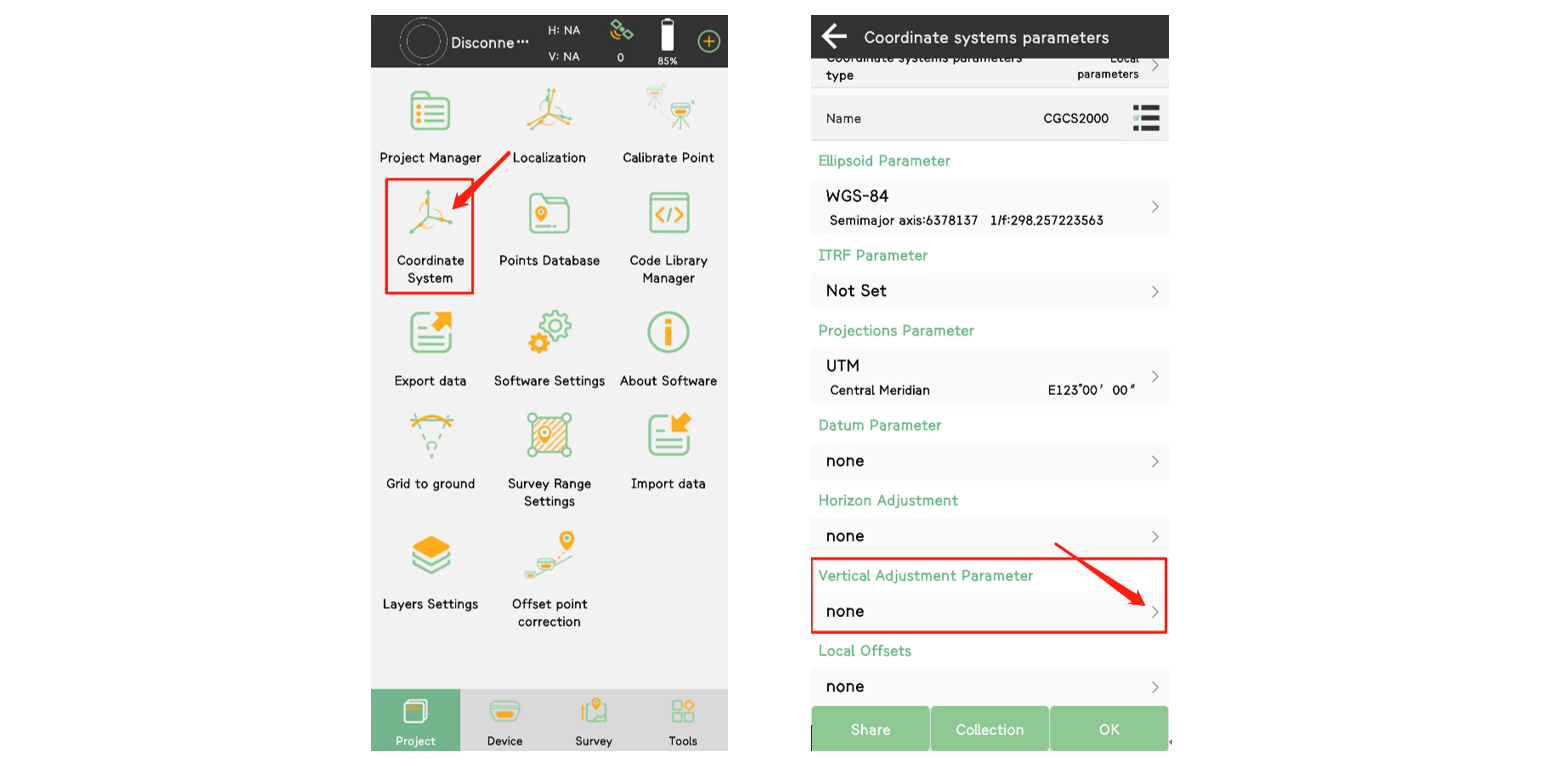

Importe el modelo de geoide como se muestra a continuación cuando configure su proyecto topográfico
Si ya ha iniciado un proyecto, vaya a Proyecto >> Sistema de coordenadas y luego importe el archivo del modelo de geoide.

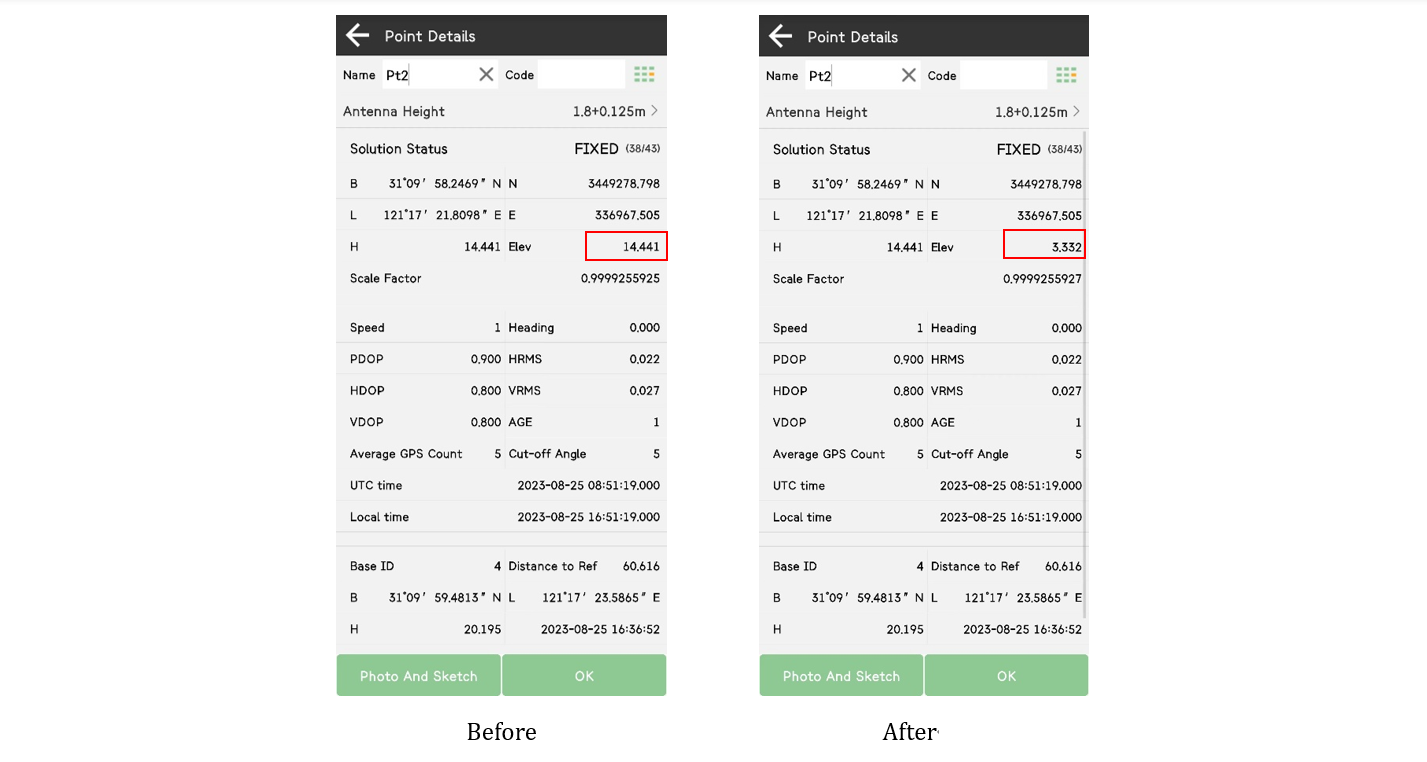

Comparación de casos
En conclusión, comprender y utilizar eficazmente los modelos geoides en la topografía puede mejorar significativamente la precisión y eficiencia de las mediciones de altura, asegurando que los proyectos se alineen con el terreno local y cumplan con los requisitos específicos del proyecto.
Obtenga más información sobre el software de campo SingularXYZ SingularPad:
