En proyectos topográficos, a veces es posible que necesitemos actualizar las coordenadas de la estación base cuando se han medido muchos puntos. Entonces, ¿cómo debemos manejar los puntos medidos anteriormente y continuar topográficamente rápidamente?
En blogs anteriores, presentamos la importancia y un método de Grid Shift: Calibrar punto. Hoy presentaremos otro método: "agregar compensaciones a puntos en un período específico" y comparar sus diferencias en aplicaciones.
Lea el blog anterior:
Charla técnica | ¿Cómo hacer que sus levantamientos sean más precisos? – Importancia del cambio de cuadrícula
Escenarios de aplicación:
Durante los levantamientos diarios, surge un escenario común: no hay puntos conocidos en un proyecto. Para obtener coordenadas precisas para los puntos de control, siempre necesitamos realizar levantamientos estáticos a largo plazo. Sin embargo, debido a limitaciones de tiempo, a menudo iniciamos el levantamiento RTK directamente mientras recopilamos datos estáticos. En tales casos, los topógrafos generalmente establecen la base utilizando coordenadas de un solo punto del punto desconocido para el levantamiento RTK, iniciando simultáneamente el levantamiento estático en la base. Una vez que concluye el levantamiento estático y se derivan las coordenadas de los puntos conocidos mediante el posprocesamiento, es crucial realizar cambios de cuadrícula base en todos los puntos encuestados dentro de este período, asegurando que todas las coordenadas se adhieran a una referencia unificada. Aquí es donde entra en juego la función "Agregar compensaciones a puntos en un período específico".
Introducción a la función:
La función "Agregar compensaciones a puntos en un período específico" hace precisamente lo que sugiere su nombre: agrega compensaciones base a los puntos estudiados durante un período específico. Normalmente, esto consiste en cambiar las coordenadas base de puntos desconocidos a puntos conocidos, asegurando la unidad relativa de los puntos del proyecto.

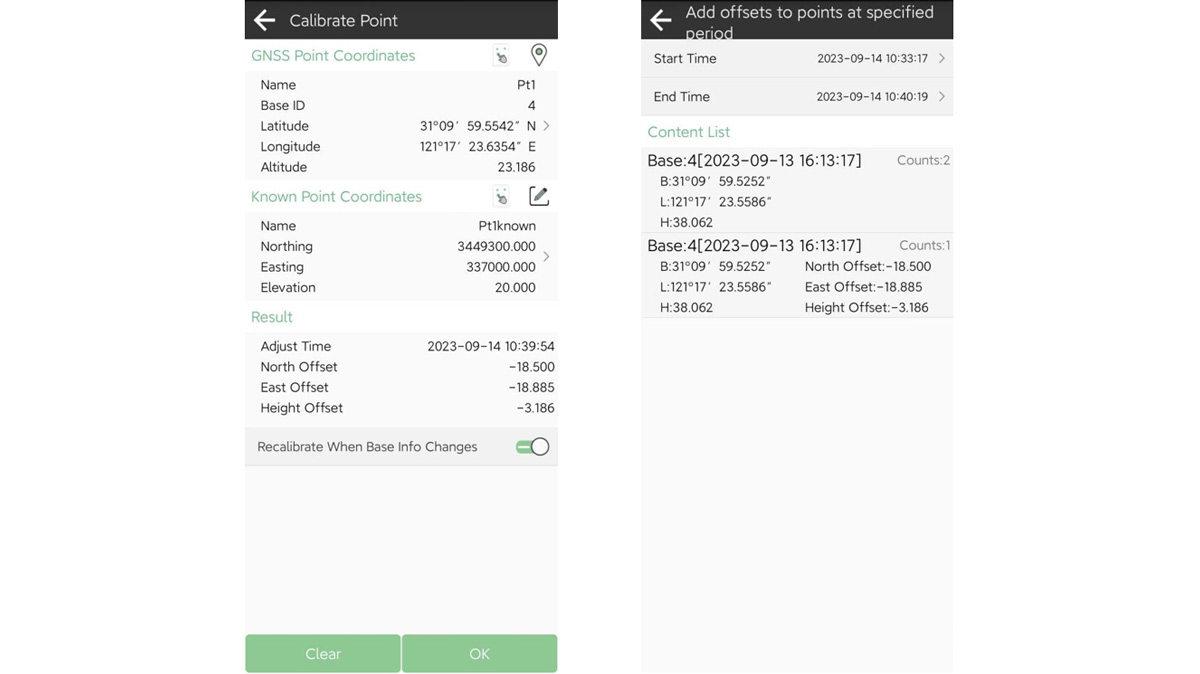

Esta es la principal diferencia entre "Agregar compensaciones a puntos en un período específico" y el método "Calibrar punto" mencionado anteriormente:
Calibrar puntoaplica el desplazamiento base al punto que se va a medir, pero no afecta los puntos previamente medidos. Los puntos que se hayan guardado anteriormente en la biblioteca de puntos no estarán sujetos a esta compensación.
Esta función se utiliza principalmente para proyectos a gran escala donde una estación base no puede cubrir toda el área. Al mover una estación base a la siguiente área, es necesario calibrar la nueva estación base para unificarla con los puntos anteriores.
Agregar compensaciones a puntosen el período especificado compensa los puntos que ya han sido inspeccionados sin afectar los que están pendientes de levantamiento. Podrás ver la base a la que pertenece cada punto encuestado. Al desplazar una base o un punto debajo de esta base, se aplica el mismo desplazamiento a todos los puntos debajo de esa base. El desplazamiento aplicado es visible dentro de esta función y también en los detalles del punto. Este proceso es repetible; puede borrar compensaciones anteriores y aplicar otras nuevas.
Los puntos medidos bajo una base antes y después de usar "Calibrar punto" se muestran como dos períodos distintos en "Agregar compensaciones a puntos en un período especificado" para distinguirlos entre sí. Si desea eliminar esta compensación o aplicarla a encuestas anteriores, tiene la flexibilidad de hacerlo aquí.
Flujo de trabajo de "Agregar compensaciones a puntos en un período específico"

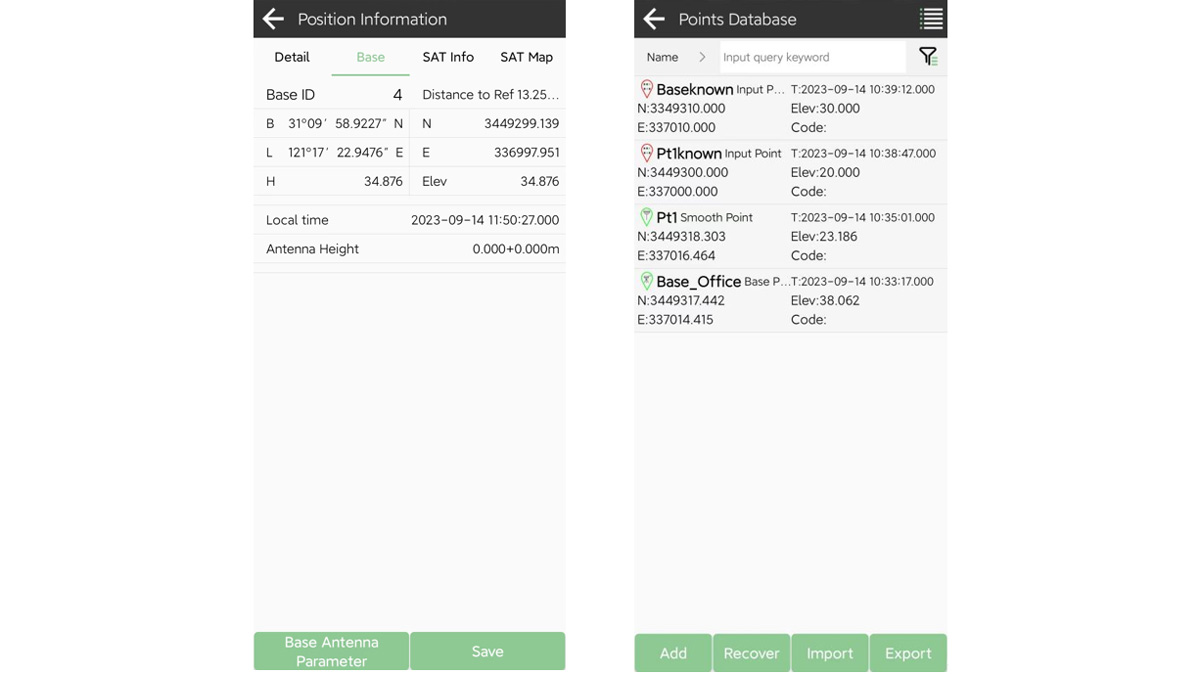

1. Si el nuevo punto conocido es el punto de la estación base:
Guarde las coordenadas base anteriores en la biblioteca de puntos en información base.
Agregue coordenadas de puntos conocidos a la biblioteca de puntos.
En esta función, seleccione las coordenadas base guardadas como coordenadas GNSS.
Seleccione las coordenadas del punto conocido y aplique el desplazamiento.
2. Si el nuevo punto conocido es un punto medido por el móvil:
Agregue las coordenadas de los puntos conocidos a la biblioteca de puntos.
En esta función, seleccione las coordenadas del punto GNSS y las coordenadas del punto conocido agregado.
Aplicar el desplazamiento.
Ambas funciones anteriores son compatibles con el software SingularPad, que es un software de topografía de campo potente y versátil tanto para dispositivos GNSS como para estaciones totales. El equipo técnico ha puesto muchos esfuerzos en investigación y desarrollo continuos, lo que permite que SingularPad cumpla con la mayoría de sus requisitos.
