En el mundo agrícola actual en rápida evolución, donde la precisión y la eficiencia son primordiales, la tecnología GNSS desempeña un papel fundamental a la hora de maximizar el rendimiento y minimizar el consumo de recursos, como el sistema de dirección automática GNSS SAgro100.
Para mantener una precisión de dirección automática de ±2,5 cm de su tractor, además del posicionamiento GNSS de alta precisión, también son importantes la comunicación en tiempo real y la transmisión de datos de alta velocidad. Hoy presentaremos el protocolo Controller Area Network (CAN), el protocolo de transferencia de datos utilizado en la serie SAgro, que permite a los agricultores lograr una mayor productividad y rentabilidad.
¿Qué es el Protocolo CAN?
Controller Area Network, o CAN, es un protocolo de comunicación en serie diseñado para aplicaciones en tiempo real. Desarrollado inicialmente para agilizar la comunicación entre diferentes componentes de los automóviles, CAN ha demostrado su robustez y versatilidad en diversos entornos industriales y de automatización. Se basa en cables de par trenzado para la transmisión de señales, reemplazando los costosos y engorrosos arneses de distribución.
Características clave del protocolo CAN
- Comunicación de datos en serie completa: CAN ofrece una comunicación bidireccional eficiente entre dispositivos.
- Soporte en tiempo real: Permite operaciones en las que el tiempo es crítico, cruciales para aplicaciones como los sistemas de guía y dirección automática.
- Altas velocidades de transmisión: Con velocidades de hasta 1 Mb/s, CAN garantiza una transferencia de datos rápida.
- Direccionamiento de 11 bits: CAN utiliza un identificador único para cada mensaje, lo que facilita una comunicación fluida en sistemas de control distribuidos.
Evolución del protocolo CAN
El protocolo CAN ha recorrido un largo camino desde sus inicios. En 1991 se introdujo la especificación técnica del bus CAN (Versión 2.0), que consta de dos partes: 2.0A y 2.0B, que establecían formatos estándar y extendidos para los mensajes CAN. Posteriormente, en el año 2000, la Sociedad de Ingenieros Automotrices (SAE) propuso el protocolo y desde entonces se ha convertido en el estándar común para redes de áreas de controladores en camiones y autobuses.
Cómo funciona el protocolo CAN
CAN funciona según un principio de transmisión, lo que significa que cuando un nodo de la red envía datos, todos los nodos los reciben. Cada paquete comienza con un identificador de 11 bits que define su prioridad, lo que garantiza una comunicación fluida incluso cuando varios nodos compiten por el acceso al bus. Este esquema de direccionamiento orientado al contenido evita colisiones y garantiza un intercambio de datos eficiente.

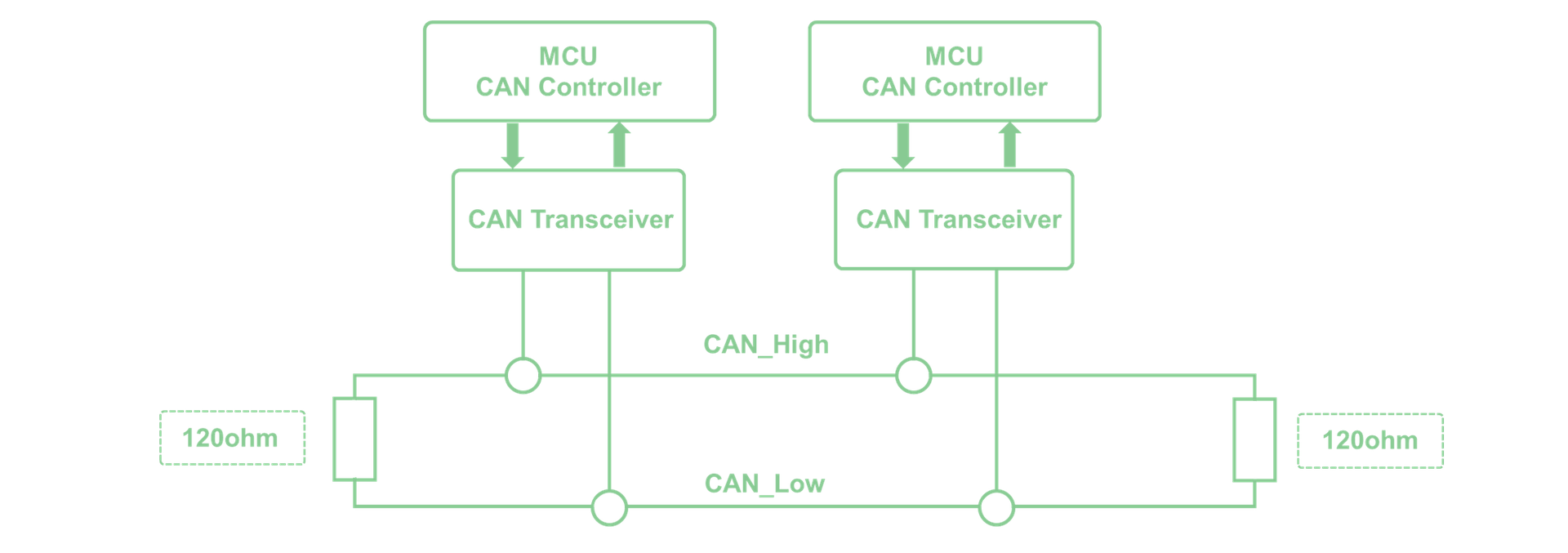

El diagrama de comunicación CAN
Diagrama de comunicación CAN
Definición de señal
CAN utiliza dos niveles de voltaje, "CAN_HIGH" y "CAN_LOW", para representar señales lógicas. Cuando CAN_HIGH-CAN_LOW < 0,5 V, significa una lógica "implícita" 1 (nivel alto), y cuando CAN_HIGH-CAN_LOW > 0,9 V, indica una lógica "dominante" 0 (nivel bajo). La inclusión de una resistencia terminal de 120 ohmios en ambos extremos del bus CAN garantiza la adaptación de impedancia, lo que reduce la reflexión del eco y mantiene la estabilidad de la señal. El uso de señales diferenciales por parte de CAN mejora la confiabilidad, ya que los cambios en el voltaje afectan tanto a CAN_HIGH como a CAN_LOW por igual.
Mecanismo de arbitraje
CAN emplea un sofisticado mecanismo de arbitraje para gestionar las colisiones de datos. Cuando varios nodos intentan enviar datos simultáneamente, el bus compara el identificador (ID) de cada mensaje bit a bit. El mensaje con más ceros en su ID gana prioridad. Esta priorización garantiza una transmisión ordenada de datos en la red.
Características clave del protocolo CAN
1. Control multimaestro: varios nodos pueden comunicarse activamente sin un controlador central.
2. Facilidad para agregar nodos: expandir la red es sencillo, lo que la hace adaptable a los requisitos cambiantes.
3. Comunicación rápida: CAN ofrece una rápida transferencia de datos a largas distancias.
4. Detección y recuperación de errores: Cuenta con sólidas capacidades de manejo de errores, fundamentales para aplicaciones de misión crítica.
5. Aislamiento de fallas: CAN puede aislar nodos defectuosos mientras mantiene la integridad de la red.
6. Escalabilidad: Admite una gran cantidad de nodos conectados, lo que lo hace ideal para sistemas complejos.
Impulsando agricultura de precisión
En conclusión, el protocolo CAN es un componente crítico de los sistemas de dirección y guía automática, ya que facilita una transmisión de datos confiable. compromiso con la innovación en la agricultura de precisión es inquebrantable y estamos dedicados a impulsar el futuro de la agricultura.
