En el ámbito de la ingeniería civil y la construcción, la precisión es la base del éxito. Para garantizar la creación de carreteras seguras y funcionales, la práctica del "replanteo de carreteras" ocupa un lugar central. En esta guía, le presentaremos el proceso de inicio de tareas de replanteo de carreteras utilizando el software de campo SingularPad.
Paso 1: Adquirir archivos de carreteras
El viaje hacia el replanteo de carreteras comienza con la adquisición de datos de diseño de carreteras. Existen dos métodos principales para obtener esta información indispensable:
1. Importar un archivo de carretera

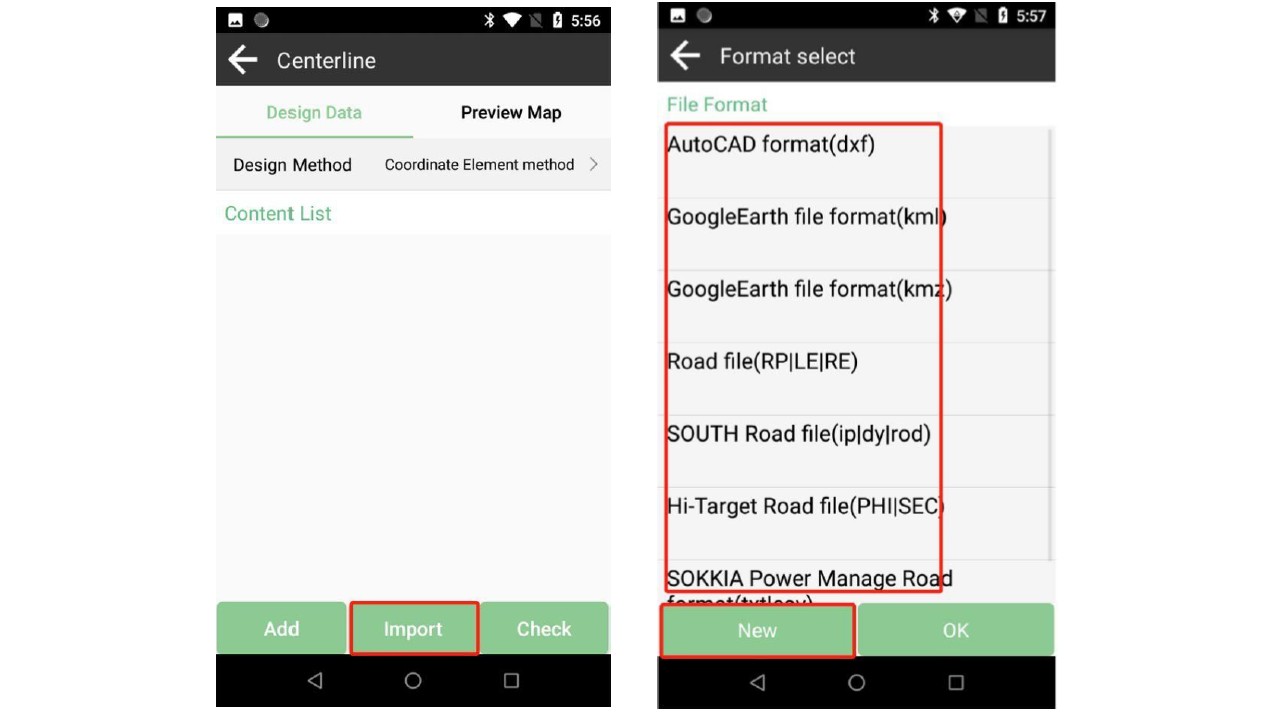

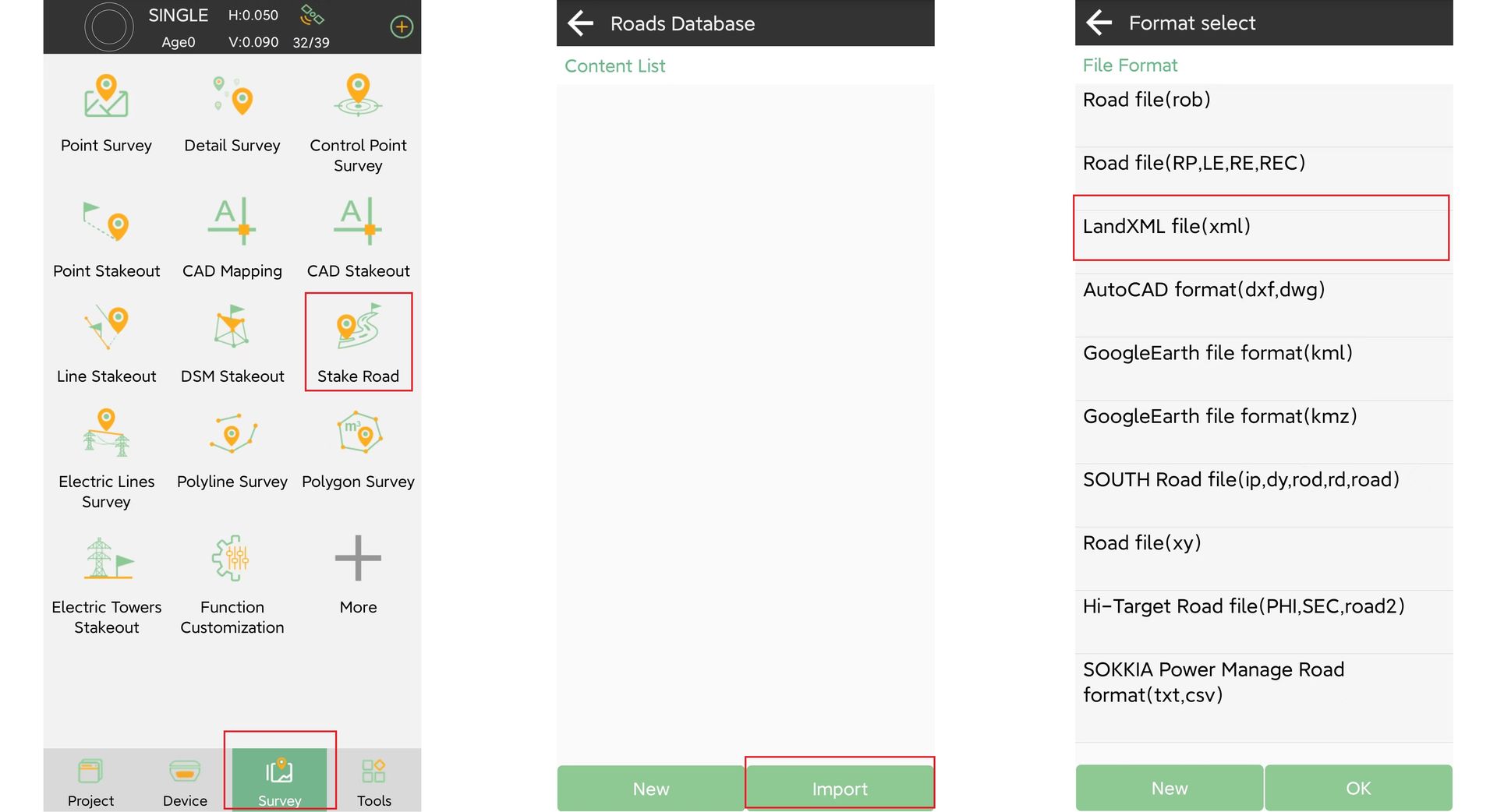

Optimice su flujo de trabajo importando sin problemas archivos de diseño de carreteras existentes, garantizando que su proyecto se alinee perfectamente con las especificaciones aprobadas. En el software SingularPad, navegue hasta Survey >> Stake Road, donde puede importar sin esfuerzo archivos de carreteras, compatibles con formatos comunes como XML, DXF y más.
Pero ¿qué son los archivos XML? Son componentes fundamentales del proceso de diseño y replanteo de carreteras. XML, o lenguaje de marcado extensible, es un formato estandarizado para intercambiar datos estructurados. En el contexto del diseño de carreteras, los archivos XML contienen información vital sobre alineación, perfiles, secciones transversales y más.
Los archivos XML sirven como eje para el intercambio fluido de datos entre diversas aplicaciones de software involucradas en el diseño y la construcción de carreteras. Garantizan que usted utilice datos de diseño precisos, lo que eleva la precisión de sus tareas de replanteo.
2. Diseño de un archivo de carretera

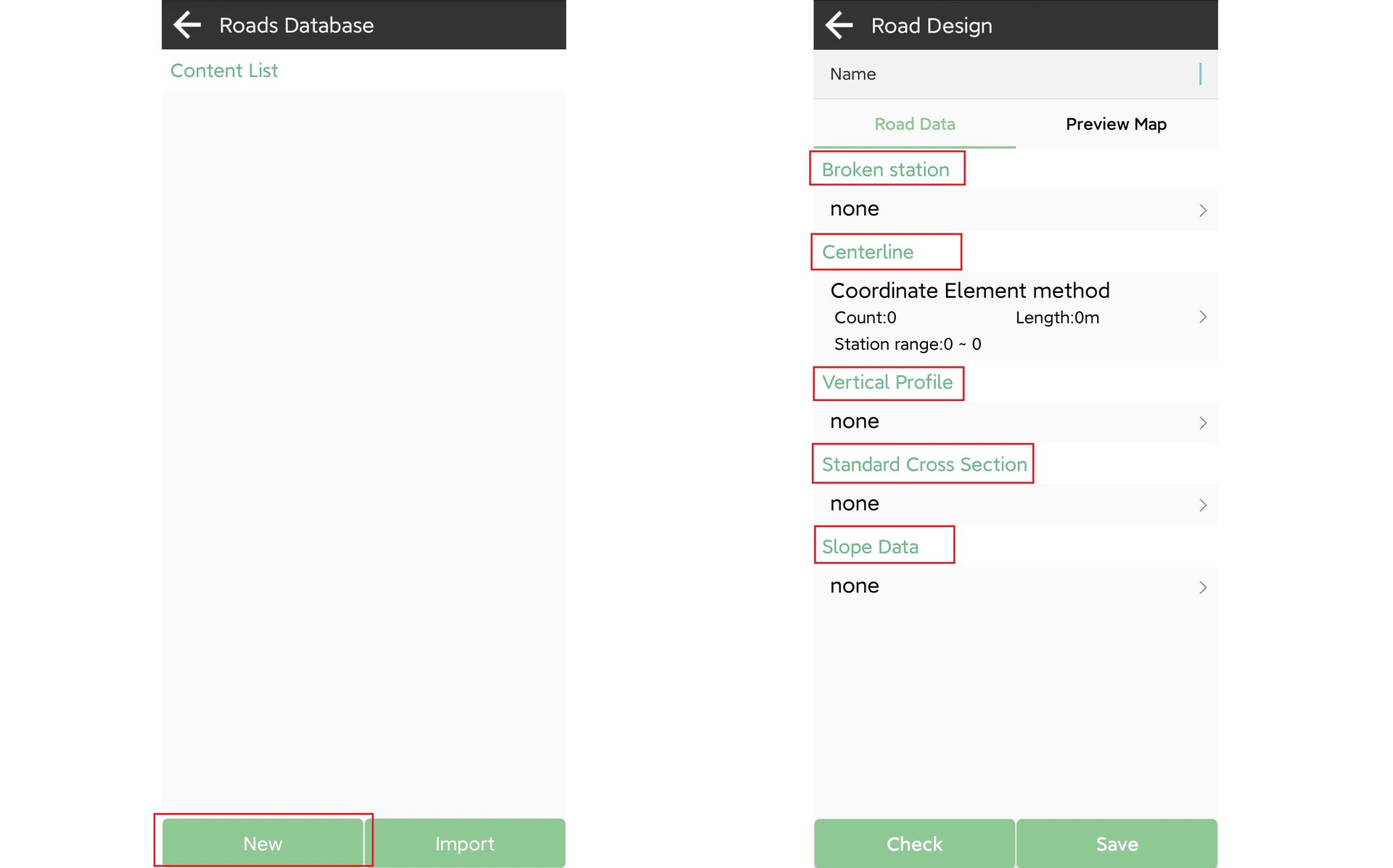

Para aquellos que empiezan desde cero, SingularPad ofrece la libertad de crear un nuevo diseño de carretera, otorgándole control absoluto sobre el proyecto. Haga clic en "Nuevo" para embarcarse en su viaje de diseño de archivos de carreteras. Aquí puede editar meticulosamente parámetros como estaciones rotas, líneas centrales, perfiles verticales, secciones transversales estándar y pendientes.
2.1 Estaciones rotas
Las estaciones rotas denotan casos de discontinuidad en el número de pilotes debido a alteraciones locales o mediciones de secciones. Hay dos escenarios principales: uno en el que la apuesta frontal supera a la apuesta trasera y el otro en el que se queda corto.
Las estaciones rotas vienen en dos tipos:
- Cadenas largas:Cuando el número de la pila frontal excede el número de la pila trasera (por ejemplo, K112+943.305 = K112+900.001), lo que resulta en pilas duplicadas. Aquí tenemos una "cadena larga", en la que la distancia entre dos cadenas largas equivale a la diferencia de pila, normalmente 43,304 metros.
- Cadenas cortas:Cuando la pila frontal es más pequeña que la pila trasera (por ejemplo, K115+309.227 = K115+320.001), provocando un espacio en la estaca. Esto se conoce como "cadena corta", y la distancia entre dos cadenas cortas refleja la diferencia del montón, normalmente 10,774 metros.
En resumen, los números de pila repetidos constituyen una cadena larga, mientras que los números de pila rotos indican una cadena corta. SingularPad maneja sin problemas cadenas largas y cortas y se adapta a múltiples estaciones rotas al mismo tiempo. Recomendamos ingresar primero las estaciones rotas para evitar alteraciones posteriores que puedan afectar otros parámetros. Estas entradas deben hacerse como números reales. Por ejemplo:

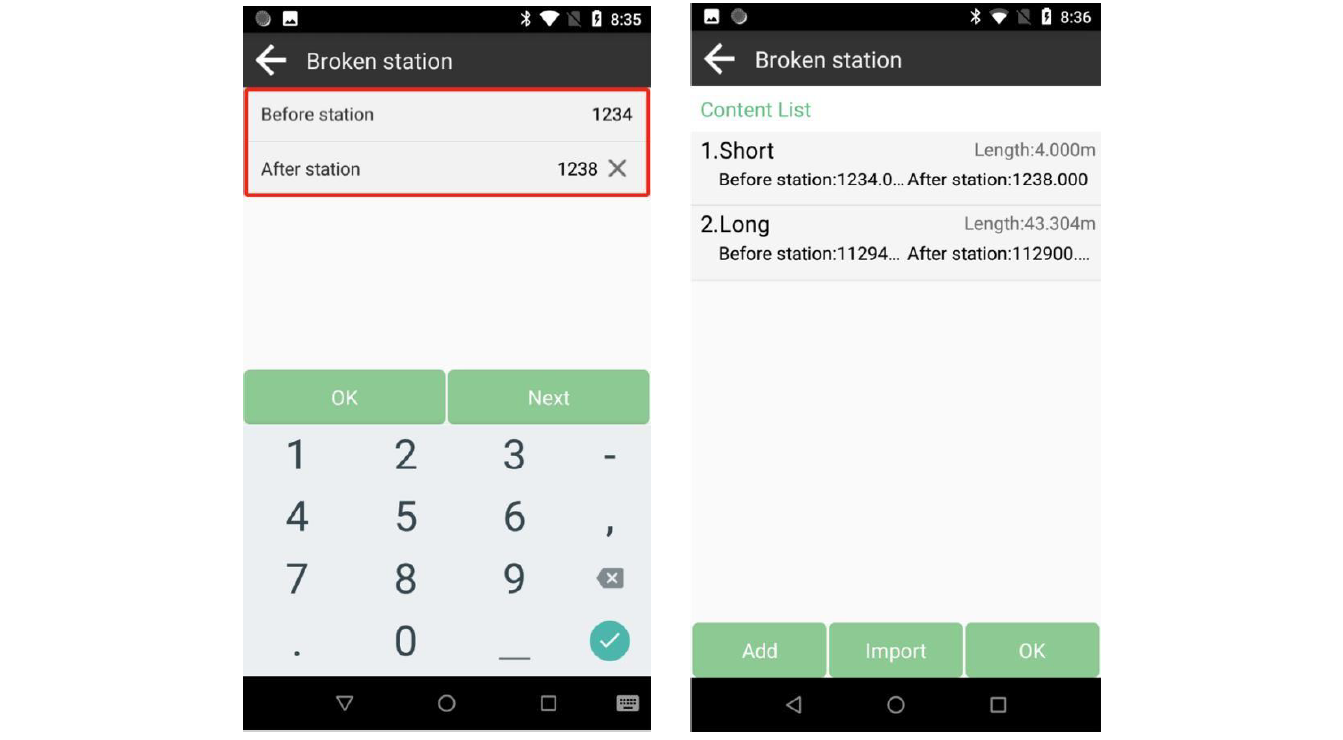

- Antes del descanso:K1+234.000 = K1+238.000. Ingrese 1234 para el kilometraje antes del descanso y 1238 para el kilometraje posterior.
- Antes del descanso:K112+943,305 = K112+900,001. Ingrese 112943.305 para el kilometraje antes del descanso y 112900.001 para el kilometraje posterior.
2.2 Líneas centrales

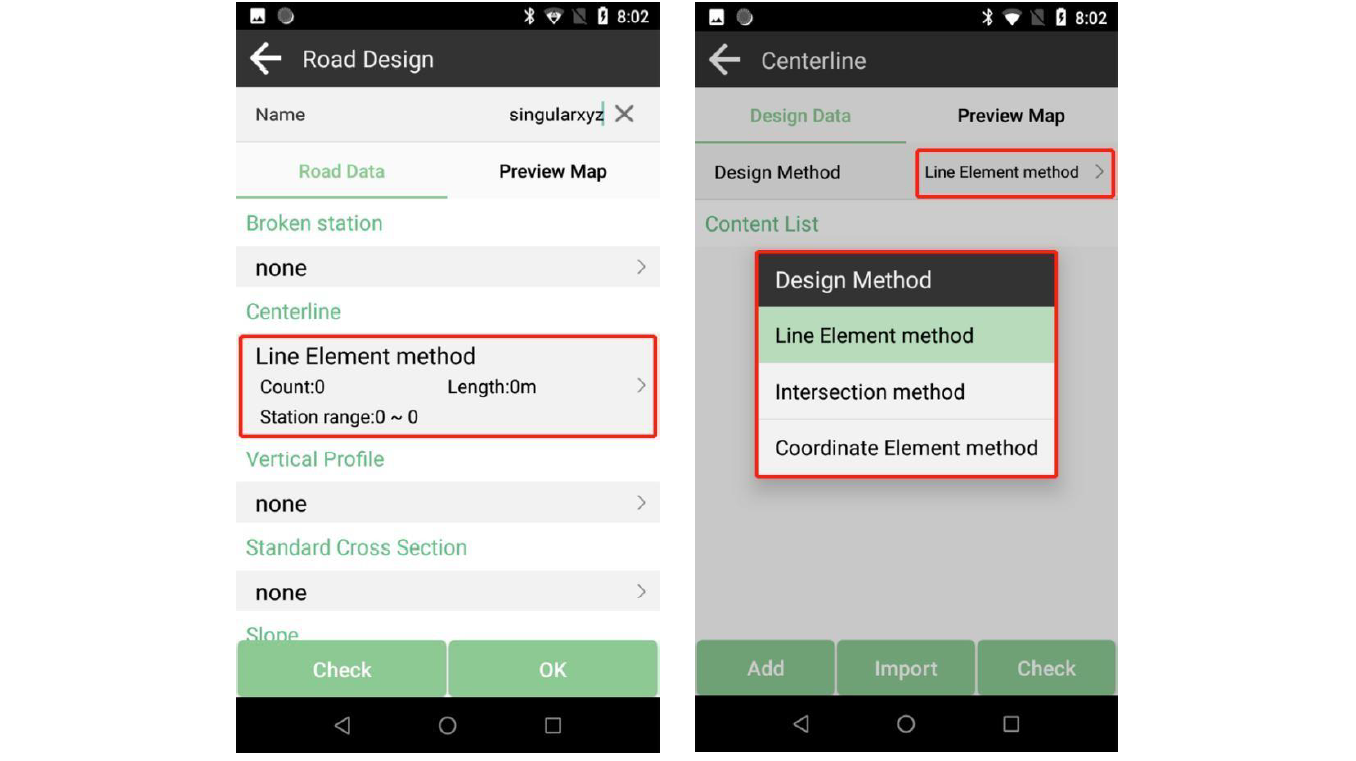

SingularPad ofrece tres métodos distintos para definir la alineación de la carretera: el método del elemento de línea, el método de intersección y el método del elemento de coordenadas.
2.2.1 Método de intersección

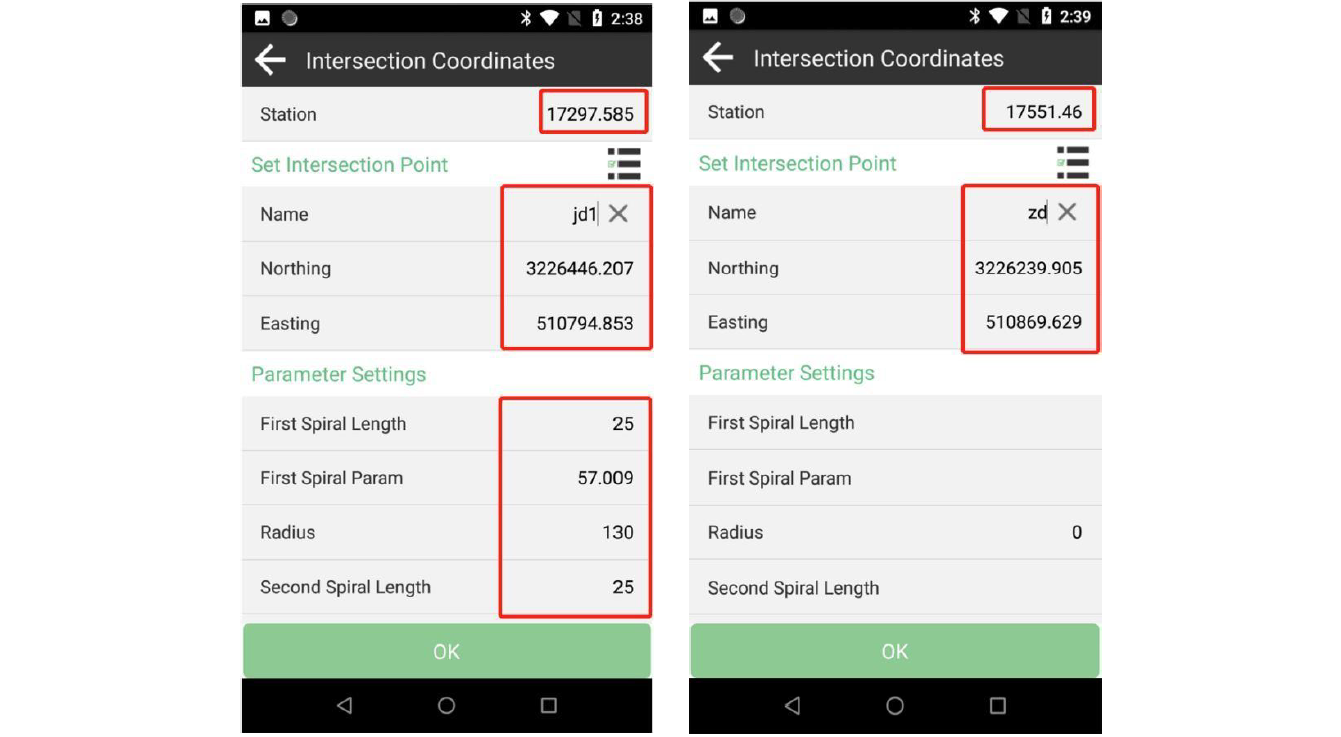

El método de intersección depende de los puntos de intersección y utiliza principalmente coordenadas de puntos para establecer la alineación. Para ejecutar este método:

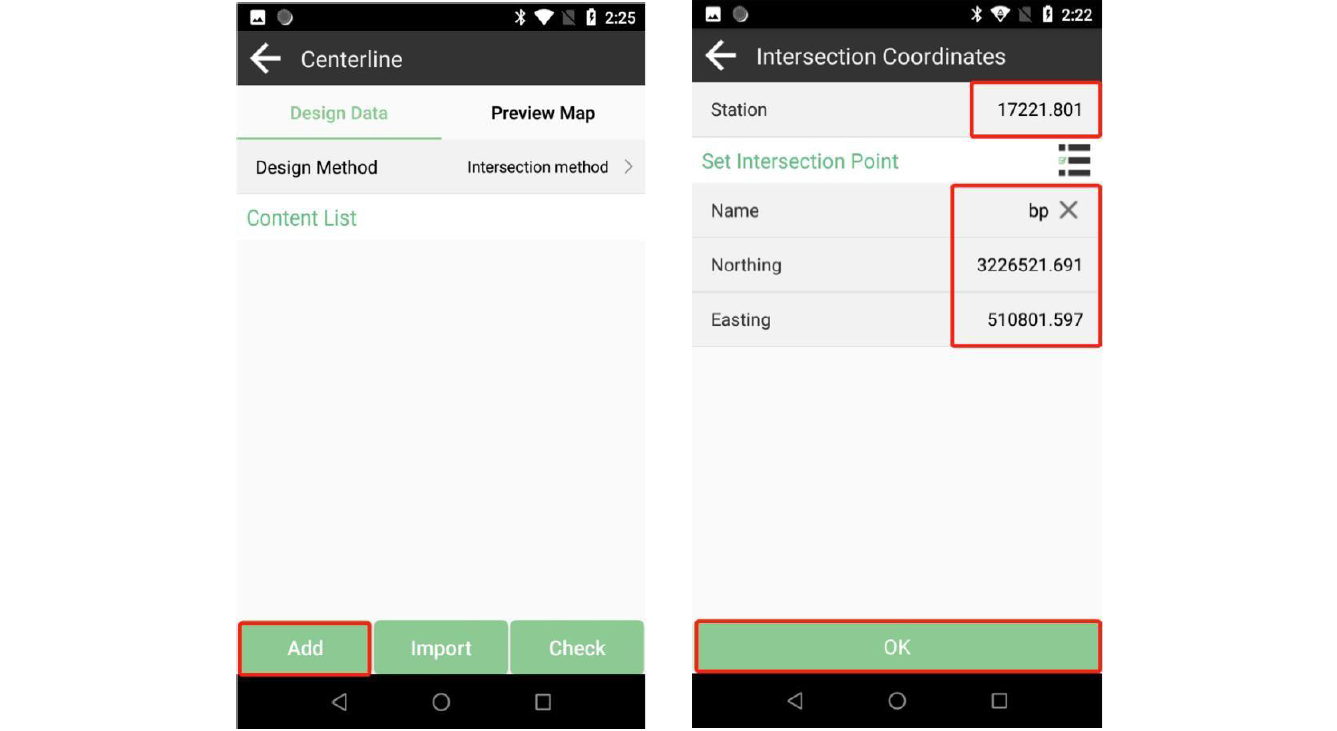

- Comience tocando "Agregar" para ingresar los parámetros para el punto de partida y guárdelo.
- Proceder a ingresar los parámetros para cada estación uno por uno, culminando con el punto final.
- La interfaz central proporciona detalles completos y un mapa de vista previa para su revisión.

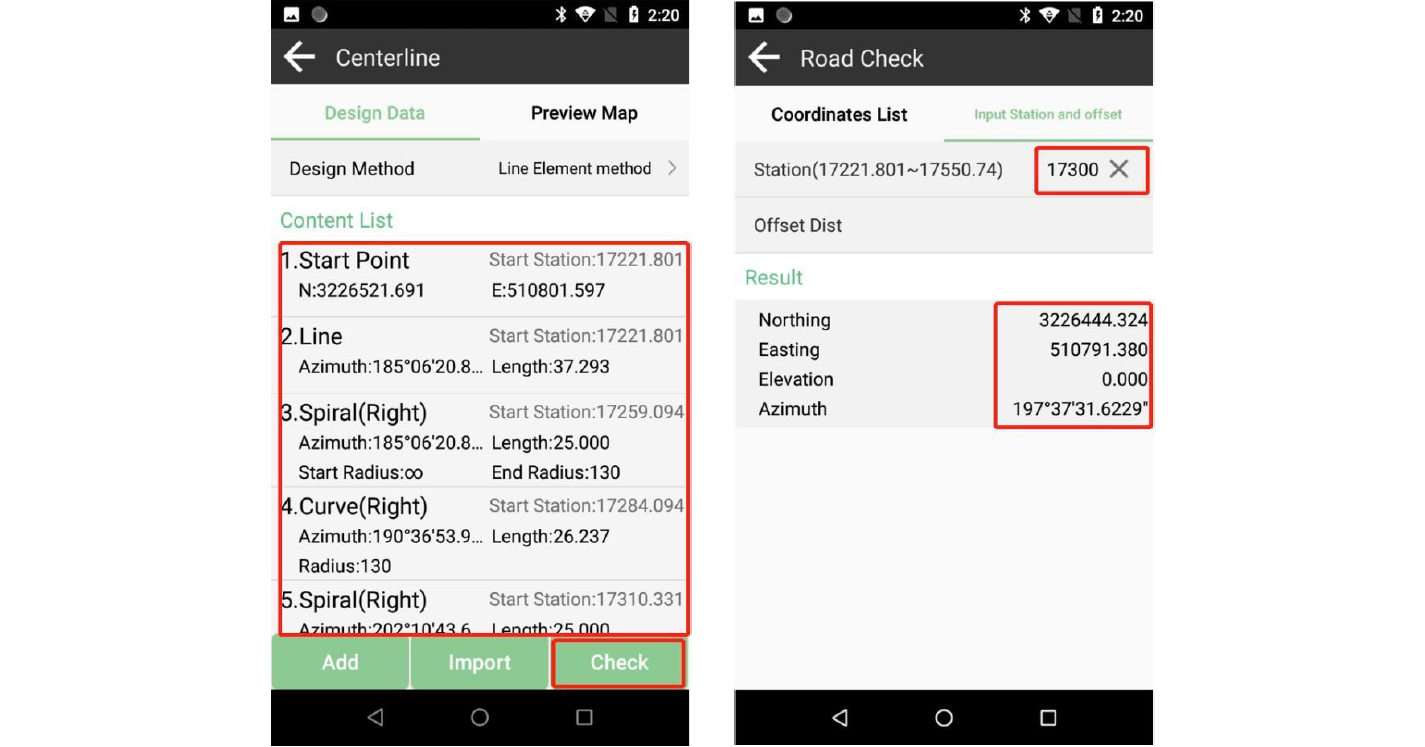

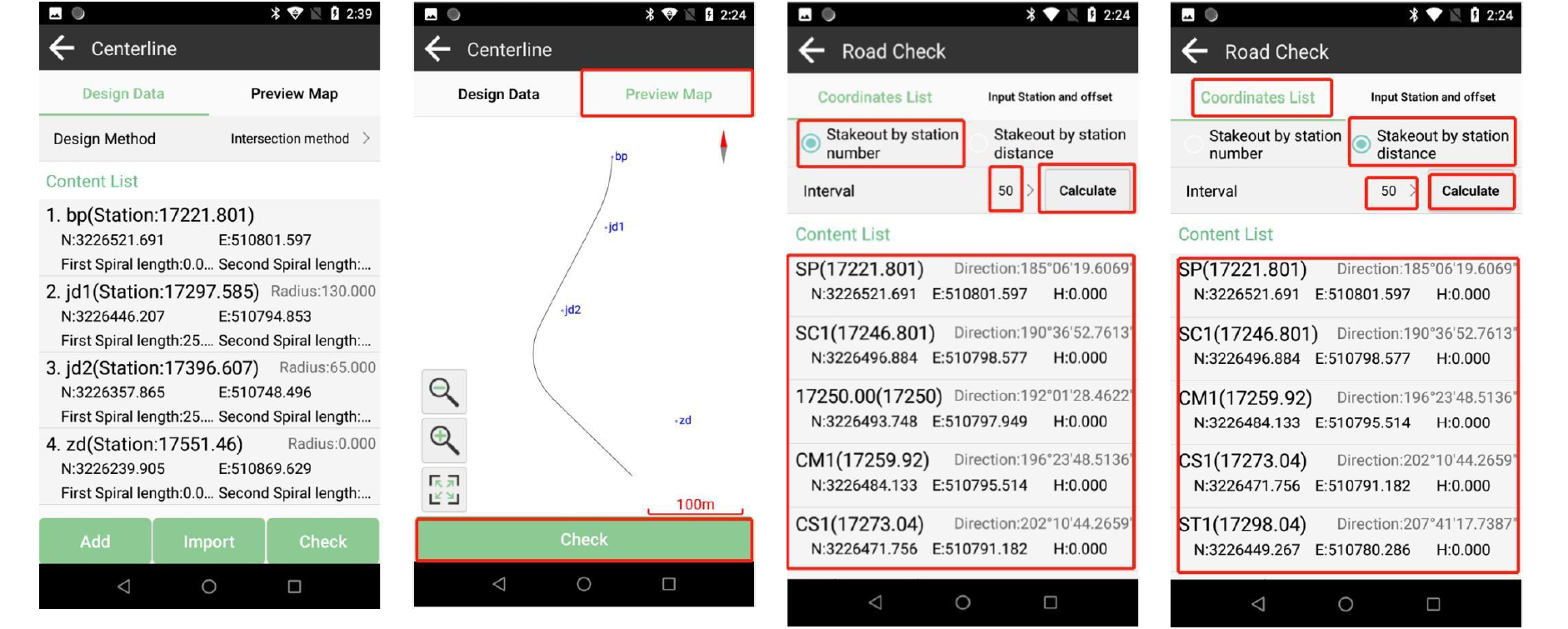

- Utilice la función "Verificar" para examinar las coordenadas utilizando tres métodos de replanteo: por número de estación, distancia o estación de entrada y desplazamiento. Verifique tres o cuatro coordenadas de las estaciones para garantizar que no se ingresen datos erróneos.
2.2.2 Método del elemento de línea
El método de elementos de línea es un enfoque ampliamente preferido que emplea parámetros de elementos como longitud de línea, acimut, espiral y curva para definir la alineación. Para emplear este método:

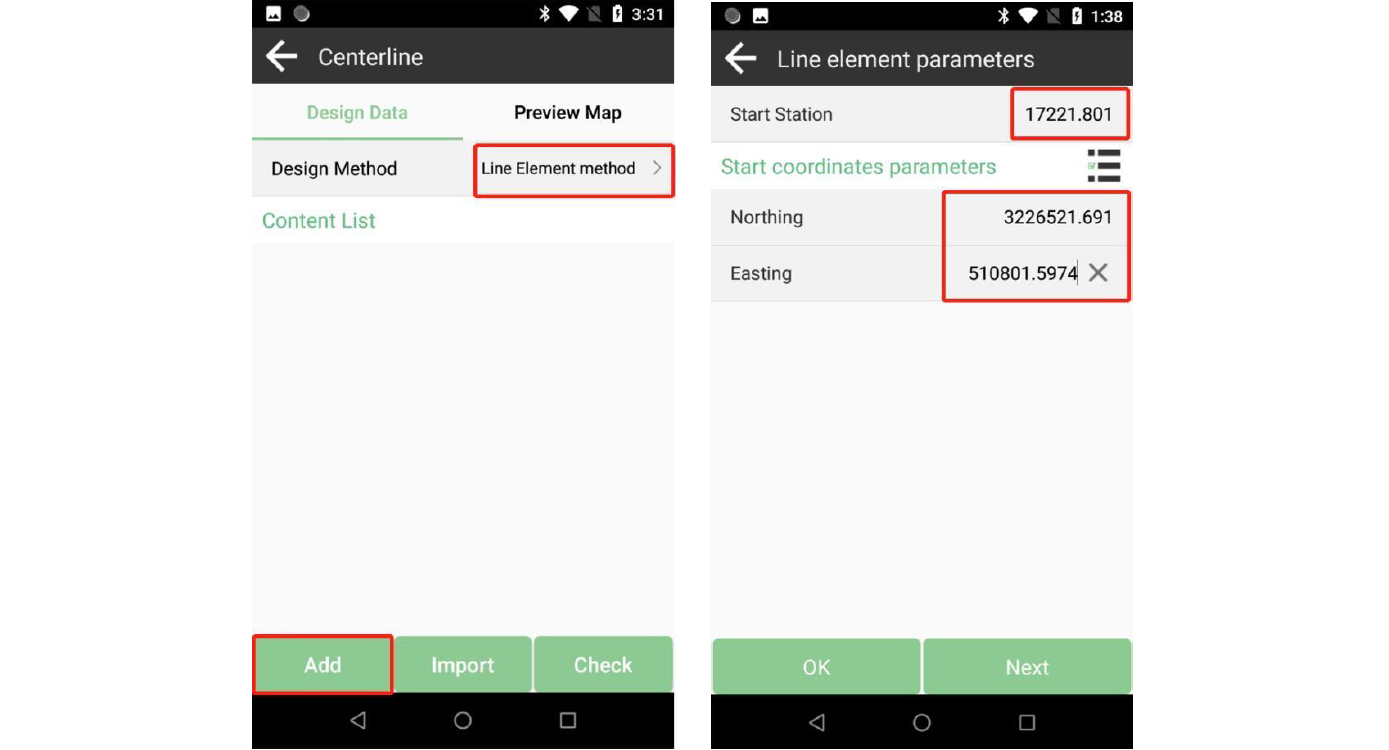

- Elija el método del elemento de línea y agregue la estación inicial.

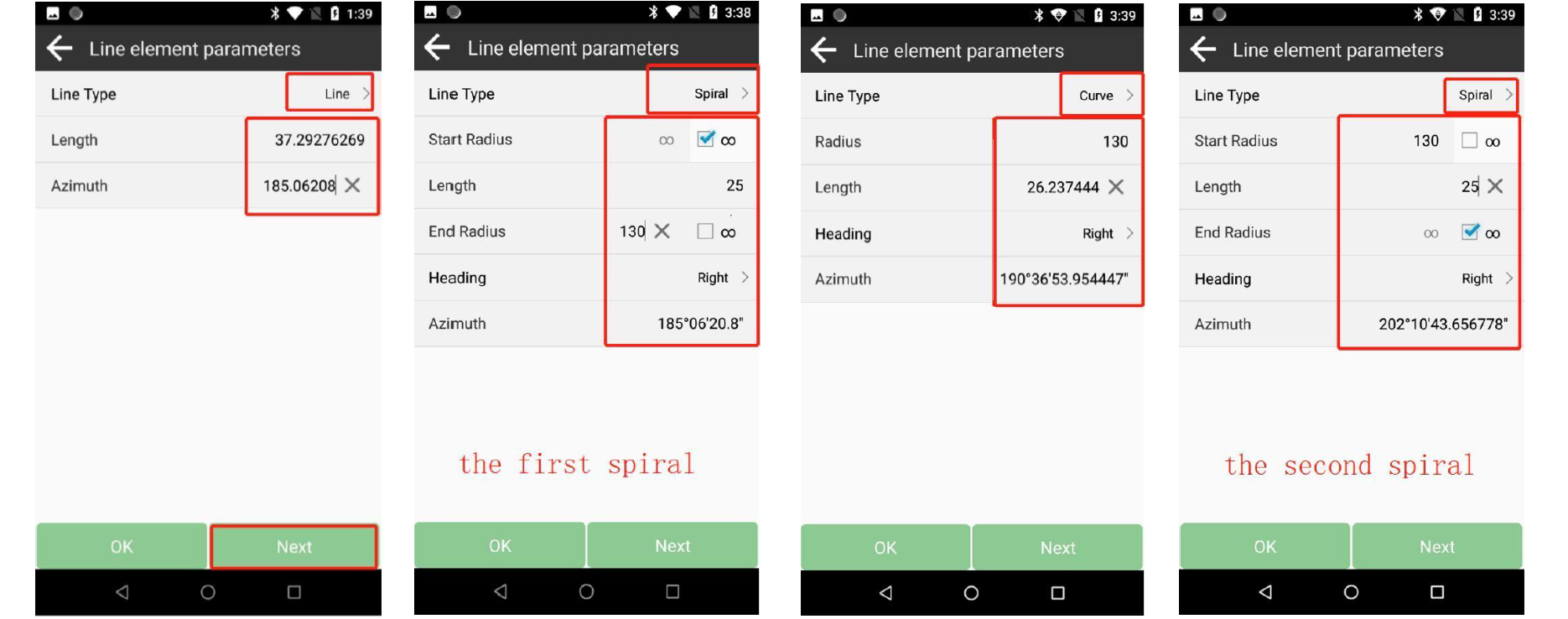

- Posteriormente, ingrese los parámetros para cada característica uno por uno. Normalmente, después de finalizar una función y hacer clic en "Siguiente", la secuencia pasa por línea, espiral, curva y espiral, aunque puede ajustar este orden según sea necesario.
-Importanteconsejo:En la mayoría de los casos, el radio inicial de la primera espiral es infinito, mientras que el radio final corresponde al radio de la siguiente curva. El radio inicial de la primera espiral se alinea con el radio de la curva anterior, con el radio final designado como infinito.
- Puede revisar y editar estos parámetros dentro de la interfaz de la línea central.
2.2.3 Método del elemento de coordenadas

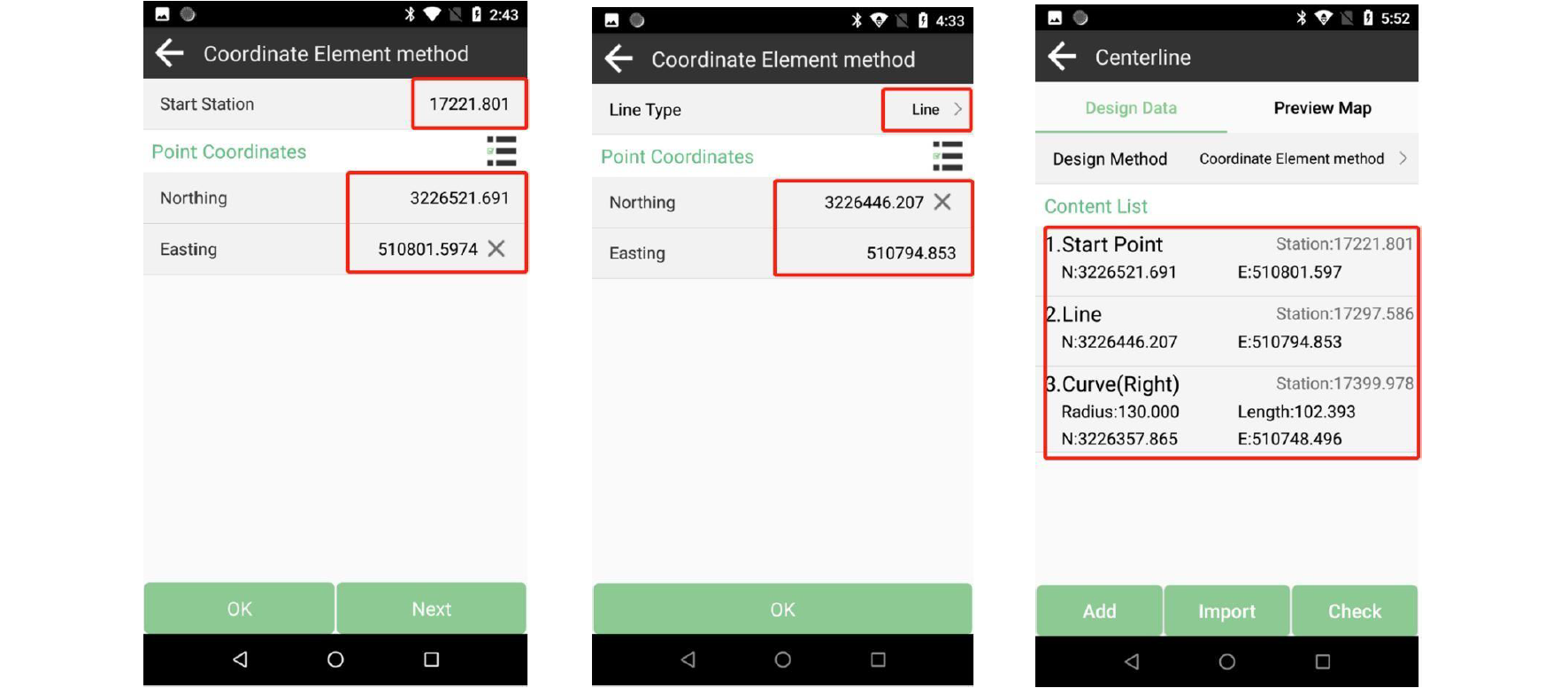

El método de elementos de coordenadas es adecuado cuando la carretera se compone únicamente de líneas y curvas.
- Puede revisar y editar estos parámetros dentro de la interfaz de la línea central. Diseñe carreteras importando archivos de carreteras, seleccionando entre una gran cantidad de formatos disponibles o cree un nuevo diseño.
2.3 Perfil vertical

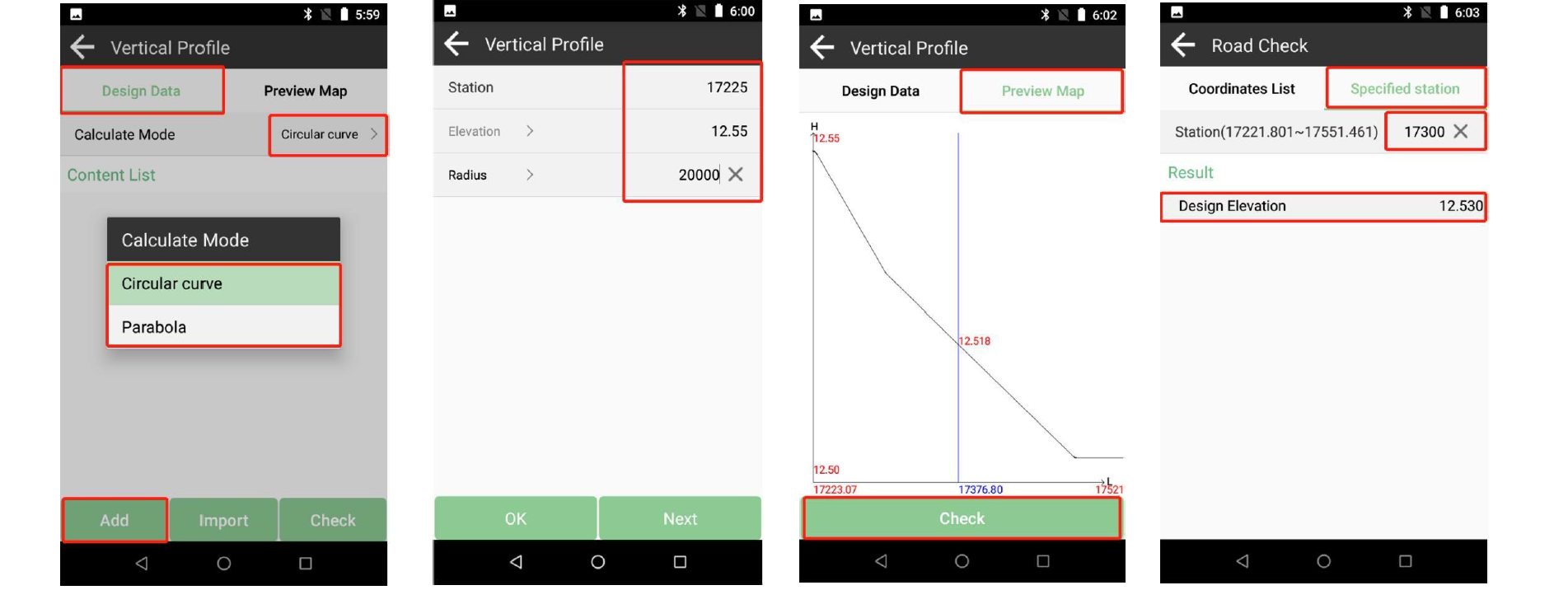

Los perfiles verticales abarcan rupturas de pendiente y ofrecen dos métodos distintos. Puede optar por ingresar datos de elevación en cada estación y revisarlos.
2.4 Sección transversal estándar

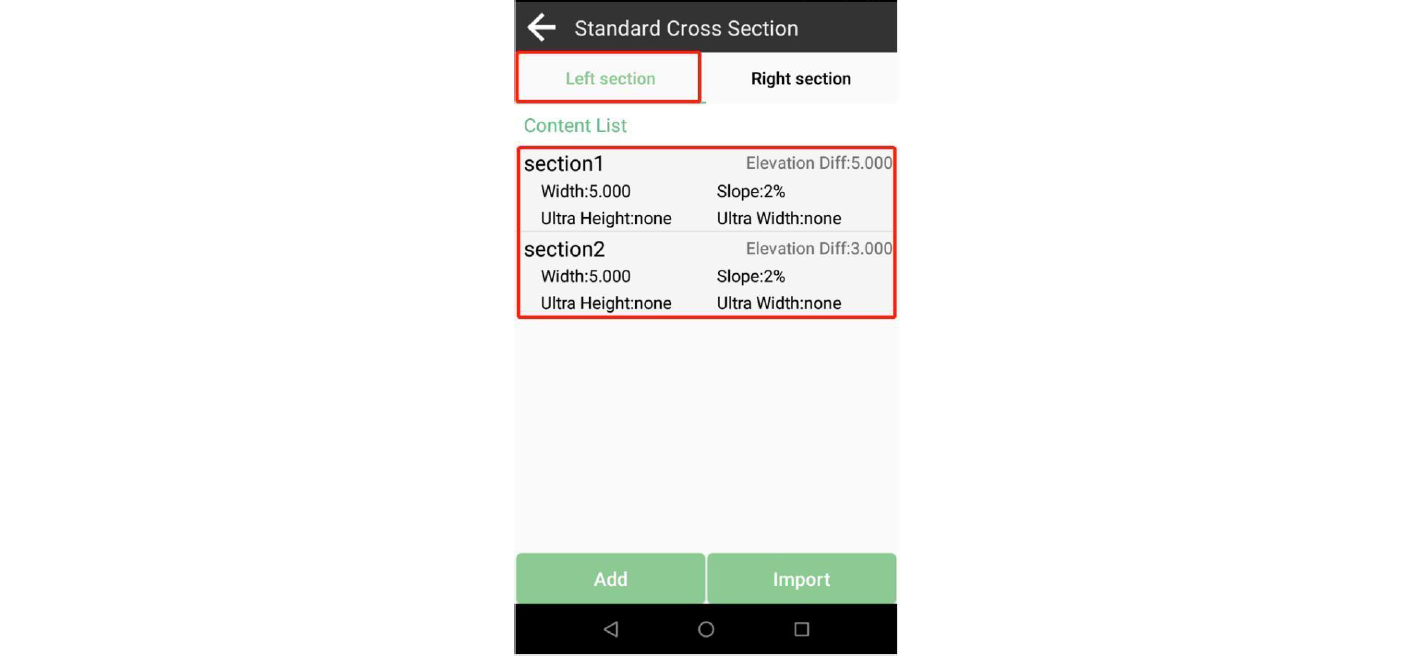

Las secciones transversales estándar se pueden importar y personalizar dentro de SingularPad. Cada sección transversal comprende secciones izquierda y derecha.

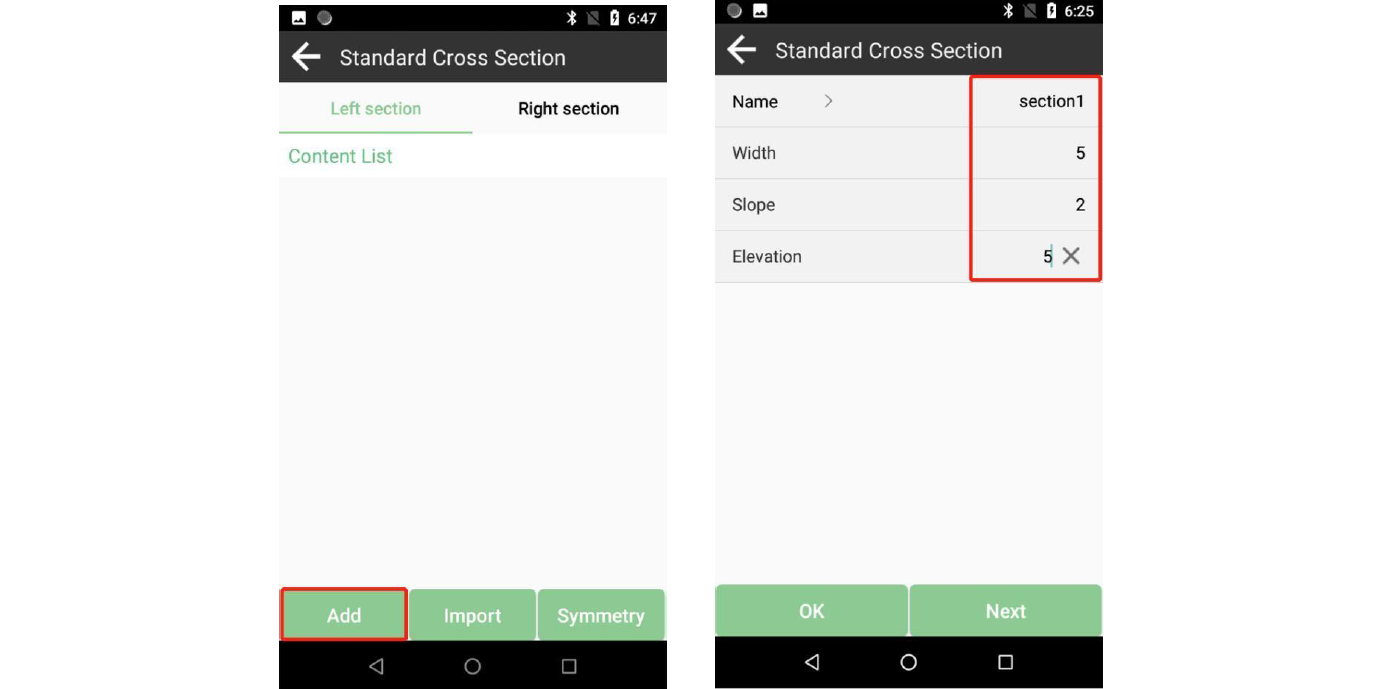

- Normalmente, la edición comienza con la sección izquierda, donde se ingresan parámetros como ancho, pendiente y datos de elevación. Haga clic en "Aceptar" para guardar o en "Siguiente" para pasar a la siguiente sección. Todas las medidas están en metros.
- Si la sección derecha refleja la izquierda, simplemente seleccione "Simetría" en la interfaz de la sección derecha para replicar automáticamente la sección derecha. De lo contrario, ingrese manualmente los datos de la sección correcta.

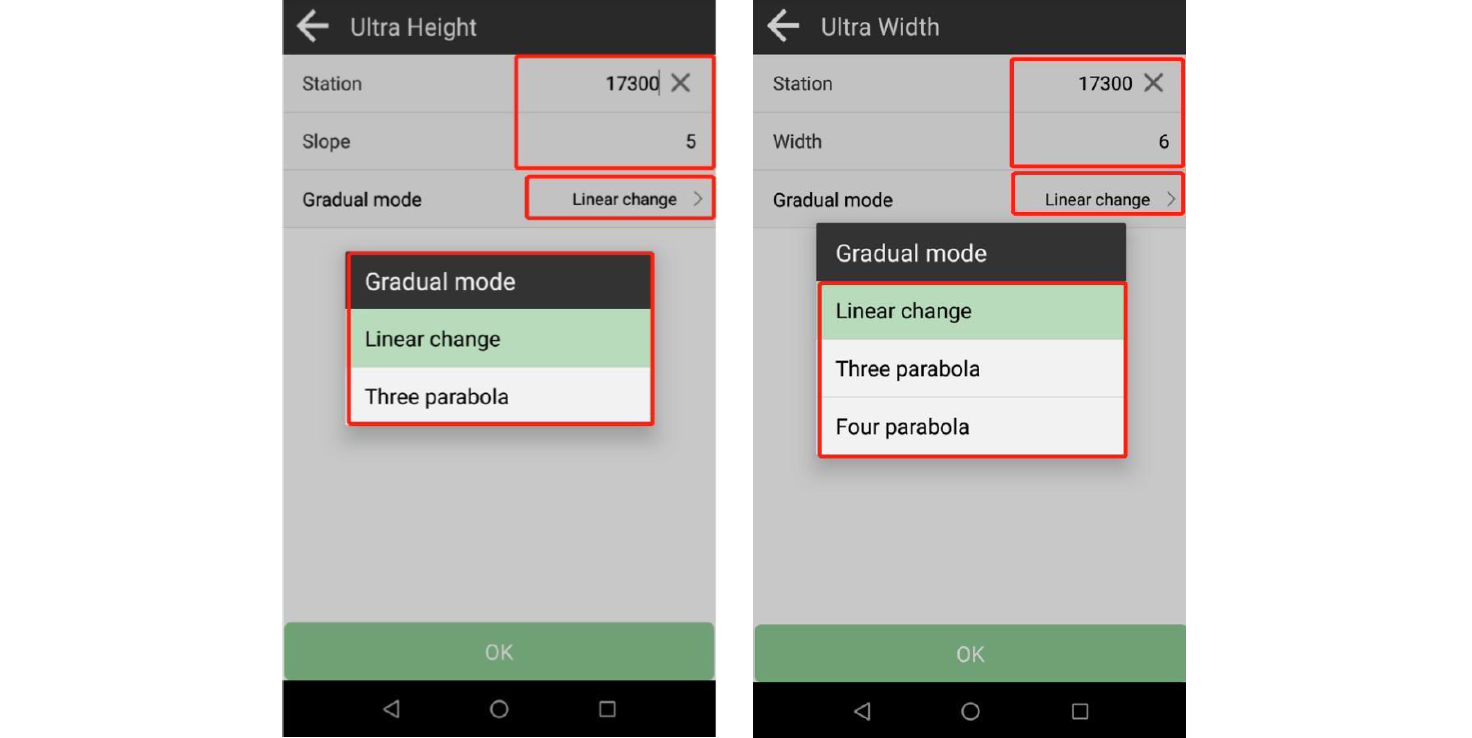

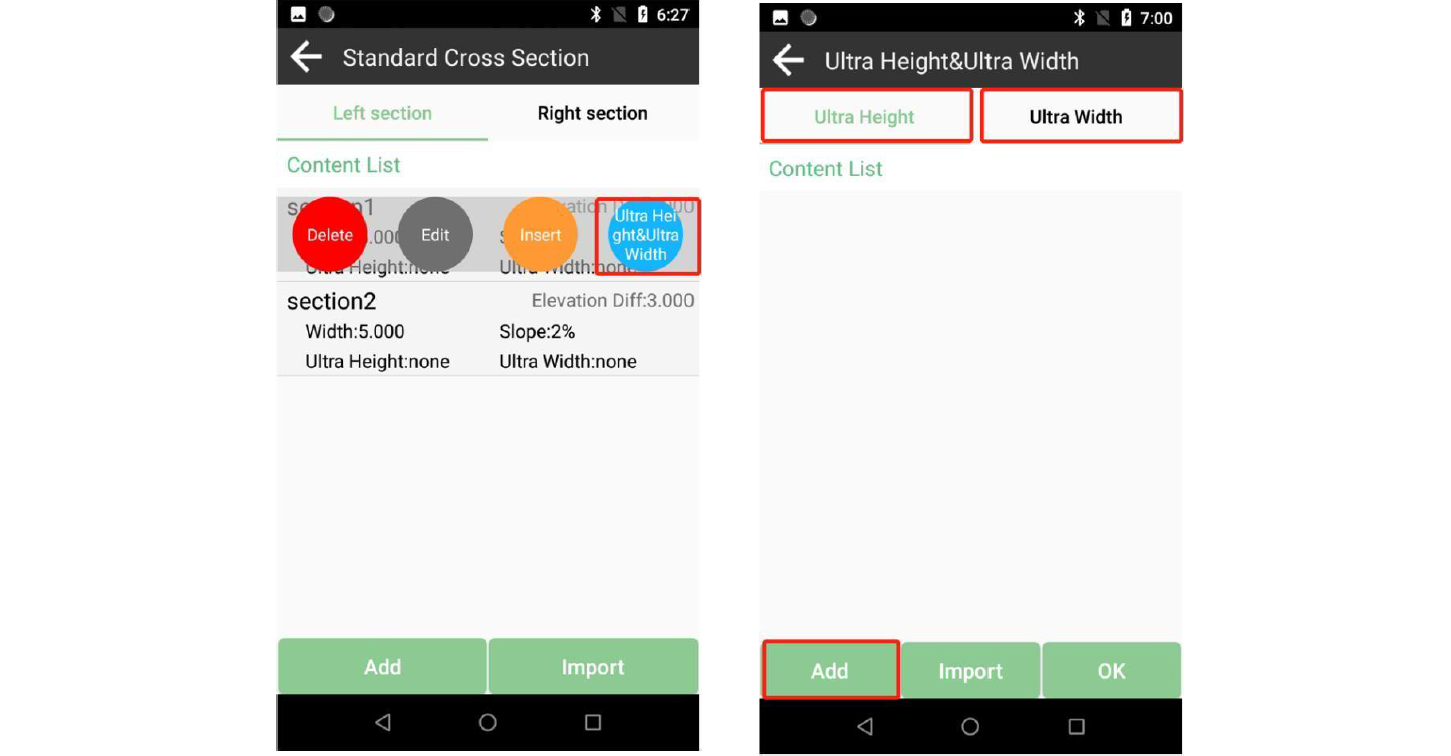

- Si se requiere ingresar datos de ultraaltura y ultraancho, toque los datos de la sección transversal ya ingresados en la lista de contenido e ingrese la información necesaria.
2.5 Datos de pendiente

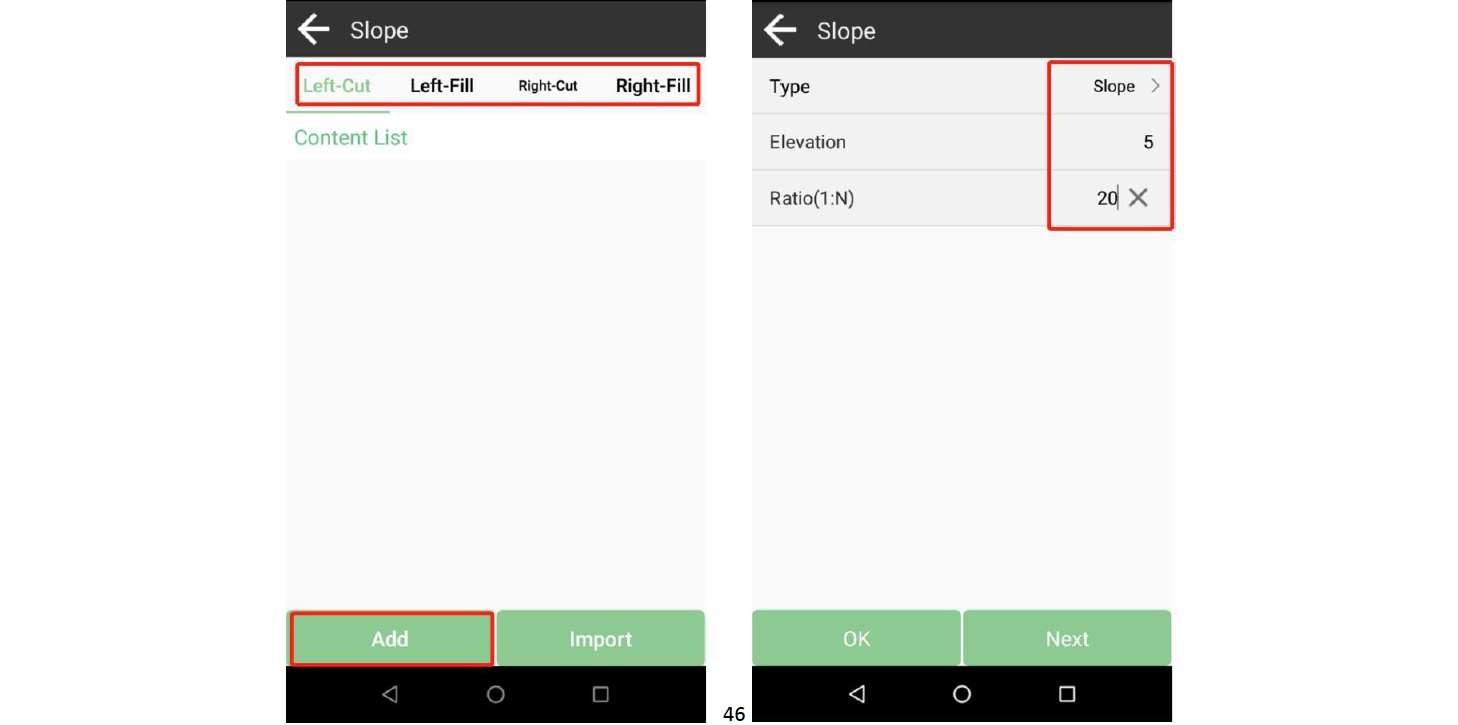

Para completar el diseño de su carretera, ingrese datos de desmonte o terraplén para cada estación según sea necesario.
Con sus archivos de carreteras meticulosamente elaborados, ahora está preparado para profundizar en el proceso de replanteo de carreteras. En el próximo capítulo, nos centraremos en la preparación para el éxito y la configuración de los datos de la carretera para su proyecto.
