Desde el lanzamiento del receptor RTK visual y láser Orion ONE, se han recibido algunas preguntas de usuarios curiosos sobre su nueva función de topografía láser. En esta guía, abordaremos algunas de las preguntas más frecuentes para ayudarlo a comprender mejor cómo utilizar esta función y tomar decisiones informadas.
P1: ¿El láser del Orion ONE es visible a la luz del sol?

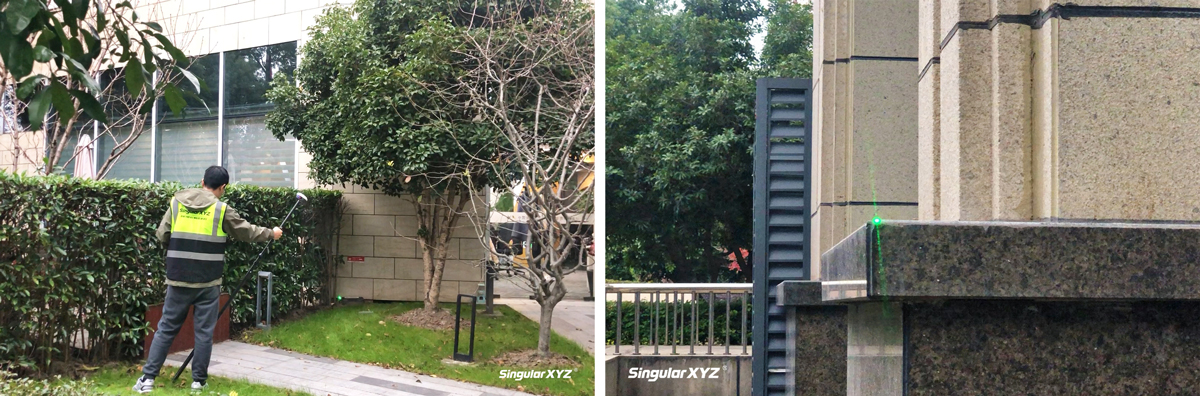

Sí, Orion ONE está equipado con un láser verde, diseñado específicamente para una máxima visibilidad, incluso bajo luz solar intensa. Esto garantiza una orientación láser clara y brillante, lo que facilita apuntar, incluso en condiciones exteriores difíciles.
Mire el vídeo en YouTube para ver cómo funciona el láser a la luz del día:[
P2: ¿Cuál es la precisión del levantamiento láser Orion ONE?
El levantamiento láser Orion ONE proporciona una precisión de nivel centimétrico. Según las especificaciones del producto, el láser tiene una precisión de ≤5,5 cm dentro de un rango de inclinación de 60° y a una distancia de 5 metros. Esto representa la precisión en condiciones controladas y según los parámetros diseñados del dispositivo.

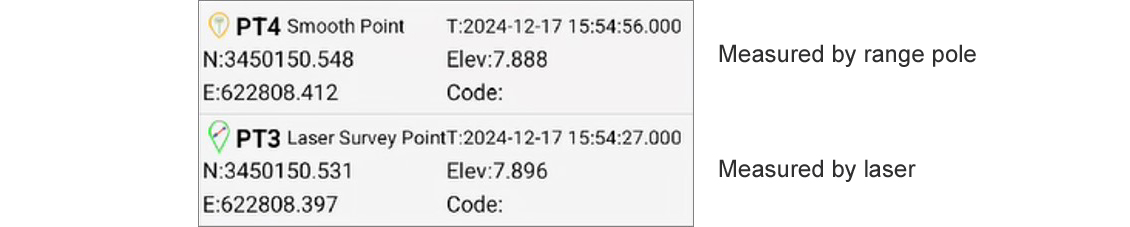

Para demostrar su rendimiento en el mundo real, hemos realizado un vídeo en el que medimos el mismo punto utilizando el láser y el poste de alcance (con la función de inclinación y el láser apagados) alternativamente.
Las coordenadas de los puntos medidos por ambos métodos mostraron una diferencia de menos de 3 cm, lo que confirma la precisión que se puede esperar durante los estudios de campo.
Mira el vídeo en YouTube[
Consejo: Cuando se utiliza el láser para apuntar al objetivo, incluso un ligero temblor en la mano puede afectar la precisión. Si su proyecto tiene requisitos de alta precisión, le recomendamos utilizar un bípode para estabilizar el dispositivo y garantizar una mejor precisión.
P3: ¿Por qué el alcance de medición láser de Orion ONE está limitado a 10 metros?
Se recomienda limitar el alcance de medición del láser Orion ONE a 10 metros por tres razones principales, siendo la precisión de la IMU el factor más importante:
-Precisión de IMU (factor más significativo): La IMU de inclinación proporciona los datos angulares necesarios para calcular las coordenadas del objetivo, combinados con la distancia del láser mediante trigonometría. Cuanto mayor sea la distancia, mayor será el error de medición causado por la misma desviación angular. Un pequeño error de actitud (por ejemplo, una desviación de 0,1 grados) en la IMU dará como resultado una discrepancia mucho mayor en la posición a distancias más largas.

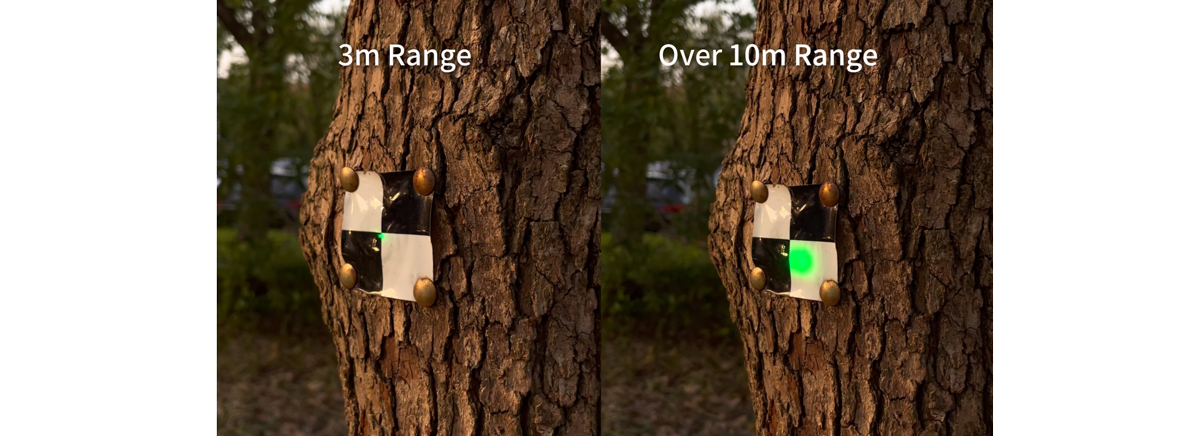

-Divergencia láser: A medida que viaja el láser, el haz se propaga naturalmente, lo que aumenta el diámetro del punto láser. Esto puede provocar errores en la medición y reducir la precisión.
-Precisión de puntería: A medida que aumenta la distancia, mantener una alineación precisa se vuelve más difícil. Incluso pequeños movimientos del dispositivo pueden provocar un desplazamiento significativo del punto objetivo.
Además, algunos sistemas RTK en el mercado que anuncian levantamientos láser de largo alcance también experimentan una degradación de la precisión con la distancia. Por ejemplo, la siguiente imagen muestra los parámetros de precisión de un RTK con un alcance láser de 100 metros en el mercado. ±(8mm+3mm/m) significa que a 100 metros, la precisión horizontal (excluidos los errores de puntería) será de al menos ±30,8 cm. Por eso recomendamos mantenerse dentro de los 10 metros para una precisión óptima.
* Parámetro de precisión del láser de un láser RTK de "alcance de 100 m" disponible en el mercado
