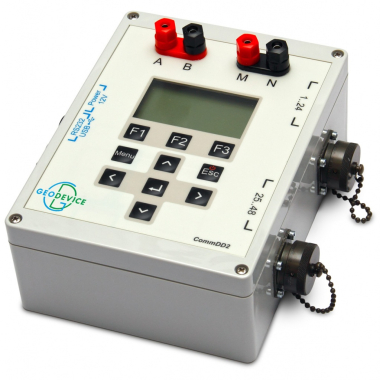

La caja de distribución multipropósito CommDD2 para levantamiento eléctrico permite conmutar las líneas de recepción y transmisión sin ninguna limitación. Hay 2 formas posibles de cambiar los electrodos en las líneas: manual o automáticamente (con un protocolo predefinido de mediciones).
La caja de distribución permite el uso de cualquier protocolo de acumulación de señal disponible para mediciones lineales o de área en tomografía de resistividad eléctrica:
- En tierra
- Sobre las zonas de agua y las zonas de transición “agua-tierra”
- Y en pozos
Cualquier secuencia de conmutación se registra en un archivo de control (formato de texto) que se carga en la caja de distribución a través de la interfaz USB. El dispositivo tiene pantalla LCD retroiluminada y teclado, lo que permite seleccionar el protocolo apropiado de la memoria, y también para operar en modo semiautomático.
La caja de distribución es compatible con cualquier receptor y transmisor de canal único para estudios eléctricos. El mayor rendimiento de CommDD2 se logra cuando se utiliza con receptores que permiten la conmutación automática de pares de electrodos receptores a través de la interfaz RS-232 (como el receptor MERI-24). También es posible trabajar con otros tipos de receptores debido a la gestión de protocolo abierto de la centralita.
| Current in AB line | up to 2 A |
| Maximum input voltage | 400 V |
| Operating temperatures | -20 ÷ +50 °C |
| Source voltage | 12+2 V |
| Current consumption at operation | 100 mA (when backlit of the display is off) |
| Number of switching electrodes | 48/64/72/80 (might be extended up to 256) |
| Connection to PC interface | USB 2.0 |
| Protection of electrical equipment | IP-65 |
| Overall dimensions | 200x170x75 mm |
| Weight of set | 1.5 kg |
| Corriente en línea AB | hasta 2 A |
| Tensión máxima de entrada | 400 V |
| Temperaturas de funcionamiento | -20 ÷ +50 °C |
| Voltaje de fuente | 12+2 V |
| Consumo de corriente en funcionamiento | 100 mA (cuando la retroiluminación de la pantalla está apagada) |
| Número de electrodos de conmutación | 48/64/72/80 (podría ampliarse hasta 256) |
| Conexión a la interfaz de PC | USB 2.0 |
| Protección de equipos eléctricos | IP-65 |
| Dimensiones generales | 200x170x75 milímetro |
| Peso del juego | 1,5 kg |
