    Carcasa de filtro lenticular H-CSD

    • La serie de carcasa lenticular H-CSD es especialmente diseñada para su uso con módulos de filtro lenticular CSD.
    • Diseñado de acuerdo con los requisitos sanitarios, la carcasa bien pulida no deja líquidos residuales y tiene un rendimiento fácil de limpieza.
    • El patrón de flujo de abajo hacia adentro / abajo hacia afuera elimina el flujo turbulento; mejorando así la eficacia de la filtración.
    • La pila de altura máxima de 4 cumple con los requisitos de altos índices de flujo
    Añadir al presupuesto
    Category:

    Características de diseño

    • La estructura de abajo hacia adentro / abajo hacia afuera permite una fácil limpieza; El puerto de drenaje está disponible en la línea de entrada, que es conveniente para el drenaje.
    • Excelente sellado.
    • Opciones de apertura superior y media; fácil cambio de módulo reduce el deterioro del líquido
    • Cumple con la directiva de equipos a presión de la CE: PED 97/23 / CE.

    Especificaciones Técnicas

    Acabado de superficie
    Tipo polacoPulido mecánico o electropulido
    TerminarRa interno: 0,3 µm o Ra externo: 0,4 µm

    Condiciones de operación
    Presión de diseño0.6Mpa (6bar)
    Temperatura máxima130 °C (266°F)
    EsterilizaciónEn línea / autoclave a 121 ° C

    Material de construcción
    Cuerpo de la carcasa304 o 316L
    Ventilación / drenaje304 o 316L
    Perno de giro304
    Soporte para pies304
    SelladoSilicio, Viton, EPDM, PFA

    Conexión
    Conexión de la carcasaPerno de giro
    Entrada / SalidaTri-abrazadera
    Respiradero1.2”NPT
    Drenaje Tri-abrazadera 0,5 S
    Manómetro1.5S Tri-abrazadera

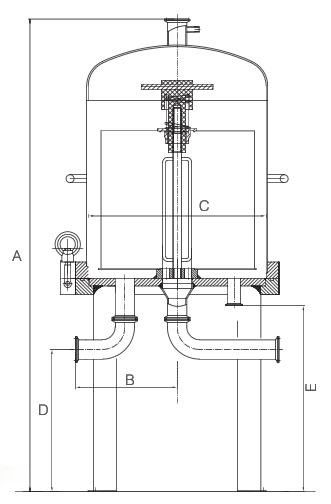

    6360307515178349452990400

    12 "16 lentes12 "32 lentes12 "48 lentes12 "64 lentes
    AAltura total800 1070 1340 1610
    BEntrada al centro del cuerpo200 200 200 200
    CDiámetro350 350 350 350
    DEntrada a tierra150 150 150 150
    ESalida a tierra245245245245
