Compresómetro – Extensómetro / Accesorios
Código del Producto:
| UTC-0303 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 3 Manómetros Digitales |
| UTC-0304 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 2 Manómetros Digitales |
| UTC-0313 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 3 transductores lineales de desplazamiento potenciométricos |
| UTC-0314 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 2 transductores lineales de desplazamiento potenciométricos |
| UTC-0323 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 3 transductores de desplazamiento de alta exactitud |
| UTC-0324 | Compresómetro-Extensómetro para Cilindros de 100×200 mm (4×8″) y 150×300 mm (6×12”) con 2 transductores de desplazamiento de alta exactitud |
| UTG-0320 | Unilogger Estático, Unidad para Adquisición de Datos con 4 canales |
| UTGM-0152 | Deformímetro Digital, 12.7 x 0.001 mm, indicador LCD |
| UTGM-0060 | Transductor Lineal de Desplazamiento Potenciométrico, 10 mm |
| UTGM-0072 | Transductor de Desplazamiento de Alta Exactitud, Tipo Strain Gauge, 10 mm |
| UTGM-0180 | Strain Gauge para Uso General, 10 mm |
| UTGM-0182 | Strain Gauge para Uso General, 20 mm |
| UTGM-0184 | Strain Gauge para Uso General, 30 mm |
Estándares:
ASTM C469
Compresómetros para concreto son usados para determinar la deformación (ambos axial y diametral) de especímenes de cilindros y cubos de concreto durante la prueba de compresión.
Hay 6 diferentes modelos disponibles para cilindros de Ø4”x8” ó Ø100×200 mm, cilindros de Ø6”x12” ó Ø150×300 mm.
| Compresómetro /Extensómetro | Manómetro
Digital UTGM-0152 |
Transductor Lineal
de Desplazamiento Potenciométrico UTGM-0060 |
Transductor de
Desplazamiento de Alta Exactitud, Tipo Strain Gauge UTGM-0072 |
|---|---|---|---|
| para uso con cilindros de
Ø4″x8″ ó Ø100x200mm y Ø6″x12″ ó Ø150x300mm |
UTC-0303 (3 pcs)
UTC-0304 (2 pcs) |
UTC-0313 (3pcs)
UTC-0314 (2pcs) |
UTC-0323 (3pcs)
UTC-0324 (2pcs) |

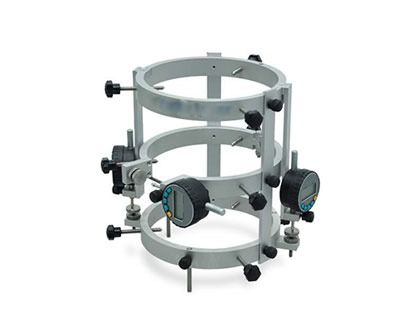

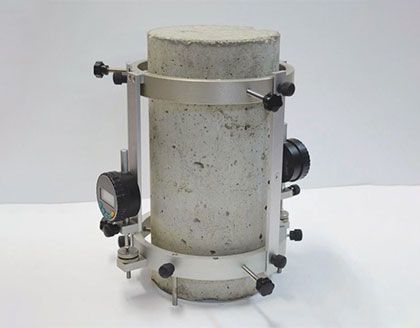

El UTC-0303 viene con 3 manómetros digitales y UTC-0304 vienen con 2 manómetro digitales, todos de 12.7×0.001 mm, con pantalla LCD.

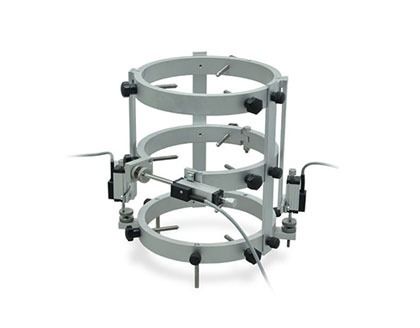

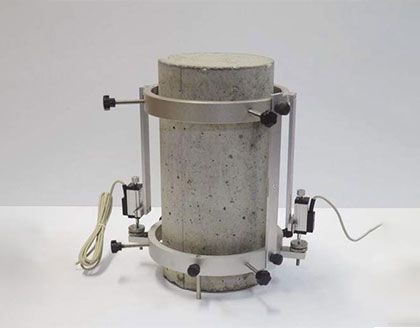

El UTC-0313 viene con 3 transductores lineales de desplazamiento potenciométricos y UTC-0314 vienen con 2 transductores lineales de desplazamiento potenciométricos, todos de 10 mm, resistencia nominal de 1kΩ.
El UTC-0323 viene con 3 transductores de desplazamiento de alta exactitud, tipo strain gauge y UTC-0324 vienen con 2 transductores de desplazamiento de alta exactitud, tipo strain gauge, todos de 10 mm, potencia nominal de 5mV/V, no linealidad dentro de ±0,1% RO, histéresis dentro de ±0,1% RO.
Para pruebas controladas por desplazamiento, UTC-0313, UTC-0314, UTC-0323 y UTC-0324 deberían estar usados con UTC-4850 ó UTC-4860, paquetes hidráulicos automáticos avanzados tipo servo con unidades de válvula proporcional o UTC-4870 ó UTC-4480 paquetes hidráulicos automáticos avanzados tipo servo con válvula servo.
Para pruebas controladas por carga, UTC-0313, UTC-0314, UTC-0323 y UTC-0324 pueden estar usados con cualquier paquete hidráulico automático o paquete hidráulico controlado por servo.
Si cualquier compresómetro (excepto los compresómetros con manómetro digitales) está usado con los paquetes hidráulicos semi-automáticos o automáticos, el UTG-0320 Unilogger Estático también está requerido y se debe ordenar por separado.
UTC-0303 y UTC-0304 pueden estar usados con cualquier máquina independiente del tipo de paquete hidráulico.
Los Compresómetros/ Extensómetros viene con:
- Manómetro Digital o Transductor de Desplazamiento, dependiendo del modelo, 3 pcs ó 2 pcs.
- Caja de Madera
| Dimensiones | Peso (aprox.) | |
|---|---|---|
| UTC-0303, UTC-0304,UTC-0313 UTC-0314, UTC-0323, UTC-0324 | 350x350x350 mm (empacado) | 6 kg |
