Se utiliza para determinar de manera rápida y eficiente la capacidad de carga de los suelos en construcciones de carreteras, cimientos, subgrados de carreteras, etc.
El juego de prueba de campo (in situ) CBR tiene una capacidad de 50 kN.

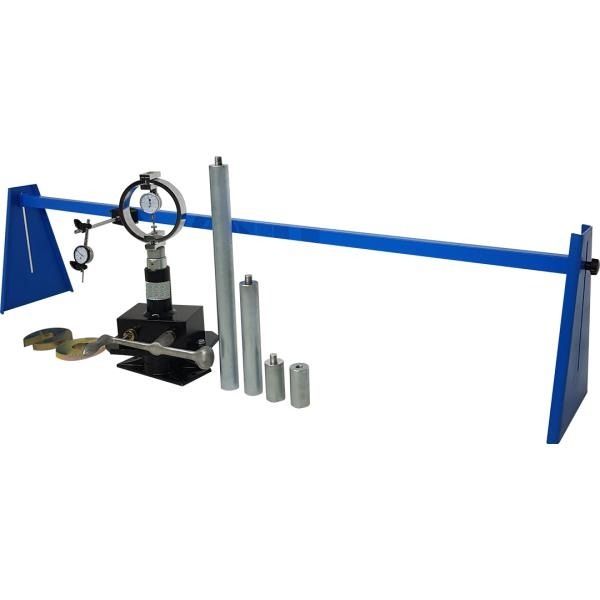

El conjunto consta de un gato mecánico de 50 kN de capacidad con asiento de bola, anillo de carga de 50 kN de capacidad, pistón de penetración CBR, indicador de penetración analógico (30 x 0,01 mm), soporte de indicador ajustable, juego de varillas de extensión (2 piezas 102 mm , 1 pieza de 305 mm y 1 pieza de 610 mm), conjunto de barra de referencia con dos soportes de trípode, 4,5 kg de peso de sobrecarga anular, 4,5 kg de pesas de sobrecarga ranuradas y estuche de transporte.
El marco de conversión se utiliza para convertir la prueba CBR in situ en una máquina de prueba CBR de laboratorio mecánico.
El sistema se ensambla fácilmente en el Marco de conversión con la adición de algunos de los accesorios incluidos en el Conjunto de prueba CBR The Field (in-situ). El marco se usa con el gato, el anillo de carga, el molde CBR y el pistón de penetración.
Normas:
ASTM D4429, BS 1377:7, 1924:2
Especificaciones Tecnicas
| Modelo | Còdigo del Producto | Nombre del Producto | Dimensiones(cm) | Peso(kg) |
|---|---|---|---|---|
| BellConPruCam-50 | B010309260101 | Conjunto de prueba de campo Cbr | 24x165x25 | 50 |
Accesorios/Repuestos
| Còdigo del Producto | Nombre del producto |
|---|---|
| B010309260201 | Gato mecànico con asiento de bola |
| B010309260301 | Anillo de carga, 50 KN |
| B010309260401 | Pistòn de Penetraciòn CBR |
| B010309260501 | Indicador de esfera anològica, 30x0,01 mm |
| B010309260601 | Soporte de indicador de cuadrante ajustable |
| B010309260701 | Juego de varilla de extensiòn (2 x 102 mm, 1x 305 mm, 1 x 610 mm) |
| B010309260801 | Conjunto de barra de referencia con dos soportes para trìpoide |
| B010309260901 | 4,5 kg de sobrecarga anular |
| B010309261001 | 4,5 kg de sobrecarga ranurada |
| B010309261101 | Marco de conversiòn |
