La entrega estándar incluye:

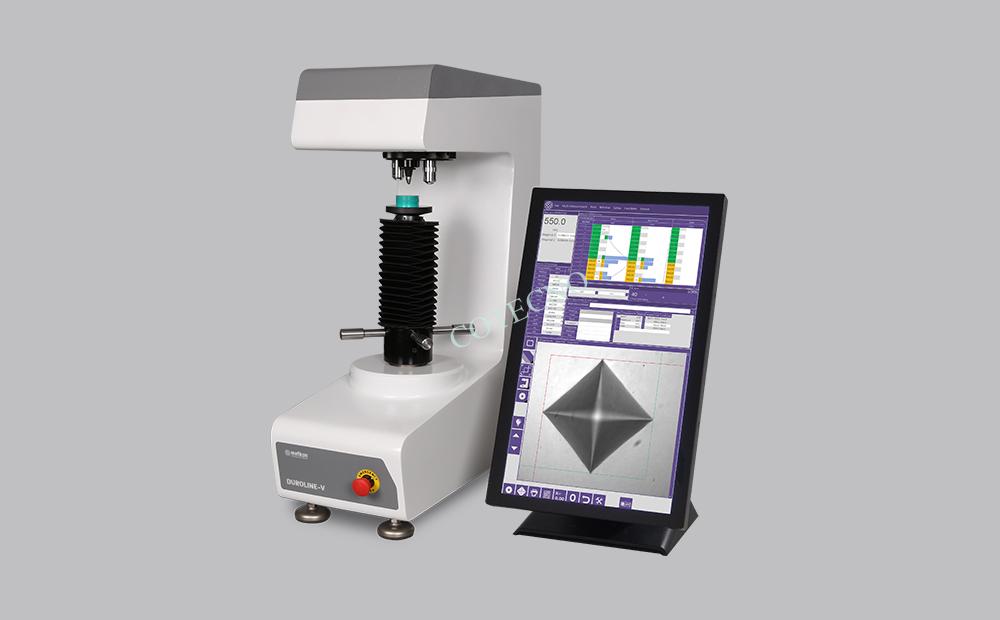

- Probador de dureza, monitor de escritorio sobre soporte sólido, software METKON N-Sure con módulo de medición automática, módulo de enfoque automático con eje Z motorizado, penetrador de diamante Vickers con certificación ISO / DaKK, objetivo 10x, objetivo 40x, 4 pies de prueba ajustables, agua indicador de nivel, punta de protección del penetrador, cubierta antipolvo, cable de alimentación, cable de interfaz de monitor, certificado de prueba de fábrica con verificaciones ISO / ASTM, caja de accesorios sólida.
- Nota: Seleccione a continuación la etapa XY adicional, yunques, accesorios de muestra y bloques de prueba.
Especificaciones Técnicas
| N º de pedido | 72 06 |
| Modelo | LV2 |
| Vickers HV según ISO 6507, ASTM E384, E92 | HV0,1 - HV0,2 - HV0,3 - HV0,5 - HV1 - HV2 - HV3 - HV5 - HV10 |
| Knoop HK según ISO 4545, ASTM E384, E92 | HK0,1 - HK0,2 - HK0,3 - HK0,5 - HK1 - HK3 |
| Conversiones de dureza a otras escalas | Según ISO 18265 |
| Cargas de prueba (gf) | 100gf, 200gf, 300gf, 500gf, 1kgf, 2kgf, 3kgf, 5kgf, 10kgf |
| Cargas de prueba (N) | 0,9807N - 1,961N - 2,942N - 4,904N - 9,807N - 19,631N - 29,420N - 49,033N - 98,067N |
| Exactitud de la carga de prueba | 10gf - 200gf: +/- 1,5% y> 200gf: +/- 1,0% |
| Prueba de tiempo de permanencia de la carga | Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734) de 5 a 99 segundos con incrementos de 1 segundo |
| Velocidad de aplicación de carga de prueba | Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734) |
| Aplicación de fuerza de carga | Aplicación de fuerza motorizada con control de celda de carga de bucle cerrado, carga automática, permanencia, descarga |
| Selección de carga | Por configuración de prueba METKON N-Sure |
| Configuración de la torreta | Torreta motorizada de 3 soportes: 1 penetrador, 2 objetivos Indicación automática de posición |
| Indentador | Incluye 1 penetrador de diamante Vickers (certificado por ISO / DaKK, fabricado en Alemania) Objetivos Objetivos estándar 10X, 40X, opcional 5X, 20X (Fabricado en Alemania) |
| Objetivos | Captura de imágenes mediante cámara CCD integrada (sin ocular) |
| Captura de imagen de muestra | Por cámara CCD integrada, 5.0 MP, USB 3.0 (fabricado en Alemania) |
| Resolución de medición de sangría | 0,00002 mm (0,02 μm) |
| Fuente de iluminación | Fuente de luz LED incorporada |
| Control automático de brillo | Estándar para mayor contraste y nitidez |
| Eje Z (movimiento vertical del husillo) | Motorizado |
| AF de enfoque automático | Estándar |
| Múltiples pruebas y mediciones) | No disponible |
| Distancia de viaje | No disponible |
| Controlador | Mini PC incorporado operado por Windows, comunica la electrónica del probador de dureza mediante el protocolo CANBUS |
| Red de interfaz | Interfaz de red USB (x4), puerto de pantalla (x2), LAN (x1) y LAN inalámbrica |
| Auxiliar | Teclado, ratón (inalámbrico) opcionales |
| Pantalla | Monitor de escritorio multitáctil capacitivo de 10 puntos Full HD externo de 22 ", panel IPS, pantalla antiestática, inclinable, adaptador de corriente integrado |
| Sistema operativo | Windows 10 |
| Software de interfaz de usuario | METKON N-Sure |
| Configuración de prueba | Escala, tiempo de permanencia de carga, inicio, posicionamiento de la torreta, conversión de dureza, iluminación, configuración de preferencias de pantalla, alertas de errores |
| Configuración de medición | Captura de imagen de superficie, captura de sangría, medición manual y medición automática, sangría única, patrón manual, patrón preestablecido, CHD, EHT, NHT, GO / NG, estadísticas, conversión, corrección cilíndrica, idioma, base de datos, informes de prueba con análisis de imagen datos, exportación de datos, gestión de usuarios, configuración de servicio y calibración |
| Condiciones ambientales operativas | Rango de temperatura ambiente de funcionamiento: 23 ° C +/- 5 ° C Rango de humedad ambiental: RH 40% a 70% de humedad relativa, sin condensación " |
| Dimensiones, WxDxH | 240x560x625 mm |
| Alojamiento de muestras | Vertical 185 mm, horizontal (profundidad) 160 mm |
| Peso | 65 kgs |
| Red eléctrica | 100-240 V, monofásico, 50/60 Hz, autoajuste |
Accesorios
Accesorios operativos para pruebas de dureza Vickers / Knoop
| GR 2021 | Diámetro del yunque plano 80 mm |
| GR 2022 | Yunque plano con ranura en V, diámetro 80 mm |
| GR 2023 | Etapa XY manual 100x100 mm, recorrido 25x25 mm, con dos micrómetros analógicos |
| GR 2024 | Etapa XY manual 120x120mm, recorrido 25x25mm, con un micrómetro digital Slyvac con cable incluido y un micrómetro analógico (Para pedir simultáneamente junto con el pedido de la máquina) |
Lentes de objeto para pruebas de dureza Vickers / Knoop
| GR 2041 | Lente de objeto 5x |
| GR 2042 | Lente de objeto 10x |
| GR 2043 | Lente de objeto 20x |
| GR 2044 | Lente de objeto 40x |
Indentadores para pruebas de dureza Vickers / Knoop
| GR 2047 | Penetrador de diamante Vickers certificado por ISO / ASTM |
| GR 2048 | Penetrador de diamante Knoop certificado por ISO / ASTM |
Portamuestras para ensayos de dureza Vickers / Knoop
| GR 2025 | Tornillo de banco de precisión (apertura 43 mm) |
| GR 2026 | Portamuestras delgado |
| GR 2027 | Portamuestras fino (tipo horizontal) |
| GR 2028 | Portamuestras fino (tipo vertical) |
| GR 2031 | Portamuestras para probetas de Ø25 mm |
| GR 2032 | Portamuestras para probetas de Ø30 mm |
| GR 2033 | Portamuestras para probetas de Ø40 mm |
| GR 2034 | Portamuestras para probetas de Ø50 mm |
| GR 2035 | Portamuestras múltiple para muestras de 6xØ25 mm |
| GR 2036 | Portamuestras múltiple para muestras de 6xØ30 mm |
| GR 2037 | Portamuestras múltiple para muestras de 6xØ40 mm |
Herramientas de verificación para pruebas de dureza Vickers / Knoop
| GR 2061 | Bloque estándar certificado ISO Dakks Alemania 200HV0.3 (30x30x6mm) |
| GR 2062 | Bloque estándar certificado ISO Dakks Alemania 450HV0.3 (30x30x6mm) |
| GR 2063 | Bloque estándar con certificación ISO Dakks Alemania 700HV0.3 (30x30x6mm) |
| GR 2064 | Bloque estándar certificado ISO Dakks Alemania 200HV1 (30x30x6mm) |
| GR 2065 | Bloque estándar con certificación ISO Dakks Alemania 450HV1 (30x30x6mm) |
| GR 2066 | Bloque estándar con certificación ISO Dakks Alemania 700HV1 (30x30x6mm) |
| GR 2067 | Bloque estándar certificado ISO Dakks Alemania 200HV5 (60x60x6mm) |
| GR 2068 | Bloque estándar con certificación ISO Dakks Alemania 450HV5 (60x60x6mm) |
| GR 2069 | Bloque estándar con certificación ISO Dakks Alemania 700HV5 (60x60x6mm) |
| GR 2071 | Vidrio de escala de calibración con certificación ISO. |
| Otros bloques de prueba estándar están bajo pedido. |
Módulos de software para pruebas de dureza Vickers / Knoop
| GR 2081 | Módulo de software para pruebas CDH (EHT) (Se requiere etapa XY digital (GR2024) o etapa motorizada) (Se debe pedir simultáneamente con el pedido de la máquina) |
