La entrega estándar incluye:
- Probador de dureza, monitor de sobremesa sobre soporte sólido, software METKON N-Sure incl. Módulo de medición automática, etapa XY motorizada grande, penetrador de diamante Vickers con certificación ISO / DaKK, objetivo 10x, objetivo 40x, 4 pies de prueba ajustables, indicador de nivel de agua, punta de protección del penetrador, cubierta antipolvo, cable de alimentación, cable de interfaz de monitor, prueba de fábrica Certificado con verificaciones ISO / ASTM, caja de accesorios sólida.
- Nota: Seleccione a continuación para ver los accesorios de muestra y los bloques de prueba.
Especificaciones técnicas
| Order No | 72 04 |

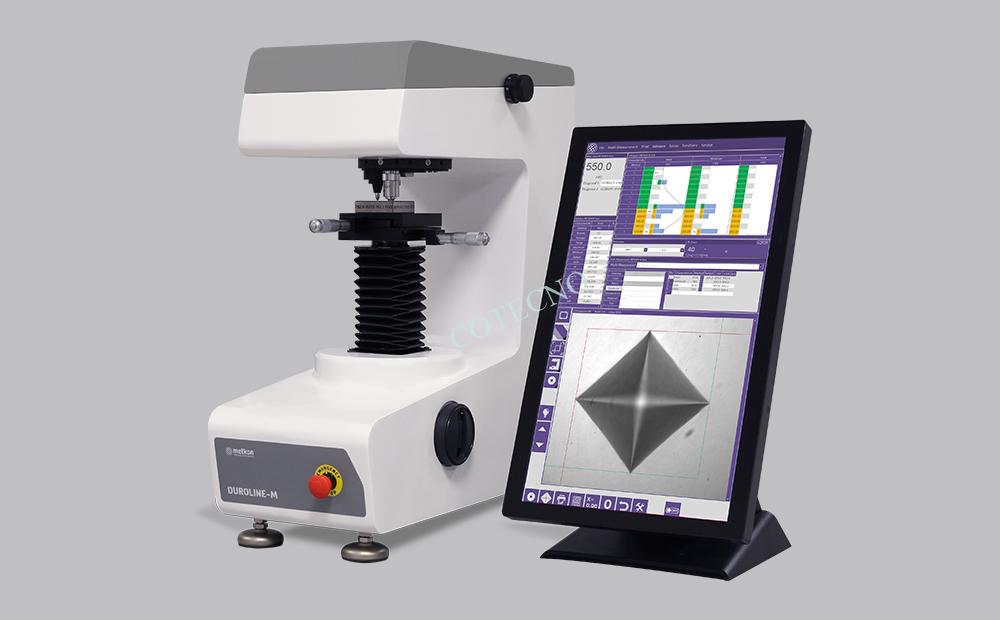

| Modelo | M4 |
| Vickers HV según ISO 6507, ASTM E384, E92 | HV0,01 - HV0,025 - HV0,05 - HV0,1- HV0,2 - HV0,3 - HV0,5 - HV1 |
| Knoop HK según ISO 4545, ASTM E384, E92 | HK0,01 - HK0,025 - HK0,05 - HK0,1- HK0,2 - HK0,3 - HK0,5 - HK1 |
| Conversiones de dureza a otras escalas | Según ISO 18265 |
| Cargas de prueba (gf) | 10gf – 25gf – 50gf – 100gf – 200gf - 300gf- 500gf - 1000gf |
| Cargas de prueba (N) | 0,09807N - 0,2452N - 0,4904N - 0,9807N - 1,961N - 2,942N - 4,904N - 9,807N |
| Exactitud de la carga de prueba | 0gf - 200gf: +/- 1,5% y> 200gf: +/- 1,0% Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734) |
| Prueba de tiempo de permanencia de la carga | de 5 a 99 segundos con incrementos de 1 segundo Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734) |
| Velocidad de aplicación de carga de prueba | 10gf - 200gf: <0.070 mm / sy> 200gf: <0.200 mm / s Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734) |
| Aplicación de fuerza de carga | Peso muerto, automático motorizado, carga, permanencia, descarga |

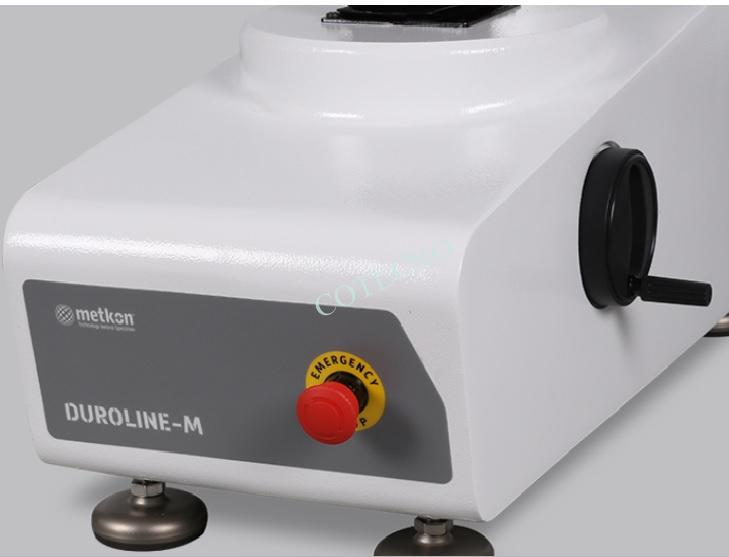

| Selección de carga | Manual mediante mando de ajuste externo |
| Configuración de la torreta | Torreta motorizada de 3 soportes: 1 penetrador, 2 objetivos Indicación automática de posición |
| Indentador | Incluye 1 penetrador de diamante Vickers (certificado por ISO / DaKK, fabricado en Alemania) |
| Objetivos | Objetivos estándar 10X, 40X, opcional 5X, 20X (Fabricado en Alemania) Captura de imágenes mediante cámara CCD integrada (sin ocular) |
| Captura de imagen de muestra | Por cámara CCD integrada, 5.0 MP, USB 3.0 (Hecho en Alemania) |
| Resolución de medición de sangría | 0,00002 mm (0,02 µm) |
| Fuente de iluminación | Fuente de luz LED incorporada |
| Control automático de brillo | Estándar para mayor contraste y nitidez |
| Eje Z (movimiento vertical del husillo) | Motorizado |
| AF de enfoque automático | Estándar |
| Etapa XY motorizada (para pruebas y mediciones múltiples completamente automáticas) | Estándar |
| Distancia de viaje | 100x150 mm |
| Controlador | Mini PC incorporado operado por Windows, comunica la electrónica del probador de dureza mediante el protocolo CANBUS |
| Red de interfaz | Interfaz de red USB (x4), puerto de pantalla (x2), LAN (x1) y LAN inalámbrica |
| Auxiliar | Teclado, ratón (inalámbrico) opcionales |
| Pantalla | Monitor de escritorio multitáctil capacitivo de 10 puntos Full HD externo de 22 ", panel IPS, pantalla antiestática, inclinable, adaptador de corriente integrado |
| Sistema operativo | Windows 10 |
| Software de interfaz de usuario | METKON N-Sure |
| Configuración de prueba | Escala, tiempo de permanencia de carga, inicio, posicionamiento de la torreta, conversión de dureza, iluminación, configuración de preferencias de pantalla, alertas de errores |
| Configuración de medición | Captura de imagen de superficie, captura de sangría, medición manual y medición automática, sangría única, patrón manual, patrón preestablecido, CHD, EHT, NHT, juicio GO / NG, estadísticas, conversión, corrección cilíndrica, idioma, base de datos, informes de prueba con análisis de imagen datos, exportación de datos, gestión de usuarios, configuración de servicio y calibración |
| Condiciones ambientales operativas | Rango de temperatura ambiente de funcionamiento: 23 ° C +/- 5 ° C Rango de humedad ambiental: RH 40% a 70% de humedad relativa, sin condensación |
| Dimensiones, WxDxH | 240x560x610 mm |
| Alojamiento de muestras | Vertical 210 mm, Horizontal (profundidad ) 165 mm |
| Peso | 65 kgs |
| Red eléctrica | 100-240 V, monofásico, 50/60 Hz, autoajuste |
Accesorios
Accesorios operativos para pruebas de dureza Vickers / Knoop
| GR 2021 | Diámetro del yunque plano 80 mm |
| GR 2022 | Yunque plano con ranura en V, diámetro 80 mm |

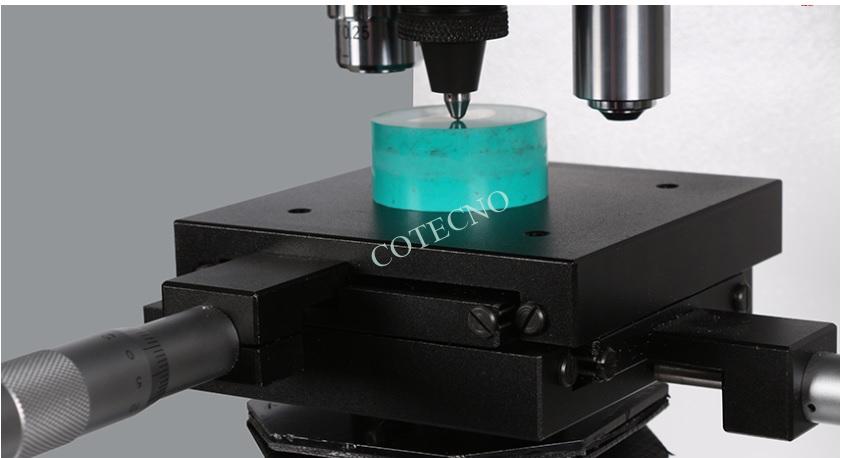

| GR 2023 | Etapa XY manual analógica 100x100 mm, recorrido 25x25 mm, con dos micrómetros analógicos |
| GR 2024 | Etapa XY manual digital 100 x 100 mm, recorrido 25x25 mm, con un micrómetro digital Slyvac incl. cable y un micrómetro analógico (Se requiere el módulo de software GR 2081 para las pruebas CHD / EHT) (Debe solicitarse simultáneamente junto con el pedido de la máquina) |
Lentes de objeto para pruebas de dureza Vickers / Knoop
| GR 2041 | Lente de objeto 5x |
| GR 2042 | Lente de objeto 10x |
| GR 2043 | Lente de objeto 20x |
| GR 2044 | Lente de objeto 40x |
Indentadores para pruebas de dureza Vickers / Knoop
| GR 2047 | Penetrador de diamante Vickers certificado por ISO / ASTM |
| GR 2048 | Penetrador de diamante Knoop certificado por ISO / ASTM |
Portamuestras para ensayos de dureza Vickers / Knoop

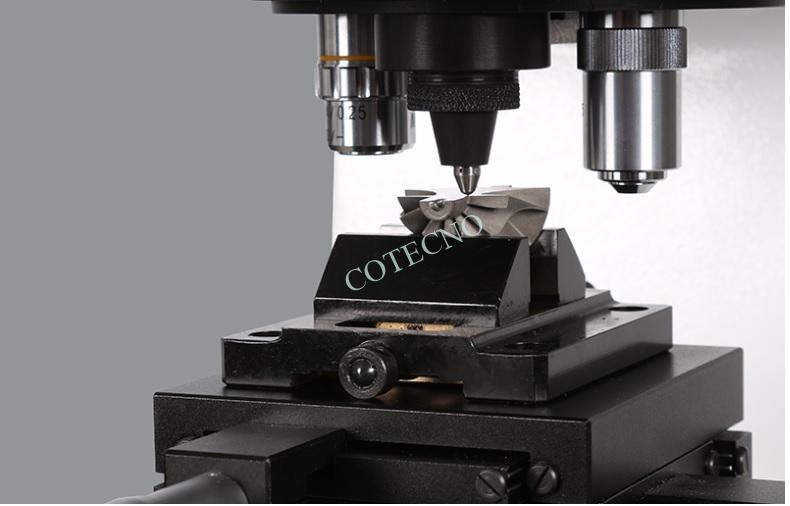

| GR 2025 | Tornillo de banco de precisión (apertura 43 mm) |
| GR 2026 | Portamuestras delgado |
| GR 2027 | Portamuestras fino (tipo horizontal) |
| GR 2028 | Portamuestras fino (tipo vertical) |
| GR 2031 | Portamuestras para probetas de Ø25 mm |
| GR 2032 | Portamuestras para probetas de Ø30 mm |
| GR 2033 | Portamuestras para probetas de Ø40 mm |
| GR 2034 | Portamuestras para probetas de Ø50 mm |
| GR 2035 | Portamuestras múltiple para muestras de 6xØ25 mm |
| GR 2036 | Portamuestras múltiple para muestras de 6xØ30 mm |
| GR 2037 | Portamuestras múltiple para muestras de 6xØ40 mm |
Herramientas de verificación para pruebas de dureza Vickers / Knoop
| GR 2061 | Bloque estándar certificado ISO Dakks Alemania 200HV0.3 (30x30x6mm) |
| GR 2062 | Bloque estándar certificado ISO Dakks Alemania 450HV0.3 (30x30x6mm) |
| GR 2063 | Bloque estándar con certificación ISO Dakks Alemania 700HV0.3 (30x30x6mm) |
| GR 2064 | Bloque estándar certificado ISO Dakks Alemania 200HV1 (30x30x6mm) |
| GR 2065 | Bloque estándar con certificación ISO Dakks Alemania 450HV1 (30x30x6mm) |
| GR 2066 | Bloque estándar con certificación ISO Dakks Alemania 700HV1 (30x30x6mm) |
| GR 2067 | Bloque estándar certificado ISO Dakks Alemania 200HV5 (60x60x6mm) |
| GR 2068 | Bloque estándar con certificación ISO Dakks Alemania 450HV5 (60x60x6mm) |
| GR 2069 | Bloque estándar con certificación ISO Dakks Alemania 700HV5 (60x60x6mm) |
| GR 2071 | Vidrio de escala de calibración con certificación ISO. |
| Otros bloques de prueba estándar están bajo pedido. |
Módulos de software para pruebas de dureza Vickers / Knoop
| GR 2081 | Módulo de software para pruebas CDH (EHT) (Se requiere etapa XY digital (GR2024) o etapa motorizada) (Se debe pedir simultáneamente con el pedido de la máquina) |
