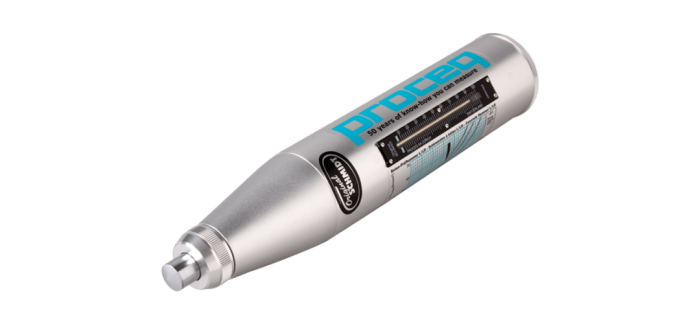

Como ya es conocido, los ensayos no destructivos en las estructuras tienen la virtud de poder realizar un control en la misma sin afectarla. En esta oportunidad describiremos el esclerómetro, también conocido como Martillo Schmidt. Por ser un equipo de fácil manejo es utilizado en muchísimos países. Tiene múltiples aplicaciones, sin embargo fue diseñado para determinar la resistencia de la compresión del concreto.
El esclerómetro fue inventado por el Ingeniero suizo Ernest Schmidt en el año 1948, con el objetivo de construir una versión más desarrollada que los métodos de dureza superficial creados en el siglo XX.
Aplicaciones del Martillo Schmidt
Hoy en día en el campo de la construcción y la Ingeniería sus aplicaciones más importantes son las siguientes:
- Evaluar la uniformidad del concreto en una obra.
- Delimitar zonas de baja resistencia en las estructuras.
- Informar sobre la oportunidad para desencofrar elementos de concreto.
- Apreciar, cuando se cuenta con antecedentes, la evolución de la resistencia de estructuras.
- Determinar niveles de calidad resistentes, cuando no se cuenta con información al respecto.
- Contribuir, conjuntamente con otros métodos no destructivos a la evaluación de las estructuras.
Adquiera el martillo Schmidt ingresando acá
Gracias a los avances tecnológicos se ha logrado perfeccionar esta herramienta. Hoy en día se cuentan con esclerómetros digitales que incorporan una pantalla con una serie de valores establecidos por el mismo usuario. Tiene la ventaja de poder calcular tablas de edad del hormigón, mostrar desviaciones estándar y corregir la dirección del impacto.

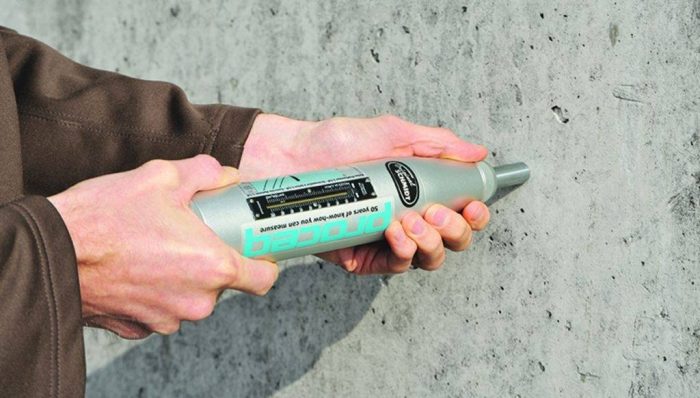

El Martillo Schmidt en la práctica
Una de las desventajas que argumentan algunos profesionales acerca de este instrumento es que sus resultados pueden estar llenos de subjetividad. No obstante, el sitio web Civil Geeks, indica que para obtener resultados validos se deben seguir las siguientes prácticas
Para obtener resultados válidos y reproductibles conviene tener en cuenta las siguientes disposiciones:
- El método concreto sometido a prueba está fijo en la estructura, teniendo mínima dimensión 100mm, de espesor. Los especímenes más pequeños deberán ser sujetados rígidamente. En el caso de probetas, se aconseja fijarlas entre los cabezales de la máquina de comprensión.
- El área en la cual se podrá efectuar una determinación, por el promedio de una serie de pruebas comprenderá aproximadamente una circunferencia de 150 mm de diámetro.
- Deberá efectuarse el pulido superficial en la zona de prueba de los especímenes, hasta una profundidad de 5mm, en los concretos de más de 6 meses de edad, en texturas rugosas, en las húmedas y cuando se encuentran en proceso de carbonatación.
- A efecto se utilizará una piedra abrasiva de carburos de silicio o material equivalente, con textura de grano medio. Adititamento que forma parte del equipo provisto por el fabricante.
- La posición del aparato, en casos de 4 ensayos comparativos, deberá tener la misma dirección. La posición normal del aparato es horizontal.
- De actuar verticalmente incide la acción de la gravedad, dando resultados de rebotes más altos actuando hacia abajo y más bajos hacia arriba.
- El accionar angular dará resultados intermedios.
El martillo Schmidt se ha convertido en una herramienta importante para evaluar con rapidez y precisión el estado de las estructuras de hormigón. Es especialmente útil para medir la resistencia a la compresión del hormigón con una destrucción o alteración mínima de los materiales de construcción.
Su portabilidad y facilidad de uso lo convierten en un valioso recurso tanto para contratistas como para ingenieros para conocer el estado de cualquier estructura, sin tener que tomar medidas extremas que pueden resultar perjudiciales o costosas. El martillo Schmidt ha demostrado ser un activo inestimable sobre el terreno, proporcionando a nuestra sociedad una forma más sencilla y eficaz de comprender la integridad estructural de los edificios para garantizar su seguridad.
El martillo Schmidt conforma una inmensa cantidad de productos destinados a las soluciones no destructivas que COTECNO ofrece. Si desea conocer más información o adquirir el suyo recuerde nuestros canales de contacto y gustosamente le atenderemos.
