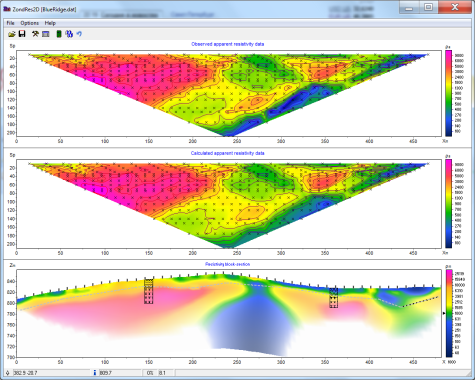

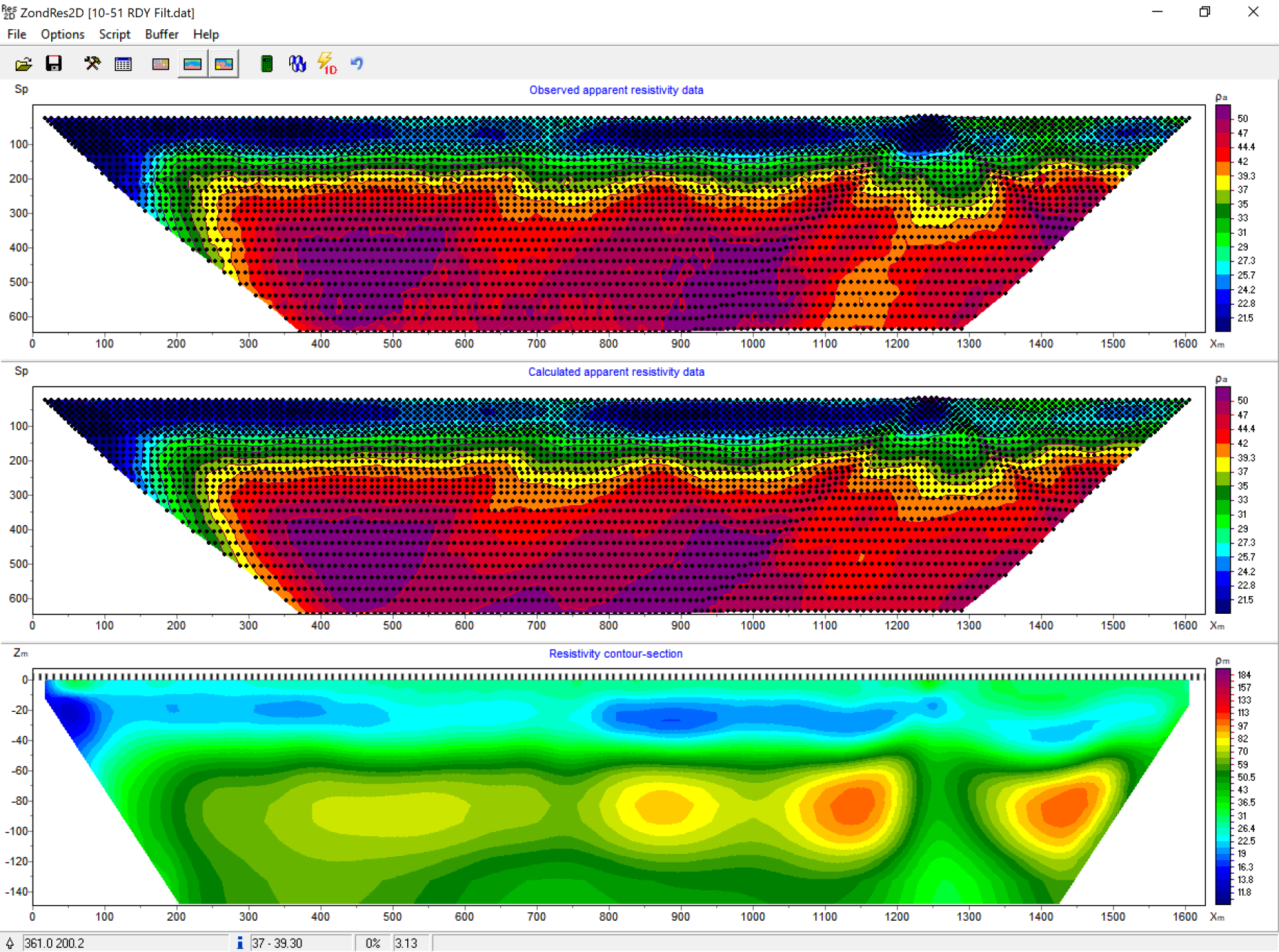

El software ZondRes2d está diseñado para la interpretación 2D de datos de tomografía eléctrica mediante métodos de resistividad y polarización inducida (IP) durante estudios en tierra, pozos y alta mar.
ZondRes2d resuelve una amplia variedad de tareas, desde el modelado matemático, la selección de sistemas de observación, la calidad de los datos y el análisis de sensibilidad, hasta el procesamiento, la inversión y la interpretación de datos de campo.
Una interfaz fácil de usar y una amplia gama de opciones de presentación de datos permiten resolver el problema geológico establecido de la manera más eficiente.
Creación de protocolos de medición:

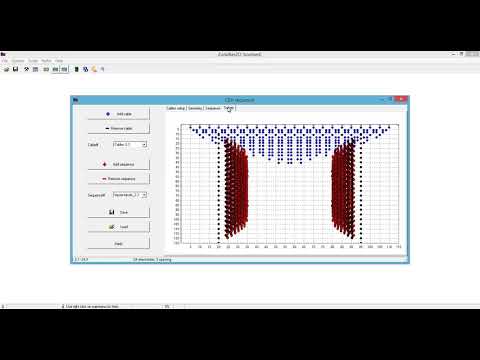

El programa permite crear protocolos de medición para las siguientes matrices de electrodos: 2 electrodos (Polo-Polo, A-M), 3 electrodos (Polo-Dipolo, A-MN), dipolo (Dipolo-Dipolo, AB-MN), Wenner (A-M-N-B), Schlumberger (A-MN-B) y Gradiente (A-MN-B). La configuración de medición se puede guardar en formatos de secuencia Syscal [*.txt], secuencia ABEM [*.xml], secuencia MAE [*.sem], secuencia AGI [*.cmd] e instrumento MAE [*.sem]. Además, el programa implementa un algoritmo para crear un protocolo para observaciones de barrenos cruzados, teniendo en cuenta la verificación de valores inestables que son sensibles a errores en la geometría del electrodo.
Tipos de datos admitidos:
- Cualquier tipo de matrices topográficas y configuraciones de medición, espaciamiento arbitrario de electrodos, incluido el sondeo eléctrico vertical (VES)
- Posiciones de los electrodos: superficie del suelo, pozo, pozo-pozo, pozo de superficie-pozo, superficie del área de agua, en la columna de agua, fondo del área de agua, área de agua superficial del suelo
- Líneas de perfil rectas y no rectas
- Coordenadas a lo largo de las líneas de perfil, coordenadas rectangulares, geográficas y X, Y, Z
- Pozos verticales e inclinados
- Datos obtenidos durante la puesta a tierra galvánica de electrodos y datos de sondeo sin contacto
- Datos estacionarios y datos obtenidos en movimiento, monitoreo
- Datos de entrada para calcular el modelo de resistencia: resistencia aparente, relación señal/corriente
- Formatos compatibles: Archivo de datos Zond [*.z2d], Archivo de datos ProfileR [*.in], Archivo de texto ABEM / AGI / SYSCAL, Res2dInv [*.dat], ARES Sens2dInv [*.gem, *.imp, *.sen], Conversión de archivos Zond1d [*.zlf], Archivos de datos Omega-48, Archivos csv Skala-48/64, Archivo SmartTEM-24 [*.ip], Instrumentos GDD [*.gdd], Instrumentos MAE [*.tsv], Datos GeoSoft [*.dat], Datos Zonge, dispositivo LGM, archivos arbitrarios de archivo de texto u hoja de cálculo de Excel
Preparación de datos para la inversión:

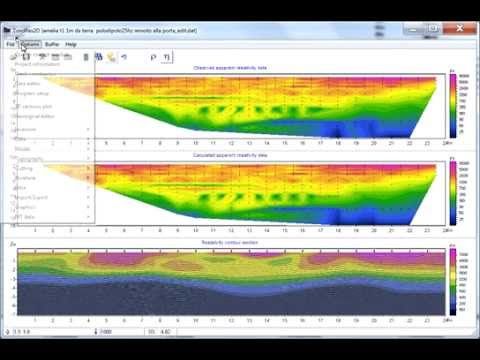

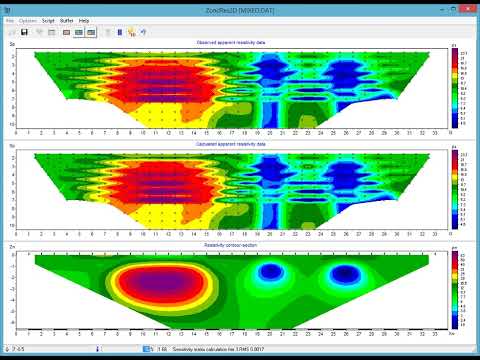

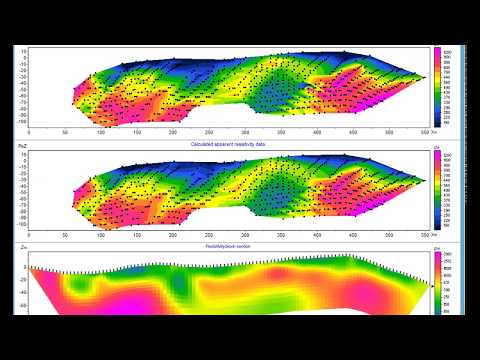

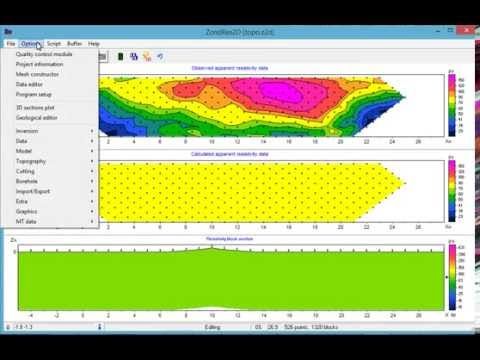

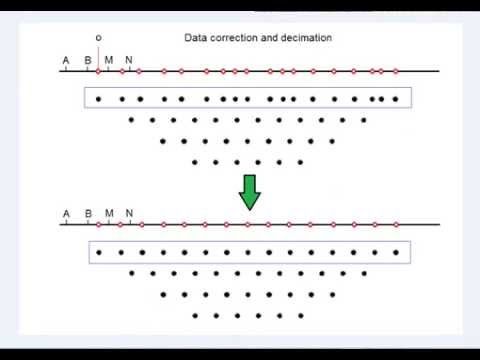

La preparación de datos para la inversión incluye el siguiente conjunto de acciones: evaluar la calidad de los datos de campo, eliminar mediciones de mala calidad, asignar pesos a las mediciones en función de su calidad, combinar varias matrices en una línea de perfil, filtrar datos, ingresar y corregir datos topográficos. Además, el programa puede recalcular los datos de matrices opuestas de tres electrodos en una AMNB de cuatro electrodos o una matriz AMNA simétrica anómala.

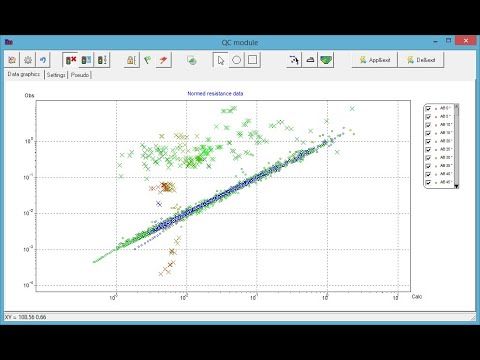

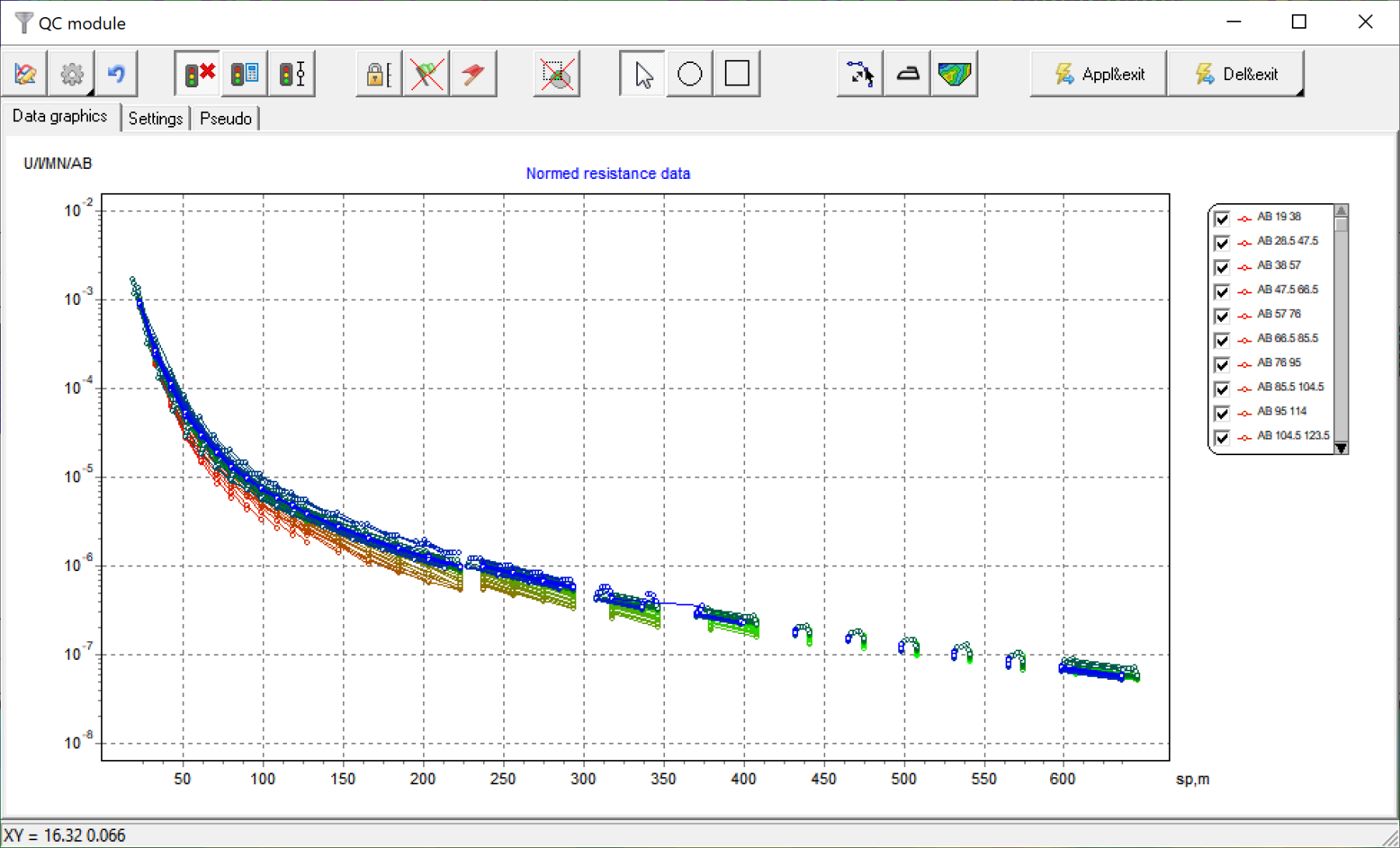

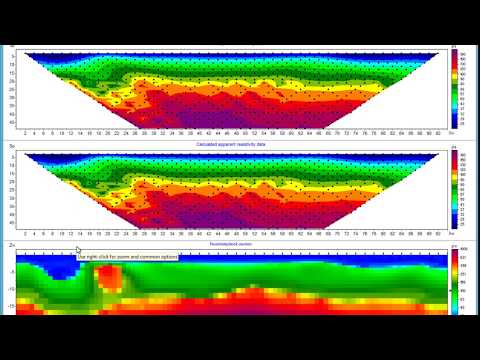

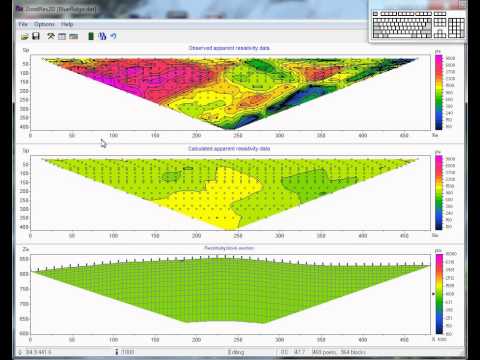

El módulo de control de calidad de datos de tomografía eléctrica le permite identificar rápida y eficientemente mediciones problemáticas en modos automáticos y semiautomáticos.
Operaciones con datos en el módulo:

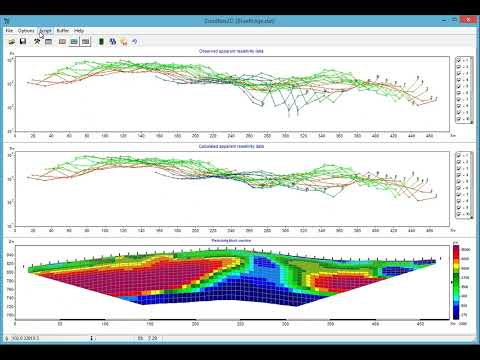

- La visualización de los resultados de medición en forma de gráficos de varios parámetros y en forma de pseudosecciones de datos de diferentes matrices
- Agrupación de datos por matrices, señal, varios parámetros geométricos y pesos de medición
- Evaluación de la calidad de los datos basada en el principio de reciprocidad
- Eliminación automática de datos con altos valores de discrepancia obtenidos como resultado de la inversión
- Eliminación manual de datos directamente en gráficos

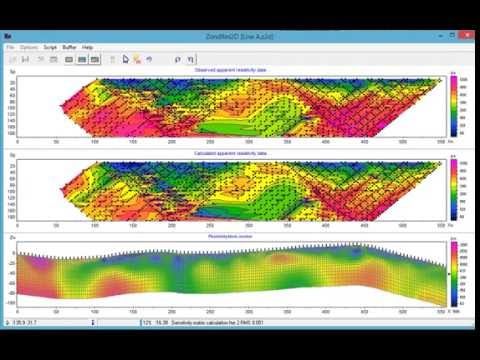

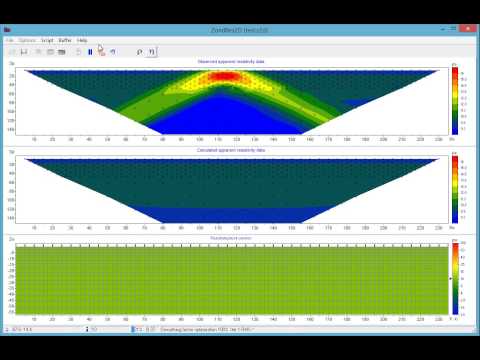

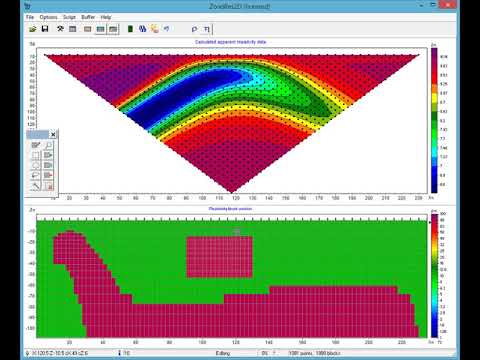

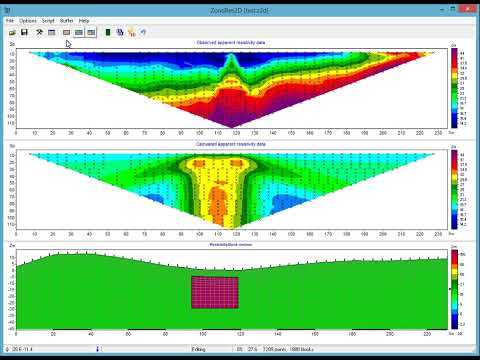

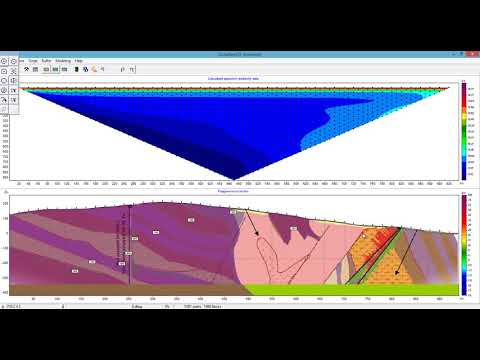

ZondRes2d dispone de un amplio conjunto de herramientas para la modelización matemática y el análisis de la sensibilidad de los campos de corriente continua y polarización inducida que permite evaluar el nivel de señal y elegir los parámetros óptimos del sistema de observación para resolver el problema geológico.

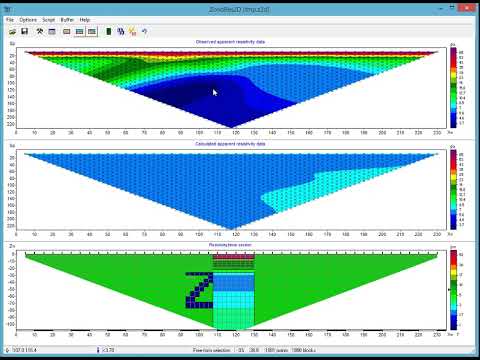

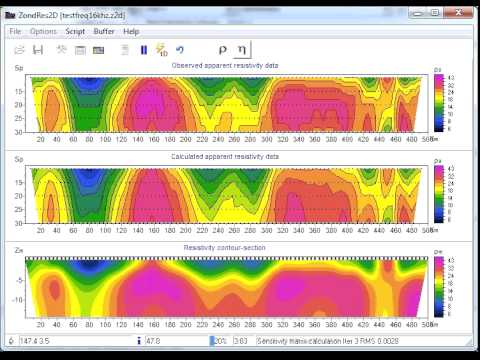

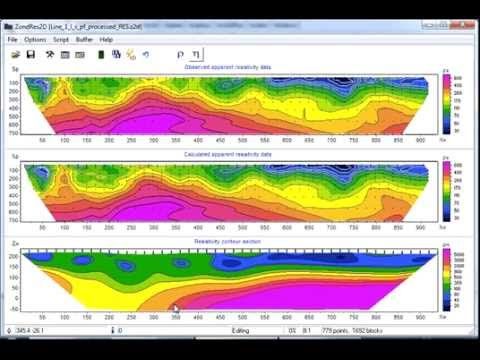

Modelización matemática e inversión de datos:

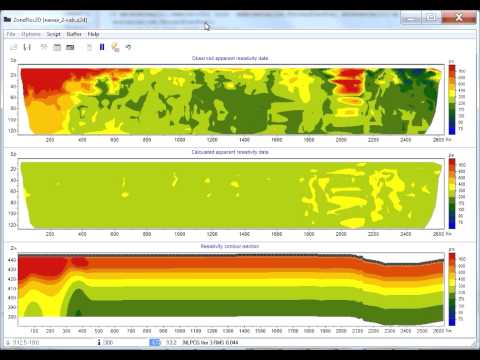

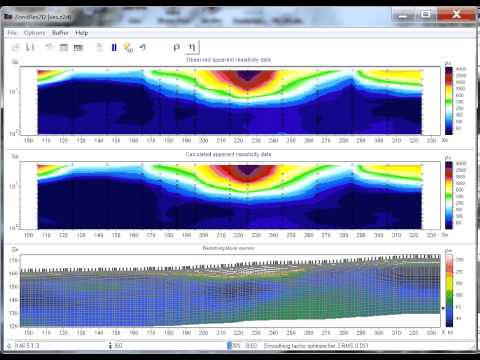

- Opciones de inversión: suave, enfoque, robusto, bloque, gradiente cruzado, Gauss-Newton, usando normas L0, L1 y L2, parámetros personalizables para normalización, regularización, suavizado y resolución

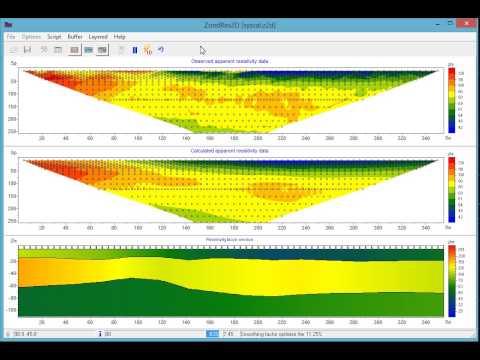

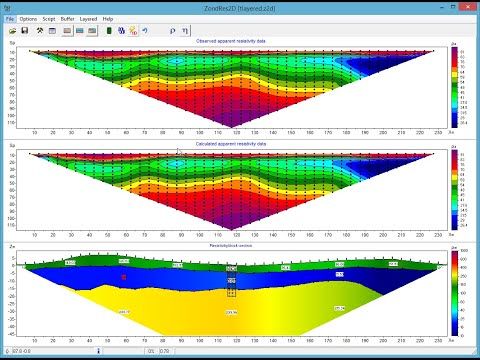

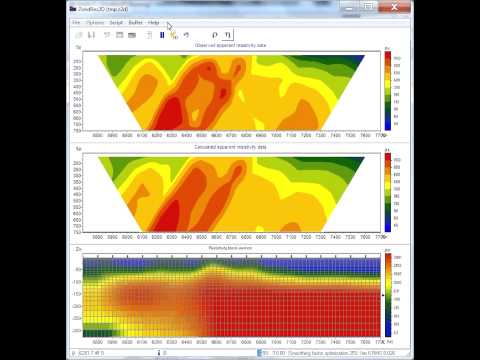

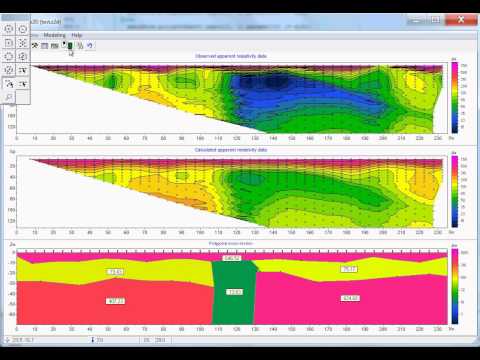

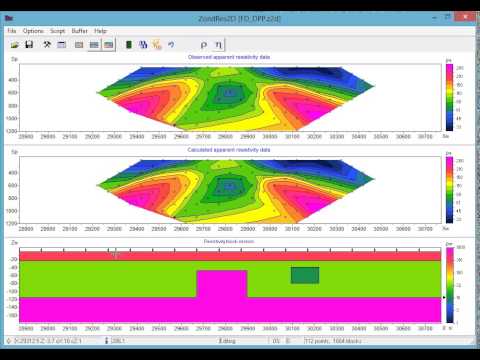

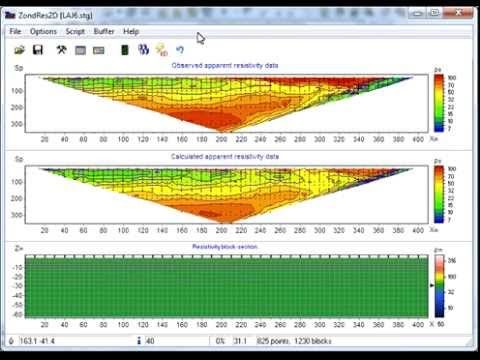

- Modos de construir un modelo al resolver problemas directos e inversos: cuadrícula, bloque, modelo poligonal, arbitrariamente en capas

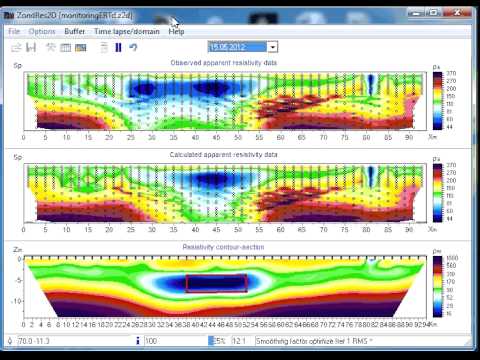

- Inversión de datos de monitoreo geoeléctrico

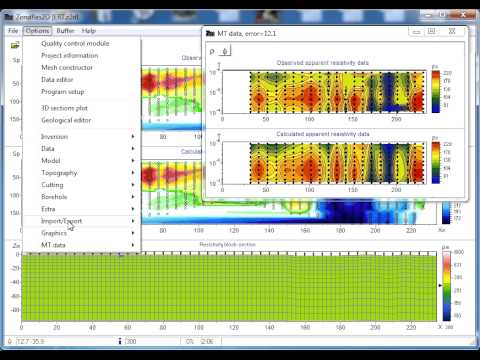

- Inversión articular con datos magnetotelúricos

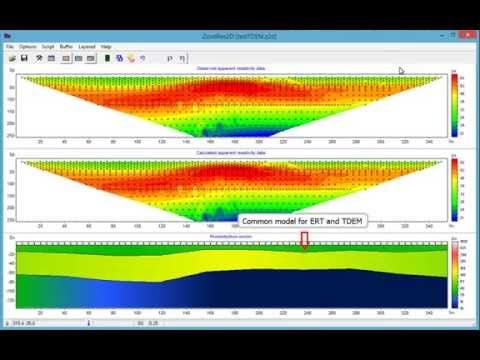

- Inversión conjunta con datos de sondeo electromagnético y sondeo de frecuencia en el dominio del tiempo de campo cercano

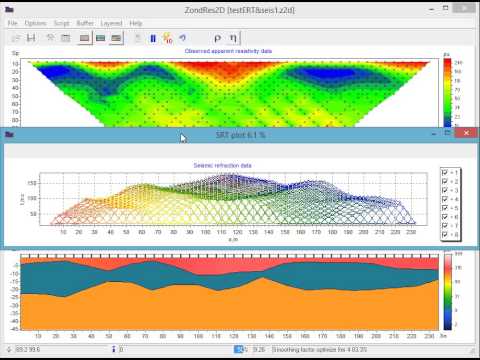

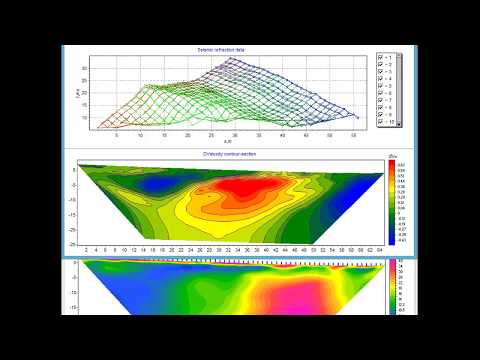

- Inversión conjunta con datos sísmicos refractados

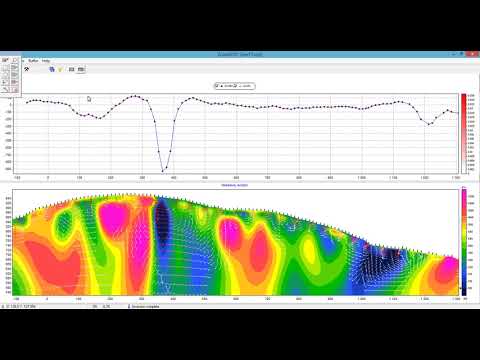

- Inversión de datos de mediciones gravimétricas y magnéticas, incluida la unión con datos ERT
- Modelado poligonal avanzado para levantamiento magnético, levantamiento de gravedad y método de autopotencial (SP)
- Supresión de desplazamientos estáticos de P/C durante la inversión
- Trabajo con matrices anómalas (método de anomalías verdaderas)
- Método de resistividad magnetométrica (MMR) de apoyo
Teniendo en cuenta la información a priori:

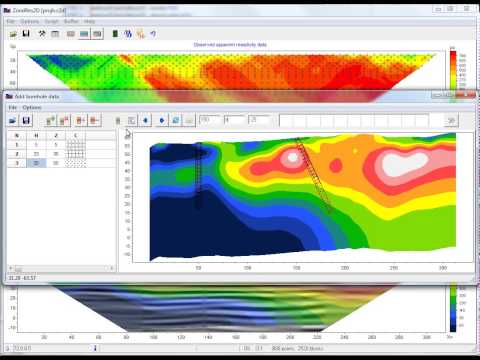

- Colocación de columnas litológicas en el modelo
- Visualización de datos de registro

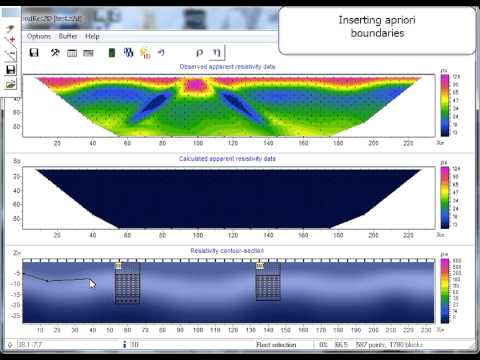

- Aplicación de límites a priori

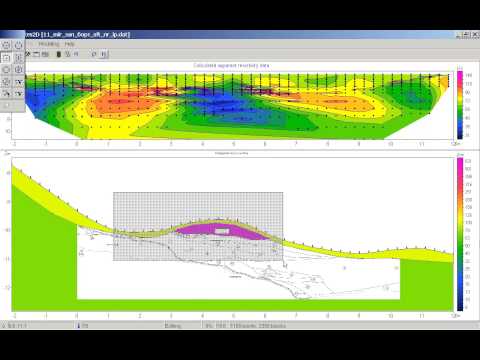

- Colocación del fondo para el modelo inicial en los formatos BMP, PNG, SGY, o SEC
- Configuración de los parámetros del modelo de inicio
- Fijación de los límites de variación de parámetros

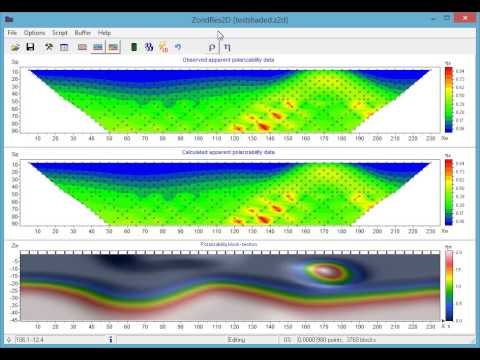

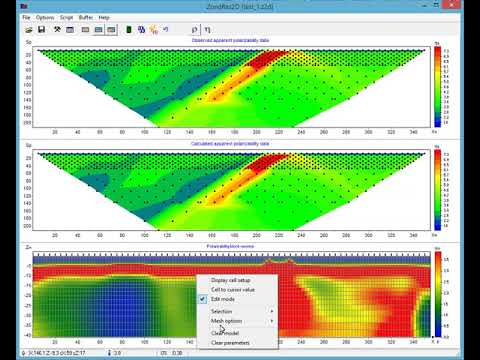

Procesamiento de datos de polarización inducida (IP):
El programa implementa el funcional que permite al usuario trabajar con los datos de polarización inducida (IP) medidos tanto en los dominios de frecuencia como de tiempo.
- Datos de entrada para el cálculo del modelo de cargabilidad: carga aparente, polarizabilidad aparente, curva desplegable de polarizabilidad, módulo de la señal medida normalizada a la corriente, fase, desplazamiento de la fase entre el primer y tercer armónico

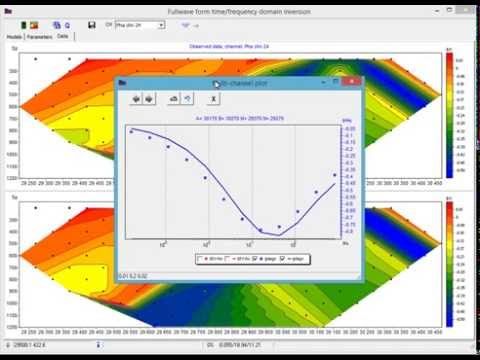

- Inversión de la capacidad de carga e inversión de la forma de onda completa de la curva desplegable con la recuperación de los parámetros del modelo Cole-Cole

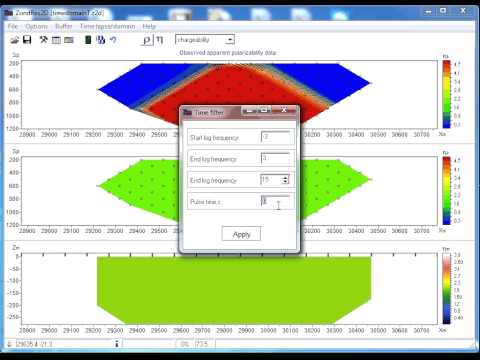

- Paso del dominio de la frecuencia al dominio del tiempo aplicando una transformada de Fourier con indicación de la longitud del pulso
- Método de Born con reconstrucción de modelo independiente de la polarizabilidad en cada pausa
Interpretación geológica y exportación de modelos:

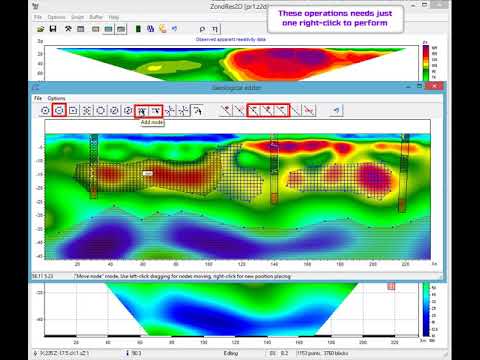

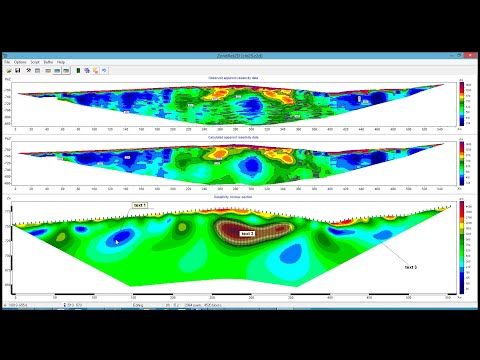

- Módulo de interpretación de modelos (sombreado con polígonos)
- Exportación de archivo DAT [*.dat], archivo de cuadrícula[*.grd], mapa de isolíneas [*.srf], borrado de polígonos [*.bln] y escala de color [*.lvl] del programa Surfer
- Exportación de un modelo en forma vectorial a un fichero [*.dxf] del programa Autocad
- Guardar el modelo y los resultados de interpretación como una imagen rasterizada con escala, resolución y tamaño de fuente preestablecidos
- Exportación del modelo al formato de programa Oasis Montaj
- Guardar el modelo en formato SEG-Y
- Guardar el modelo en un archivo [*.xls]
- Guardar el área de trabajo en archivos [*.bmp] o [*.pdf]
Otras características útiles:

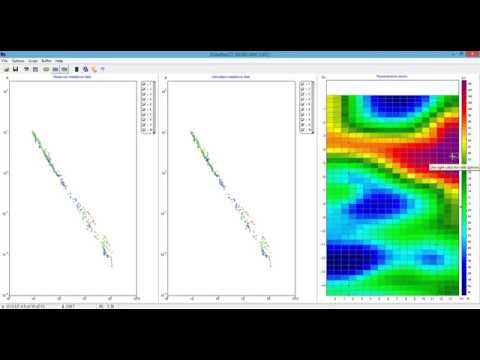

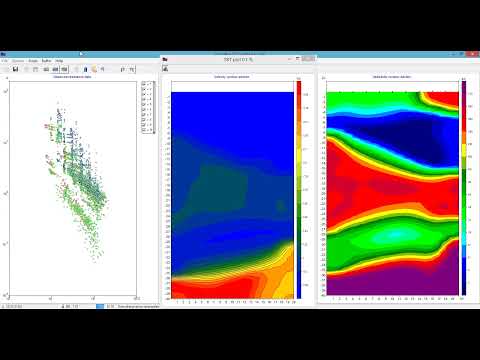

- Conversión de datos electrotomográficos en datos VES para seleccionar un modelo geoeléctrico en la versión 1D en el programa ZondIP1D
- Convertir un conjunto de archivos 2D en un archivo para seleccionar un modelo geoeléctrico 3D en el programa Zondres3d
- Trabajar con varios modelos en un proyecto

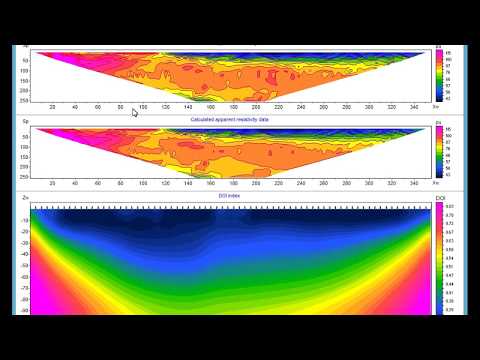

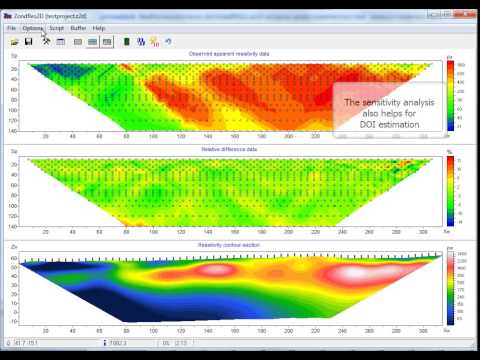

- Evaluación de la calidad de la solución basada en la matriz de sensibilidad. Cálculo del parámetro de calidad de la solución obtenida, índice DOI

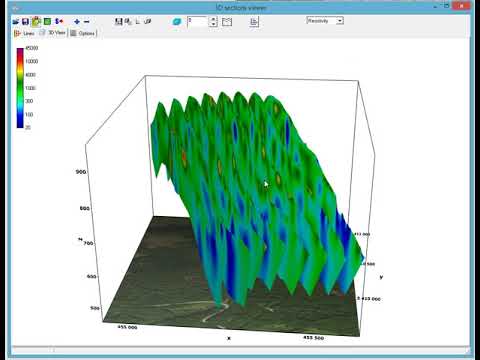

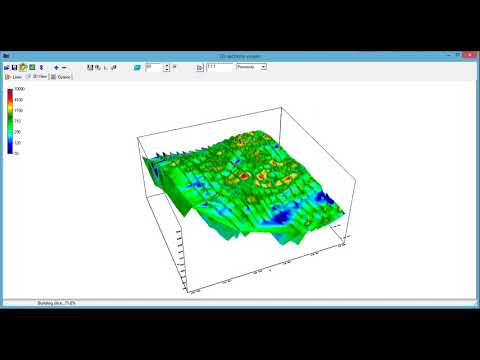

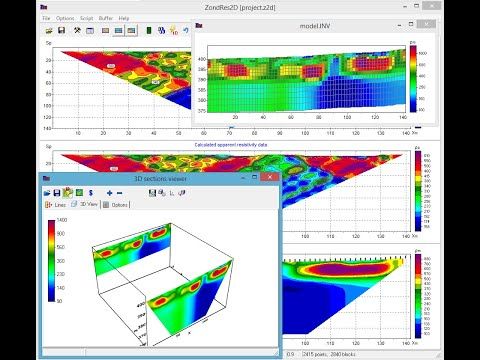

- Visualización 3D de secciones geoeléctricas utilizando un sistema arbitrario de líneas de perfil. Mapas de profundidad de varios parámetros
- Ajuste del ángulo de impacto del cuerpo de mineral en relación con la línea de perfil

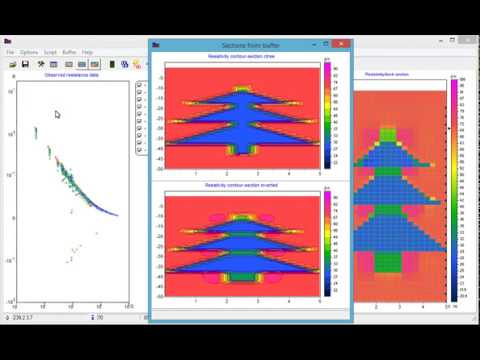

- Guardar hasta 5 modelos en el búfer para una mayor comparación
- Grabación de un script para el tratamiento de varios archivos

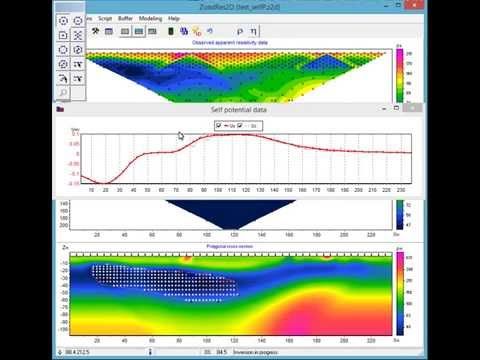

- Extracción de datos de autopotencial de datos de tomografía eléctrica
Configuraciones
Existen varias configuraciones del software de procesamiento de datos ERT ZondRes2D.
ZondRes2D Standard – configuración completa del programa para procesar datos ERT e IP en variantes terrestres, de pozo y marinas. En esta configuración, están disponibles las opciones para la inversión conjunta con datos obtenidos por otros métodos, la inversión de onda completa de los datos IP y la inversión de los datos de monitoreo geoeléctrico.
ZondRes2D Light: configuración destinada solo para el procesamiento de datos de resistividad, todas las funciones están disponibles.
Características del programa ZondRes2D, que difieren según la configuración:
| Estándar | Luz | |
| Modos de construir un modelo al resolver problemas directos e inversos | Modelo de malla, bloque, poligonal, arbitrariamente estratificado | malla, bloque |
| Inversión de datos IP, tanto según el esquema estándar, como en el dominio del tiempo o frecuencia con la recuperación de parámetros Cole-Cole | + | – |
| Inversión de onda completa de parámetros IP | + | – |
| Inversión de datos de monitoreo geoeléctrico | + | – |
| Inversión articular con datos magnetotelúricos | + | – |
| Inversión conjunta con datos TEM y FS | + | – |
| Inversión conjunta con datos sísmicos refractados | + | – |
| Inversión de datos de mediciones gravimétricas y magnéticas, incluida la unión con datos ERT | + | – |
| Modelado poligonal avanzado para el método magnético, gravitatorio y SP (EP) | + | – |
ZondRes2D pertenece a la familia de programas Zond. Una interfaz unificada y un enfoque para el procesamiento de datos facilitan la familiarización con el funcionamiento de todo el paquete, en caso de que tenga las habilidades y la experiencia de trabajar con uno de los programas. Este enfoque permite a los intérpretes integrar instrumentalmente varios datos geofísicos, lo que conduce a un modelo geológico y geofísico más estable y confiable.
Familia de software Zond:

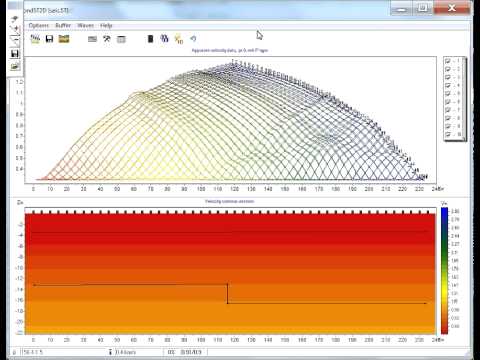

| ZondIP1d | Diseñado para la inversión 1D de datos VES y VES-IP. |
| ZondRes3d | Diseñado para la inversión 3D de datos de resistividad y polarización inducida en variantes terrestres, de pozo y marinas. |
| ZondProtocol | Diseñado para la creación de protocolos, control de medición y visualización de mediciones ERT y evaluación de la calidad de los datos. |
| ZondMT1D | Diseñado para la inversión 1D de datos magnetotelúricos (MT), audiomagnetotelúricos (AMT) y radiomagnetotelúricos (RMT). |
| ZondMT2D | Diseñado para la inversión 2D de datos MT, AMT y RMT. |
| ZondGM2d | Diseñado para la inversión multiperfil 2D de datos magnéticos y de gravedad. |
| ZondGM3d | Diseñado para la inversión 3D de la gravedad y los datos magnéticos. |
| ZondTEM1d | Diseñado para la inversión 1D de datos electromagnéticos transitorios (TEM) para varios sistemas de observación con líneas y bucles. |
| ZondTEM2d | Diseñado para la inversión 2D de datos de sondeos EM en el dominio del tiempo y la frecuencia. |
| ZondSP2d | Diseñado para la inversión 2D de datos de autopotencial. |
| ZondST2d | Diseñado para inversión 2D de datos de tomografía sísmica (primeras roturas) y sísmica de refracción. |
| ZondST3d | Diseñado para inversión 3D de datos de tomografía sísmica (primeras roturas) y sísmica de refracción. |
| ZCGViewer | Diseñado para el cálculo y visualización de gráficos de resistividad aparente obtenidos con diversos sistemas de levantamiento eléctrico. |
El software se puede instalar en un equipo con sistema operativo Windows 98 o posterior. Los cálculos en una versión de 64 bits están disponibles para conjuntos de datos grandes.
Puede obtener más información sobre las características del software descargando el manual del usuario o la versión de demostración del programa, o viendo lecciones en video.
