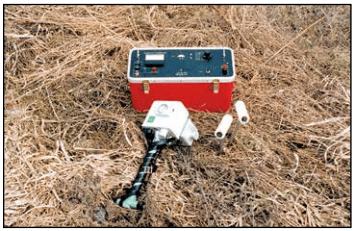

EM16 | EM16R | TX27
El TX27 es un transmisor VLF portátil que suministra un campo VLF para realizar levantamientos con EM16 o EM16 / 16R si las transmisiones remotas son débiles, intermitentes o están mal acopladas con el objetivo. Para las encuestas EM16, la antena TX27 consiste en un cable a tierra largo (típicamente de 1 km).
Especificaciones:
Cantidades Medidas
- Em16: Componentes En Fase Y En Cuadratura Del Campo Vlf Secundario, Como Porcentajes Del Campo Primario.
- Em16r: Resistividad Aparente En Ohmios-Metros, Y Ángulo De Fase Entre Ex Y Hy.
Fuente De Campo Primario
- Em16: Bobina De Núcleo De Ferrita.
- Em16r: Electrodos De Acero Inoxidable, Separados Por 10 M: La Impedancia Del Sensor Es De 100 Mω En Paralelo Con 0.5 Pf.
Sensor
- 9.8 Khz.
Frecuencia De Operación
- 15 A 25 Khz (Opcionalmente A 30 Khz) Dependiendo De La Estación De Transmisión Vlf.
Medición De Rangos
- Em16: En Fase: ± 150%.
- Cuadratura: ± 40%.
- Em16r: 300,3 K, 30 Kω-M.
- Fase: 0 – 90 °.
Fuente De Alimentación
- Em16 / Em16r: 6 Células Alcalinas “Aa”.
Dimensiones
- Em16 / Em16r: 53x30x22 Cm.
Pesos
- Em16: 1.8 Kg; Envío: 6.2 Kg.
- Em16r: 1.5 Kg; Envío: 6 Kg.
