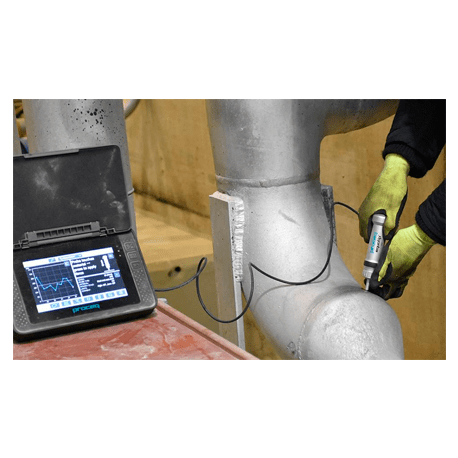

- Equotip 540 Leeb D para pruebas in situ de piezas pesadas, grandes o instaladas
- Equotip 540 UCI HV1-10 para materiales de grano fino con cualquier forma y superficies tratadas térmicamente
Descripción general
| Sus ventajas | Optimizado para un uso básico regular sin grandes necesidades de informes |
| Viene con la alta precisión conocida por todos los productos Equotip | |
| Para entornos hostiles | |
| Escala | Leeb: HLD / UCI: HV (UCI) |
| Escalas disponibles | Leeb: HB, HV, HRB, HRC, HS, MPA / UCI: HB, HV, HRA, HRB, HRC, HR15N, HR15T, MPA |
| Sondas disponibles | Leeb: D / UCI: sonda universal con carga de prueba ajustable entre HV1 y HV10 |
| Combinación con otros métodos | No es posible una combinación |
| Rugosidad promedio Ra (µm / µin) | Leeb: 2/80 / UCI: 12,5 / 500 |
| Masa mínima (kg / lbs) | Leeb: 0.05/0.2 / UCI: 0.3/0.66 |
| Espesor mínimo (mm / in) | Leeb: 3/0.12 / UCI: 5/0.2 |
Aplicaciones
- Estándar para objetos grandes: Leeb D
- Objetos redondos: UCI o Leeb D (con anillo de soporte)
- Objetos ligeros ( <2kg): UCI
- Objetos muy duros: UCI
- Objetos pulidos: UCI
- Objetos delgados: UCI
Aplicaciones adicionales (PDF)
- Evaluación de daños por incendio (Leeb D) (PDF)
- Cilindro del motor (Leeb D) (PDF)
- Fundiciones de aluminio (Leeb D)Industria marina (Leeb D) (PDF)
- Industria marina (Leeb D) (PDF)
- Engranajes de transmisión (Leeb D) (PDF)
- Laminadores (Leeb D) (PDF)
- Corte térmico (Leeb D) (PDF)
- Cuña del estator (Leeb D) (PDF)
Características
| Firmware del instrumento | Interfaz de prueba de dureza de última generación |
| Informe PDF predeterminado | |
| Cambio rápido para UCI | |
| Funciones deshabilitadas en comparación con Equotip 550: exportación de datos a PC a través de Equotip Link, corrección automática de impacto para Leeb, conversiones personalizadas (asistente y configuración), verificaciones (asistente y explorador), asistentes, informes personalizados, protección con contraseña (actualización a Equotip 550 posible en cualquier momento) | |
| Software de PC | EquotipLink (solo para actualizaciones de software) |
| Pantalla | Unidad de pantalla táctil resistente a color de 7 "(800 x 480 píxeles) con procesador de doble núcleo |
| Memoria | Memoria flash interna de 8 GB (> 1'000'000 mediciones) |
| Conexiones | Puerto USB |
| Rango de medición | Leeb: 150 - 950 HL / UCI: 20 - 2000 HV |
| Exactitud de medición | Leeb: ± 4 HL (0,5% a 800 HL) / UCI: ± 2% (150 - 950 HV) |
Normas
| Normas | ASTM A 956 |
| ASTM E 140 | |
| ASTM A 370 | |
| ISO 16859 | |
| DIN 50156 | |
| GB/T 17394 | |
| JB/T 9378 | |
| DIN 50159 | |
| ASTM A 1038 | |
| Directivas | ASME CRTD-91 |
| Directiva DGZfP MC 1 | |
| Directiva VDI / VDE 2616 Hoja 1 | |
| Informes técnicos Nordtest 424-1, 424-2, 424-3 |
Accesorios
| Accesorios de medición | Juego de anillos de soporte (12 uds.) Para dispositivo de impacto Equotip Leeb D / DC / C / E / S (353 03000) |
| Pie especial Equotip UCI (356 00720) | |
| Battery complete (327 01 033) | |
| Cargador rápido (externo) (327 01053) | |
| Accesorios para la verificación | Bloque de prueba Equotip D / DC, ~ 775 HLD / ~ 56 HRC (357 13 100) |
| Bloque de prueba Equotip UCI ~ 850HV, calibración ISO 6507-3 HV5 (357 54100) |
