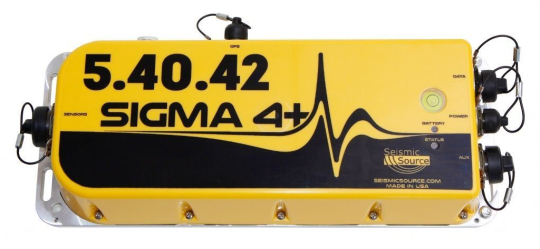

Estación sísmica Sigma 4+ para estudios y vigilancia

Sigma 4+ es una versión en miniatura de 4 canales de la estación sísmica DAQlink4. Excelentes características metrológicas, capacidad de registro continuo, ADC de alta frecuencia, receptor GNSS incorporado o externo, acceso remoto, batería incorporada opcional y geófono 3C, trabajo con receptores externos de baja frecuencia, anemómetro enchufable y mucho, mucho más, hacen de esta estación la mejor elección para la más amplia gama de tareas.

El VSP con la sonda GStreamer-E 3C o el hidrófono transmisor WellStreamer
La Sigma 4+ es la estación sísmica óptima para diferentes métodos de VSP, tanto para la estimación de la velocidad de las ondas sísmicas a lo largo de la perforación como para el trazado dinámico de secciones. Los cuatro canales de registro permiten realizar observaciones con una sonda 3C o un streamer hidrófono de 3 canales y un receptor geófono de referencia, lo que ofrece la posibilidad de evaluar la precisión y corregir el error de sincronización fuente-estación sísmica.

CST paralelo según ASTM D4428 / D4428M.

El método permite reconstruir el perfil de velocidad de ondas P y ondas S de rocas in situ con dirección horizontal de propagación de ondas a lo largo de la capa, es decir, sin tener en cuenta la anisotropía de velocidad relacionada con estratificación fina (macroanisotropía) o formaciones geológicas compuestas de pequeños elementos de dos sustancias diferentes (microanisotropía). Las observaciones se realizan en dos perforaciones paralelas con una distancia de 3 a 6 m entre ellas. La generación de las ondas de presión (P) y de cizalladura (S) se efectúa mediante un sparker de perforación Pulse y fuentes electrodinámicas SHock y GeoSV. La recepción de señales se realiza mediante la sonda GStreamer-E 3C y el conjunto de hidrófonos WellStreamer. Encontrará una descripción de la tecnología CST en ASTM D4428 / D4428M o en nuestras publicaciones.

Pruebas de longitud de pilotes, inspección de calidad de placas base y revestimiento de túneles.

Con su ADC de alta frecuencia, el Sigma 4+ es perfecto para casi cualquier tarea geotécnica. Para las pruebas de longitud de pilotes (pruebas de integridad de pilotes) y la inspección de las zapatas (método de impacto), se conectan a la estación sensores especiales de alta frecuencia GTSensor. En las losas de cimentación, es más conveniente utilizar sensores sísmicos remolcados LandStreamer de 4 canales como receptor. Los datos pueden procesarse en el software GeoTechControl.

Monitorización de microseísmos, terremotos, explosiones, fracturación hidráulica y cualquier otro evento
La estación permite el registro continuo de datos a largo plazo en dispositivos de almacenamiento de datos integrados y externos con capacidad de intercambio en caliente sin pérdida de datos. La temporización se realiza mediante un receptor GNSS integrado o externo, un enlace de sincronización por cable o inalámbrico entre estaciones o mediante el reloj interno de alta estabilidad de la estación. La Sigma 4+ puede equiparse opcionalmente con un receptor sísmico incorporado o externo de 2 Hz 3C, una batería interna y un geófono externo desmontable de baja frecuencia. La caja de la estación está equipada con un nivel de burbuja y tiene la posibilidad de atornillar clavijas directamente en su base. La Sigma 4+ es una solución perfecta para realizar cualquier tipo de monitorización sísmica, gracias a su software dedicado, múltiples opciones de conexión en red, configuración remota y descarga de datos, registro continuo o de inicio automático basado en una señal de disparo o en eventos LTA (Promedio a Largo Plazo)/STA (Promedio a Corto Plazo) con capacidad de notificación por correo electrónico.

MASW pasivo y el método Nakamura

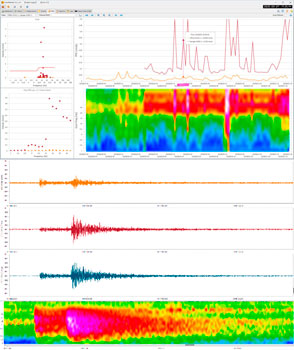

La tarea de registrar ondas superficiales procedentes de fuentes estocásticas o industriales, así como de registrar microseísmos para el posterior cálculo de las relaciones espectrales H/V, se realiza con éxito mediante la estación sísmica Sigma 4+ con un sensor 3C integrado o externo de frecuencia media (2 Hz), geófonos externos conectados (a partir de 4,5 Hz) y sismómetros de baja frecuencia, acelerómetros o transductores de torsión.

Prospección sísmica en minas o edificios urbanos densos

No siempre es posible realizar la sincronización entre la fuente y la estación sísmica. Puede resultar extremadamente problemático o imposible desplegar una línea de sincronización cableada entre las minas o desde el túnel hasta la superficie mientras se realizan las pruebas, y utilizar un canal de radio en estos casos es sencillamente inviable. Las prospecciones sísmicas en la ciudad suelen imponer restricciones similares. Las estaciones sísmicas DAQlink4 y Sigma 4+ pueden mantener registros a largo plazo en el almacenamiento integrado y externo con referencia temporal de la señal GNSS y un reloj autónomo de alta estabilidad. Una estación sísmica puede conectarse a la matriz receptora y la otra a la fuente para la formación de registros de disparo, lo que permite realizar la sincronización en el postprocesamiento, es decir, trocear sismogramas estándar a partir de la matriz de datos.

Sísmica marina de alta resolución

Las rápidas y fiables estaciones sísmicas de alta frecuencia Sigma 4+ y DAQlink4 son excelentes para la adquisición sísmica marina de alta resolución 2D o 3D con el streamer remolcado HRStreamer-1 con un exclusivo conjunto de hidrófonos ajustables o el avanzado HRStreamer-48 de 48 canales. Encontrará una descripción más completa de las capacidades de las estaciones, las fuentes remolcadas y otros equipos necesarios en una sección específica. También ofrecemos servicios de procesamiento de datos marinos de alta resolución.

Aspectos destacados de las estaciones sísmicas Sigma 4+ y DAQlink4:

• Posibilidad de combinar estaciones sísmicas en un solo conjunto mediante par trenzado (longitud de hasta 3 km), Ethernet, Wi-Fi o módems GSM
• Cualquier duración de grabación hasta grabación continua
• Amplio ancho de banda de la señal registrada: de 0 a 20.000 Hz
• Capacidad de control remoto, configuración, grabación y descarga de datos mediante Wi-Fi, Gigabit Ethernet o conexión celular. Servidor FTP integrado

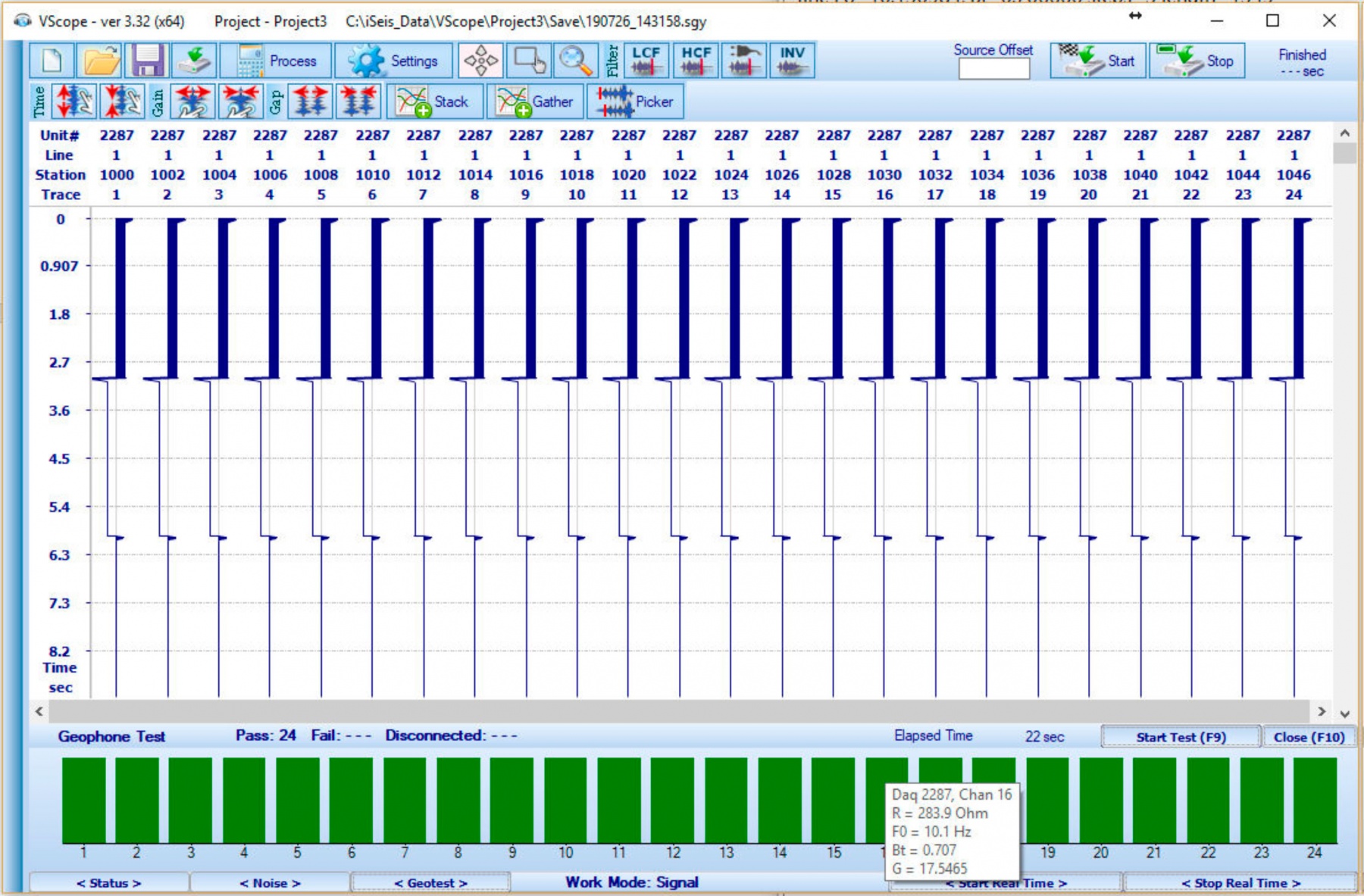

• Prueba de geófonos: frecuencia, impedancia, atenuación y otras características
• Sincronización por radio VHF / UHF o por cable de par trenzado (hasta 3 km) para su uso en minas
• Registro continuo con sincronización horaria GNSS
• Batería integrada de 99,9 Wh
• Múltiples opciones de disparo: disparo del sensor de origen, evento LTA (Promedio a Largo Plazo) y STA (Promedio a Corto Plazo), pulso TTL, etc. Incluso es posible la notificación por correo electrónico si se detecta un evento LTA o STA esperado



Registra datos de cualquier tipo de fuente. Admite controladores Force 3

• Estación sísmica Sigma 4
• Juego de cables
• Software

• Receptor de baja frecuencia incorporado o externo de 2 Hz 3C
• Sismómetros de baja frecuencia, acelerómetros y transductores de torsión
• Opción Wi-Fi
• Módulo de red de radio Mesh
• Módem GSM
• Sensor de alta frecuencia GTSensor
• LandStreamer matriz de 4 canales
• Kit de prueba de longitud de pilotes
• Dispositivo de almacenamiento de datos USB externo
• Receptor GNSS integrado o externo
• Batería recargable integrada (99,9 Wh)
• Panel solar
• Anemómetro
• Equipo de adquisición sísmica marina y de fondo de pozo

• Monitor de eventos y Tremor cloud para prospecciones microsísmicas, monitorización sísmica, registro de terremotos, monitorización de fracturas hidráulicas e inyecciones
• Vscope y Bgr para recoger datos de distintos tipos de fuentes sísmicas
• DataCollection para la adquisición de datos con visualización de pistas
• Visualiser para la visualización de datos y su conversión a otros formatos
• Earthquake Locator para localizar el epicentro
• Harvest para apilamiento
