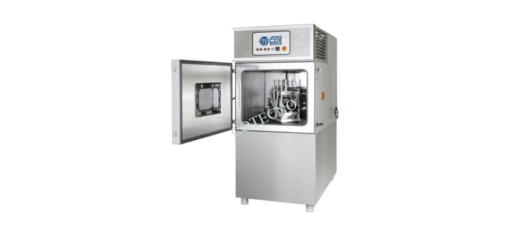

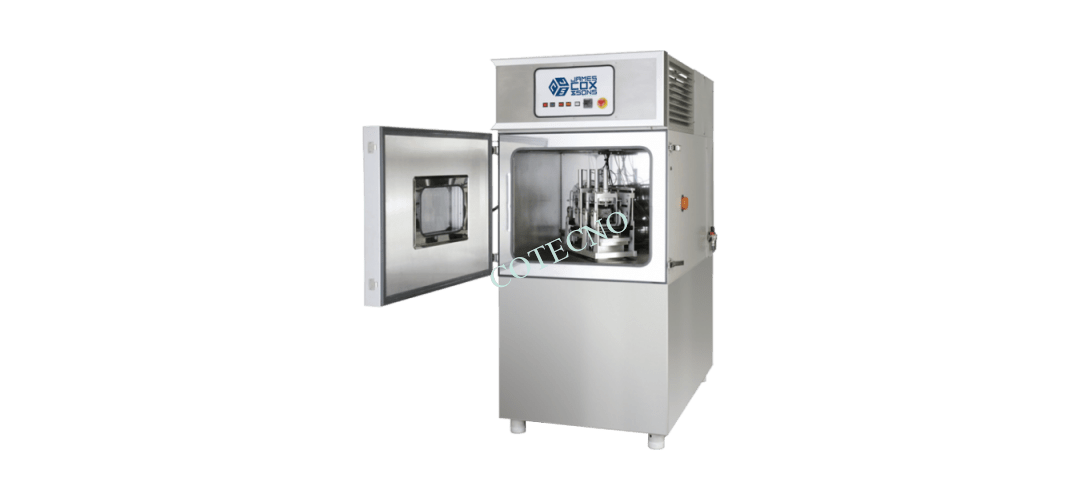

El CRT-LH4PT-BB utiliza tecnología servohidráulica avanzada y un sistema de adquisición y control de datos digitales de alta velocidad junto con un software fácil de usar. Durante la prueba, tanto los datos gráficos como los tabulares se muestran en la pantalla y los datos de prueba se almacenan en un disco en formato compatible con Microsoft Excel ™. El marco de prueba está alojado en un gabinete con control de temperatura con circulación de aire asistido por ventilador y un rango de temperatura de -20 a 30 ° C. El exclusivo sistema de medición constante de torque y tres deflexión del transductor del CRT-LH4PT-BB se puede configurar para aceptar diferentes tamaños de haz. Esto significa que la relación entre las dimensiones del haz y el tamaño máximo del agregado de las muestras de prueba satisfará los requisitos de las especificaciones europeas pertinentes.
Características:
- Rango de frecuencia 0.1 a 60Hz
- Máquina plegadora servohidráulica de cuatro puntos de alta calidad
- Actuador hidráulico de doble acción y con clasificación de fatiga con transductor de carrera integral
- Utiliza la servoválvula Star con “tecnología Sapphire”
- Único, tres transductores, sistema de medición de deflexión en la muestra
- Acepta varios tamaños de haz: 380 a 660 mm de largo y 50 x 50 mm y 100 x 100 mm de secciones transversales.
- Gabinete de temperatura controlada -20 a 30 ° C
- Tensión controlada controlada por sinusoidal o modos de prueba de fatiga de esfuerzo controlado
- Fijación de muestra motorizada de torque constante para eliminar los errores debidos a la indentación del haz localizado
- Sistema de carga autónomo
- Software fácil de usar para la determinación de la resistencia a la fatiga y el módulo de rigidez
- Suministrado con certificación de calibración calibrada por UKAS
- Cubierto para reducción de ruido
Software:
- Software Windows® fácil de usar, intuitivo y confiable desarrollado con LabVIEW ™
- Específicamente escrito para cumplir con las normas AASHTO y ASTM
- La interfaz de usuario se puede traducir al idioma preferido del usuario; consultar
- Los datos de prueba almacenados se pueden analizar y comparar con otros datos de prueba utilizando un paquete de hoja de cálculo
- Las utilidades se incluyen para ajustar curvas de datos adquiridos; prueba de las entradas y salidas del sistema; corrección de fase y una base de datos de transductores para almacenar factores de calibración.
Especificaciones Adicionales:
Transductor de fuerza | 2250lbf (10kN) |
---|---|
Rango del transductor de muestras | ±0.09″ (3 x ±2.5mm) |
Carrera del actuador | 0.4″ (10mm) |
Frecuencia | 0.1 to 60 Hz |
Suministro eléctrico | 400V 50Hz, 3 Ph |
Aire Comprimido | 100-145psi (7-10 bar) @ 100 L/min (3.5cfm) |
Dimensiones del cuadro de prueba | 41.5″ x 43″ x 83″ (1050 x 1100 x 2100mm) |
Espacio de trabajo requerido | 81″ x 83″ x 90.5″ (2050 x 2100 x 2300mm) |
PC de escritorio incluida | Incluida |
HA-5400.1 | Haz simulado de PVC 2 “x 2” x 15 “(50 x 50 x 380 mm) | |
HA-5400.2 | Viga de PVC simulada 4 “x 4” x 26 “(100 x 100 x 660 mm) |
ASTM D7460 |
AASHTO T321 |
EN 12697-24 Annex D |
EN 12697-26 Annex B |
