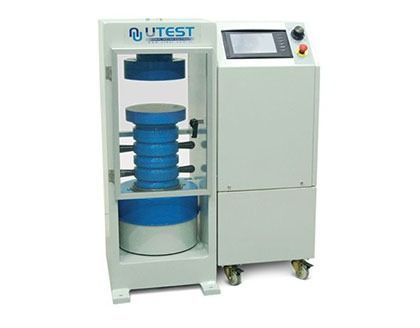

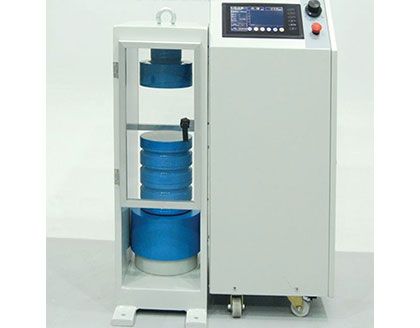

Máquina Automática para Compresión
Código del Producto
UTC-4031 | Máquina Automática para Pruebas de Compresión de 600 kN, 220-240 V 50-60 Hz |
UTC-4031/110 | Máquina Automática para Pruebas de Compresión de 600 kN, 110 V 60 Hz |
UTC-4131 | Máquina Automática para Pruebas de Compresión de 1500 kN, 220-240 V 50-60 Hz |
UTC-4131/110 | Máquina Automática para Pruebas de Compresión de 1500 kN, 110 V 60 Hz |
UTC-0210 | Transductor de Presión de Alta Precisión y Sistemas Electrónicos |
Estándares
ASTM C39; AASHTO T22; ISO EN 7500
El rango de las máquinas para pruebas de compresión Automáticas de 600 kN y 1500 kN han sido diseñadas para pruebas fiables y consistentes de un rango grande de especímenes. Estas máquinas de compresión son el resultado de aplicaciones continuas y estudios de investigación para mejorar las máquinas con las tecnologías más recientes para cumplir con las estándares actuales ASTM C39; AASHTO T22; ISO EN 7500 en términos de las propiedades técnicas teniendo en cuenta los requerimientos de los clientes. Las máquinas también cumplen con los requerimientos de las normas CE para seguridad y salud del operador. Su diseño, que es fácil de usar, permite que un operador sin mucha experiencia pueda hacer pruebas fácilmente.
Cuando la máquina haya sido prendida y el espécimen está posicionado las operaciones requeridas son:
- Ajustar (Poner) los parámetros para la prueba (el avance preestablecido tiene que estar ajustado solo cuando el tipo de espécimen esté cambiado)
- Presionando el botón de iniciar (start) en la unidad de control
- La máquina automáticamente empieza el avance rápido, cuando el espécimen toca la platina superior el avance rápido se termina y empieza a cargar al avance preestablecido selecionado por el usuario y para cuando el espécimen se falla.
- Guarda automáticamente los parámetros y resultados de las pruebas.
Sobrepasando las disposiciones estándares de ASTM C-39 (empezando de 10% de la capacidad máxima de la máquina), las UTC-4031 y UTC-4131 están suministradas en Clase 1 empezando de 50 kN. Este desempeño único permite que las máquinas puedan estar usadas para un número amplio de aplicaciones incluyendo:
- Pruebas de Fuerza Compresiva en Edad Temprana
- Pruebas de Flexión por usar los accesorios adecuados
- Pruebas de Compresión de Mortero (Cemento) por usar los accesorios adecuados
- Núcleo con Pruebas de Compresión de Bajo Diámetro
Las máquinas de compresión consisten de un marco de carga soldado, robusto y fuerte, paquete hidráulico automático y sistema de control y adquisición de datos BC 100.
La UTC-4031 Máquina para Pruebas de 600 kN viene con:
- Espaciadores de Ø 165×90 mm, Ø 165×50 mm, Ø 165×30 mm y Ø 165×15 mm
- Platina Superior UTC-4511 (Con un ensamble de asiento esférico) de Ø165 mm, Platina Inferior de Ø165 mm.
UTC-4510 Conjuntos de Platinas Superiores e Inferiores también pueden estar usados con la máquina para pruebas UTC-4031.
La UTC-4131 Máquina para pruebas de 1500 kN viene con:
- Espaciadores de Ø 165×90 mm, Ø 165×50 mm, 2 pcs. Ø 165×30 mm y Ø 165×15 mm
- Platina Superior UTC-4512 (Con un ensamble de asiento esférico) de Ø216 mm, Platina Inferior de Ø216 mm.
UTC-4510, UTC-4511, y UTC-4515 Conjuntos de Platinas Superiores e Inferiores también pueden estar usados con la máquina para pruebas UTC-4131.
Características de Seguridad
- Válvulas de Máxima Presión para evitar sobrecarga de la máquina
- Interruptor de Límite para el Recorrido del Pistón
- Botón para parar de emergencia
- Puertas delanteras y traseras transparentes y durables de plexiglás
- Valor máximo de carga controlado por Software
Modelo | UTC-4221 | UTC-4321 |
---|---|---|
Capacidad | 2000 kN | 3000 kN |
Estándar | ASTM C39; AASHTO T22 | ASTM C39; AASHTO T22 |
El Valor de Rugosidad para Textura de Carga y Platinas Auxiliares | ≤ 3.2μm | ≤ 3.2μm |
Dimensiones de la Platina Inferior | Ø165 mm | Ø216 mm |
Dimensiones de la Platina
Superior |
Ø165 mm | Ø216 mm |
Apertura Máxima Vertical entre
Platinas |
340 mm | 370 mm |
Diámetro del Pistón | 150 mm | 230 mm |
Recorrido Máximo del Pistón | 50 mm | 50 mm |
Apertura Horizontal | 230 mm | 320 mm |
Potencia | 750 W | 750 W |
Capacidad de Aceite | 20 L | 20 L |
Presión Máxima de Trabajo | 335 Bar | 355 Bar |
Dimensiones (wxlxh) | 660x500x900 mm | 750x500x930 mm |
Peso | 420 kg | 625 kg |
La apertura máxima horizontal para posicionar la muestra está limitada por los bordes de las platinas. La muestra tiene que estar posicionada para que los bordes de la muestra no traslapa los bordes de las platinas y la muestra tiene que estar perfectamente centrada.
La apertura vertical adecuada para el espécimen puede estar ajustada por usar los espaciadores.
Modelos de 110 V, 50 Hz están disponibles a pedido. La única diferencia es el voltaje de entrada.
