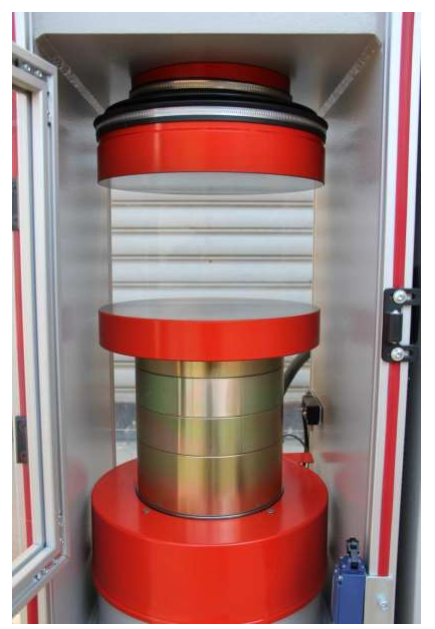

| Capacidad lado compresión: | 1000 kN, hasta 5000 kN (consúltenos para otras capacidades) |
|---|---|
| Tipo de bastidor: | Marco rígido en construcción tipo pared. |
| Controlador: | Sematron Touch (Pantalla táctil) |
| Controlador de 7 canales con Velocidad de Adquisición de Datos de 1kHz | |
| Rango de Medición de Carga: | 1% - 100% de la Capacidad Total |
| Velocidad de Control de Carga: | 0,5 kN/s - 50kN/s |
| Max. Espacio de Ensayo de Compresión: | Hasta 340 mm (consúltenos para otras dimensiones) |
| Nº de Canales: | 7 |
Especificaciones generales de la unidad de control
| Capacidad de carga 0,1 - 5000 KN (Depende de las características del bastidor) | Resolución de medición Hasta 20 Bit (Diferentes resoluciones son opcionales) |
|---|---|
| Pantalla LCD Pantalla táctil capacitiva de 7" (Cambiable bajo petición ) | |
| Sistema Operativo del Controlador Basado en Linux (Altamente estable y fiable) | |
| Puerto de comunicación | USB |
| Conexión USB disponible - Internamente: | Transferencia de datos (informe, datos brutos, etc.). |
| Comunicación con el software del PC | |
| Para la conexión de todo el hardware externo | |
| Memoria | 4 GB de memoria interna, |
| 32 GB de memoria ampliable con tarjeta SD | |
| Adquisición de datos | 1000 datos por segundo |
| (Se pueden proporcionar diferentes velocidades de muestreo bajo demanda) | |
| Datos y experimento Sistema operativo | Puede guardar, abrir y operar parámetros de prueba basados en métodos. |

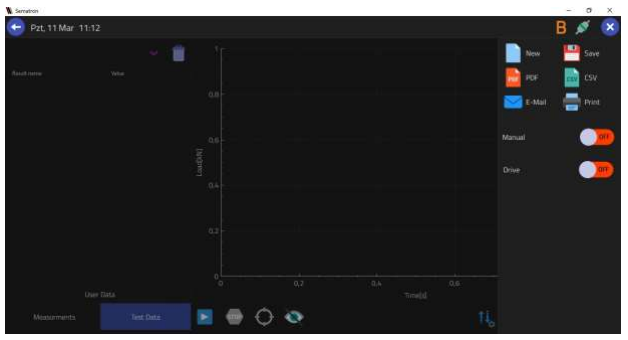

| Tipos de informes | Por gráficos separados, |
| Por informes en serie (Más de un resultado en el mismo gráfico) | |
| Número de canales | 7 canales en total (Opcional) |
| 4 Analógicos (Célula de carga, Galga extensométrica, Transductor de presión, etc.) 2 canales están activos 2 son opcionales. | |
| 3 Digitales (Encoder, LVDT, Transductor Lineal etc.) | |
| Tipo de Control de la Máquina | Opciones de Mod Automático y Manual, |
| Tipo de Control - | Carga Constante, |
| Procedimiento de Carga | Carga en rampa, |
| Carga escalonada | |
| Precarga rápida | disponible (con detección automática de contacto. |
| Módulo de elasticidad y de Poisson | Disponible (Opcional) |

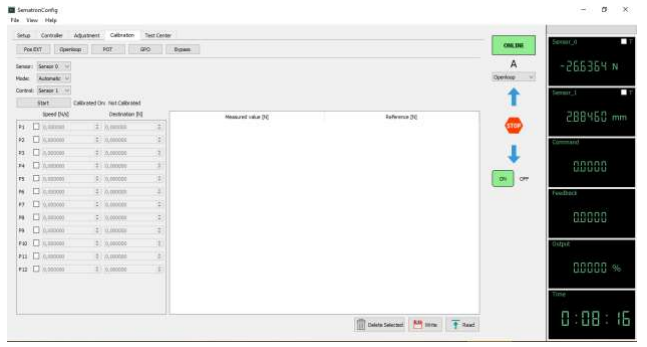

| Tipos de calibración | Calibración de Punto Único, |
| Calibración automática hasta 10 Puntos (La máquina realiza automáticamente carga hasta el primer punto de calibración y después de introducir el valor de referencia continúa con la carga para el siguiente punto). | |
| Conectividad de dispositivos externos | Posibilidad de conectar ratón, teclado e impresora (las impresoras A4 y Mini Impresoras se pueden conectar sin utilizar el ordenador. |
| Actualización de software | Automáticamente mediante unidad Flash |
| Formatos de informe PDF | , Excel y formato de valor bruto del programa |

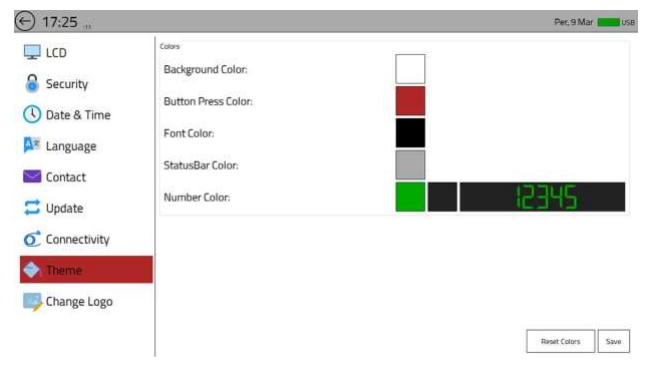

| Personalización de informes | Logotipo e información de prueba definidos por el usuario |

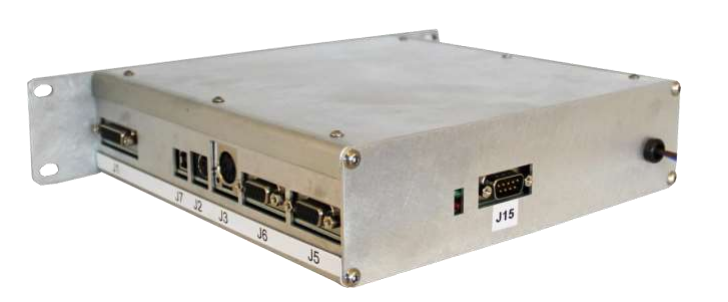

Unidad de control Sematron
Características del Controlador:
Máquinas de ensayo de compresión son controlados por Sematron Touch Screen controllerunit.
La unidad controladora (Sematron Touch Controller) tiene 7 canales Opcionales. Debido a estos canales la
controlador permite conectar diferentes marcos con un solo paquete de energía hidráulica.
La unidad de control puede leer y controlar todo tipo de sensores como LVDT, galgas extensiométricas, células de carga y transductores de presión con alta precisión.
transductores de presión con alta precisión.

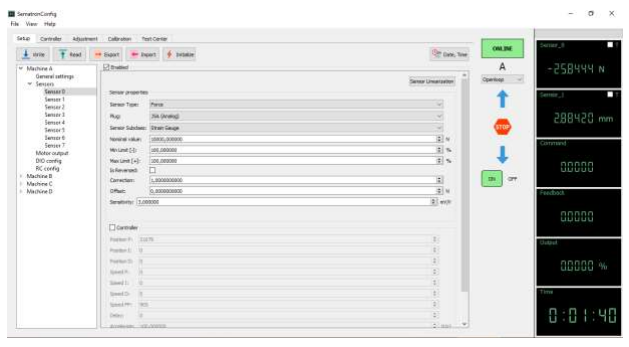

El usuario puede calibrar cada sensor conectado y ajustar los valores PID por separado.
La unidad de control permite la calibración automática y el ajuste de hasta 12 puntos. Gracias al controlador táctil
precisión del controlador táctil Sematron;
- – El usuario puede realizar ensayos de compresión ordinarios con la velocidad de paso deseada y alta precisión.
- – El usuario puede mantener la carga en cualquier punto deseado durante un tiempo específico.
- – El usuario puede realizar ensayos de Módulo de Elasticidad según diferentes normas. Opcional
(Esta opción necesita LVDTs para leer la deformación)

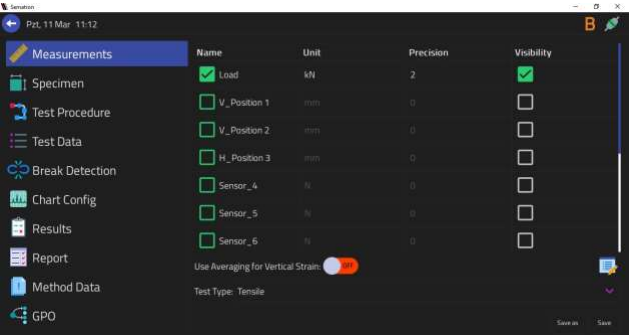

Características Generales del Sistema de Adquisición de Datos y Control: - Pantalla táctil capacitiva.
- Puerto USB para obtener los resultados directamente de la pantalla LCD sin necesidad de utilizar el ordenador.
- Carga precisa con gran exactitud.
- El usuario puede conectar el módem de Internet directamente al controlador LCD.
- El usuario puede enviar por correo electrónico los resultados directamente desde la pantalla LCD utilizando Internet.
- El usuario puede actualizar el software de prueba mediante una unidad USB.
- LCD tiene software de pruebas basado en Linux.
- Mínimo 7 canales. (Opcional)
- Calibración y ajuste automáticos.
- 1000Hz (1kH) velocidad de adquisición de datos de cada canal.
- Opción de control en lazo cerrado PID y en lazo abierto.
- Resultados en pdf y convertibles enExcel.
- El controlador LCD tiene 4GB de espacio de almacenamiento de datos incorporado y soporta hasta 32GB.
- Todo tipo de impresoras se pueden conectar directamente a la pantalla LCD sin necesidad de PC. Y el usuario puede tomar la impresión
de los resultados. - El controlador LCD también admite una mini impresora (opcional).
- Fácil de usar, fácil de personalizar.
- Comunicación con PC a través de USB
