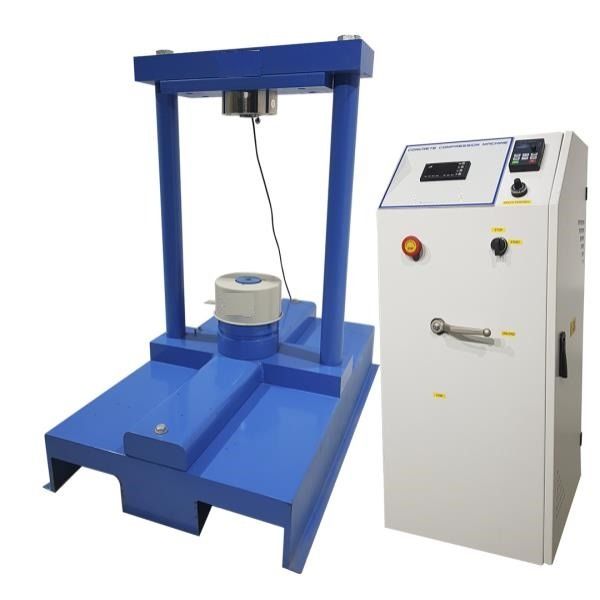

Las máquinas de prueba de flexión semiautomáticas consisten en;
El bastidor de carga soldada de servicio pesado, el paquete de energía hidráulica semiautomática,la unidad de lectura digital Los conjuntos de prueba de flexión deben pedirse por separado.
Marco de carga flexural
Los marcos de prueba de flexión multiuso están diseñados para una deflexión mínima a la carga máxima, lo que resulta en una precisión muy alta. El bastidor de carga es una fabricación de acero soldado que lleva el ariete montado en la base de acero. Todos los bastidores tienen un pistón de desplazamiento simple con protección de interruptor de sobre recorrido para detener la máquina cuando se alcanza el recorrido máximo del pistón. Se utiliza una celda de carga para mediciones de carga en todos los marcos.
Los marcos de flexión están diseñados para aceptar todos los accesorios necesarios para las pruebas de flexión o compresión.
Los marcos de flexión son de 100 kN, 200 kN, 300 kN de capacidad Tipo U y 300 kN, 400 kN capacidad Tipo C Estructura abierta diseñada para permitir una carga frontal fácil y práctica de la muestra.
El diseño de tipo C muy rígido es ideal para pruebas de flexión convencionales o para pruebas más sofisticadas como la deformabilidad y el índice de ductilidad.
El marco de carga proporciona la estabilidad necesaria para obtener resultados de prueba precisos y repetibles durante los años de operación.
Todos los cuadros se pueden conectar a la máquina de compresión como segundo cuadro o se pueden usar con cualquier fuente de alimentación como una máquina de flexión independiente.
Las características principales son:
• Conjunto soldado de alta estabilidad
• Medición de carga de alta precisión con celdas de carga
• Puede aceptar una amplia gama de accesorios para los estándares mencionados
• Se puede conectar a la máquina de compresión o al paquete de energía hidráulica
Accesorios de prueba de flexión
Conjunto de prueba de flexión para vigas de hormigón
El conjunto de prueba se utiliza para pruebas de flexión de 3 o 4 puntos en vigas de hormigón de 100 o 150 mm.
El conjunto consta de 2 rodillos superiores y 2 rodillos inferiores de Ø38 x 160 mm.
La distancia de los portadores inferiores se puede ajustar entre 100 mm y 800 mm. La distancia entre los portadores superiores se puede establecer en 100 mm o 150 mm.
Para las pruebas de 3 puntos, se puede quitar uno de los soportes y colocar el otro en el centro.
Conjunto de prueba de flexión para bordillos de hormigón
El conjunto de prueba se utiliza para pruebas de flexión en bordillos de hormigón.
El conjunto consta de 2 rodillos inferiores de Ø 20 x 620 mm y pistón de carga superior de Ø 40 mm con conjunto de asiento de bola.
La distancia de los rodillos inferiores se puede ajustar entre 100 mm y 800 mm.
Conjunto de prueba de flexión para baldosas de hormigón y baldosas de terrazo de hormigón, bordillos y losas de piedra natural
El conjunto de prueba se utiliza para pruebas de flexión en baldosas de pavimento de hormigón y baldosas de terrazo de hormigón, bordillos y losas de piedra natural.
El conjunto consta de 2 rodillos inferiores y rodillo superior de Ø 20x 620 mm.
La distancia de los rodillos inferiores se puede ajustar entre 100 mm y 800 mm.
Dispositivo de prueba de
Tensión de separación para adoquines de bloques El dispositivo de prueba de tracción de separación para adoquines de bloques es un accesorio para máquinas de compresión para medir las resistencias a la tracción de los adoquines de concreto de 60-100 mm de altura x 220 mm de longitud de acuerdo con los requisitos de las normas relacionadas.
Dispositivo de prueba de tensión de división para cubos de concreto
El dispositivo de prueba de resistencia a la rotura de cubos de hormigón es un accesorio para máquinas de compresión para medir las resistencias a la rotura por tracción de muestras de hormigón en cubos de 150 mm de acuerdo con los requisitos de las normas relacionadas.
Pieza de distancia para dispositivo de prueba de tensión de división para cubos de concreto
Se puede usar para probetas de concreto de cubo de 100 mm utilizando estas piezas de distancia con dispositivo de prueba de tracción de división para cubos de concreto. La tensión de división para cilindros El dispositivo de prueba de tracción de división para cilindros es un accesorio para máquinas de compresión para medir las resistencias a la tensión de división de muestras cilíndricas de Ø150×300 mm y Ø160×320 mm de acuerdo con los requisitos de los estándares relacionados.
Pieza de distancia para dividir el dispositivo de prueba de tracción para cilindros
Se puede usar para muestras cilíndricas de Ø100×200 mm utilizando estas piezas de distancia con un dispositivo de prueba de tracción de división para cilindros de concreto.
PACK HIDRÁULICO SEMIAUTOMÁTICO (MOTORIZADO) Y UNIDAD DE LECTURA DIGITAL
Paquete de energía hidráulica
semiautomática (motorizada) El paquete de energía semiautomático (motorizado), controlado por una válvula de control de la tasa de presión, está diseñado para suministrar el aceite requerido a los bastidores de carga para cargar La fuente de alimentación puede cargar diferentes cuadros con las tasas de ritmo requeridas. Se suministra una bomba de serie. La fuente de alimentación está equipada con una válvula de seguridad (válvula de presión máxima) para evitar la sobrecarga de la máquina. La presión máxima de trabajo del sistema es de 400 bar.
Bomba de
una etapa La bomba de una etapa está formada por;
Bomba de alta presión
En la bomba de una etapa, la bomba de alta presión se usa para la ejecución de la prueba.
Motor
El motor que acciona la bomba en un motor de CA.
Transductor de presión de alta precisión La gama de máquinas semiautomáticas se puede actualizar con la opción de calibración especial del transductor de presión de alta precisión Clase 1 a partir del 1% del rango completo.
Este rendimiento único permite que las máquinas se utilicen para un número considerable de aplicaciones, que incluyen:
• Pruebas de resistencia a la compresión a temprana edad (2 o 3 días)
• Pruebas de flexión y división mediante el uso de accesorios adecuados
• Pruebas de compresión de mortero (cemento) mediante el uso de accesorios adecuados
• Tanque de aceite de prueba de núcleo
El tanque incluye suficiente aceite para llenar el mecanismo que empuja el carnero durante la prueba. El nivel y la temperatura del aceite se pueden ver en el indicador instalado en el tanque. Tiene 15 l de capacidad. Se debe usar aceite de motor hidráulico, número 46.
Unidad de lectura digital
La unidad de lectura digital ha sido diseñada para usarse con celdas de carga o transductores de presión en diferentes aplicaciones de prueba de materiales.
El valor pico y el cambio de carga durante la prueba se muestran en la pantalla.
• Pico de la propiedad de retención de valor
• 600 KHz alta frecuencia de entrada de velocidad
• 6 Dígitos
Características de seguridad
• válvulas de presión máxima a evitar la sobrecarga de la máquina
• Interruptor de límite de recorrido del pistón
• Botón de parada de emergencia
Normas:
EN 1338, 1339, 1340, 12390-5, 12390-6, BS 1881, ASTM C78, C293, C496
Especificaciones Técnicas
| Modelo | Código de producto | Nombre de producto | Normas | Dimensiones (cm) | Peso (kg) |
|---|---|---|---|---|---|
| BellMaqPruFleSem-16 | B-01-03-06-100101 | Ensamblaje de prueba de flexión para vigas de hormigón | ASTM C 293, ASTM C 78, En 12390-5, BS 1881:118 | 20x20x20 | 16 |
| BellMaqPruFleSem-17 | B-01-03-06-100201 | Conjunto de prueba de flexión para bordillos de hormigón | En 1340 | 62x25x10 | 17 |
| BellMaqPruFleSem-25 | B-01-03-06-100301 | Ensamblaje de prueba de flexión para baldosas de pavimento de hormigón y baldosas de terrazo de hormigón, losas de bordillos de piedra natural | En 1339, En 1343, En 12372 | 62x26x15 | 25 |
| BellMaqPruFleSem-15A | B-01-03-06-100401 | Dispositivo de prueba de tracción de división para probetas de cubo de 150×150 mm | En 12390-6 | 18x15x32 | 15 |
| BellMaqPruFleSem-15B | B-01-03-06-100501 | Pieza distanciadora para HR-C5053 para probetas cúbicas de 100×100 mm | En 12390-6 | - | - |
| BellMaqPruFleSem-25A | B-01-03-06-100601 | Dispositivo de prueba de tracción de división para adoquines de bloques de 60-100 mm de altura | En 12390-6, En 1338, ASTM C 496 | 24x16x32 | 25 |
| BellMaqPruFleSem-25B | B-01-03-06-100701 | Dispositivo de prueba de tracción por división para muestras cilíndricas de 0150 x 300 mm y de 0160×320 mm | En 12390-6, ASTM C 496 | 34x15x33 | 25 |
| BellMaqPruFleSem-25C | B-01-03-06-100801 | Pieza distanciadora para HR-C5055 para probetas cilíndricas de 0100 x 200 mm | En 12390-6 | - | - |
| BellMaqPruFleSem-25D | B-01-03-06-100901 | Usuario de aparato para prueba de flexión en canalón de lluvia | - | - | - |
| BellMaqPruFleSem-25E | B-01-03-06-101001 | Paquete de 50 tableros de fibra de madera | - | 0,4x1,5x34,5 | - |
| Código de producto | Máquinas de ensayo de flexión semiautomáticas | Máquinas de ensayo de flexión semiautomáticas | Máquinas de ensayo de flexión semiautomáticas | Máquinas de ensayo de flexión semiautomáticas | Máquinas de ensayo de flexión semiautomáticas |
|---|---|---|---|---|---|
| Código de producto | B-01-03-06-101101 | B-01-03-06-101201 | B-01-03-06-101301 | B-01-03-06-101401 | B-01-03-06-101501 |
| Tipo | Tipo U | Tipo U | Tipo U | Tipo C | Tipo C |
| Capacidad (kN) | 100 | 200 | 300 | 300 | 400 |
| Recorrido del ariete (mm) | 70 | 70 | 70 | 120 | 120 |
| Max. Espacio vertical (mm) | 425 (sin accesorios) | 425 (sin accesorios) | 425 (sin accesorios) | 425 (sin accesorios) | 425 (sin accesorios) |
| Max. Espacio horizontal (mm) | 650 | 650 | 650 | 650 | 650 |
| Max. Espacio entre los rodillos inferiores (mm) | 900 | 900 | 900 | 900 | 900 |
| Gama clase 1 | 1-100 kN | 3-200 kN | 3-300 kN | 3-300 kN | 6-400 kN |
| Código de producto | Nombre de producto | Dimensiones (cm) | Peso (kg) | Fuente de alimentación |
|---|---|---|---|---|
| B-01-03-06-101601 | Máquina de ensayo de flexión semiautomática de 100 kN, tipo U | 119x100x100 | 300 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-101701 | Máquina de ensayo de flexión semiautomática de 200 kN, tipo U | 119x100x100 | 325 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-101801 | Máquina de ensayo de flexión semiautomática de 300 kN, tipo U | 119x100x100 | 400 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-101901 | Máquina de ensayo de flexión semiautomática de 300 kN, tipo C | 128x110x125 | 655 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-102001 | Máquina de ensayo de flexión semiautomática de 400 kN, tipo C | 128x110x125 | 700 | 220 V, 50-60 Hz, 1 ph |
Accesorios/Repuestos
| Código de producto | Nombre de producto | Dimensiones (cm) | Peso (kg) | Fuente de alimentación |
|---|---|---|---|---|
| B-01-03-06-102101 | Marco de prueba de flexión de 100 kN, tipo U | 81x100x100 | 200 | - |
| B-01-03-06-102201 | Marco de prueba de flexión de 200 kN, tipo U | 81x100x100 | 225 | - |
| B-01-03-06-102301 | Marco de prueba de flexión de 300 kN, tipo U | 81x100x100 | 300 | - |
| B-01-03-06-102401 | Marco de prueba de flexión de 300 kN, tipo C | 90x110x125 | 555 | - |
| B-01-03-06-102501 | Marco de prueba de flexión de 400 kN, tipo C | 90x110x125 | 600 | - |
| B-01-03-06-102601 | Unidad de alimentación hidráulica semiautomática y unidad de lectura digital | 36x38x91 | 70 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-102701 | Paquete de energía hidráulica semiautomática | 36x38x91 | 70 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-102801 | Unidad de lectura digital | 10x9x5 | 0.3 | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-102901 | Celda de carga, 100 kN de capacidad | - | - | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-103001 | Celda de carga, 200 kN de capacidad | - | - | - |
| B-01-03-06-103101 | Celda de carga, capacidad 300 kN | - | - | - |
| B-01-03-06-103201 | Celda de carga, capacidad 400 kN | - | - | - |
| B-01-03-06-103301 | Transductor de presión de alta precisión (opcional) | - | - | - |
