Aplicación:

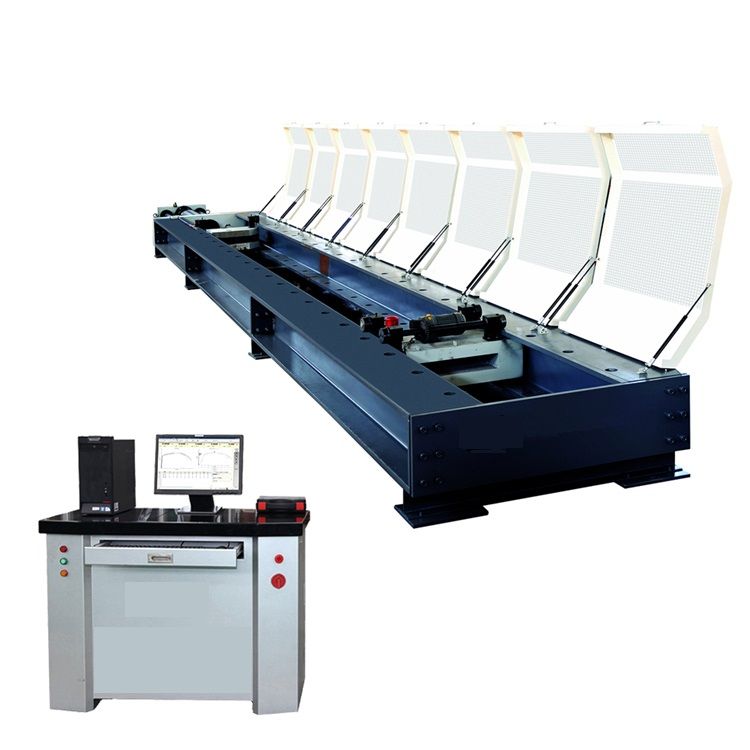

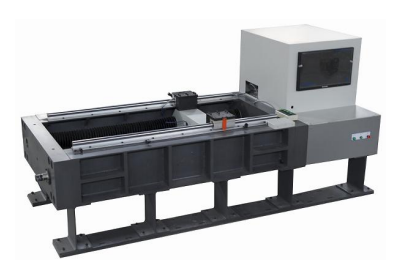

Aplicación:La máquina de ensayo de tracción horizontal de la serie Bell-MaqEns-TracHrz está diseñada específicamente para pruebas de alambre, cuerda, cadena, grillete y cable, estos marcos de prueba utilizan una abertura de prueba horizontal para acomodar especímenes largos para acomodar especímenes largos y demandas de alta elongación.
Estos bastidores de prueba son accionados por la hidráulica para la prueba de alta resistencia de alta resistencia y se pueden personalizar en longitud para cumplir con una variedad de aplicaciones, así como las mordazas pueden modificarse para
para acomodar especímenes de diferentes formas y se pueden
para que los clientes puedan intercambiar cuando cambien sus requisitos de ensayo. El software de control de la máquina basado en PC que se suministra de la máquina se actualiza para incluir la adquisición y el análisis de datos.
Estándar:
La carga cumple o supera las siguientes normas: ASTM E4,
ISO7500-1, EN 10002-2, BS1610, DIN 51221.
La medición de la deformación cumple las siguientes normas: ASTM
E83, ISO 9513, BS 3846 y EN 10002-4
Modelo Bell-MaqEns-TracHrz500 Bell-MaqEns-TracHrz1000 Bell-MaqEns-TracHrz2000 Bell-MaqEns-TracHrz5000 Bell-MaqEns-TracHrz10000 Bell-MaqEns-TracHrz15000
Código SKU B-01-25-0202-0401 B-01-25-0202-0402 B-01-25-0202-0403 B-01-25-0202-0404 B-01-25-0202-0405 B-01-25-0202-0406
máx. carga de prueba (kN) 500 1000 1000 5000 10000 15000
Amplificando múltiples 1,2,5 (Tres pasos)
Precisión del alargamiento de la muestra 1% FS
Precisión de la carga de ensayo Mejor que el 1% del valor indicado
Resolución del desplazamiento de la cruceta (mm) 0.02
Espacio de prueba de tracción ( mm) 500
1000
2000 500
1000
3000 500
1000
3000 500
1000
3000 1000
3000
5000 2000
5000
8000
Carrera del ariete (mm)
300
500
1000 300
500
1000 300
500
1000 300
500
1000 500
800
1000 500
800
1000
| Modelo | Bell-MaqEns-TracHrz500 | Bell-MaqEns-TracHrz1000 | Bell-MaqEns-TracHrz2000 | Bell-MaqEns-TracHrz5000 | Bell-MaqEns-TracHrz10000 | Bell-MaqEns-TracHrz15000 |
|---|---|---|---|---|---|---|
| Código SKU | B-01-25-0202-0401 | B-01-25-0202-0402 | B-01-25-0202-0403 | B-01-25-0202-0404 | B-01-25-0202-0405 | B-01-25-0202-0406 |
| máx. carga de prueba (kN) | 500 | 1000 | 1000 | 5000 | 10000 | 15000 |
| Amplificando múltiples | ||||||
| Precisión del alargamiento de la muestra | ||||||
| Precisión de la carga de ensayo | ||||||
| Resolución del desplazamiento de la cruceta (mm) | ||||||
| Espacio de prueba de tracción ( mm) | 500 1000 2000 | 500 1000 3000 | 500 1000 3000 | 500 1000 3000 | 1000 3000 5000 | 2000 5000 8000 |
| Carrera del ariete (mm) | 300 500 1000 | 300 500 1000 | 300 500 1000 | 300 500 1000 | 500 800 1000 | 500 800 1000 |
