Máquinas para Compresión Manual
UTC-4010 | Máquina Manual para Pruebas de Compresión de 600 kN |
UTC-4110 | Máquina Manual para Pruebas de Compresión de 1500 kN |
Estándares:
ASTM C39
Las Máquinas Manuales para Pruebas de Compresión de 600 kN y 1500 kN de capacidad están diseñadas para hacer pruebas fiables de compresión de especímenes de concreto y están especialmente diseñadas para aplicaciones (pruebas) en sitios donde la electricidad no está disponible.
Siendo una alternativa de bajo costo, la serie para pruebas manuales combina precisión y simplicidad con un diseño único del paquete hidráulico manual que está operado de mano y permite incluso a un operador sin experiencia a poder hacer pruebas perfectas de compresión y flexión.
Sobrepasando las disposiciones estándares de ASTM C-39 (empezando de 10% de la capacidad máxima de la máquina), las UTC-4010 y UTC-4110 están suministradas en Clase 1 empezando de 50 kN. Con su rendimiento excepcional, las UTC-4010 y UTC-4110 son unas soluciones seguras y económicas para ubicaciones remotas donde electricidad es poco fiable o inexistente. Las máquinas de compresión consisten de un marco de carga soldado, robusto y fuerte, paquete hidráulico y sistema de adquisición de datos LPI.

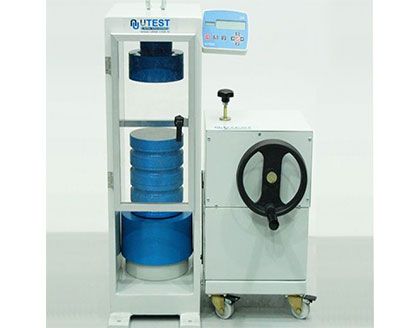

La UTC-4010 Máquina para Pruebas de 600 kN viene con:
- Espaciadores de Ø 165×90 mm, Ø 165×50 mm, Ø 165×30 mm y Ø 165×15 mm
- Platina Superior UTC-4511 (Con un ensamble de asiento esférico) de Ø165 mm, Platina Inferior de Ø165 mm.

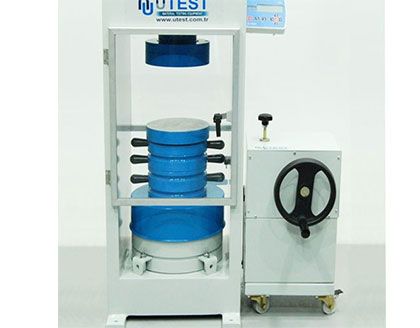

La UTC-4110 Máquina para Pruebas de 1500 kN viene con:
- Espaciadores de Ø 165×90 mm, Ø 165×50 mm, 2 pcs. Ø 165×30 mm y Ø 165×15 mm
- Platina Superior UTC-4512 (Con un ensamble de asiento esférico) de Ø216 mm, Platina Inferior de Ø216 mm.
UTC-4510, UTC-4511, y UTC-4515 Conjuntos de Platinas Inferiores y Superiores también pueden estar usados con la máquina para pruebas UTC-4110.
Modelo | UTC-4010 | UTC-4110 |
---|---|---|
Capacidad | 600 kN | 1500 kN |
Estándar | ASTM C39 | ASTM C39 |
El Valor de Rugosidad para Textura de Carga y Platinas Auxiliares | ≤ 3.2μm | ≤ 3.2μm |
Dimensiones de la Platina Inferior | Ø165 mm | Ø216 mm |
Dimensiones de la Platina Superior | Ø165 mm | Ø216 mm |
Apertura Máxima Vertical entre Platinas | 340 mm | 370 mm |
Diámetro del Pistón | 150 mm | 230 mm |
Recorrido Máximo del Pistón | 50 mm | 50 mm |
Apertura Horizontal | 230 mm | 320 mm |
Capacidad de Aceite | 12 L | 12 L |
Presión Máxima de Trabajo | 340 Bar | 362 Bar |
Dimensiones (wxlxh) | 590x500x800 mm | 680x500x930 mm |
Peso | 385 kg | 590 kg |
