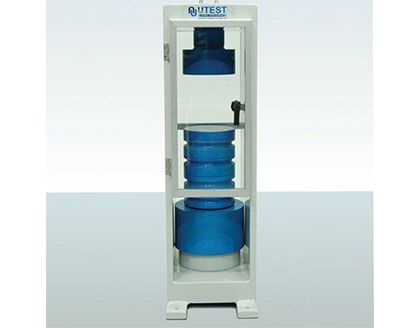

Máquinas (Prensa) De Baja Capacidad
Código del Producto:
UTC-4700 | Marco de Carga de 600 kN de Capacidad |
UTC-4710 | Marco de Carga de 1500 kN de Capacidad |
ASTM C39; BS 1881
Estándares:
El marco de carga provee la estabilidad necesaria para resultados de prueba precisos y repetibles durante los ańos de operación. El paquete hidráulico de la máquina, unidad de control e indicador digital están posicionados en el lado derecho del marco de carga para fácil accesibilidad, aumento de la productividad, y para operaciones más seguras.
El ensamble del marco de carga consiste de lo siguiente:
- Marco de Carga
- Platina Superior con Ensamble de Asiento Esférico
- Platina Inferior
- Espaciadores
- Ensamble de Carga de Cilindros & Interruptor de Límite para Seguridad
- Puertas Delanteras y Traseras de Protección, para Seguridad
Marcos de Carga de Baja Capacidad (d* profundidad)
Modelo | UTC-4700 | UTC-4710 |
---|---|---|
Capacidad | 600 kN | 1500 kN |
Tipo de Marco de Carga | Acero soldado | Acero soldado |
Dimensiones de la Platina Inferior (D) | Ø 165 mm | Ø 216 mm |
Dimensiones de la Platina
Inferior con el Ensamble de Asiento Esférico (C) |
Ø 165 mm | Ø 216 mm |
Diámetro del Pistón | 150 mm | 230 mm |
Recorrido del Pistón | 50 mm | 50 mm |
Apertura Máxima Vertical entre
Platinas (E) |
340 mm | 370 mm |
Apertura Horizontal (B) | 230 mm | 320 mm |
Dimensiones (wxlxh) (Axd*xF) | 290x500x800 mm | 380x500x930 mm |
Peso | 335 kg | 540 kg |
Marcos de Carga de Baja Capacidad vienen con:
- UTC-4700 : Espaciadores de 90, 50, 30, x 165 mm de diámetro
- UTC-4710 : Espaciadores de 90, 50, 2 pcs. 30, x 165 mm de diámetro
