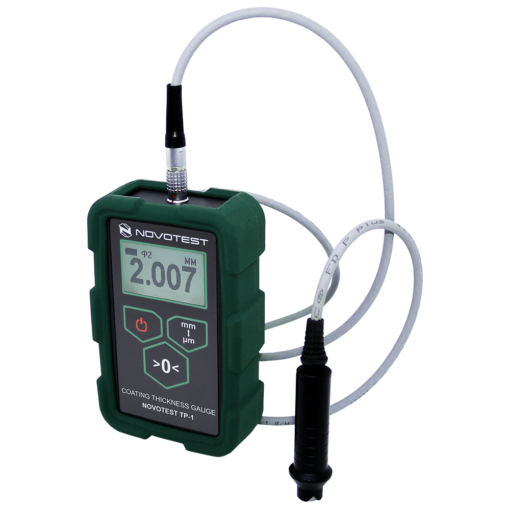

Medidor de Espesor de Revestimiento NOVOTEST TP-1MDescripción del Producto

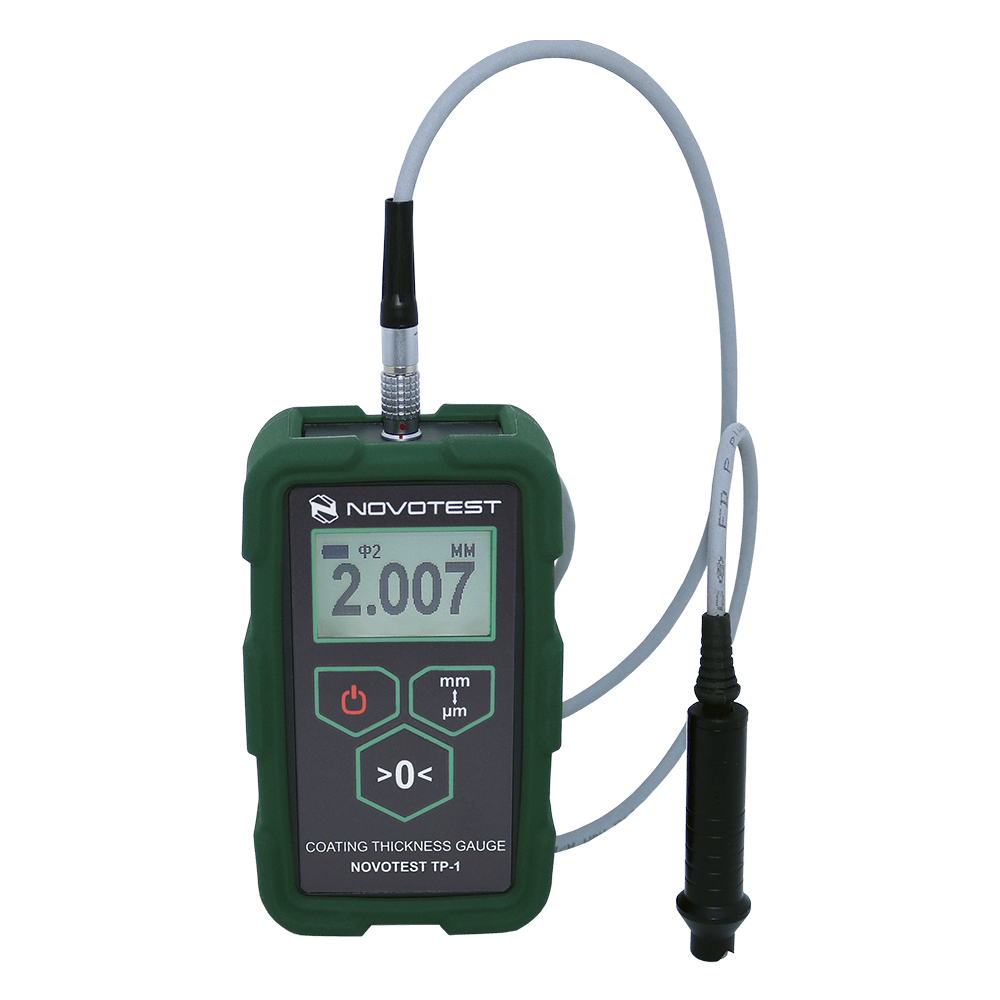

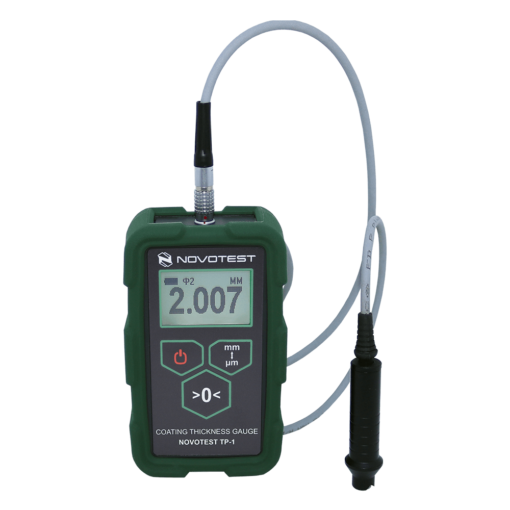

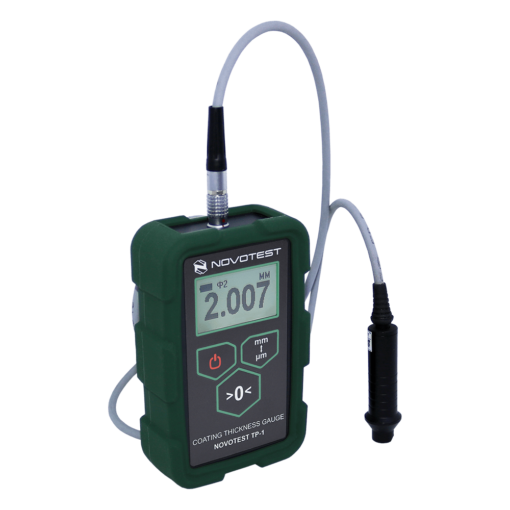

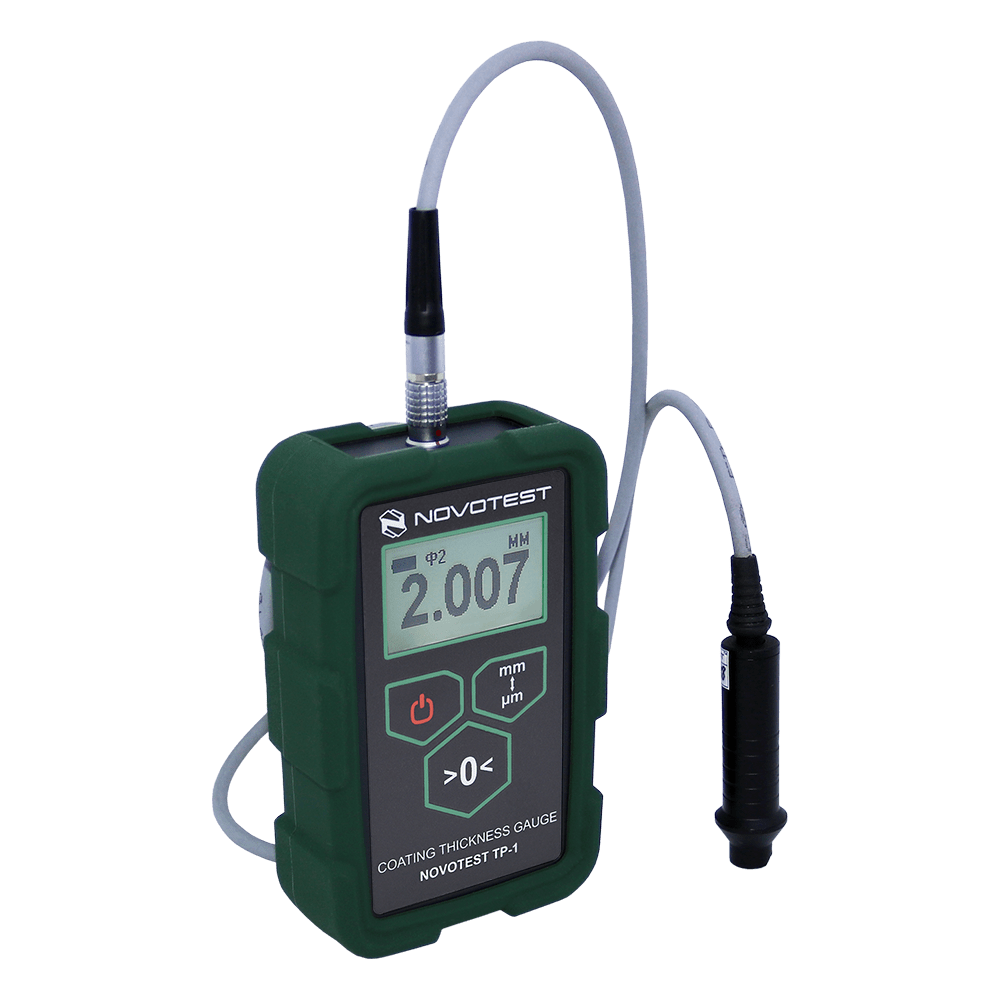

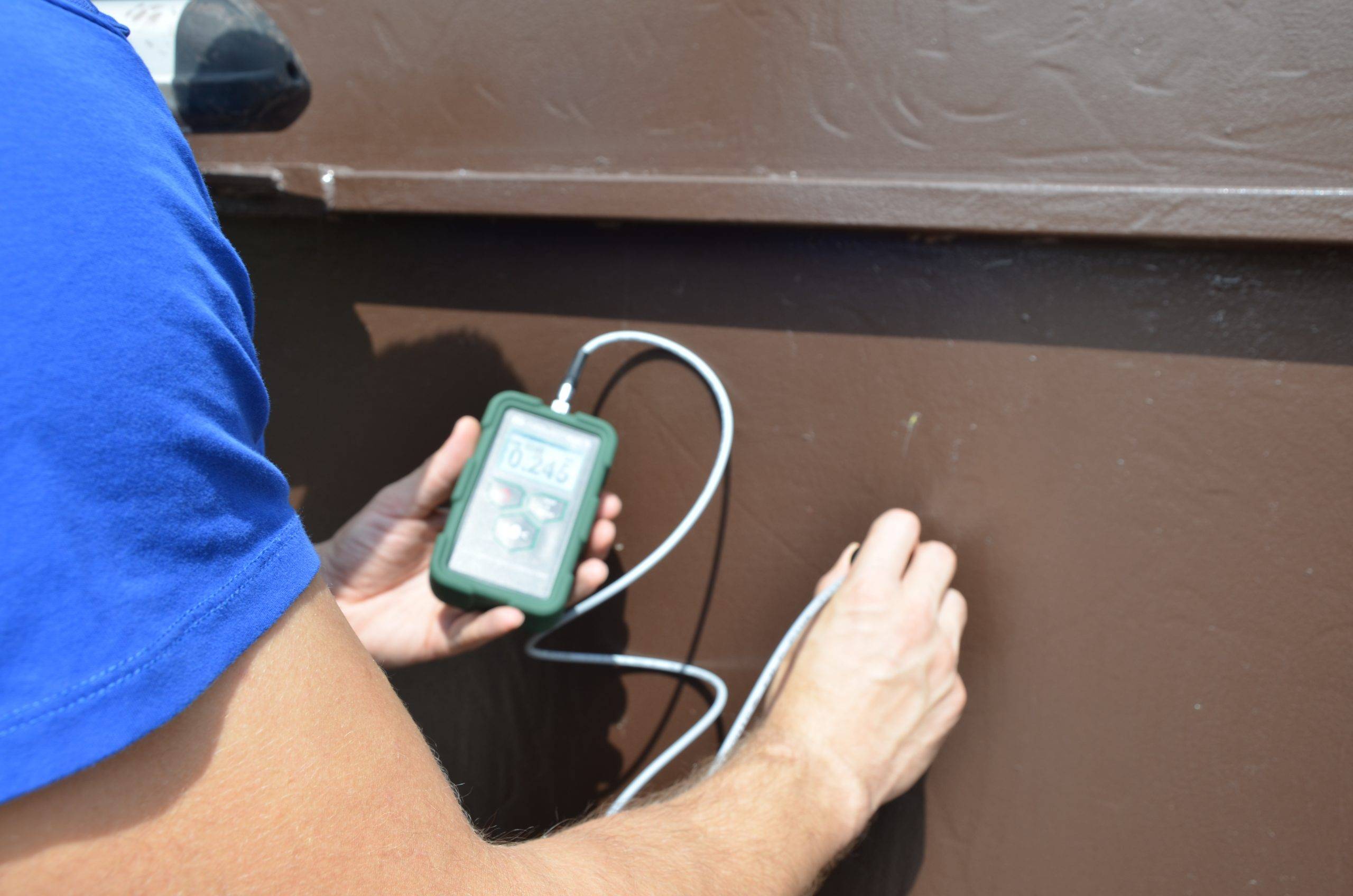

Medidor de espesor de revestimiento NOVOTEST TP-1M es un medidor de espesor para medir el espesor de varios revestimientos en metales, y con sondas especializadas conectadas al dispositivo, el usuario puede medir la temperatura y la humedad del aire, la temperatura de la superficie, calcular el punto de rocío y también mida la profundidad de las ranuras o la rugosidad de la superficie.
El dispositivo es muy fácil de usar, está listo para usar nada más sacarlo de la caja y no requiere habilidades especiales de usuario. El número mínimo de botones y un menú intuitivo lo convierten en un dispositivo ideal de medición operativa no destructiva del espesor de casi cualquier recubrimiento con alta precisión.
Las principales ventajas y tareas que se pueden resolver con el medidor de espesor de revestimiento NOVOTEST TP-1M:

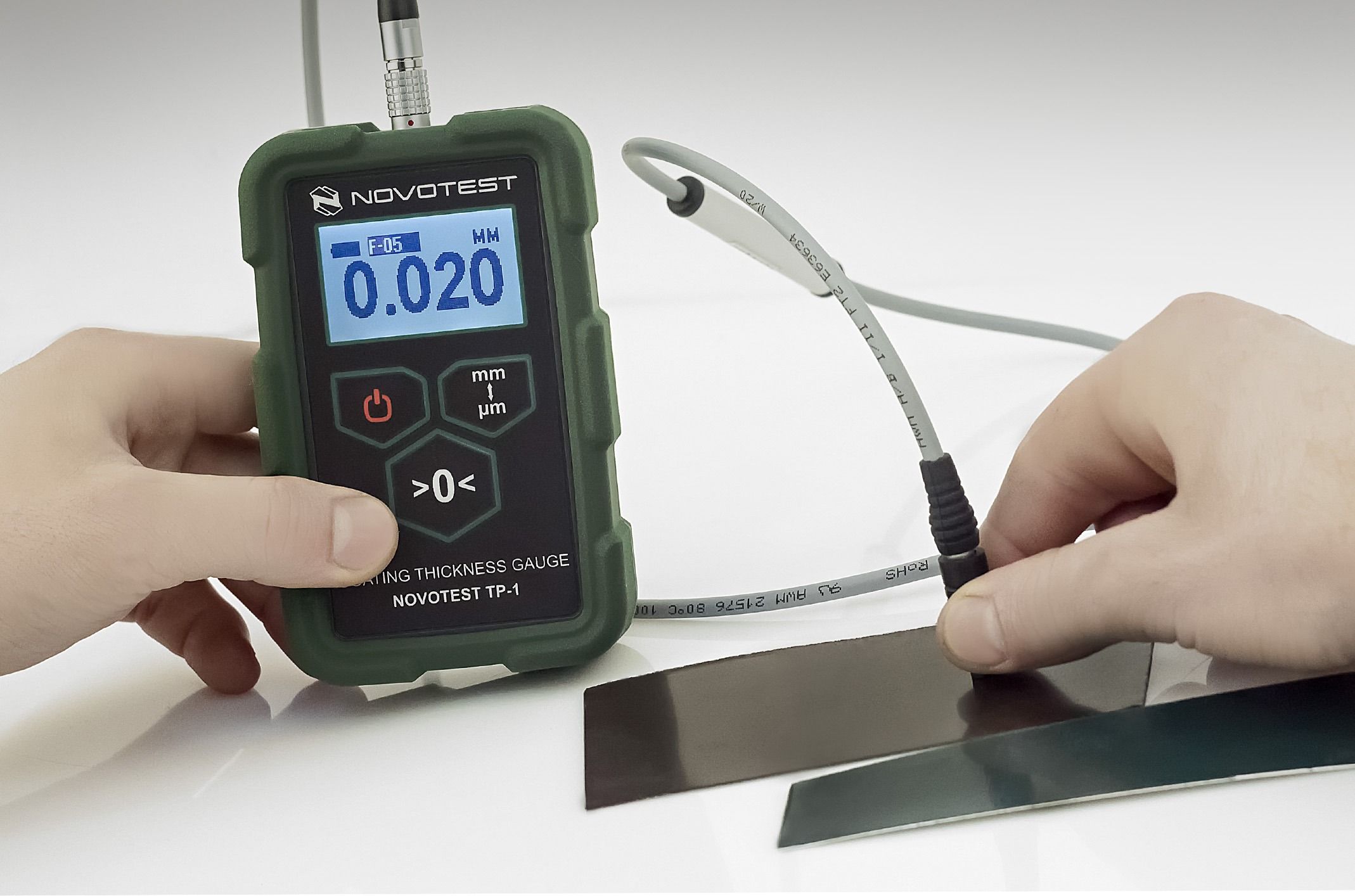

MEDIDA DE ELECTROPLANTES SOBRE ACERO
La tarea más común que el dispositivo resuelve con éxito. Normalmente, las mediciones de revestimiento en el rango de 0 a 500 μm requieren una alta precisión; para estos fines, es ideal un medidor de espesor de revestimiento completo con una sonda F-0.5. Además, para medir el espesor de recubrimientos en productos de radio pequeño o en ranuras, es posible utilizar una sonda especializada F-0.3.
MEDIDA DE REVESTIMIENTOS SOBRE METALES NO FERROSOS
Para medir el espesor de recubrimientos en metales no ferrosos, se utiliza la sonda NF-2, que permite al usuario medir recubrimientos en el rango de 0 a 2 mm. De forma predeterminada, la calibración de la sonda NF-2 se realiza para aluminio; si la tarea es medir el recubrimiento en materiales con propiedades significativamente diferentes al aluminio, la sonda puede ser calibrada por el propio usuario.

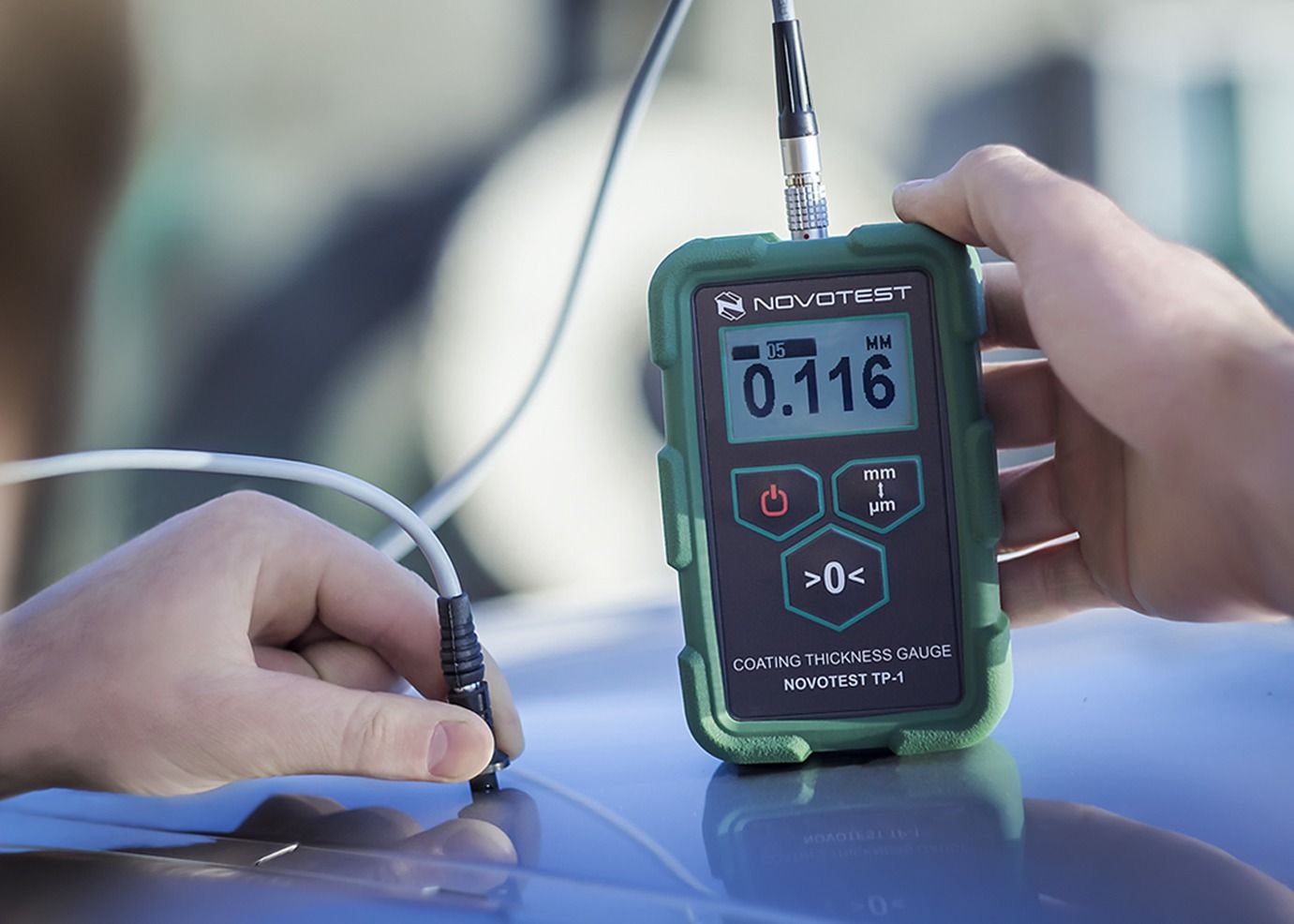

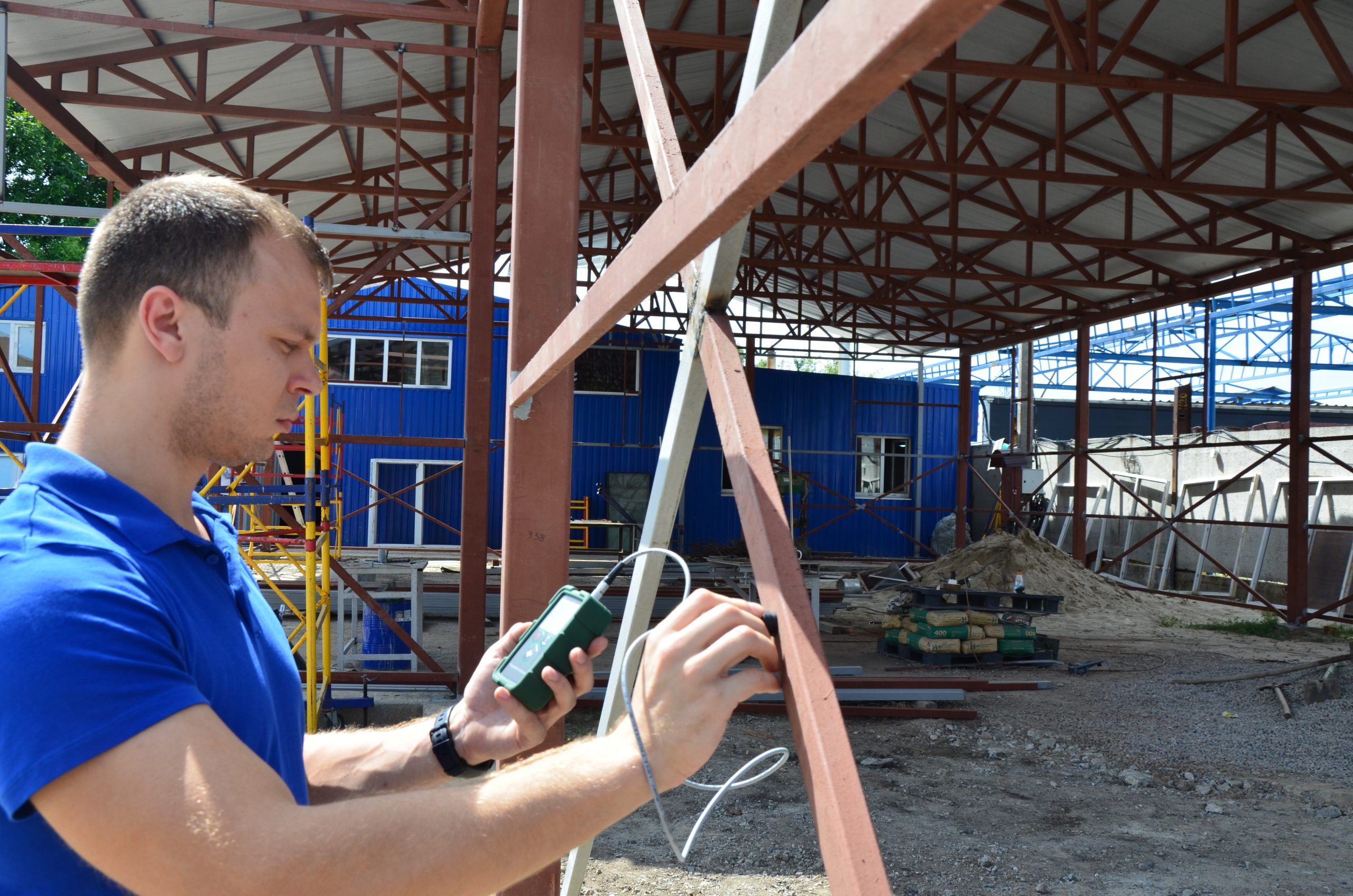

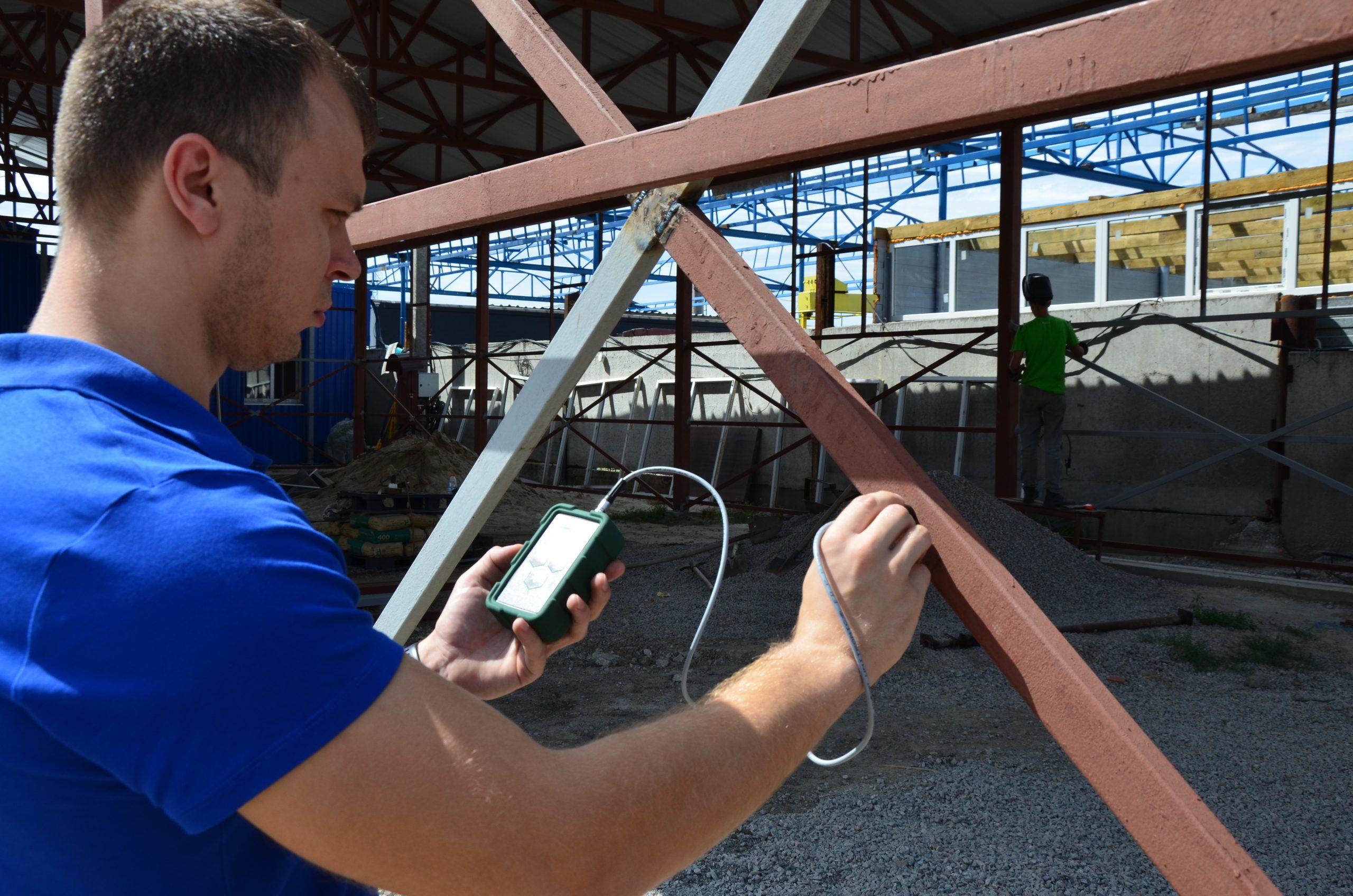

MEDICIÓN DE REVESTIMIENTOS DIELÉCTRICOS SOBRE ACERO
Para medir revestimientos de pintura, polímeros y otros revestimientos dieléctricos en el rango de hasta 5 mm, son adecuadas las sondas F-2 y F-5, que proporcionarán un rango de prueba de hasta 2 o 5 mm, según corresponda. Como con cualquier instrumento de medición: cuanto más amplio sea el rango, mayor será el error, por lo que el usuario, al elegir una sonda, debe guiarse por este principio para seleccionar la mejor opción.
MEDIDA DE RECUBRIMIENTOS HASTA 60 MM (60000 μm)

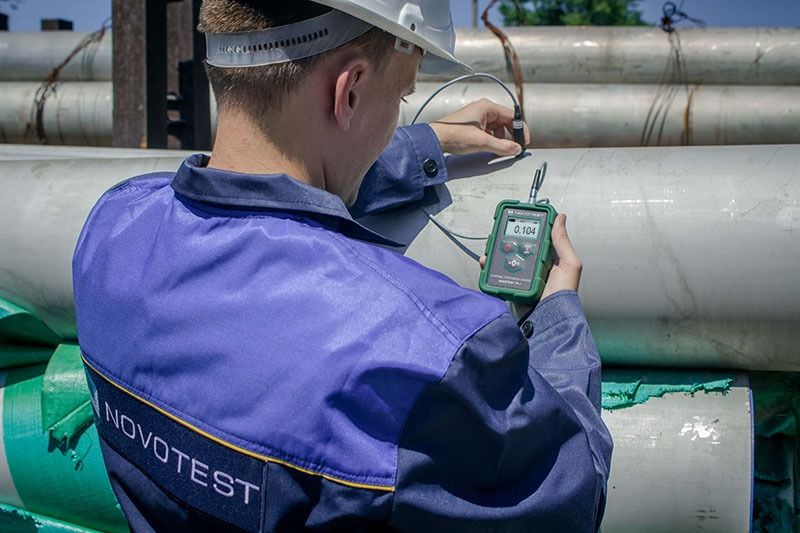

Para medir recubrimientos muy gruesos en cualquier metal (acero o metales no ferrosos), se utilizan sondas M-12, M-30 y M-60, que proporcionan rangos de medición de hasta 12, 30 y 60 mm, según corresponda. Puede ser un aislamiento de betún, un recubrimiento de cintas de polímero o alguna tarea específica de medir el espesor principal del material, donde las ondas ultrasónicas no se pueden utilizar debido a una gran atenuación en el material, falta de homogeneidad o material multicapa.
SONDAS ESPECIALIZADAS
Medición de profundidad y rugosidad de surcos. La sonda DSH permite al usuario evaluar la rugosidad, medir la profundidad de la corrosión, defectos superficiales y ranuras. Para determinar la rugosidad, es necesario realizar una serie de mediciones en la superficie de un área pequeña y luego usar la fórmula para calcular el valor deseado.
Medición de temperatura, humedad y punto de rocío. Usando la sonda DTVR, es posible medir la humedad y la temperatura del aire, a partir de la cual el dispositivo calcula el punto de rocío, el cual es muy importante conocer antes de aplicar la pintura a la base.
Medición de temperatura superficial. Usando la sonda DT, la temperatura de la superficie se mide por el método de contacto.

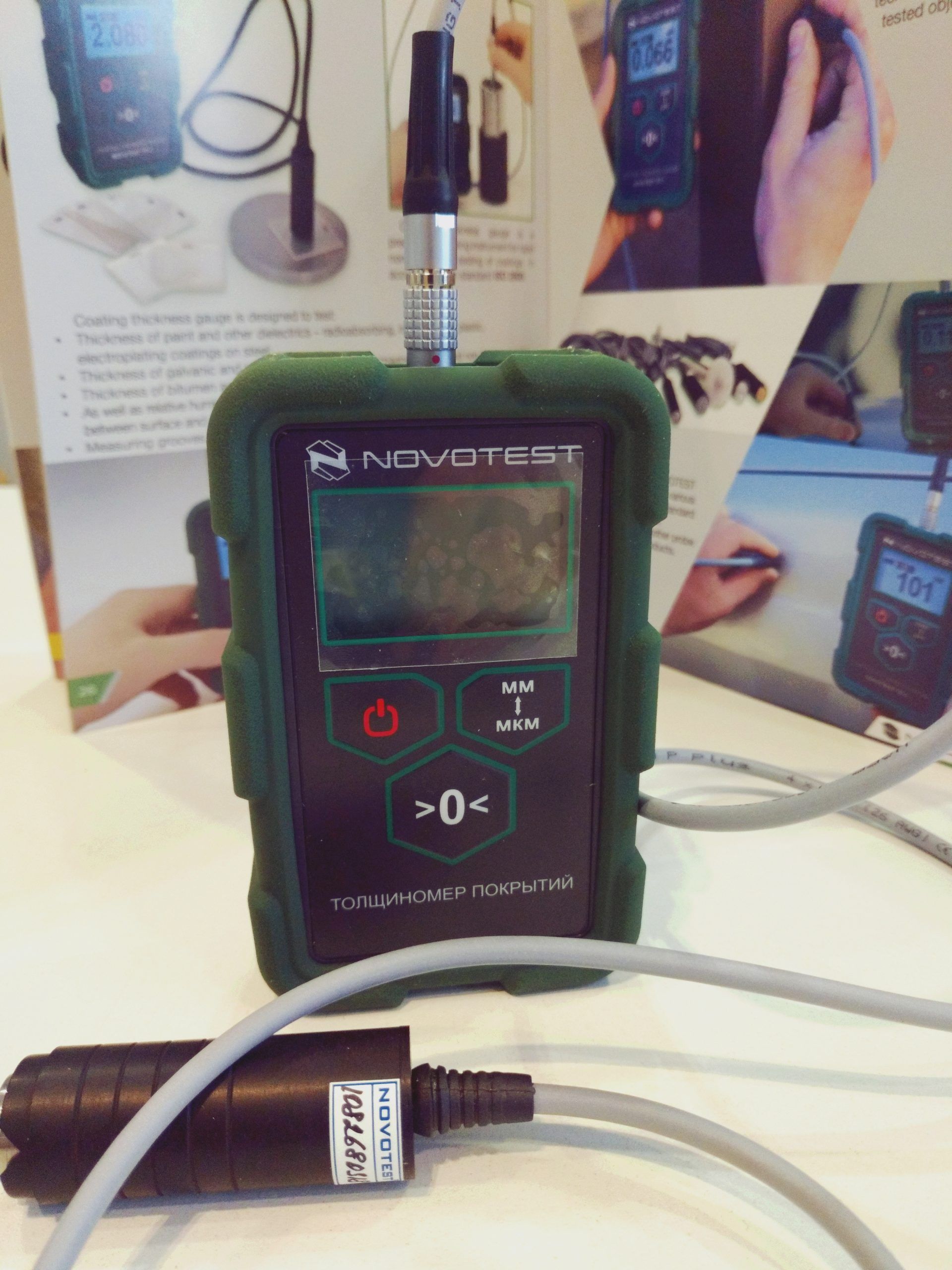

DISEÑO

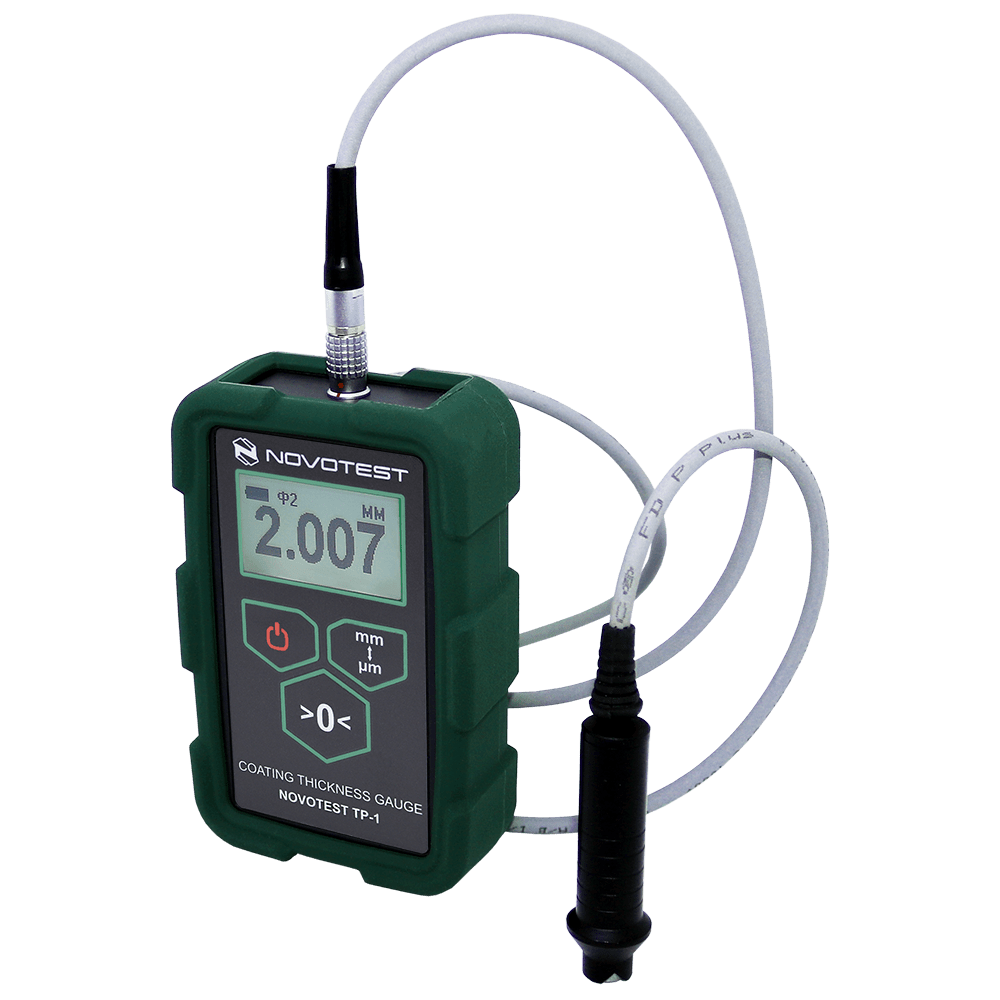

El dispositivo está fabricado en una carcasa ergonómica, que está equipada con una cubierta de silicona, lo que hace que la unidad electrónica del dispositivo sea a prueba de golpes. Además, el dispositivo es resistente a temperaturas extremas y se puede utilizar a temperaturas de -20 a +40 ° C.
Ventajas
- Rango de medición de gran espesor.
- Comodidad y facilidad de operación.
- Estuche a prueba de golpes.
- Número mínimo de controles: un botón – una función.
- Pantalla gráfica con retroiluminación.
- Reconocimiento automático de sonda.
- Indicación del tipo de sonda conectada.
- Control de baterías.
Especificaciones
| Rango de medición de espesor (depende del tipo de sonda) | 0 µm … 60 mm |
| Dimensiones, mm | 122x65x23 |
| Rango de temperatura operacional, ° C | -20 … +40 ° C |
| Baterías | 2 AA |
| Tipo de conectores de sondas | Lemo |
| Almacenamiento de resultados de medición | 256 |
| Tiempo de horas de trabajo continuo, no menos | 20 |
| Peso de la unidad electrónica con baterías, no más, kg | 0.2 |
Especificaciones de las sondas para el medidor de espesor de revestimiento NOVOTEST TP-1M
| Recubrimientos sobre acero (dieléctricos y conductores recubrimientos sobre aleaciones y metales ferromagnéticos) |
||||
| Tipo de sonda | Rango de medición del espesor del revestimiento | Precisión de la medición | Dimensiones de la sonda, mm | Propósito |
| Sonda F-0,3 | 0-300 μm | ±(0,03h+0,001) mm | Ø5×40 | Medición de pinturas y barnices y revestimientos galvánicos |
| Sonda F-0,5 | 0-500 μm | ±(0,03h+0,001) mm | Ø 7×14 | Medición de pinturas y barnices y revestimientos galvánicos |
| Sonda F-2 | 0-2000 μm | ±(0,03h+0,002) mm | Ø 9×35 | Medición de revestimientos de pinturas y barnices |
| Sonda F-5 | 0-5000 μm | ±(0,03h+0,002) mm | Ø 18×35 | Medición de pinturas y barnices y revestimientos de masilla |
| Recubrimiento de los metales no magnéticos (Cualquier recubrimiento (dieléctrico o metálico) sobre metales no ferrosos y aleaciones) |
||||
| Sonda NF-2 | 0-2000 μm | ±(0,03h+0,002) mm | Ø 14×53 | Medición de películas de óxido anódico y recubrimientos de pintura. |
| Thick coatings on metals (dielectric coatings on metals) | ||||
| Sonda M-12 | 0-12 mm | ±(0,03h+0,01) mm | Ø 18×55 | Medición de revestimientos de masilla |
| Sonda M-30 | 1-30 mm | ±(0,03h+0,02) mm | Ø 24×51 | Medición de revestimientos de masilla |
| Sonda M-60 | 1-60 mm | ±(0,03h+0,03) mm | Ø 40×76 | Medición de revestimientos de masilla |
| Medición de rugosidad superficial, Rz (Después del trabajo de pintura previa con chorro abrasivo) |
||||
| Sonda DSH | 2-360 μm | ±(0,03h+0,002) mm | Ø 20×50 | Medición de la rugosidad de la superficie después de arenado y granallado |
| Temperature, humidity and dew point | ||||
| Sonda DT | -50 … +125 ° C | + / – 1 ° C | Ø 12×107 | Medición de temperatura |
| Sonda DTVR | Humidity: 0 – 100% Temperature: -50 … 125 °C Dew point: -15 – +40 °C |
± 5% ± 1 ° C ± 2 ° C |
Ø 50×111 | Medición de temperatura, humedad y punto de rocío. |
Opciones Disponibles
- Sondas adicionales para medidor de espesor (depende de los requisitos).
- Baterías.
- Cargador.
- Conjunto de muestras de espesor de referencia.

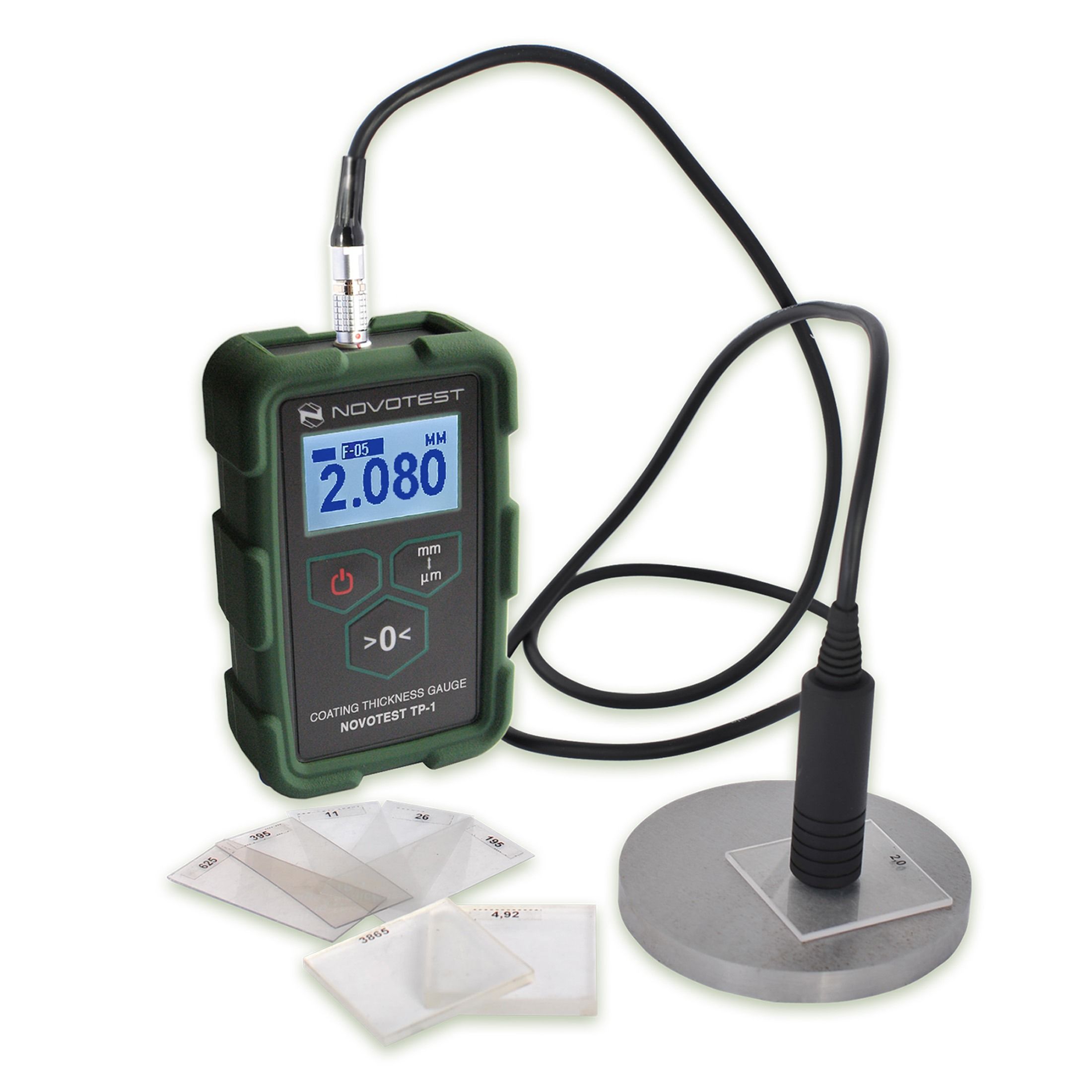

Paquete Estándar
- Unidad electrónica de espesores TP-1M.
- Sonda (s)
- Conjunto de muestras de espesor de referencia.
- Pilas (AA) – 2 piezas.
- Cargador.
- Manual de instrucciones.
- Caja.
