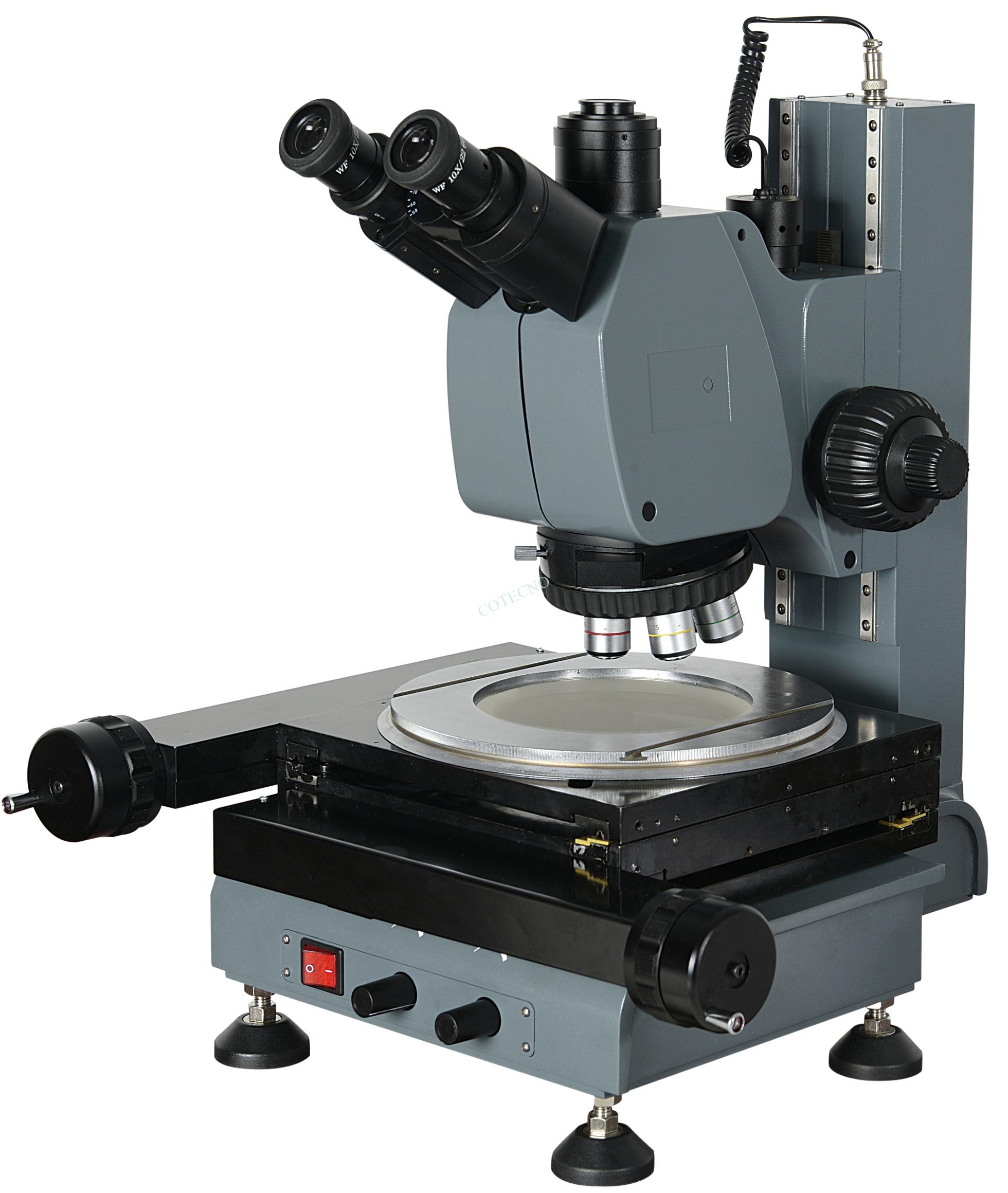

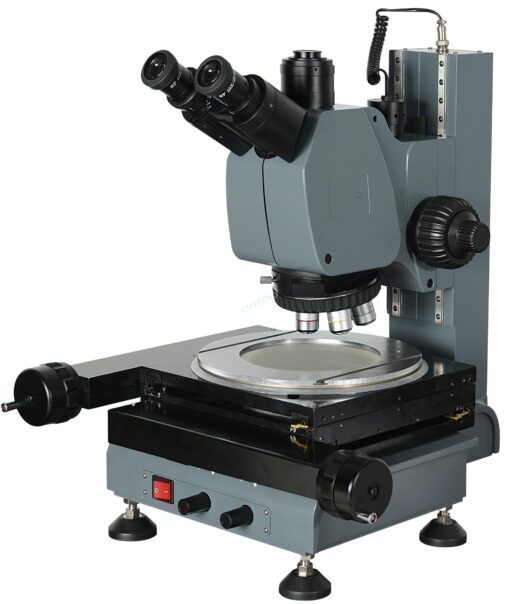

Adopta iluminación reflejada y transmitida, observa, analiza y mide la esencia geométrica de la pieza de precisión a través de sistema de pantalla digital de observación. El microscopio se usa ampliamente en salas de medición, líneas de producción y departamento de instituciones de investigación, etc. Hay disponible un software de medición bidimensional para su selección, para algunos parámetros geométricos que es difícil de medir directamente, como círculo, arco, Coaxial, paralelo, cruce, relación de forma y posición y dimensión virtual, etc., puede obtener el informe de resultados y reportes automáticamente y rápidamente.
| Especificaciones | ||
|---|---|---|
| Sistema óptico | Sistema óptico infinito | |
| Cabeza de visualización | Cabeza libre de compensación positiva inclinada a 30 ° distancia interpupilar ajustable (50 mm-75 mm), adaptador CCD de 0.3X | |
| Ocular | Plan de campo ancho WF10 × / 22mm | |
| WF10 × / 20mm, punto de mira con retícula 0.1mm | ||
| Objetivo | Objetivos de la distancia de trabajo de Solitaria infinita | |
| 5X/0.15（W.D.14.47mm） | ||
| 10X/0.25（W.D.16.01mm） | ||
| 20X/0.40（W.D.10.5mm） | ||
| 50X/0.55（W.D.5.1mm） | ||
| Museola | Punta de seis orificios con conector DIC | |
| Escenario | Tamaño de la etapa: 250mm x 250mm | |
| (Tamaño de la etapa de vidrio: Ф148mm) Rango de medición: 50 mm x 50 mm | ||
| Precisión de medición: ≤ (3 + L / 25) um | ||
| Exactitud de medición:≤(3+L/25) um | ||
| (L representa la longitud a medir) | ||
| Enfoque | Ajuste de enfoque coaxial grueso y fino, valor de escala de enfoque fino 0,002 mm | |
| Rango de elevación de la dirección Z: 150 mm | ||
| Fuente de luz | Iluminación reflectante, iluminación Kohler LED 5V / 3W, AV85V-230V, brillo ajustable | |
| Iluminación transmitida | ||
| Iluminación telecéntrica, LED5V / 3W, AC85V-230V, brillo ajustable | ||
| Herramienta de comprobación | Micrómetro de 0,01 mm | |
| Accesorio opcional | Ocular: WF15X / 17mm WF20X / 12.5mm | |
| Infinito Objetivo 80X / 0.70 (W.D.3.1mm) 100X / 0.80 (W.D.3.01mm) del plan de larga distancia de trabajo | ||
| Software de medición bidimensional. | ||
| Software profesional de análisis de imágenes metalúrgicas. | ||
| 1.3Mega 、 2.0Mega 、 3.0Mega 、 5.0Mega 、 10.0Mega | ||
| Pixeles CMOS cámara ocular digital | ||
| Accesorio de fotografía y CCD C-: | ||
| 0.5X、0.57X、0.75X、1X | ||
| Micrómetro ocular | ||
| Cámara CCD, líneas de TV color 700 de alta resolución 1/3 | ||
| Cámara Industrial Varios |
