Microscopios de última generación para aplicaciones avanzadas de ciencias de la vida
El rendimiento óptico sobresaliente de Delphi-X Observer ™ con campos de visión de 25 mm y la gran apertura numérica de los objetivos EIS parafocales Plan 60 mm permite observaciones perfectas y una reproducción del color con un alto poder de resolución. Este es el microscopio perfecto para anatomopatólogos
Iconos utilizados para indicar las varias funciones de un microscopio
Haga Click para acceder a más detalles sobre el significado de cada icono
A destacar
- Máxima calidad de objetivos
- Sensor iCare en modelos LED
- Campo de visión 25 mm.
- Platina de alta resistencia
Modelos
| MODELOS | Cabezal ergonómico | Oculares SWF10x/25 mm | Revólver porta-objetivos sextuple | Objetivos EIS Plan 4/10/20/S40/S100x oil | Objetivos EIS Plan Semi-Apo 4/10/20/S40/S100x oil | Objetivos EIS Plan Fase 10/20/S40/ S100x oil | Iluminación Köhler 3W NeoLED™ | Iluminación Köhler halógena 24V 100W | |
| DX.1153‑PLi | • | • | • | • |  |
||||
| DX.1158‑PLi | • | • | • | • | • | ||||
| DX.1153‑APLi | • | • | • | • |  |
||||
| DX.1158‑APLi | • | • | • | • | • | ||||
| DX.1153‑PLPHi | • | • | • | • |  |
||||
| DX.1158‑PLPHi | • | • | • | • | • | ||||
| DX.2153‑PLi | • | • | • | • | |||||
| DX.2158‑PLi | • | • | • | • | • | ||||
| DX.2153‑APLi | • | • | • | • |  |
||||
| DX.2158‑APLi | • | • | • | • | • | ||||
| DX.2153‑PLPHi | • | • | • | • | |||||
| DX.2158‑PLPHi | • | • | • | • | • |
CABEZAL DUAL CARA A CARA
| MODELOS | Número de usuarios | Cabezal trinocular con oculares SWF10x/25 mm | Cabezal binocular con oculares EWF10x/22 mm | Revólver porta-objetivos sextuple | Objetivos EIS Plan 4/10/20/S40/ S100x oil | Objetivos EIS Plan Semi-Apo Fluarex 4/10/20/S40/S100x oil | Objetivos EIS Plan Fase 10/20/S40/ S100x oil | Iluminación Köhler 3W NeoLED™ | Iluminación Köhler halógena 24V 100W | |
| DX.1154‑PLi | 2 | 1x | 1x | • | • | • | ||||
| DX.1154‑APLi | 2 | 1x | 1x | • | • | • | ||||
| DX.1154‑PLPHi | 2 | 1x | 1x | • | • | • | ||||
| DX.2154‑PLi | 2 | 1x | 1x | • | • | • | ||||
| DX.2154‑APLi | 2 | 1x | 1x | • | • | • | ||||
| DX.2154‑PLPHi | 2 | 1x | 1x | • | • | • |
SISTEMA MULTI-CABEZAL
| MODELOS | Número de usuarios | Cabezal trinocular con oculares SWF10x/25 mm | Cabezal binocular con oculares SWF10x/25 mm | Revólver porta-objetivos sextuple | Objetivos EIS Plan 4/10/20/S40/ S100x oil | Objetivos EIS Plan Semi-Apo Fluarex 4/10/20/S40/S100x oil | Objetivos EIS Plan Fase 10/20/S40/ S100x oil | Iluminación Köhler 3W NeoLED | Iluminación Köhler halógena 24V 100W | |
| DX.1156‑PLi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.1156‑PLi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.1156‑PLi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.1156‑APLi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.1156‑APLi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.1156‑APLi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.1156‑PLPHi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.1156‑PLPHi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.1156‑PLPHi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.2156‑PLi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.2156‑PLi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.2156‑PLi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.2156‑APLi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.2156‑APLi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.2156‑APLi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.2156‑PLPHi/2 | 2 | 1x | 1 | • | • | • | ||||
| DX.2156‑PLPHi/3 | 3 | 1x | 2 | • | • | • | ||||
| DX.2156‑PLPHi/5 | 5 | 1x | 4 | • | • | • | ||||
| DX.2156‑PLi/10 | 10 | 1x | 9 * | • | • | • | ||||
| DX.2156‑APLi/10 | 10 | 1x | 9 * | • | • | • | ||||
| DX.2156‑PLPHi/10 | 10 | 1x | 9 * | • | • | • | ||||
| DX.1156‑PLi/10 | 10 | 1x | 9 * | • | • | •** | ||||
| DX.1156‑APLi/10 | 10 | 1x | 9 * | • | • | •** | ||||
| DX.1156‑PLPHi/10 | 10 | 1x | 9 * | • | • | •** |
* El modelo con 9 cabezas binoculares (10 usuarios) se suministra con oculares EWF 10x / 22 mm en los cabezales binoculares
** Se suministra con iluminación Köhler NeoLED™ 10W de intensidad regulable, sin sensor iCare
Especificaciones
OCULARES
• De super gran campo SWF10x/25 mm., para porta-ocular de Ø 30 mm
• De gran campo extendido EWF10x/22 mm., para porta-ocular Ø 30 mm

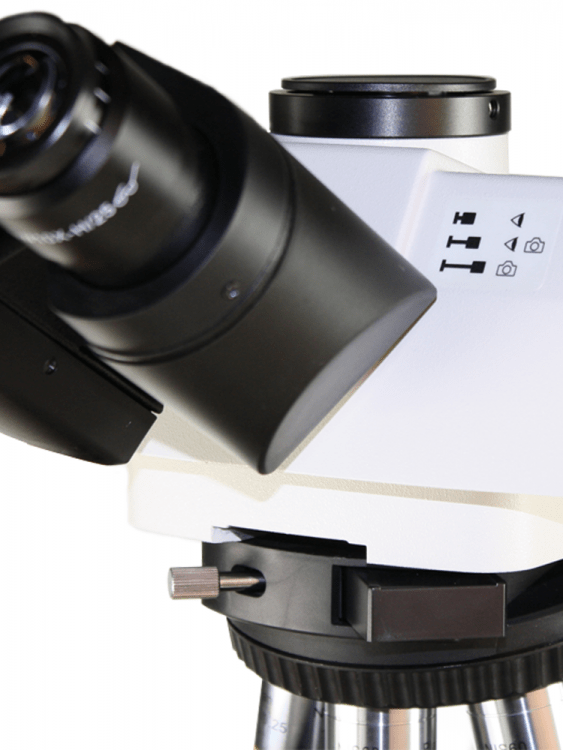

CABEZAL ESTÁNDAR
Trinocular de diseño Siedentopf con tubos inclinados a 30°. Distancia inter-pupilar ajustable entre 47 y 78 mm. El cabezal trinocular estándar tiene un selector de ruta óptica de tres posiciones (100:0 / 80:20 / 0:100). Corrección de ± 5 dioptrías en ambos oculares. Terminal de documentación de Ø 23,2 mm
CABEZAL ERGONÓMICO
Cabezal trinocular ergonómico (opcional), inclinable entre 0 y 35°, con oculares SWF10x/25 mm., distancia inter-pupilar ajustable entre 47 y 78 mm. , selector de ruta óptica de tres posiciones (100:0 / 80:20 / 0:100). Corrección de ± 5 dioptrías en ambos oculares. Terminal de documentación de Ø 23,2 mm
SISTEMA MULTI-CABEZAL
El microscopio Delphi-X Observer se puede ampliar con un sistema único de cabezales múltiples en total 2, 3, 5 o 10 cabezales, lo que permite la observación simultánea de las muestras. El accesorio central está equipado con una cabeza triocular y con un joystick para mover un puntero láser verde o rojo a través de todo el campo de visión de todos los cabezales
Los sistemas multi-cabezal con dos, tres o cinco cabezales y tubos inclinados a 30 ° se suministran con oculares de super gran campo SWF10x/25 mm. Los sistemas multi-cabezal con diez cabezales y tubos inclinados a 30 ° tienen el cabezal trinocular principal equipado con oculares de super gran campo SWF10x/25 mm. y los otros nueve cabezales binoculares con oculares de gran campo extendido EWF10x/22 mm. El sistema multi-cabezal Delphi-X Observer ™ con diez cabezales se suministra sin el sensor iCare
Referencias de pedido:
– DX.2156-xxx / 10 (la versión con 10 cabezales solo está disponible con iluminación halógena de 100 W)
– DX.1156-xxx / n (versiones con iluminación NeoLED ™). n = número total de cabezas. xxx = objetivos PLi, APLi o PLPHi
(Foto: Sistema multi-cabezal, DX.2156-PLi/10)
SISTEMA DE CABEZAL DUAL CARA A CARA
Delphi-X Observer ™ se puede suministrar con dos cabezales binoculares en una configuración cara a cara que permite la observación simultánea de dos operadores. El cabezal binocular principal está equipado con oculares de super gran campo SWF10x/25 mm. y el segundo cabezal con oculares de gran campo extendido EWF10x/22 mm. Un joystick permite al operador mover un puntero láser verde o rojo en todo el campo de visión de ambos cabezales
Referencias de pedido:
– DX.2154-xxx (versiones halógenas de 100 W)
– DX.1154-xxx (versiones de NeoLED ™) xxx = objetivos PLi, APLi o PLPHi

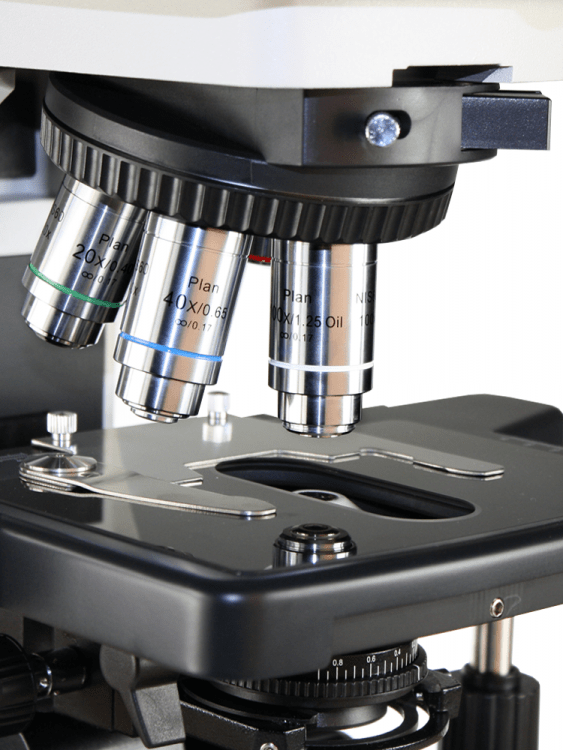

REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos sextuple orientado hacia el interior y montado sobre rodamientos a bolas de alta precisión. Con rosca para objetivos de 25 mm. diámetro
SISTEMA MEJORADO DE CORRECCIÓN A INFINITO (EIS)
El sistema de infinito mejorado (EIS) del Delphi-X Observer ™ consiste en oculares SFWF de super gran campo SFW10x25 mm, objetivos parafocales de alta apertura numérica de 60 mm y una lente de tubo de longitud focal de 200 mm. La lente de tubo de longitud focal de 200 mm reduce el ángulo de los rayos de luz que pasan por la óptica y, como resultado directo, mejora significativamente las correcciones y el contraste de la aberración cromática. Los objetivos con mayor diámetro permiten aperturas numéricas mucho más altas que mejoran la capacidad de resolución general del sistema óptico
Por todas estas razones, Delphi-X Obsever ™ ofrece un rendimiento óptico superior para las aplicaciones más exigentes
Todas las ópticas están recubiertas con tratamiento antifúngico y antirreflectante para obtener el máximo rendimiento de la luz.
Los objetivos S40x, S50x, S60x y S100x son de tipo retráctil
OBJETIVOS PLANO ACROMÁTICOS (laboratorios de rutina clínica)
El Delphi-X Observer ™ viene de serie con los objetivos del EIS corregidos a infinito Plano acromáticos 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 y S100x / 1.25 de inmersión en aceite
Objetivos opcionales: Objetivo Plano acromático 2x/0.06 (distancia de trabajo 7.5 mm), Plano acromático S50x/0.95 (distancia de trabajo 0.19 mm), Plano acromático S60x/0.80 (distancia de trabajo 0.30 mm)
OBJETIVOS PLANO SEMI-APOCROMÁTICOS (laboratorios de anatomía e histopatología)
El Delphi-X Observer ™ también se puede suministrar con objetivos EIS corregidos en infinito Plano Semi-Apocromáticos Fluarex 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 y S100x/1.30 (inmersión en aceite)
OBJETIVOS (contraste de fase)
Objetivos EIS corregidos a infinito Plano acromáticos de contraste de fase 10x/0.25, 20x/0.40, s40x/0.65 ys100x/1.25 (inmersión en aceite).
OBJETIVOS
(1) Opcional
PLATINA
Platina 190 x 152 mm con platina mecánica integrada derecha de 78 x 32 mm. Con recubrimiento de vidrio Gorilla resistente a los arañazos. Platina mecánica para zurdos disponible bajo pedido (Referencia de pedido: Agregar -L al número de producto)
- (Opcional: platina con recubrimiento de vidrio zafiro disponible bajo pedido)

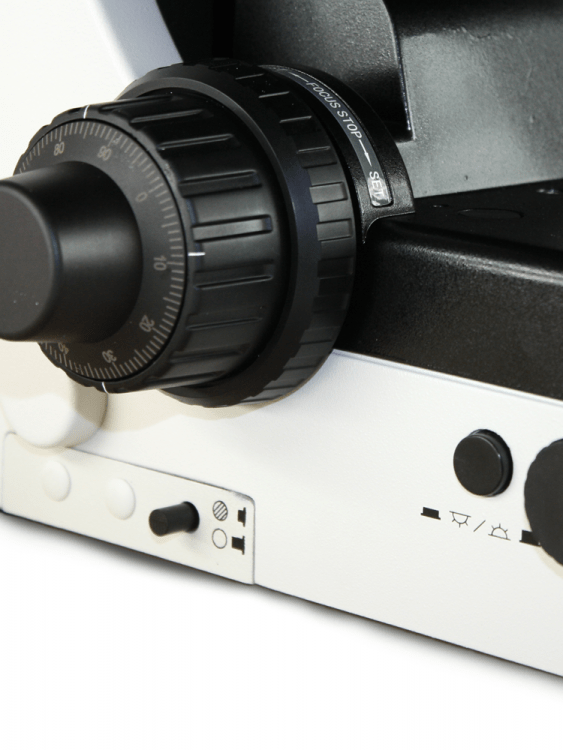

ENFOQUE
Enfoque macro y micrométrico coaxial, 100 graduaciones, precisión de 1 μm, 100 μm por rotación, rango de desplazamiento total de aproximadamente 35 mm. Se suministra con tope de elevación de la platina ajustable para evitar daños a la muestra y los objetivos. El sistema de enfoque macrométrico dispone de ajuste de tensión. Los mandos de enfoque micrométricos se pueden cambiar de izquierda a derecha (por sistema magnético) de acuerdo con las preferencias del usuario
CONDENSADOR (para campo claro)
Condensador de Abbe con lente abatible A.N. 0.90/1.25 con marcas de identificación de apertura numérica. Regulable en altura. Diafragma iris
CONDENSADOR (para contraste de fase)
Condensador de tipo Zernike A.N. 1.25 con torreta de 5 posiciones (campo claro, fase 10x, fase 20x, fase 40x y fase 100x). Regulable en altura. Diafragma iris
ILUMINACIONES DIASCÓPICAS
Dos iluminaciones Köhler están disponibles para el microscopio Delphi-X Observer:
• De tipo Köhler de intensidad regulable mediante NeoLED™ 3W con fuente de alimentación interna de 100-240 V
• De tipo Köhler de intensidad regulable mediante lámpara halógena 100W con fuente de alimentación interna de 100-240 V
La iluminación halógena diascópica viene con dos filtros de densidad neutra push-in / push-out para una atenuación suave de la intensidad de la luz para todo tipo de muestras. La iluminación diascópica NeoLED™ viene con un filtro de densidad neutra
NeoLED™
El innovador diseño NeoLED™ es una combinación de un LED personalizado y una lente delgada especialmente diseñada con una distancia focal corta para obtener tres beneficios principales:
• Se puede capturar más luz oblicua de la fuente de luz LED, lo que aumenta significativamente la salida de luz
• Se requiere menos energía para alcanzar este nivel de intensidad de luz
• La mayor apertura de NeoLED™ permite a los sistemas ópticos del microscopio producir imágenes a resoluciones más altas, muy cerca del límite de difracción teórico de la óptica
SENSOR ICARE
Este sensor permite evitar la perdida innecesaria de energía. La iluminación del microscopio se apaga automáticamente poco después de que el usuario deje de estar delante del microscopio

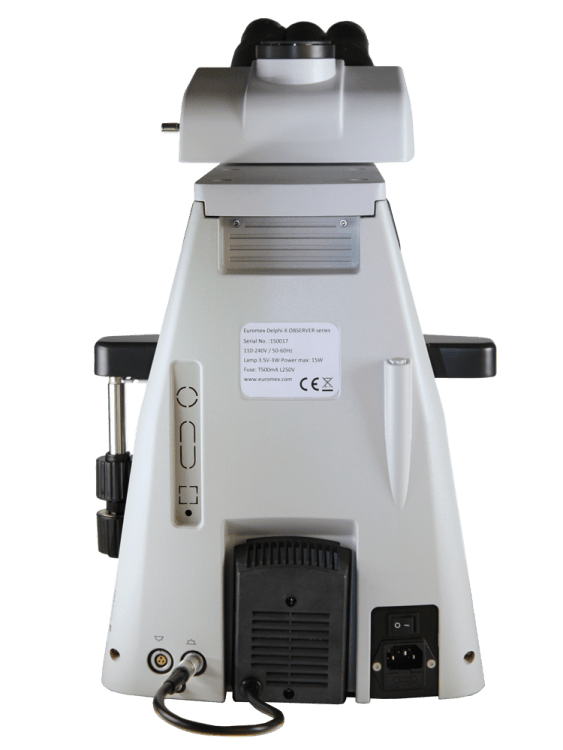

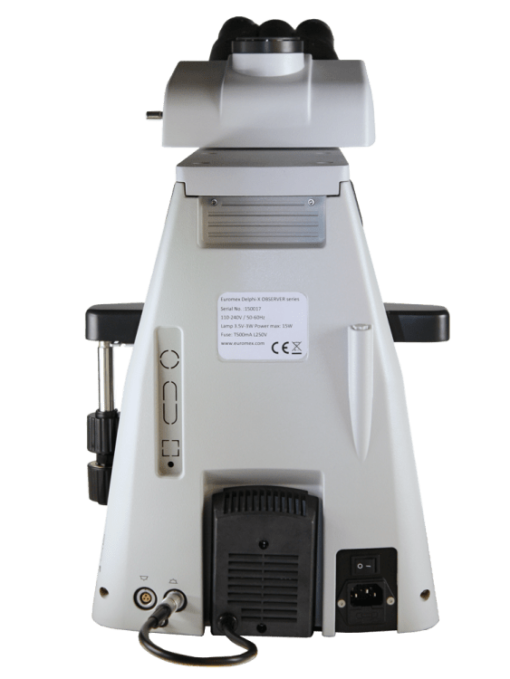

ASA DE TRANSPORTE
El asa de transporte en la parte posterior del microscopio garantiza un transporte seguro del microscopio y la herramienta y el porta-herramientas integrados garantizan que la herramienta adecuada esté siempre disponible
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario y botellín de aceite de inmersión de 5 ml. Estuche de poli-estireno
CONFIGURACIONES
El microscopio Delphi-X Observer también está disponible con configuraciones para epi-fluorescencia
Accesorios
Ocular súper gran campo SWF10x/25 mm. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/25 mm con escala micrométrica en cruz. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/25 mm con escala micrométro 10/100 mm y cruz. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/25 mm con escala micrométro 10/100 mm. Para porta-ocular de 30 mm. Ø
Super wide field SWF 10x/25 mm eyepiece with 20 x 20 square grid reticle. For Ø 30 mm tube for Delphi-X Observer
Ocular súper gran campo SWF12.5x/17.5 mm. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF15x/16 mm. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF20x/12 mm. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/22 mm. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/22 mm con escala micrométrica en cruz. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/22 mm con escala micrométro 10/100 mm y cruz. Para porta-ocular de 30 mm. Ø
Ocular súper gran campo SWF10x/22 mm con escala micrométro 10/100 mm. Para porta-ocular de 30 mm. Ø
Super wide field SWF 10x/22 mm eyepiece with 20 x 20 square grid reticle. For Ø 30 mm tube for Delphi-X Observer
Protectores de goma, modelo largo
Objetivo corregido a infinito plano 2x/0.06, distancia de trabajo 7,5 mm
Objetivo corregido a infinito plano 4x/0.10, distancia de trabajo 30 mm
Objetivo corregido a infinito plano 10x/0.25, distancia de trabajo 10,2 mm
Objetivo corregido a infinito plano 20x/0.40, distancia de trabajo 12 mm
Objetivo corregido a infinito plano S40x/0.65, distancia de trabajo 0,7 mm
Objetivo corregido a infinito plano S50x/0.95, distancia de trabajo 0,19 mm
Objetivo corregido a infinito plano S60x/0.80, distancia de trabajo 0,3 mm
Objetivo corregido a infinito plano S100x/1.25 (aceite de inmersión), distancia de trabajo 0,2 mm
Objetivo corregido a infinito S100x/1.25, con diafragma iris integrado (aceite de inmersión), distancia de trabajo 0,2 mm
Objetivo corregido a infinito plano semi-apocromático Fluarex 4x/0.13, distancia de trabajo 16,5 mm
Objetivo corregido a infinito plano semi-apocromático Fluarex 10x/0.30, distancia de trabajo 8,1 mm
Objetivo corregido a infinito plano semi-apocromático Fluarex 20x/0.50, distancia de trabajo 2,1 mm
Objetivo corregido a infinito plano semi-apocromático Fluarex S40x/0.75, distancia de trabajo 0,7 mm
Objetivo corregido a infinito plano semi-apocromático Fluarex S100x/1.25 (aceite de inmersión), distancia de trabajo 0,15 mm
Objetivo corregido a infinito plano de fase 10x/0.25
Objetivo corregido a infinito plano de fase 20x/0.40
Objetivo corregido a infinito plano de fase S40x/0.65
Obetivo corregido a infinito plano de fase S100x/1.25 (aceite de inmersión)
Kit de constraste de fase completo compuesto por: Objetivos planos de fase 10/20/S40/S100x (aceite de inmersión), condensador con torreta de fases para objetivos de 10/20/40/100x y ocular telescópico de centrado
Condensador con torreta de fases para objetivos de 10/20/40/100x. Sin objetivos. Sin ocular telescópico de centrado
Ocular telescópico de centrado. Para porta-ocular de 30 mm. Ø
Abbe condensor with 0,9/1,25 swing-out front lens
Dry dark field condenser
Oil immersion dark field condenser
Stage with Gorilla glass. Left handed
Option for left handed stage with Gorilla glass. Only with new Delphi-X Observer microscopes (DX.xx5x-xxx/LG)
Stage with Gorilla glass. Right handed
Stage with Gorilla glass. Left handed
Option for left handed stage with Sapphire glass. Only with new Delphi-X Observer microscopes (DX.xx5x-xxx/LS)
Stage with Sapphire glass. Right handed
Option for right handed stage with Sapphire glass. Only with new Delphi-X Observer microscopes (DX.xx5x-xxx/RS)
Simple polarization kit
Special polarization kit for gout
Yellow filter for lamphouse, diameter 45 mm
C-mount with 1 magnificatio nfor C-mount camera
C-mount with high resolution relay 0,35x objective for 1/3 inch C-mount camera for Delphi-X Observer
C-mount with high resolution relay 0,50x objective for 1/2 inch C-mount camera for Delphi-X Observer
C-mount with high resolution relay 0,63x objective for 2/3 inch C-mount camera for Delphi-X Observer
C-mount with high resolution relay 0,63x objective for 2/3 inch C-mount camera for Delphi-X Observer
100 Watt 24V halogen bulb for Delphi (revision 1 models)
100 Watt 12V halogen bulb for Delphi Observer (revision 2 models)
3 Watt LED replacement
Fuses 500 mA 250 V, per 10 pcs. For Delphi-X Observer models with LED
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR NIKON D
Anillo T2 para cámara digital SLR CANON EOS
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Papel de limpieza de lentes, paquete de 100 unidades
Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml
Alcohol isopropílico 99%, botella de 200 ml.
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
